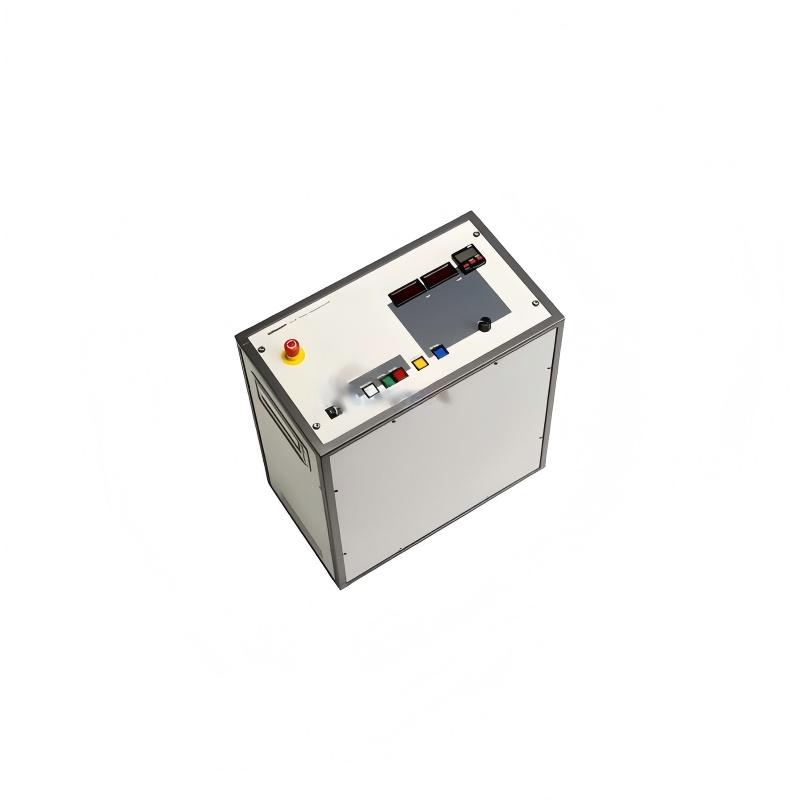

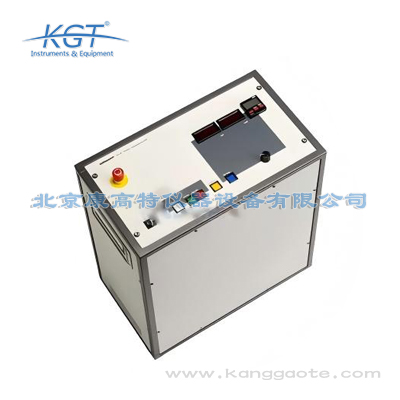

該設備核心技術參數如下：額定輸出電壓為0~20kV峰值，輸出波形為0.1Hz標準VLF正弦波，波形畸變率≤3%，可適配0.1μF~11μF負載電容范圍，最大支持15km長度的35kV XLPE電纜試驗。電壓測量誤差≤±2%，電流測量誤差≤±5%，介損測量精度≤±0.5%，局放檢測下限為10pC。整機重量為28kg，防護等級為IP65，工作溫度范圍覆蓋-10℃~50℃，內置大容量電池可支持無外接電源連續作業4小時。設備支持耐壓試驗、介損測量、局部放電檢測三種功能模式切換，可通過觸控屏完成全參數設置，數據存儲容量支持1000組以上試驗報告本地留存，完全滿足現場高壓試驗的精度與便攜性需求。

VLF CR-20的試驗數據準確性通過三重技術機制保障：一是硬件層面采用高精度電壓、電流采樣電路，采樣精度可達0.5級，內置溫度補償模塊，可在-10℃到50℃的工作溫度范圍內消除溫漂對采樣數據的影響，輸出波形畸變率<3%，完全符合標準對試驗電源的波形要求；二是軟件層面內置數據校驗算法，可自動濾除現場電磁干擾造成的采樣數據噪聲，對試驗過程中的電壓波動、閃絡、擊穿等事件自動標記并記錄時間點與對應參數，避免人工記錄誤差；三是試驗流程層面內置標準參數庫，可根據待試電纜參數自動匹配合規的試驗參數，避免人工設置參數錯誤導致的試驗結果無效，所有試驗數據不可篡改，可直接生成標準化試驗報告。

相比傳統工頻耐壓設備，VLF CR-20的技術優勢主要體現在三個方面：一是便攜性優勢，整機重量?jī)H28kg，無需配套大容量試驗變壓器、補償電抗器等輔助設備，單人即可完成搬運與現場部署，特別適合配網臺區、地下管廊等狹窄空間作業；二是負載適配優勢，最高可適配110μF容性負載，同等輸出電壓下可支持的電纜長度是同功率工頻設備的10倍以上，可滿足最長15km的10kV交聯電纜試驗需求；三是試驗安全性優勢，甚低頻輸出下電纜絕緣介質損耗僅為工頻下的1/500，不會對電纜絕緣造成累積損傷，試驗過程中短路電流遠低于工頻設備，即便發生擊穿也不會對電纜本體造成二次破壞，可精準定位絕緣缺陷位置。

該設備的應用場景覆蓋電力全產業鏈的電纜檢測需求：一是電網企業的10kV、35kV中低壓電纜交接驗收試驗、年度預防性試驗、故障排查后的送電前核驗；二是市政、軌道交通等公共領域的供電電纜、環網柜連接電纜的定期運維檢測，以及突發故障后的搶修核驗；三是新能源場站（風電、光伏、儲能電站）的集電線路電纜、站內供電電纜的投產驗收與年度檢修；四是工礦企業、數據中心的廠內高壓供電電纜的定期絕緣排查。針對長距離電纜、敷設空間狹窄的電纜溝、野外無外接電源的作業場景，該設備的便攜性與低容量需求優勢尤為突出，可大幅提升現場作業效率。

該設備屬于電力檢測領域?qū)I(yè)耐壓試驗設備，核心應用場景涵蓋三大類：一是電網企業配網運維場景，用于10kV及以下敷設完成的新建電纜竣工驗收、運行中電纜定期預防性試驗，排查絕緣老化、隱性缺陷問題；二是工礦企業、產業園區用電運維場景，用于企業內部自備電纜、高低壓供電回路的年度絕緣性能核驗，降低非計劃停電風險；三是軌道交通、市政工程等公共設施建設驗收?qǐng)鼍?，用于地鐵供電回路、城市地下管廊電纜、市政照明供電網絡的交付前耐壓核驗。此外也可用于電力檢測機構的第三方電纜性能檢測業務，對狹窄作業空間的適配性遠高于傳統工頻耐壓設備，無需配套大型輔助裝置即可完成現場部署。

該設備采用甚低頻（VLF）交流耐壓技術原理，區別于傳統工頻50Hz耐壓試驗，通過電力電子變換電路將工頻市電整流為直流后，再逆變?yōu)?.01-0.1Hz的低頻正弦交流電壓輸出，利用低頻下電纜絕緣介質極化損耗更低的特性，在同等試驗等效性前提下大幅降低設備的體積、重量與試驗?zāi)芎摹Ｆ漭敵龅?.1Hz正弦波電壓對電纜絕緣缺陷的檢出等效性與工頻電壓完全一致，對絕緣的損傷程度遠低于直流耐壓試驗，可有效避免直流耐壓試驗對交聯聚乙烯電纜造成的累積絕緣損傷，同時試驗過程中無需配置大容量工頻試驗變壓器、補償電抗器等輔助設備，即可完成長距離大容性電纜負載的耐壓試驗。

該設備的適配配置單位覆蓋三大類B端與G端用戶：一是G端用戶包括各級電網公司下屬的配網運維部門、電力科學研究院、市政工程管理部門、軌道交通運營管理單位，可用于管轄范圍內的電纜驗收、運維檢測、故障排查等業務；二是B端工業用戶包括大型工礦企業、化工園區、數據中心、商業綜合體的運維部門，可用于內部供電電纜的定期絕緣檢測，降低停電故障風險；三是B端技術服務類用戶包括電力工程建設單位、第三方電力檢測機構、電纜生產企業，可用于工程交付驗收、第三方檢測、產品出廠性能核驗等業務。該設備的作業效率是傳統耐壓設備的3倍以上，可大幅降低現場試驗的人力、時間成本。

該設備核心技術參數如下：額定輸出電壓為0-20kVrms正弦波，頻率范圍0.01-0.1Hz連續可調，負載電容適配范圍最高可達11μF@0.1Hz、110μF@0.01Hz，輸出波形畸變率<3%，耐壓試驗時間預設范圍1-3600s，設備整機重量28kg，工作環境溫度適配區間為-10℃至50℃，相對濕度≤90%無凝露，供電電源為220V±10%/50Hz市電。該參數配置可覆蓋10kV及以下電壓等級各類交聯聚乙烯電纜、橡塑絕緣電纜的耐壓試驗需求，輸出精度符合IEC 60060-3標準要求，負載適配性優于同類型常規設備，可支持最長15km的10kV交聯電纜現場試驗，同時適配室內試驗室、戶外施工現場等多場景作業需求。

該設備的設計、生產與試驗性能完全符合多項國內外電力行業標準要求，國際標準層面符合IEC 60060-3《高壓試驗技術 第3部分：現場試驗的定義和要求》、IEC 60840《額定電壓30kV（Um=36kV）到150kV（Um=170kV）擠包絕緣電力電纜及附件》中關于VLF耐壓試驗的相關技術要求；國內標準層面符合GB/T 3048.13《電線電纜電性能試驗方法 第13部分：沖擊電壓試驗》、DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：甚低頻高壓發生器》、DL/T 1252《交聯聚乙烯絕緣電纜線路運行規程》中關于電纜耐壓試驗的設備技術要求，試驗結果可直接作為電力工程驗收、電纜狀態評價的合規性依據。

開展試驗時需嚴格遵循三項核心注意事項：一是安全防護要求，試驗前必須確認待試電纜無外部人員接觸、所有非試驗相關人員已撤離至安全距離外，試驗區域設置明顯的高壓警示標識，設備接地必須可靠，試驗全過程需安排專人值守，出現異常立即觸發緊急停機；二是試驗參數匹配要求，需根據待試電纜的電壓等級、敷設年限、絕緣類型選擇對應的試驗電壓與時長，10kV交聯電纜常規預防性試驗電壓為1.7U0即14.7kV，試驗時長60min，新建電纜驗收試驗電壓為2U0即17.4kV，試驗時長30min，嚴禁超參數設置；三是環境適配要求，當現場濕度大于90%、遇雨雪大風等惡劣天氣時禁止開展戶外試驗，避免因表面閃絡造成試驗結果誤判與設備損壞。

該設備的標準化操作流程分為四個步驟：第一步為前期準備，確認待試電纜已完全斷電、對地充分放電，拆除所有外部連接負載，在電纜兩端設置安全警示區域，嚴禁無關人員進入試驗范圍；第二步為設備接線，將設備高壓輸出端連接至待試電纜導體端，設備接地端與現場接地網可靠連接，反復確認接線無誤后所有人員撤離至安全距離外；第三步為參數設置，根據待試電纜的電壓等級、絕緣類型設置對應試驗電壓、試驗時長，啟動設備自動升壓至設定值，進入計時耐壓階段，全程安排專人值守監控設備運行狀態；第四步為試驗完成，計時結束后設備自動降壓至零，確認設備輸出斷電后，對待試電纜充分放電再拆除接線，導出并整理試驗數據，操作全程需符合DL/T 474.4現場絕緣試驗實施導則要求。

該設備支持配套專用局放檢測模塊同步開展電纜耐壓+局放聯合試驗，設備本身預留了標準化局放信號采集接口，可匹配超高頻、高頻電流等多種類型局放傳感器，試驗過程中可在施加耐壓電壓的同時，同步采集電纜內部的局部放電信號，識別電纜內部的氣隙、絕緣受潮、半導電層缺陷等隱性問題，檢測靈敏度可達10pC，局放數據可與耐壓試驗數據同步存儲、關聯分析，大幅提升電纜缺陷檢出率。相比單獨開展耐壓試驗，聯合試驗可檢出僅在電壓激勵下才會顯現的活性缺陷，避免耐壓試驗通過但電纜帶隱患投運的問題，檢測結果可直接用于電纜絕緣狀態的分級評價，為運維策略制定提供數據支撐。
