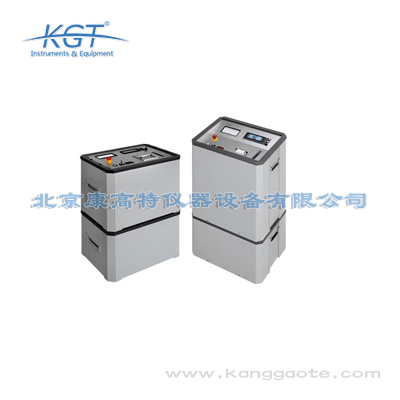

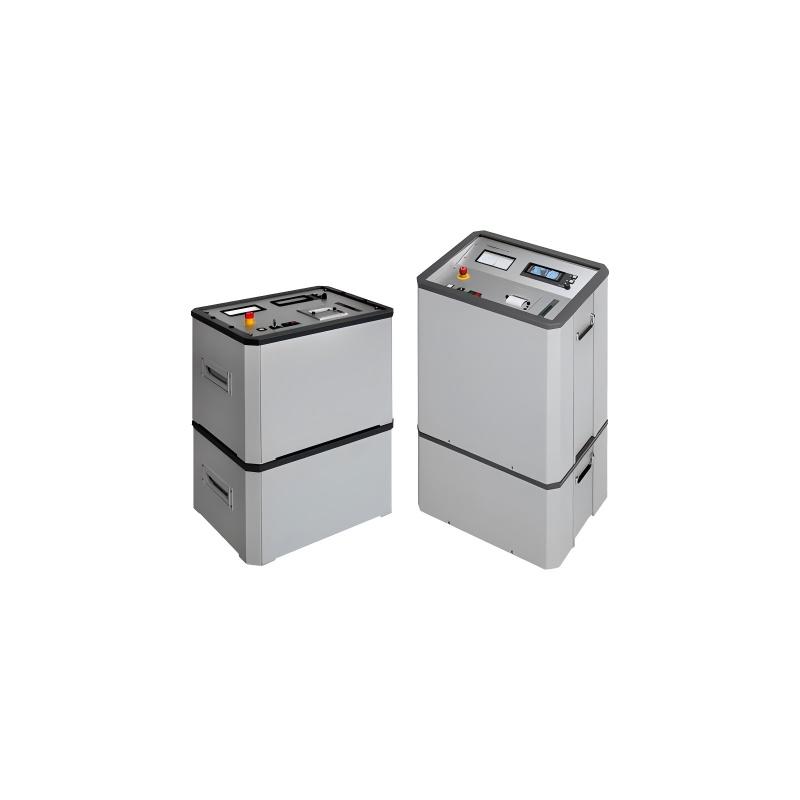

該設備的技術參數、試驗流程與判定規則完全適配國內現行的多項電力行業標準，具體包括：第一，DL/T 849.4-2015《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》，設備的輸出波形、電壓精度、保護邏輯均滿足該標準的技術要求；第二，GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》，可作為10kV及以下電壓等級電力電纜交接試驗的合規試驗設備；第三，國家電網公司Q/GDW 11399-2015《架空輸電線路與電力電纜通道驗收規范》、南方電網公司配網設備試驗規程中關于超低頻耐壓試驗的相關要求，可直接作為電網企業電纜驗收、預防性試驗的合規工具；同時也滿足石化、軌道交通等行業的電力設備運維試驗標準，可適配不同行業用戶的合規性檢測需求，試驗結果具備行業認可度。

該技術的核心邏輯是解決工頻耐壓試驗針對長電纜容性負載時電源容量需求過高的痛點：電力電纜屬于容性負載，0.1Hz超低頻下的容抗是工頻50Hz下的500倍，同等試驗電壓下所需試驗電流僅為工頻試驗的1/500，可大幅降低試驗電源的容量要求。該設備采用SPWM高頻逆變技術架構，先將輸入的220V工頻交流電整流為直流，再逆變?yōu)楦哳l交流后經升壓整流，最終轉換為設定頻率的高壓正弦波輸出，作用于電纜絕緣層時可等效模擬工頻運行的電場應力，有效檢出絕緣內部的氣隙、老化等局部缺陷，同時不會對完好絕緣造成不可逆損傷。

該設備基于0.1Hz超低頻交流耐壓等效原理開發，核心技術邏輯為：交聯聚乙烯等電纜絕緣材料的擊穿場強、極化特性與電場頻率高度相關，0.1Hz頻段下的絕緣耐壓性能與50Hz工頻下的等效性已通過大量試驗驗證，試驗結果可準確反映電纜在工頻運行狀態下的絕緣水平。設備內部采用模塊化設計，通過整流模塊將輸入的220V工頻交流電轉換為直流電，再經過逆變模塊轉換為0.1Hz的低頻低壓信號，通過高頻升壓變壓器與倍壓電路輸出穩定的0.1Hz高壓正弦波，施加到被測電纜絕緣上。同時設備內置高精度采樣單元，實時采集回路中的電流、電壓信號，通過算法計算得到泄漏電流、介質損耗等參數，實現絕緣狀態的自動判別，整個過程無需人工干預，試驗數據的準確性與客觀性得到充分保障。

該設備核心技術參數如下：額定輸出電壓為0-28kV有效值，輸出頻率支持0.1Hz、0.05Hz、0.02Hz三檔可調，0.1Hz工況下最大帶載能力為11μF電容負載，可匹配常規長度10kV交聯電纜的試驗需求。電壓測量精度達±1%，輸出正弦波波形畸變率<3%，內置智能擊穿判別模塊，響應時間<1ms，可在絕緣擊穿瞬間切斷輸出。設備整機重量約22kg，工作溫度范圍覆蓋-20℃至50℃，主機防護等級為IP54，適配戶外復雜作業環境。內置本地存儲模塊，可存儲至少1000組完整試驗數據及曲線，支持試驗報告一鍵導出，所有參數指標均達到電力檢測行業一等設備標準。

該設備適用場景覆蓋多類B端、G端用戶需求：面向電力施工、發電企業等B端用戶，可用于中低壓電力電纜的交接試驗、預防性試驗、故障修復后的耐壓校驗，以及老舊電纜的剩余絕緣壽命輔助評估；面向市政主管部門、電網單位等G端用戶，可用于公共建筑、市政路網、新能源電站等重點項目的電纜工程驗收，以及公共供電設施的安全隱患專項排查。此外也適配軌道交通、石油化工等大型工業用戶的自備供電系統電纜運維檢測需求，整機便攜性強，無需復雜配套設施，可快速完成不同場景下的現場試驗部署。

現場操作需嚴格遵循電力安全作業規范，流程分為五個階段：第一是前期準備，確認被試電纜已脫離運行電源、充分放電，斷開所有附屬設備，在試驗區域周邊設置安全警示標識；第二是接線操作，將設備高壓輸出端連接至被試電纜的待測相導體，接地端可靠連接至現場接地網，其余非被試相兩端均做接地處理；第三是參數配置，根據被試電纜的電壓等級、絕緣類型設置試驗電壓、加壓時長、過流保護閾值；第四是試驗執行，設備自動升壓至設定值后進入穩壓計時階段，實時監測電壓、泄漏電流參數；第五是收尾操作，試驗結束后設備自動降壓、放電，確認放電完成后導出試驗報告，拆除接線后再次對被試電纜充分放電即可。

工礦企業配電電纜運行環境復雜，開展預防性試驗時需重點關注四點要求：第一，試驗前需確認被測電纜所屬回路完全斷電，斷開所有連接的變頻器、無功補償裝置等電力電子設備，避免試驗電壓對附屬設備造成損壞，同時對電纜兩端充分放電，放電時需佩戴絕緣手套、使用專用放電棒；第二，試驗參數設置需匹配企業內部的運維規程與電纜的實際運行年限，新投運電纜可采用標準值的100%加壓，運行超過10年的老舊電纜可適當降低加壓比例，避免試驗過程中造成不必要的絕緣擊穿；第三，試驗環境需滿足溫度-10℃~40℃、相對濕度≤85%的要求，雨雪天氣、露天潮濕環境下禁止開展試驗；第四，試驗過程中若出現泄漏電流波動超過30%、介損值突增超過0.005的情況，需立即停止試驗，排查電纜是否存在隱性缺陷，確認無問題后再繼續試驗。

該設備屬于專業中低壓電力電纜檢測儀器，核心輸出參數為0.1Hz標準正弦波電壓，輸出電壓可在0-28kV范圍內連續可調，波形失真度≤3%，最大支持10μF容性負載，可覆蓋長度不超過12km的10kV及以下電壓等級交聯聚乙烯電纜、油紙絕緣電纜的耐壓試驗需求。適用場景涵蓋供電企業配網電纜運維、工礦企業自備配電系統電纜檢測、市政地下電纜驗收等領域，符合DL/T 849.4《電力設備專用測試儀器通用技術條件 第4部分：超低頻高壓發生器》、GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》等國內行業規范要求。設備內置高精度泄漏電流采集模塊，測量精度可達±2%，可實時監測試驗過程中電纜絕緣的泄漏電流變化情況，同時具備過流、過壓、擊穿自動斷電保護功能，可有效保障試驗過程的安全性，無需額外配置輔助監測設備即可完成完整的耐壓試驗流程，適配不同現場的復雜作業環境，可同時滿足B端工礦企業日常運維、G端電網及市政單位驗收檢測的兩類需求。

該設備內置多重安全保護機制，可充分保障試驗人員與被測設備的安全：一是硬件級過流、過壓保護，當輸出電壓超過設定值的110%、回路電流超過設定閾值時，硬件保護電路將在1μs內切斷輸出，避免過電壓、過電流損壞被測電纜；二是擊穿自動保護功能，當檢測到電纜絕緣擊穿時，設備將在2μs內切斷輸出，同時自動啟動放電回路，將殘余電荷完全釋放；三是零位啟動保護，設備開機、試驗啟動前將自動檢測輸出電壓是否為零，若存在殘余電壓將自動放電，避免誤操作導致的人員觸電風險；四是接地不良保護，若設備接地線未連接或接觸不良，設備將鎖定試驗啟動功能，禁止升壓作業。所有保護機制均符合電力行業安全規范要求，無需額外配置安全輔助設備即可保障試驗過程的安全性。

G端用戶開展新建電纜交接試驗需嚴格遵循國家與行業標準要求，核心判定規則分為三個層面：第一，耐壓試驗過程中未發生絕緣擊穿現象，設備未觸發擊穿保護，即為耐壓性能合格；第二，試驗過程中泄漏電流需保持穩定，無持續上升趨勢，波動幅度不超過初始值的20%，若出現持續上升的情況，說明絕緣內部存在發展性缺陷，判定為不合格；第三，同步開展介質損耗測試時，10kV交聯聚乙烯電纜的0.1Hz介損值需≤0.01，若介損值超過0.02，說明絕緣存在受潮、老化等問題，需進一步開展局放等檢測確認缺陷情況。上述判定規則完全符合GB 50150-2016與國家電網、南方電網的交接試驗規程要求，試驗結果可直接作為電纜投運的合規性依據，無需額外驗證。

二者的絕緣耐壓等效性已得到國內外電力行業的普遍認可，0.1Hz頻段下電纜絕緣的極化特性與50Hz工頻下高度一致，試驗結果的可信度與工頻耐壓完全相當。相較于工頻耐壓設備，該VLF試驗系統的核心優勢體現在三個層面：一是容量需求僅為同等級工頻設備的1/500，設備重量?jī)H22kg，單人即可搬運，適配野外、地下管廊等無吊裝條件的復雜現場作業；二是試驗過程中對電纜絕緣的損傷遠低于直流耐壓試驗，不會在交聯聚乙烯電纜絕緣內部殘留空間電荷，避免加速絕緣老化；三是可同步實現0.1Hz下的電纜介質損耗測試，無需額外配套設備即可完成電纜絕緣狀態的綜合評估，大幅降低現場作業的設備攜帶成本，符合電力行業狀態檢修的發展趨勢，目前該試驗方法已被納入國內多項電纜試驗標準的推薦方法，適配各行業用戶的檢測需求。

該設備為集成式智能電纜檢測系統，除核心的0.1Hz交流耐壓試驗功能外，還內置兩大絕緣診斷功能：一是0.1Hz介質損耗測試功能，可在耐壓試驗的同時同步測量電纜絕緣的介質損耗值，測量精度可達±0.05%，可有效識別電纜絕緣內部的水樹老化、受潮等隱性缺陷，彌補單一耐壓試驗無法發現早期絕緣劣化的不足，適配電纜狀態檢修的需求；二是泄漏電流趨勢分析功能，可全程記錄試驗過程中泄漏電流的變化曲線，自動識別電流突變、持續上升等異常特征，輔助試驗人員判斷絕緣缺陷的嚴重程度。上述功能均符合電力行業電纜絕緣狀態評估的技術要求，無需額外配套檢測設備即可完成電纜從缺陷初判到耐壓驗證的全流程檢測，大幅提升現場作業效率，減少多設備轉運的成本。
