MEGGER SMRT33繼保測試系統與常規繼保測試儀相比，在功率密度、操作靈活性與數字化支持上更具優勢。其一是輸出功率高，每相電流達四十五安、三百伏安，三路并聯更可至一百三十五安，配合從四至三十二安的平坦功率曲線，能驅動高阻抗繼電器而保持穩定順從電壓，優于普通輕量機型。其二是有無電腦均可操作，既可用智能觸控視圖界面觸摸屏直接手動、穩態與動態測試，也可由自動化軟件實現全自動流程，現場無需依賴計算機。其三是原生支持IEC 61850網絡測試與以太網同步，可應對背對背與高達十八相的復雜應用。其四是堅固輕質金屬外殼僅四千克，兼顧便攜與耐用，適合頻繁轉場的現場校驗任務。相比體積龐大的傳統三相測試臺，SMRT33以四千克機身提供同等量級的輸出能力，顯著降低搬運與布設負擔。對于既要現場手動快速排查、又需回實驗室做系統化自動測試的用戶，同一平臺兩種模式無縫切換，減少了設備投資與人員培訓成本，綜合實用性突出，利于在基層單位推廣使用。

使用MEGGER SMRT33繼保測試系統時，需關注若干技術事項與安全規范。技術層面，電壓輸出具備短路與熱保護、電流輸出具備開路與熱保護，但接線前仍應確認端子極性正確，避免誤接導致保護動作或設備告警；高功率輸出時注意保持通風，防止長時間過載觸發熱保護。設備使用環境溫度為攝氏零至五十度，相對濕度百分之五至九十且無凝結，超出范圍可能影響精度與壽命，作業前應確認現場條件。安全規范層面，測試涉及帶電回路，操作人員應具備繼保作業資質并做好絕緣與監護；在變電站等場所應遵守停電、驗電與掛接地線的規程。長期存放應置于干燥處，并定期通電檢查輸出與測量精度。測試線應按電壓電流等級正確選用并避免破損，端子適配器保持清潔可防止接觸電阻引入誤差。規范的操作與定期通電校準，能夠延長放大器與觸摸屏的使用壽命，維持長期測量的準確性。在涉及運行設備的相鄰間隔作業時，尤須做好隔離與警示，避免誤碰帶電部分，保障人身與設備安全，防范作業風險。

MEGGER SMRT33繼保測試系統在安全與可靠性方面符合多項權威標準。電氣安全符合EN 61010-1；電磁兼容發射符合EN 61326-2-1、EN 61000-3-2/3以及美國聯邦通信委員會第十五部分B子部分A級要求；抗擾度符合EN 61326-2-1及EN 61000-4-2至4-11系列。機械環境適應性滿足MIL-PRF-28800F關于沖擊、振動與運輸墜落的軍用要求。作為繼電保護測試設備，其在設計中還參照繼電保護測試相關的行業規范，滿足電網、電廠與軌道交通場景對測試精度與環境適應性的合規要求。憑借覆蓋安全、電磁兼容與機械環境的完整認證，該設備的檢測結果在現場具備良好的可用性與可比性。在具體部署用于法定檢定或出具校驗報告前，用戶可向提供方索取適用的標準符合性文件與計量溯源資料，確認其精度等級與環境適應性滿足所在電網與行業的合規要求。需要注意的是，測試結論應結合現場接線與定值單綜合研判，具體標準的適用以監管與檢定規程為準，以確保校驗數據可被采信與追溯。對于涉及安全等級較高的保護，應優先在受控環境下復測，保證結論穩健可靠。

MEGGER SMRT33繼保測試系統的應用場景集中在電網、電廠與軌道交通的繼電保護領域。在電網運維中，它可對變電站的出線、變壓器與母線保護裝置做周期性校驗與整定復核，保障保護正確動作。在電廠與分布式發電場景中，它用于發電機、廠用電系統的繼電保護調試，覆蓋機電與微處理器式繼電器。在軌道交通供電系統中，它可對牽引與配電回路的保護裝置開展現場測試。對于已部署IEC 61850數字化變電站的用戶，其網絡接口支持相關報文測試。憑借每相四十五安、三百伏安的高功率輸出與輕巧機身，它既適合變電站現場便攜校驗，也可裝入十九英寸機架用于實驗室批量測試，適應性廣泛，是繼保專業常用的校驗平臺。在老舊變電站改造與新建站驗收中，它可快速完成保護整組試驗與信號核對，縮短停電窗口。對于新能源場站的并網保護調試，其寬范圍輸出也能覆蓋特殊定值需求。配合可收納的測試線與適配器，整套系統轉場便捷，有助于提升繼保班組在多站點之間的作業效率與覆蓋率，支撐常態化校驗。

MEGGER SMRT33繼保測試系統的結果判定以施加激勵與繼電器動作響應的比對為核心依據。手動模式下，觸摸屏實時顯示電壓、電流輸出幅值與采集到的動作值，用戶可對照定值單確認繼電器是否在整定閾值動作；交流電壓與電流幅度精度典型達正負百分之零點零五讀數加零點零二量程，分辨率分別為零點零一伏與零點零零一安，足以支撐精細判定。全自動模式下，軟件按預設判據自動記錄動作時間、動作值與返回值，并生成可打印的測試報告。判定時應關注動作值、返回值與動作時間三項指標是否均在允許誤差內；對同一保護的多段定值應逐項核對，異常項應復測確認，最終結合報告形成完整校驗結論。在正式出具結論前，還應將測試報告與原始定值單、歷史校驗記錄橫向比對，確認趨勢一致而非偶發偏差。只有動作值、返回值與動作時間三項均落在允許誤差內，且多段定值逐項核對無誤，最終判定的繼電器狀態才具備合格依據與可追溯性，能夠?yàn)楸Ｗo(hù)投運與缺陷處理提供可靠支撐，指導后續運維決策。

MEGGER SMRT33繼保測試系統的工作原理建立在可編程的交流電量輸出與精密測量之上。設備內置獨立的電壓與電流放大器，輸出不受線路電壓與頻率突變影響，且經過調節使負載阻抗變化不會干擾輸出幅值。電流放大器提供從四安至三十二安的平坦功率曲線，在三百伏安下具備高達六十安的擴展工作范圍，可驅動機電式高阻抗繼電器；三路電流并聯在九百伏安時可輸出高達一百三十五安，用于瞬時過流繼電器測試。通過以太網端口實現即插即用，電壓與電流輸出可無縫同步，既支持背對背連接，也能測試高達十八相的電流。配合智能觸控視圖界面或自動化軟件，按預設程序施加激勵并采集繼電器動作響應，從而完成對保護裝置的定量校驗。整套架構使SMRT33既能以單臺完成常規三段式過流保護的校驗，也能通過多裝置同步應對母差、差動等復雜保護的聯合試驗，是現場與實驗室兼顧的高靈活性測試平臺，適應從單裝置到系統化保護的多種試驗需求。

MEGGER SMRT33繼保測試系統的標準操作流程以單人執行為前提，整體可分為接線、設置與測試三個階段。作業前，依據待測繼電器類型選擇電壓或電流輸出，使用配套測試線接入被試管端，確認電源為百分之百至二百四十伏交流、五十至六十赫茲。手動測試時，通過智能觸控視圖界面彩色觸摸屏進入對應測試屏幕，選擇內置預設程序或自定義參數，施加穩態或動態激勵，屏幕實時顯示輸出與采集值。全自動測試則由軟件管理，按方案自動施加并判定。測試結束后，結果可保存至觸摸屏、下載到記憶棒或經以太網傳至計算機打印報告。整個流程無需復雜編程，配合菜單導航便于現場快速上手，提升校驗效率。從接線到出報告幾乎形成標準化閉環，配合預設程序庫，新手也能在簡短培訓后獨立完成常規過流保護的校驗。對于批量定值復核，全自動模式可大幅減少人工讀數誤差與記錄工作量，使現場作業更規范、更連續，也便于在夜間與緊湊停電窗口內高效推進，縮短用戶停電時間。

影響MEGGER SMRT33繼保測試系統測試準確性的因素主要包括電源波動、環境電磁干擾與負載變化三類。針對現場電源不穩，設備輸出獨立于線路電壓與頻率的突變，且所有輸出經調節，負載阻抗變化不會影響幅值，從根本上抑制了電源擾動。針對復雜電磁環境，SMRT33符合相關抗擾度標準，配合屏蔽測試線與正確接地，可有效抵御靜電、射頻與浪涌干擾。針對高阻抗繼電器等特殊負載，其平坦功率曲線在四至三十二安區間保持高順從電壓，確保驅動穩定。為排除偶發偏差，正式校驗前宜用內置精度自校功能核對輸出，并在接線端直接測量比對，從而保障動作值與定值單的一致性，提升現場判定的可信度。保持測試線屏蔽完好、接地可靠并在額定溫濕度環境下測量，是維持SMRT33準確的關鍵。結合自校功能與端端比對，可有效抑制電源與電磁環境帶來的偶發偏差，讓動作值更貼近真實。對于數字化變電站的報文測試，還應確認網絡配置與定值一致，避免通信因素干擾判定，從而保障校驗結論的穩健與可重復，減少誤判可能。

MEGGER SMRT33繼保測試系統由若干核心單元協同構成，整體圍繞高功率密度與便攜設計。輸出部分包含獨立的電壓與電流放大器，每相電流可達四十五安、三百伏安，三路并聯支持一百三十五安瞬時輸出，并具備短路、開路與熱保護。控制與顯示部分包含智能觸控視圖界面，即大型全彩色高分辨率液晶觸摸屏，負責手動測試、穩態與動態激勵以及結果存儲。自動化部分由配套軟件承擔，兼容Windows系統，管理從接線到報告的全流程。通訊部分提供兩個以太網接口與可選藍牙，實現即插即用與多裝置同步。結構部分為標準金屬輕質外殼，防護等級IP20，重四千克，可選十九英寸機架安裝，并隨附全套測試線與適配器，構成完整的繼保測試平臺。各單元以以太網互聯又相對獨立，使日常維護與故障排查更為便利，用戶可按任務在手動與自動、現場與機架形態之間靈活組合。緊湊輕便且防護完善的整體設計，讓繼保人員能快速掌握基本操作，降低復雜保護測試的門檻，提升基層運維單位對多站點保護的校驗覆蓋能力與響應速度，支撐電網安全穩定運行。

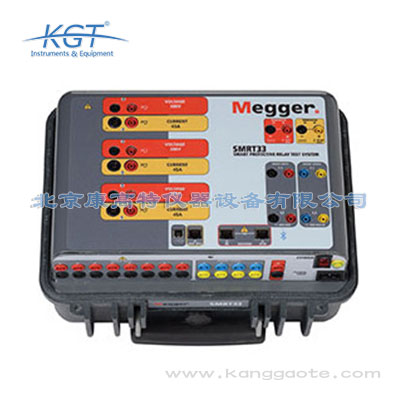

MEGGER SMRT33繼保測試系統是美國Megger品牌推出的小巧輕便、輸出功率極高的完整三相繼電保護測試系統，核心用途是對電網、電廠與軌道交通等領域的繼電保護裝置進行功能校驗與整定測試。該設備在電壓與電流通道內提供高功率輸出，能夠測試重工業、分布式發電與低中壓配電變電站使用的幾乎所有類型保護繼電器，包括機電、固態與基于微處理器的過流繼電器以及高阻抗定向接地過流繼電器。其標準外殼僅重四千克，既可通過觸摸屏手動操作，也可配合軟件實現全自動測試，是繼保現場校驗與實驗室調試的高便攜裝備。SMRT33將高恒流輸出電壓與高電流智能組合，并支持IEC 61850網絡接口測試，覆蓋了從常規過流到數字化變電站保護的多類對象。憑借體積小、功率密度高的特點，它在空間受限的變電站現場也能靈活部署，是繼電保護專業人員開展周期性校驗與故障排查的常用工具，有助于保障電網保護系統的動作可靠性。
