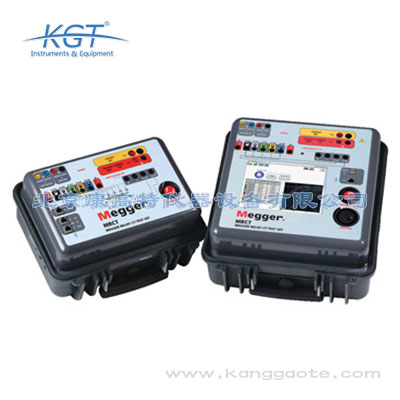

Megger MRCT繼電器和電流互感器測試儀是一款重量輕且堅固耐用的便攜設備，專門用于電流互感器的自動與手動檢測。該儀器可對電流互感器開展飽和度、變比、極性、繞組阻抗、去磁與絕緣等多項測試，是變電站與互感器運維中的常用校驗工具。 作為微機控制的測試系統，MRCT繼電器和電流互感器測試儀提供可變的電壓與電流輸出，并對單變比與多變比電流互感器進行精密的自動測量。憑借智能觸屏界面控制器，檢測人員既可使用預置程序一鍵完成測試，也能進入手動測試屏精細調整參數。 整機小巧輕便，是同類中少見的二千伏二次側電壓注入設備，同時集成了單相繼電器測試能力，可兼顧變電站二次側回路的通用檢測。Megger MRCT繼電器和電流互感器測試儀把多種互感器試驗集成于一臺機身，顯著減少了現場攜帶與接線的工作量。對于需要頻繁外出校驗的團隊，這種把多項互感器試驗濃縮到單臺輕量設備中的思路，降低了運輸與布置負擔。Megger MRCT繼電器和電流互感器測試儀因此成為現場互感器校驗中兼顧便攜與功能完整性的代表設備。

與傳統需要反復換線、逐抽頭測量的電流互感器試驗方法相比，MRCT繼電器和電流互感器測試儀的優勢明顯。它采用擁有專利的多抽頭同時測量技術，對多變比互感器的測試時間最多可減少百分之二十，大幅提升現場效率。 儀器可直接連接多變比電流互感器上的所有抽頭，僅按一鍵即可完成飽和度、變比與極性等全部測試，期間無需更改接線。一次連線便能測出多抽頭互感器的所有變比與飽和度曲線，避免了傳統方式下頻繁倒線的繁瑣與出錯風險。 此外，Megger MRCT繼電器和電流互感器測試儀是同類中輕便的二千伏二次側電壓注入設備，并集成單相繼電器測試系統，可一并完成變電站二次側回路的通用檢測。這種多功能合一的設計，使其在現場校驗中比單一功能的測試裝置更省事。對于擁有大量多變比互感器的變電站，節省的百分之二十時間會隨樣本量放大為可觀的效率收益。Megger MRCT繼電器和電流互感器測試儀把原本分散的多臺裝置整合，使現場作業的組織與攜帶都更簡單。

MRCT繼電器和電流互感器測試儀的變比測試采用電壓比較法。儀器向電流互感器的二次繞組施加可控電壓，并比較一次繞組上感應產生的電壓，從而推算變比。例如向變比為120比1的600比5電流互感器二次繞組施加120伏，一次繞組將出現1伏，據此即可算出準確變比。 極性測試同樣依托這套注入與比較機制，判斷一、二次繞組的同名端關系是否正確。繞組電阻測試則通過注入直流測試電壓，測量繞組的直流電阻并計算溫度補償電阻，為飽和與變比結果提供基準。 由于測量由微機精確控制，Megger MRCT繼電器和電流互感器測試儀在一次接線后便能連續完成變比、極性與電阻等多類判定，無需反復改線。這種基于受控注入與高精度采樣的原理，使其結果具備良好的重復性與可比性。這種以比較法為核心的測量邏輯，避免了傳統需要標準互感器比對的操作，使單人也能完成專業級的變比與極性核驗。Megger MRCT繼電器和電流互感器測試儀正是憑借穩定的注入源與采樣，保證了每次測量都可追溯、可復現。

判斷電流互感器是否合格，MRCT繼電器和電流互感器測試儀以額定拐點電壓與飽和曲線為主要依據。儀器在按下按鈕后自動執行飽和度測試，并依據所選的IEEE或IEC標準計算額定拐點，屏幕同時繪制出電流互感器的飽和特性曲線。 檢測人員可將測得的拐點電壓與設備銘牌或規程規定的限值比較：若拐點滿足標準要求，說明互感器在故障大電流下仍能保持線性傳變；若明顯偏低，則提示鐵芯可能劣化或繞組異常。儀器最多可同屏顯示十條飽和曲線，方便橫向比對。 結合變比、極性與繞組電阻的結果，Megger MRCT繼電器和電流互感器測試儀為互感器健康狀態提供了一組相互印證的量化判據。將曲線與標準限值對照，檢測人員能夠更自信地給出該電流互感器可否繼續投用的結論。將拐點、曲線與多項電氣參數結合起來判斷，比單看一個數值更能反映互感器的真實狀態。Megger MRCT繼電器和電流互感器測試儀所提供的可視化與標準化輸出，使合格判定過程更透明、也更易被審計與復核。

使用MRCT繼電器和電流互感器測試儀前，最關鍵的安全前提是使被測設備與電力系統完全隔離。只有在確認一次側斷電、設備與帶電部分脫開后，才能對安裝位置的電流互感器開展飽和度、變比等現場測試。 進行絕緣電阻測試前，還應先斷開所有電負載，再執行測量，以避免負載對絕緣讀數的影響并保證安全。儀器會自動切換測試導線，完成H-L、H-G、L-G等必要的絕緣測量組合，但前提是外部回路已按要求隔離。 此外，依據ANSI C57.13.1的建議，正式測試前應先對被測電流互感器執行自動退磁，以消除先前磁化對飽和測試結果的影響。規范地做好隔離與預處理，是Megger MRCT繼電器和電流互感器測試儀獲得可靠數據的前提。把隔離、退磁與負載斷開等步驟納入標準作業流程，能讓Megger MRCT繼電器和電流互感器測試儀在每一處現場都輸出可信且可比的數據。對于承擔定期校驗任務的班組，這種規范化是結果可靠的重要保障。

使用MRCT繼電器和電流互感器測試儀時，最常用的交互方式是智能觸屏界面控制器。該控制器為全彩高分辨率液晶觸摸屏，檢測人員可在手動測試屏中選擇自動或手動模式，也能直接調用預置測試程序，快速啟動所需試驗。 大型彩色顯示屏便于在測試過程中讀取數據，并實時觀察電流互感器的飽和特性曲線。對于批量工作，儀器還能通過筆記本電腦上的PowerDB軟件控制，無需觸屏控制器；測試結果按目錄分類存儲在控制器中，可上傳到PowerDB Lite生成報告或繪制飽和曲線。 借助軟件配合，Megger MRCT繼電器和電流互感器測試儀可組成完全由計算機控制的自動測試系統，無需操作員過多干預。這種從現場測量到報告生成的無縫銜接，特別適合需要對大量互感器建立檢測檔案的實驗室與運維單位。從單機操作到軟件驅動，Megger MRCT繼電器和電流互感器測試儀適應了從零星校驗到批量建檔的不同工作節奏。檢測單位可據此建立持續更新的互感器健康檔案，為后續趨勢分析提供數據支撐。

MRCT繼電器和電流互感器測試儀一臺即可覆蓋電流互感器現場校驗的主要項目。其組合測試包括退磁、拐點電壓、變比、飽和曲線等，并能在一次連線后完成多變比互感器的全部變比與飽和度曲線測量。 除核心的飽和、變比與極性外，儀器還提供繞組電阻測試、電流互感器負載測試以及內置的絕緣電阻測試。負載測試通過向不與互感器相連的負載注入二次電流，以伏安與功率因數給出負載的量級和角度；絕緣測試則按標準自動完成多組組合。 再加上可升級的測試功能與計算機端的自動報告能力，Megger MRCT繼電器和電流互感器測試儀構成了一套從測量、判讀到歸檔的完整互感器試驗平臺，使現場校驗工作在一臺設備上即可閉環完成。對于希望以一臺設備覆蓋互感器全項目校驗的用戶，這種集成化平臺減少了在多臺儀器間切換與重復接線的麻煩。Megger MRCT繼電器和電流互感器測試儀因而在變電站檢修與互感器實驗室中都具有較高的實用價值。

MRCT繼電器和電流互感器測試儀在測量性能上有兩個突出特點。一是精度高，其結果可用于計量類電流互感器的測試，滿足對準確度要求更嚴的場合；二是采用專利的多抽頭同時測量技術，使多變比互感器的整體測試時間最多縮短百分之二十。 在高精度之外，儀器可繪制并同時顯示多達十條電流互感器的飽和度曲線，便于在同一屏幕上比較不同抽頭或不同互感器的飽和特性。一次連線測完全部變比與飽和曲線的能力，進一步減少了人為換線帶來的誤差來源。 綜合來看，Megger MRCT繼電器和電流互感器測試儀把高精度測量、快速多抽頭并行處理與可視化曲線結合起來，既保證了計量級的準確度，又通過并行測量顯著提升了現場效率，適合對效率與精度都有要求的互感器校驗工作。在互感器數量多、型號雜的變電站，這種一邊保證精度、一邊壓縮工時的能力尤為關鍵。Megger MRCT繼電器和電流互感器測試儀讓校驗班組在相同人力下完成更多任務，同時不犧牲計量級的準確度要求。

MRCT繼電器和電流互感器測試儀適用于已安裝電流互感器的設備現場測試，例如帶有互感器的變壓器、油斷路器或開關設備。在電網、電廠與軌道交通的運維中，這些設備的互感器需要定期校驗，儀器可在現場直接完成而不必返廠。 由于儀器重量輕且堅固，適合在變電站、配電室等空間受限的現場移動使用。其通用的變電站二次側電路測試能力可在三百伏下輸出六十安信號，足以覆蓋多數二次回路的帶載檢測需求。 需要強調的是，在被測設備與電力系統完全隔離后方可開展測試。Megger MRCT繼電器和電流互感器測試儀正是為這類需要在安裝位置就地核驗互感器的場景而設計，兼顧了精度與現場可達性。把校驗搬到設備安裝位置，既節省了拆裝運輸成本，也縮短了設備停電檢修的窗口。Megger MRCT繼電器和電流互感器測試儀讓電網與軌道交通用戶的互感器維護更貼近實際運行條件，檢測結果也更具現場代表性。

MRCT繼電器和電流互感器測試儀在測試依據上遵循多項國際與行業標準。其飽和度測試可在五十赫茲或六十赫茲、電壓高達兩千伏的條件下執行，并符合IEC相關法規的要求，為拐點計算提供合規基礎。 在額定拐點計算方面，Megger MRCT繼電器和電流互感器測試儀依據IEEE C57.13.1、IEC 60044-1與IEC 60044-6等標準，可處理普通標準電流互感器以及專用類如PX、TPS、TPX、TPY、TPZ等保護用電流互感器，適用范圍廣。 絕緣電阻測試則按ANSI C57.13.1標準執行，內置五百伏與一千伏的絕緣測試系統，自動完成H-L、H-G、L-G等組合的測量。這些標準的遵循，使MRCT繼電器和電流互感器測試儀的出具結果可直接用于合規核驗與建檔。對檢測機構而言，標準的符合性意味著測量結果可直接作為驗收與歸檔的依據，減少了另行換算與說明的工作量。MRCT繼電器和電流互感器測試儀因此既能服務于電網用戶的日常維護，也能支撐計量與合規性質的正式校驗，在內部質量控制與外部監管之間架起統一的數據基礎。
