瑞典DV POWER GGT500接地網測試儀依據四極法的大電流注入原理工作。試驗采用單套電流電纜，一根連接到變電站參考接地點，另一根連接到測試接地點，儀器向接地網注入受控直流電流，并測量電流回路上的電壓降，從而計算出接地網的連通電阻。借助附加電流鉗，還可測量流經安裝接地鉗的電流值，用以判斷變電站下方接地電網的整體狀態。 為獲得穩定結果，GGT500通過自動調節的測試坡道產生真正的直流無波紋電流。在測量前電流逐漸增大、測量后逐漸減小，這種斜坡式加電顯著消除了磁性瞬變對讀數的影響。作為微歐姆表使用時，它同樣輸出濾波后的真正無波紋直流，并以自動調節電流斜坡方式工作，使低阻值測量不受剩磁與感應電壓干擾，從而得到可重復的接觸電阻與接地連接電阻數據。這種基于電壓降與已知電流的反算方法，使GGT500即使在長電纜與大截面接地體上也能獲得穩定的阻值讀數。

瑞典DV POWER GGT500接地網測試儀與普通鉗形接地電阻測試儀相比，最大的不同在于采用大電流注入法。普通鉗表依賴回路中的原有電流或只能測環路電阻，難以反映大型地網的真實導通狀態；GGT500則可主動注入最高五百安培直流電流，并配合電流鉗測量接地電流分布，從而對變電站地網做出定量評估，更適合驗收與大型接地裝置的診斷。 在微歐姆測量維度，GGT500也優于一般手持毫歐表。它具備零點一微歐的分辨率與百分之零點一量級的準確度，并以真正無波紋直流消除磁干擾，測量結果更可靠。其五種獨立測試模式（地網、單一、連續、雙接地與死槽電阻）覆蓋了從簡單導體到復雜接地網的各種對象，而普通儀表往往只有單一量程。再加上內部存儲五百組數據與DV-Win軟件支持，GGT500在功能完整性與數據管理上都更貼近專業檢測需求。對于需要出具正式檢測報告的變電站，GGT500的數據追溯能力也明顯強于只能現場讀數的簡易儀表。

使用瑞典DV POWER GGT500接地網測試儀時應注意電氣與現場安全。儀器電源為九十至二百六十四伏交流、五十或六十赫茲，功耗在二百三十伏時約三千九百七十伏安，須使用符合規范的插座與F型二十安培熔斷器，避免過載。設備防護等級為IP67，但仍應在干燥條件下連接電纜，潮濕環境作業須做好絕緣與防觸電措施。大電流測試會在接地網中引入強電流，連線與鉗具須夾緊可靠，防止松動發熱。 現場測試中，電流鉗與電纜布置應避開運行設備與人員通道，必要時應設置警戒。GGT500可在二十攝氏度至五十五攝氏度的工作溫度、百分之五至九十五相對濕度環境下運行，儲存與運輸溫度為零下四十攝氏度至七十攝氏度，超出范圍可能影響性能。長期不用應置于干燥通風處，并定期檢查線纜、鉗具與接口，確保下次出勤狀態正常。雷雨或鄰近帶電作業期間應暫停戶外大電流測試，以保障人員與設備安全。

瑞典DV POWER GGT500接地網測試儀通過真正直流無波紋電流與自動斜坡技術來抑制測量干擾。儀器產生的不是普通交流或含紋波的電流，而是經過濾波的真正直流，并由自動調節的測試坡道控制其升降。測量前電流沿斜坡上升、測量后沿斜坡下降，這種漸變加電方式顯著消除了磁性瞬變，避免鐵芯磁化等因素在讀數中的誤差。 對于絕緣斷路器中電流互感器可能帶來的磁化誤差，GGT500專門設置了死槽電阻測試模式，由內部算法在測量前使電流互感器飽和，從而消除其對接觸電阻測量的影響。作為微歐姆表，真正無波紋直流配合高分辨率采樣，使微小阻值變化也能穩定呈現，不受現場感應電壓與剩磁干擾。這些設計共同保證了GGT500在強電磁環境的變電站現場仍能獲得可重復、可信賴的測量結果。這一點對老舊變電站與多回路并存的復雜地網尤其重要，能有效避免誤判導致的漏檢。

瑞典DV POWER GGT500接地網測試儀在安全與電磁兼容方面符合相關國際標準。其安全性滿足低壓指令要求并符合EN 61010-1標準，電磁兼容性則符合EN 61326-1標準，設備帶有CE符合性標識。電源連接按照IEC/EN 60320-1規范采用C320插座，額定熔斷器為F型二十安培、二百五十伏，安裝與過電壓類別為二類，污染等級為二度，從設計上保證了在變電站與工業環境下的使用安全。 在測試配置上，GGT500支持接地網模式以及微歐姆表模式的多種電流與持續時間組合，例如接地網模式默認三百安培、六十秒，微歐姆表模式可到五百安培、三十秒，這些設定便于在不同對象上獲得穩定讀數。用戶在現場作業時，應使儀器工作在其標稱的溫度、濕度與海拔范圍內，并依據所在行業的接地檢測規程組織試驗，使測量結果具備合規性與可比性?，F場還應做好接線檢查與人員防護，確保大電流試驗在受控狀態下進行。

使用瑞典DV POWER GGT500接地網測試儀進行接地網測試時，先將電流電纜一端接到變電站參考接地點、另一端接到測試接地點，并按需裝設附加電流鉗。在儀器上選擇接地網模式，該模式使用預定義的測試參數，默認測試電流三百安培、持續時間六十秒，期間電流鉗用于檢查流過接地的電流，同時測量連接鉗上下的兩種電流。確認接線無誤后啟動測試，GGT500自動完成斜坡加電、測量與減流。 測試過程中液晶屏實時顯示電流與電壓，儀器內部自動記錄結果并打上時間與日期戳。測試結束后可將數據通過USB（標準）或RS232（可選）傳至計算機，利用DV-Win軟件整理成電子表格、圖表與報告。若測量低阻導體或斷路器接觸電阻，可切換至單一、連續、雙接地或死槽電阻模式，所有計算由設備內部算法完成，設置流程與接地網模式類似，現場人員無需手動繁復換算。整個流程由儀器內部算法驅動，減少了人為讀數誤差，也縮短了單次測試的準備時間。

瑞典DV POWER GGT500接地網測試儀主要應用于變電站與工業現場的接地系統檢測。在新建或改造變電站的驗收中，運維人員用它測量地網的整體導通與連接電阻，確認接地網敷設質量。在定期預防性試驗里，它可對地網、隔離開關、電纜拼接與焊接接頭做阻值跟蹤，及早發現腐蝕或斷開隱患。由于能輸出高達五百安培電流，它也適合對大電流母線接頭與氣體絕緣組合電器設備做低阻測量。 除電網場景外，GGT500還覆蓋石油化工、電廠與軌道交通等有大接地系統需求的行業。對于高、中、低壓斷路器（包括活罐與死罐型）、氣體隔離開關設備等，儀器提供雙接地模式與死槽電阻測試模式，可在兩側接地條件下更安全地完成測量。借助輕便的九點九公斤機身與可選藍牙接口，檢測人員在開關站與戶外場區之間轉移也很方便，適合作為移動式的接地檢測裝備。

瑞典DV POWER GGT500接地網測試儀提供五種獨立測試模式，分別面向不同對象。接地網模式用于變電站地面電網的整體狀況評估，默認三百安培電流、六十秒，并以電流鉗檢查流過接地的電流。單一模式產生濾波后的真正無波紋直流，以自動調節斜坡輸出，適合測量單一導體或簡單接點的低阻值。連續模式用于需要持續通流的接觸電阻測量場景。 雙接地模式（BSG）專為兩側接地的斷路器設計，相比單側接地方式給檢測人員更高安全性，儀器提供特殊電流鉗測量接地電流，測試設置簡單且計算由內部算法自動完成。死槽電阻測試模式（DTR）則針對絕緣斷路器上電流互感器的磁化問題，由內部算法在測量前使電流互感器飽和，從而消除磁化誤差，專門用于死槽斷路器的電阻測量。五種模式配合最高五百安培的微歐姆表能力，使GGT500能覆蓋從地網到斷路器、從簡單導體到復雜接地裝置的全場景檢測。

依據瑞典DV POWER GGT500接地網測試儀的讀數判定接地網狀態時，主要看實測電阻值與歷史數據及規程限值的比較。接地網模式測量的是地網的導通與連接電阻，若數值在歷次跟蹤中基本穩定且低于允許上限，說明接地網連接良好；若阻值明顯上升，往往提示存在腐蝕、斷點或連接松動。儀器同時給出連接鉗上下兩種電流，二者差異可反映接地電流分布情況，輔助判斷地網完整性。 對于斷路器、隔離開關等對象，單一、連續或雙接地模式給出的接觸電阻可用來評估觸頭與接點的健康程度，阻值異常增大通常意味著接觸不良或氧化。GGT500測量范圍為〇至九百九十九點九毫歐、分辨率零點一微歐、典型準確度達讀數百分之零點一加滿量程百分之零點一，足以分辨微小劣化。每次測量都帶時間與日期戳，檢測人員可將序列數據繪成趨勢曲線，結合標準要求作出合格或預警的判定結論。

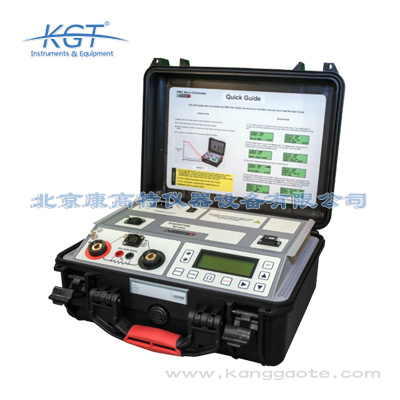

瑞典DV POWER GGT500接地網測試儀是瑞典DV POWER公司專為變電站地網檢測設計的一款測試設備。在測量過程中，儀器能夠在六十秒或更長時間內產生三百安培電流，并同時測量與顯示電流和電壓，從而評估接地電網的狀態。它也可作為標準微歐姆表測量低阻值，提供高達五百安培的直流測試電流。整機重量僅九點九公斤，便于現場搬運，廣泛應用于石油化工、電網、電廠與軌道交通等領域的接地系統檢測。 作為一款面向大型接地裝置的專用儀器，GGT500把大電流注入與高精度微電阻測量結合在一起。其測量范圍為〇至九百九十九點九毫歐，分辨率達到零點一微歐，典型準確度為讀數的百分之零點一加滿量程的百分之零點一。儀器內部可存儲多達五百個帶時間與日期戳的測量值，配合DV-Win軟件在個人計算機上啟動與控制測試，使結果能以電子表格形式整理、繪圖并打印成報告，滿足變電站接地網定期檢測與歸檔的需要。
