使用CB-832斷路器測試儀時必須重視大電流安全。首先，設備輸出可達一千八百安培量級，接線前務必確認被測回路已隔離、人員遠離帶電導體，電流導線連接牢固且截面積足夠，避免接觸不良引起過熱或電弧；儀器雖集成過載與短路保護，仍須按規范操作。 其次要重視保險絲與電源，設備使用十二安培與零點一二五安培的250伏保險絲（分別對應不同電路），更換時必須使用規定規格，不可用不合規格的保險絲替代，否則會削弱過流保護；輸入電源應在120伏或240伏、50/60赫茲范圍內，防止電壓不符損壞設備。 第三要重視散熱與存放，大電流輸出為短時過載設計，持續模式會使輸出不斷增大，操作中應避免被測設備過熱或損壞；儀器重三十四點一千克，搬運時利用移動手柄，存放于干燥處并蓋好可抽取頂蓋，殼內可收納測試導線，防止丟失與受潮，以延長設備的現場使用壽命。

CB-832斷路器測試儀雖未在頁面公開具體的國際標準或國家標準編號，但其電流與計時兩項核心測量具備明確精度指標，足以支撐現場校驗的可靠性。電流測量采用數字內存表，持續精確度為讀數正負百分之一，最高與最低量程均為正負一；計時器為晶體控制固態數字計時器，量程精確度為讀數正負百分之零點零零五、量程正負一。 在功能指標上，數字多量程計時器的計時分辨可達一毫秒，數字顯示器為三點五位數發光二極管、量程零點零到十九點九九、一百九十九點九、一千九百九十九安及三點零零千安可選，能直接讀出并存儲短期電流。 由于設備面向斷路器與過流繼電器的動作校驗，這類作業通常參照電力設備預防性試驗的相關要求開展，用戶在建立校驗體系時應以所在領域的試驗規程與設備技術文件為準，而CB-832自身的電流與計時精度已滿足現場定量判讀的需要。

CB-832斷路器測試儀由高電流輸出單元、控制與測量單元以及結構附件三部分核心構成。輸出單元包含可變高電流源與固態輸出啟動電路，以三端雙向可控硅替代電流接觸器實現輸出啟停，提供零到五百安培、零到一百二十五安培與零到二十五安培三組量程，適應不同回路電阻。 控制與測量單元包括數字內存表與數字多量程計時器：內存表為三點五位發光二極管顯示器，量程覆蓋零點零到十九點九九、一百九十九點九、一千九百九十九安及三點零零千安，可存儲短期電流；計時器為五位發光二極管、晶體控制，提供電流觸發、常閉、常開三種模式與瞬時、持續兩種輸出控制。 結構與附件上，儀器外殼為堅固塑料，帶移動手柄與可抽取頂蓋，尺寸三百五十六乘三百六十八乘三百四十三毫米、重三十四點一千克，標配含定時導線、電流導線、導線包與規定規格保險絲等，輸入為120伏或240伏交流，整體便于現場搬運、接線與收納。

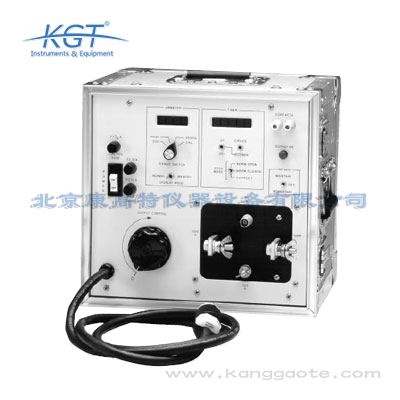

CB-832斷路器測試儀是美國Megger公司推出的一次電流注入式高電流測試儀器，專門用于斷路器與過流保護電器的動作校驗。該儀器通過向被測回路注入一次大電流，檢驗斷路器、熱磁式與晶體式過載繼電器、模殼式斷路器以及接地故障跳閘裝置的保護特性是否合格。 作為一臺測試功能完善的設備，CB-832由可變高電流輸出與恰當的控制電路組成，既能做短時大電流的輸出，也集成了數字內存表與數字多量程計時器，可同時給出電流讀數與動作時間。其典型應用包括校準磁過載繼電器、測試熱過載繼電器的時間延遲、以及模擬瞬時跳閘等。 在結構上，CB-832采用結實堅固的塑料外殼，配有移動手柄與可抽取頂蓋，殼內預留存放測試導線的空間，并集成過載與短路保護；輸入為120伏或240伏、50/60赫茲交流，整機重三十四點一千克，適合在電網與電廠等現場的斷路器檢修與驗收中使用。

使用CB-832斷路器測試儀開展斷路器校驗，可按接線、選模與測試三步進行。接線階段先確認輸入電源為120伏或240伏、50/60赫茲交流，將電流導線按極性接入被測斷路器主回路，注意導線截面與長度應能保證所需電流，并連接好定時導線與觸發方式對應的輔助觸點。 選模階段通過開關選擇操作模式（記憶模式或常規模式）與計時觸發模式：無輔助觸點的單相斷路器選用電流觸發，帶常閉觸點設備選用常閉模式，帶常開觸點設備選用常開模式；旋轉旋鈕設定瞬時或持續輸出，并根據被測額定電流選擇輸出量程。 測試階段啟動固態輸出，儀器注入設定電流并自動啟動計時，當斷路器分斷或觸點狀態變化使輸出中斷時，計時器自動停止并顯示動作時間，電流讀數由內存表記錄；測試完成后先斷開輸出再拆線，數據可留存于模塊中備查，必要時與歷史結果對照研判。

CB-832斷路器測試儀可覆蓋多種斷路器與過流保護電器的校驗需求。首先是過載繼電器類，包括熱過載繼電器、磁過載繼電器以及晶體式過載繼電器，設備既能以三倍額定電流考核其時間延遲特性，也能提供瞬時大電流驗證磁過載繼電器的動作。 其次是斷路器類，包括模殼式斷路器與空氣調節等系統中常用的小型斷路器，CB-832可在額定二百二十五安培的模殼式斷路器上瞬時輸出高達一千八百安培電流以檢驗其瞬時跳閘能力，并以推薦的三倍額定電流評估延時跳閘。 第三是接地故障跳閘裝置，儀器的一次注入方式同樣適用于這類剩余電流類保護電器的動作驗證；配合常閉、常開與電流觸發三種計時模式，還可測試帶不同輔助觸點類型的設備。總的來說，凡是通過一次大電流考核動作時間與閾值的保護電器，基本都在CB-832的適用范圍內。

CB-832斷路器測試儀適用于電力系統與工業領域中需要斷路器與過流保護校驗的多種場景。在電網與電廠，它可用于變電站、配電回路中斷路器的例行檢修、新設備投運驗收以及過流保護定值驗證，是預防性試驗的常用工具。 在工業與建筑電氣中，空調系統等設備的磁過載繼電器常需定期校準，CB-832可提供高達一千安培電流模擬過載狀況，也能以五百安培測試磁過載繼電器的時間延遲特性，并以三倍額定電流（如額定二百二十五安培設備用六百七十五安培）考核熱過載繼電器與模擬式斷路器的延時。 此外，設備還能檢驗電流互感器的變比，并校驗面板上的電流表與電壓表，適合供電公司、電廠檢修班、電氣安裝與維保企業，以及需要對模殼式斷路器、接地故障跳閘裝置做動作特性試驗的單位使用，是斷路器與過流保護定期校驗的實用裝備。

CB-832斷路器測試儀通過多項設計保障電流與計時測量的準確。電流測量采用數字內存表，可直接讀出并存儲儀器的短期電流，持續精確度為讀數正負百分之一，配合連續可調的輸出量程，使不同回路電阻下的實際電流都能被準確定量。 計時方面，設備使用晶體控制的固態數字計時器，其精確度不隨電源工頻周期變化，量程精度達讀數正負百分之零點零零五、量程正負一，計時分辨可達一毫秒；計時控制電路能隨輸出增大自動啟動與停止計時器，排除人工掐表的主觀誤差，保證動作時間讀數的可重復。 在輸出控制上，CB-832采用固態輸出啟動電路，以三端雙向可控硅替代傳統電流接觸器來啟動輸出，既提高可靠性，又使維護時無需直接接觸帶電部件；數字多量程顯示器與模塊存儲相結合，使每次校驗的電流與動作時間形成可追溯的記錄，進一步提升了結果的可靠性。

CB-832斷路器測試儀的工作原理是一次電流注入法，即通過內部可變高電流輸出回路，向被測斷路器或過載繼電器的主回路直接注入大電流，模擬實際故障或過載工況，從而觀察其動作行為。由于輸出電流由負載電路電阻決定，儀器在不同量程下提供適配的電壓以推動所需電流。 設備提供三組輸出量程以適應不同回路電阻：零到五百安培（最大三點五伏）、零到一百二十五安培（最大十四伏）、零到二十五安培（最大七十伏），輸出電流連續可調。瞬時跳閘試驗采用瞬時模式，在極短周期內輸出高達一千八百安培的電流通過額定二百二十五安培的模殼式斷路器。 計時方面，輸出啟動控制電路提供瞬時與持續兩種模式：瞬時模式用于短時輸出，持續模式則讓輸出持續增大直到被測設備自然斷開或計時器停止，配合電流觸發、常閉與常開等觸發方式，可自動捕捉斷路器分斷或觸點變化的時刻。

通過CB-832斷路器測試儀判定斷路器動作是否正常，應以動作時間與動作電流兩項為核心依據。計時器在斷路器分斷或輔助觸點狀態變化的瞬間自動停止，給出從加流到動作的時間；將該時間與設備銘牌或試驗規程要求的延時范圍對照，偏差過大即提示機構卡滯或特性漂移。 電流方面，數字內存表記錄本次注入的短期電流并可直接讀出，用戶應確認實際輸出達到設定的校驗電流（如三倍額定電流或瞬時大電流），若電流未達預期，可能是回路電阻過大或接線不良，需先排除再判讀動作結果。 結合觸發模式來看，電流觸發適用于無輔助觸點設備，常閉與常開模式分別在被測觸點打開或關閉時停止計時，應使所選模式與設備觸點類型一致；最終將測得的動作時間與同型號歷史數據、制造廠曲線對照，若明顯偏離且復測一致，則可判定該斷路器保護特性異常，需安排檢修或更換。
