在繼電保護專業的日常工作中，FREJA 546適用于大量場景。最常見的是新裝或改造后保護裝置的驗收試驗，按定值單逐項驗證過流、接地、方向、距離等各類保護的動作特性；定期校驗中，對運行中繼電器做周期性的拾取、返回值與動作時間測試，確認其沒有漂移；故障分析時，把實際故障錄波轉化為測試量回放，復現保護裝置的行為以查找原因；以及利用動態衛星同步功能做端到端的整組試驗，驗證兩側保護配合是否正確。設備還支持IEC 61850過程層報文相關測試，適配智能站。由于它輕便且能脫離計算機獨立工作，特別適合多地輪檢與停電窗口緊張的現場作業，是繼保班組的通用主力儀器。它把保護裝置從看不見的邏輯，變為可測量、可驗證的具體指標，是電網安全運行中不可或缺的一道把關環節，也為運行人員提供了可靠的置信依據，其價值在每一次正確動作的背后都得到體現。

在Megger的繼電保護測試儀家族中，FREJA 546與SMRT系列定位各有側重，選型應看測試規模與功能深度。FREJA 546的突出之處包括：每相最高約六十安、三百伏的大電流高功率輸出；四個電壓通道配合可變通道可擴展出六個電流，便于測試三相電流差動繼電器而無需挪動接線；內置動態衛星同步，支持端到端的整組試驗；并兼容IEC 61850相關測試。若工作以常規單裝置校驗、過流與距離保護為主，且重視面板獨立操作與輕便性，FREJA 546非常合適；若需要更多通道或特定單相配置，再考慮SMRT各型號。實際選型還應權衡是否需要計算機聯機自動測試、諧波與暫態回放能力，以及是否要覆蓋智能變電站的新協議，從而選出最契合的機型。結合本單位保護裝置的類型、數量與工作量來權衡，并考慮未來智能站協議的擴展，才能選到真正順手且不會很快過時的測試平臺，避免資源錯配的發生。

在電網與發電廠的運維體系中，FREJA 546是繼電保護校驗的核心裝備。保護定值關系到電網故障時能否正確隔離故障、保住健全部分，而FREJA 546能把這些看不見的邏輯與特性量化呈現。繼保班組借助它完成新投運驗收、定期校驗與事故分析，及時發現繼電器特性漂移、接線錯誤與定值偏差，把隱患消除在故障之前。其六電流擴展能力特別適合三相電流差動保護的測試，衛星同步則支撐跨間隔、跨廠站的端到端整組驗證，IEC 61850兼容又讓它跟上智能站步伐。測試結果形成電子檔案，可與歷次數據比對，支撐狀態評價與趨勢管理。憑借輕便、高精度與脫離計算機也能工作的特點，它顯著提升現場校驗效率，是守護電力系統安全穩定運行的重要工具。它的存在直接關系著電網發生故障時保護能否正確、快速地動作，從而把停電范圍降到最低，是電力系統安全穩定運行的隱性守護者。

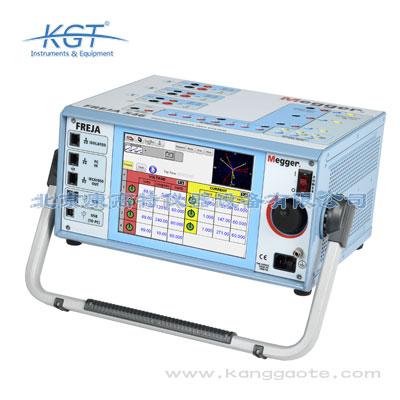

美國Megger FREJA 546是一款多功能、輕便的現場便攜式繼電保護測試裝置，專門用于變電站與發電廠中各類保護繼電器的二次測試與校驗。它的核心任務是向被測繼電器施加受控的電壓、電流及各類故障量，檢驗繼電器在不同工況下的動作行為是否符合整定與規程要求。設備內置高分辨率彩色觸摸屏并運行FREJA Local軟件，預置了大量測試程序與繼電器測試模板，既可在面板上獨立操作，也能連接計算機由FREJA Remote或FREJA Win軟件做全自動試驗。其輸出能力較強，每相電流最高約六十安、電壓最高約三百伏有效值，并具備四個電壓通道與三個電流通道，可變電壓通道還能擴展出六個電流，足以覆蓋絕大多數保護裝置的測試需求。作為繼保專業的通用測試平臺，它把原本繁瑣的現場試驗變得規范、可重復且高效，是班組開展定期校驗與驗收工作中不可或缺的得力助手，也成為現場繼保校驗長期信賴的選擇。

FREJA 546作為在電力現場使用的繼保測試儀器，其設計與合規遵循多項國際與行業標準。電磁兼容方面符合EN 61326:2006，低電壓與人身安全方面符合EN/IEC 61010-1，并通過相關的沖擊、振動與自由跌落等環境試驗，適合變電站與工業環境使用。在測試內容上，它內置了ANSI、IEC、BS142與IEEE等標準的時間曲線算法，并收錄了二十余家制造商、數百個特定繼電器型號的時間電流曲線，能夠直接按標準曲線做合格與否的自動判定。對于智能變電站，設備支持IEC 61850相關測試，契合數字化保護的發展。了解這些標準，有助于使用者在制定試驗方案時選取正確的曲線類型與判據，使校驗結果既符合規程，也便于與廠家資料橫向比對。掌握這些標準與合規依據，能讓試驗方案既有章可循、權威可信，又便于在驗收與審計中被各方認可，也為不同廠家設備建立了統一的比較基準，從而提升校驗工作的規范水平。

FREJA 546雖為測試源，但輸出端仍帶有危險電壓與電流，使用時必須謹慎。首先要在接線前確認被試裝置已停電、做好隔離與標識，防止誤向運行回路施加電量；接線由具備資質的人員完成，核對電流、電壓與開入開出端子，避免誤接損壞保護裝置或儀器。測試過程中人員應與帶電端子保持距離，儀器的開入量用于監視繼電器觸點，不應短接強電。設備主輸入為一百至二百四十伏交流、功耗約一千八百伏安，應使用合格的電源并可靠接地。面板獨立操作時也要留意輸出通道狀態，未使用的輸出應關閉。試驗結束先封鎖輸出再拆線，恢復現場安全措施。若做端到端整組試驗，還需與對側、調度協調，嚴格遵守作業票與反措要求。再智能的測試儀，也離不開嚴謹的安全措施與操作紀律來兜底，把標準化作業流程落到實處，才能真正杜絕誤接線與誤加壓帶來的風險。

FREJA 546的工作原理是用高精度的電壓、電流功率放大器輸出標準測試量，并通過內部故障計算器構造各種故障場景。它的故障計算器提供過流、電壓、頻率、阻抗、對稱分量、功率擺動與故障定位七種模式，可自動計算故障分量并送入測試屏幕。配合諧波功能，用戶還能疊加二次、三次、五次、七次諧波來模擬含諧波的真實電流，專門驗證諧波制動型差動繼電器。輸出精度方面，交流電壓與交流電流的典型準確度均為讀數的正負百分之零點零五加量程的正負百分之零點零二，相角準確度約正負零點零二度，頻率可由直流一直到一千赫茲連續調節，并能回放COMTRADE格式的暫態錄波。正是這種高精度與靈活性，使它能逼真復現現場故障，從而可靠判斷繼電器動作值、返回值與動作時間。這種集高精度輸出、故障構造與柔性測試于一體的設計，正是現代繼保測試儀應對復雜保護的關鍵。

FREJA 546為變電站與工業環境設計，抗干擾與通信都有充分考慮。電磁兼容方面符合EN 61326:2006，在開關操作產生的瞬變與強電磁場中能穩定工作而不死機或誤輸出。通信接口豐富，配有三個以太網口、兩個USB A口、一個USB B口以及藍牙，既可通過網線或無線把多臺設備聯起來做端到端同步試驗，也能方便地導出數據、連接計算機做自動測試。其動態衛星同步功能借助全球定位系統實現兩側測試的嚴格時間對齊，使長距離的整組試驗不再受布線限制。設備工作溫度范圍約零到正五十攝氏度、存儲可達零下二十五到正七十攝氏度，并能在一覽高度內滿負荷運行，適應戶外與戶內多種現場條件，整體可靠性滿足繼保校驗的高要求。這些在電磁兼容、通信與機械環境上的設計，讓它足以應對變電站戶內戶外各種現場條件下的繼保試驗任務，也方便多人多機協同作業。

FREJA 546的試驗報告以曲線與表格呈現測試結果，判讀要點在于與標準或廠家曲線比對。以定時測試為例，軟件會自動把實測的動作電流、動作時間畫在所選時間電流曲線上，并把測試點與該曲線的理論值比較：落在容許帶內的點顯示為綠色、判定合格，超出容許帶的點顯示為紅色、判定不合格。用戶可選擇多達十五個測試點，若整定倍數改變，理論脫扣時間會自動更新以便對照。對于阻抗與距離保護，設備把測得的動作特性與預設的MHO、半MHO或四邊形特性疊加，偏離即提示整定或元件異常。狀態序列試驗則按分閘、重合閘等步驟逐段核對時間與邏輯。借助這些可視化的合格與否標識，校驗人員能快速鎖定不合格項，形成留痕完整的檢驗報告。讀懂這些顏色與曲線標識，校驗結論就一目了然，便于快速決策、閉環整改與責任界定，也讓報告更具說服力。

用FREJA 546完成過流繼電器定時測試通常這樣操作：在觸摸屏進入相應測試程序，選擇過電流測試功能，并按繼電器型號或標準曲線設定參數，例如額定電流、瞬時值、時間撥號與曲線形狀；接好測試儀的電流輸出到繼電器電流繞組，電壓與開入量接到相應端子，確認接線無誤；啟動平滑斜坡或脈沖斜坡，儀器自動從起始值逐步增大電流，記錄繼電器吸合的動作電流與動作時間；切換方向可測返回值。測試中可設預故障與故障兩個狀態并觀察觸點活動，結果自動存入內部存儲器。結束后把數據導入計算機，軟件會把實測點與所選標準時間曲線疊加比較，超出范圍的測試點以紅色標示、合格點以綠色標示，自動給出合格或不合格結論，并生成可歸檔的試驗報告。規范的流程、自動的曲線比對與清晰的判據，使每一次校驗結果都經得起復核與追溯，也便于形成標準化的作業記錄。
