美國Megger FREJA543繼保測試系統的工作原理是通過內部的數模轉換與功率放大電路，把測試程序設定的電氣量由四路電壓通道和三路電流通道輸出到被試繼電保護裝置。儀器在輸出電氣量的同時采集裝置的動作行為，對比預設期望值來判定繼電器動作是否正確。當每相輸出功率達到三百伏安時，電流通道最高可輸出六十安培的大電流，滿足高阻抗或大容量繼電器對測試電流的要求。FREJA Local 界面內置的第二代自動與半自動邏輯，讓操作者能手動設定穩態與動態測試序列；而 FREJA Win 軟件則可在計算機端編排復雜的故障仿真序列，實現更全面的繼電保護特性驗證與自動化判定。整個測試過程形成一個輸出、采集、比對的閉環，儀器按預設判據自動記錄動作點與返回點，減少人工讀表誤差。這樣的設計使 FREJA543 既適合做單項定值核對，也能勝任包含多變化階段的綜合性動態試驗，為繼電保護裝置全面評估提供可靠數據支撐。

美國Megger FREJA543繼保測試系統在數字化變電站測試中支持 IEC 61850 通信協議相關的測試功能，能夠對接基于該標準的智能變電站過程層與站控層設備。IEC 61850 作為變電站通信網絡與系統的國際標準，定義了保護裝置之間以及測試儀與裝置之間的報文交互方式，FREJA543 借助相應測試能力可以對符合該標準的繼電保護設備進行收發與解析驗證。除數字化接口外，儀器在常規電氣量輸出與測量方面遵循通用的繼電保護試驗方法，用于驗證繼電器在額定與故障工況下的動作行為。對于傳統繼電器與微機保護，FREJA543 以模擬量輸出結合動作接點采集的方式完成試驗，并不依賴特定通信標準，因此適用范圍較廣。關于設備遵循的具體國家與行業引用標準，資料中未逐一列出，實際作業時應以現場檢定規程和被試裝置技術條件為準，確保試驗方法與被試保護類型相匹配。

美國Megger FREJA543繼保測試系統的核心輸出能力來自其四路電壓通道與三路電流通道的組合。四路電壓通道可分別施加不同幅值與相位的電壓，用于模擬三相電壓、零序或負序分量；三路電流通道對應三相電流輸出，能夠獨立調節幅值與相位以構造各類故障電流。在功率方面，當每相輸出功率為三百伏安時，電流通道最高可輸出六十安培，屬于大電流、高功率輸出水平，足以驅動大多數中高壓繼電器與小型電流互感器負載。這樣的通道配置使 FREJA543 既能完成單相與三相常規保護試驗，也能搭建較復雜的復合故障工況。在工程實踐中，四電壓三電流的配置已能覆蓋絕大多數配電與輸變電保護的單相、三相及序分量試驗需求。若遇到需要更多電流通道的復雜變壓器差動或母線保護試驗，則需選用通道數量更多的機型。FREJA543 以相對精簡的通道規模換取了輕量與易用，定位清晰，適合作為現場常規校驗的主力便攜設備。

使用美國Megger FREJA543繼保測試系統時，應注意接線安全與輸出范圍控制。由于電流通道在每相三百伏安時可輸出高達六十安培，接線端子與試驗線必須選用足夠截面積的導線并緊固可靠，避免大電流下過熱。測試前應先核對被試繼電保護裝置的額定輸入，確保施加的電壓與電流不超過裝置允許范圍。在現場進行動態與端到端測試時，需確認全球衛星定位同步狀態正常，以保證兩側數據時間基準一致。儀器觸摸屏與接口應保持干燥清潔，避免在極端溫濕度環境下長時間暴露。測試結束應先斷開高壓輸出再拆除接線，防止殘余電荷造成危險。搬運儀器時應避免劇烈碰撞與跌落，保護觸摸屏與內部功率模塊。試驗線在使用前應檢查絕緣與連接片是否完好，發現破損及時更換。現場作業還應遵守停電、驗電、掛接地線的安全組織措施，確認被試回路與運行設備有效隔離后再接入測試儀，杜絕誤入帶電間隔。

在選購繼電保護測試設備時，美國Megger FREJA543繼保測試系統屬于輕型便攜式多功能機型，與同品牌的 SMRT 系列以及多相繼保測試儀形成互補。FREJA543 的優勢在于內置觸摸屏可單機操作，無需依賴電腦即可完成手動與半自動測試，適合現場快速校驗；其四路電壓通道與三路電流通道組合在面對大多數中低壓保護時已能滿足需求。對于需要六路或更多電流通道、更高輸出功率的三相復雜測試，可考慮 SMRT 系列或多相繼保測試儀。若用戶更看重由計算機統一編排全自動序列，FREJA543 配合 FREJA Win 軟件也能勝任?？傮w看，它在便攜性、單機可用性與自動化之間取得了較好平衡。對于以現場快速排查、單項保護復核為主的使用者，FREJA543 的單機觸摸屏方案能減少攜帶電腦的負擔；而對于需要實驗室批量化出廠試驗的用戶，它同樣可接入工作站實現標準化。明確自身通道數量、輸出電流與自動化需求，是選定機型的關鍵。

美國Megger FREJA543繼保測試系統在進行長距離端到端繼電器測試時，采用動態全球衛星定位系統同步技術來保證兩端測試裝置的時間基準一致。端到端測試常用于驗證線路縱聯保護，需要在線路兩側幾乎同時施加電氣量并比對動作，若兩側時鐘不同步就會產生誤差。FREJA543 的動態衛星同步功能可在戶外現場利用衛星信號鎖定時間，使兩側測試儀共享統一時標，從而抑制因時間漂移帶來的干擾與誤判。在常規單機測試中，儀器依靠內部高精度時鐘與穩定的數模輸出保持測試一致性。對于電磁環境復雜的變電站開關場，建議按規范做好測試線屏蔽與接地，進一步降低外部干擾對測量與動作判定的影響。當現場無法穩定接收衛星信號時，可改用儀器內部時鐘并盡量縮短兩側操作時差，或回到單機本地比對方式完成試驗。良好的測試線布線與可靠接地，是抑制強電磁干擾、保證測量精度的通用做法，應作為每次現場測試的標準動作。

美國Megger FREJA543繼保測試系統主要面向電網公司、發電廠以及軌道交通行業的繼電保護校驗工作。在變電站檢修現場，它可以對線路保護、變壓器差動保護、母線保護等開展定值核對與動作特性試驗。在發電廠與軌道交通電氣設備的預防性維護中，FREJA543 能夠驗證過流、過壓及方向保護在真實電氣環境下的響應是否正確。對于繼電保護裝置的出廠調試與新裝投運前的驗收，該儀器借助四路電壓與三路電流通道組合，可模擬多種故障工況，幫助技術人員確認保護邏輯無誤。其便攜式結構讓單個工作人員也能攜帶到不同間隔的開關場完成測試，非常適合流動性強的現場校驗任務。在新能源場站與工礦企業的自有變電站中，該儀器同樣可用于進線保護與主變保護的周期性校驗。由于其體積輕巧、無需復雜部署，運維班組可在一次出車中完成多個間隔的測試，縮短設備停電窗口。

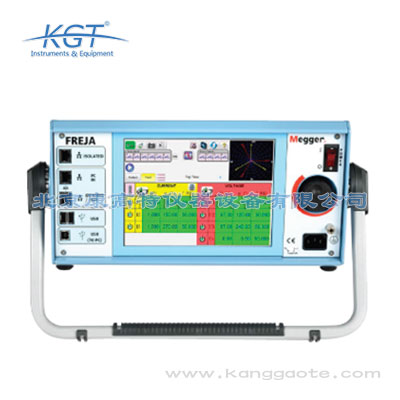

美國Megger FREJA543繼保測試系統是一款輕型便攜式通用繼電器測試設備，專門用于對電力系統中的繼電保護裝置開展功能驗證、定值校驗與特性試驗。該儀器同時支持兩種操作方式，既可以通過機器內置的高分辨率觸摸屏運行 FREJA Local 軟件進行手動與半自動測試，也能夠配合 FREJA Win 軟件在計算機上完成全自動測試流程。FREJA543 配備了四路電壓通道與三路電流通道，能夠靈活組合輸出多種電氣量，對過流、過壓、方向、差動等各類繼電器進行施加與測量。其輕巧便攜的結構方便運維人員帶到變電站現場使用，高清全彩顯示界面使測試數據讀取清晰直觀，預置的自動測試程序則可減少重復設置并提升現場校驗效率。通過這套設備，技術人員能夠在設備投運前或檢修后確認保護邏輯、動作時間與定值的一致性，從源頭降低繼電保護誤動或拒動引發的電網風險。FREJA543 將觸摸屏單機操作與電腦全自動控制融為一體，既照顧了現場靈活性，也兼顧了實驗室標準化試驗的要求，是繼電保護校驗中常用的便攜式測試工具之一。

美國Megger FREJA543繼保測試系統的操作十分直觀。現場使用時，操作者可直接通過儀器正面的高清全彩觸摸屏進入 FREJA Local 界面，該界面是第二代自動與半自動手動用戶界面，提供預置的自動測試程序，用戶只需選擇對應繼電器的測試模板并確認參數即可開始穩態或動態測試。對于需要更復雜故障序列的場景，可將儀器連接計算機，使用 FREJA Win 軟件在電腦上完整控制測試過程，編排多段輸出與動作判定邏輯。單機模式無需外接電腦，適合快速完成單項保護校驗；電腦模式則適合批量與標準化試驗。測試過程中界面實時顯示電壓、電流與動作狀態，便于現場讀數與記錄歸檔。在 FREJA Local 界面中，常用測試類型已做成模板，操作者填入定值與步長后儀器即可自動執行并給出結果，降低了上手難度。計算機端的 FREJA Win 則適合把多步測試串聯、并把結果統一導出，便于建立標準化試驗流程與歷史數據庫。

美國Megger FREJA543繼保測試系統對測試結果的判定，依賴于儀器輸出電氣量后對被試繼電保護裝置動作行為的采集與比對。在過流、過壓等定值類試驗中，測試儀按設定序列輸出電流或電壓，并捕獲裝置的動作時刻與返回值，據此計算動作值、返回值與動作時間，與整定定值進行核對。若裝置動作值落在允許誤差帶內且動作時間符合預期，可判定保護功能正常；若明顯偏離定值或發生拒動、誤動，則提示保護存在異常。借助 FREJA Win 軟件，測試結果可生成結構化報告，便于歸檔與分析。對于動作時間類指標，儀器記錄從輸出投入到裝置動作的時間間隔，與定值單上的時間級差進行對照。若多次測量結果離散度過大，應檢查接線接觸、電源穩定以及同步狀態，排除測試側因素后再對裝置下結論。完整的測試記錄有助于形成設備健康檔案，支撐后續的趨勢分析。
