CBA 2000 斷路器診斷系統標配 6 路主觸頭加 6 路電阻觸頭輸入（每相兩個斷口，分三組），并可擴展至 12 或 18 路，同時提供 4 路（可擴 8 或 12 路）輔助定時輸入與最多 4 個跳閘閉合控制線圈。該儀器電阻觸頭量程 20Ω 至 10kΩ，主觸頭測試電流 50mA。ISA 在 CBA 2000 上以分組電氣隔離設計，滿足多斷口斷路器同步診斷的需要，適配復雜高壓與超高壓站的多斷口結構。CBA 2000 標配 6+6 路觸頭輸入并可擴展至 12 或 18 路，提供 4 路（可擴 12 路）輔助定時輸入與最多 4 個控制線圈；ISA 以分組電氣隔離滿足多斷口斷路器同步診斷，適配復雜高壓與超高壓站結構。CBA 2000 以獨立單元設計與 TDMS 軟件，支撐斷路器機械與電氣特性的現場完整診斷。

意大利ISA CBA 2000斷路器診斷系統是一套用于斷路器機械與電氣特性評估的完整測試平臺，可對各類斷路器執行高可靠性的現場診斷，被公認為執行完整可靠診斷的首選方案。該斷路器診斷系統將時間與運動分析、接觸電阻測量和線圈驅動控制集成于一臺獨立單元，內置二百安微歐計，支持靜態與動態接觸電阻測量，覆蓋主觸頭與電阻觸頭的導通狀態評估。CBA 2000可在不開蓋解體的情況下，對分閘、合閘及三相動作全過程進行記錄與分析，直接在現場完成結果評估，無需強制連接電腦。ISA為此設備配備大型圖形高亮度陽光屏，使運維人員能夠在超高壓與高壓變電站的噪聲環境下清晰讀取曲線。憑借完整的診斷能力、便攜的獨立形態與最多四臺同步擴展的特性，CBA 2000成為斷路器狀態評價與預防性維護的重要工具，并可現場存儲五百個測試結果與六十四個預定義測試計劃。

選擇意大利ISA CBA 2000斷路器診斷系統時，應重點考察觸頭通道規模、線圈驅動能力與采樣精度三項指標，并結合待測設備結構綜合判斷。該斷路器診斷系統若待測設備為多斷口斷路器，需確認主觸頭與電阻觸頭是否擴展至十二路或十八路，以匹配每相斷口數，避免通道不足遺漏斷口。CBA 2000的線圈驅動最大直流三百伏、三十安，可覆蓋多數分合閘線圈；線圈電流量程二點五至二十五安應滿足待測線圈范圍，電流精度為讀數零點五百分比加量程零點一百分比。采樣方面，二十千赫最高速率與讀數零點零二五百分比加五十微秒的時序精度，決定了動作捕捉的細致程度。此外，輔助事件輸入路數與模擬輸入隔離等級直接影響外部節點與信號的可靠接入，選型時不可忽視。CBA 2000可保存五百項測試與六十四個方案，便于同類設備橫向比對與歷史追溯。ISA強調應結合變電站實際斷口數與試驗頻次確定配置，使斷路器診斷既滿足當前需求，也保留后續擴展余量。

意大利ISA CBA 2000 是一套用于對各類斷路器進行完整測試的斷路器診斷系統，也是高精度的時間與運動分析儀，內置 200A 微歐計并支持動態接觸電阻測量。該儀器在測試斷路器時提供極高的準確性，被公認為執行完整可靠診斷的首選方案。CBA 2000 可獨立完成靜態與動態接觸電阻測量，并直接在現場分析與評估結果顯示，無需強制連接 PC，適合變電站現場的斷路器機械與電氣特性診斷。CBA 2000 支持靜態與動態接觸電阻測量，并可直接在現場分析評估結果，無需強制連接 PC；其所有電路設計確保可在超高壓與高壓變電站噪聲環境中安全可靠運行，是完整斷路器診斷的首選方案。CBA 2000 以獨立單元設計與 TDMS 軟件，支撐斷路器機械與電氣特性的現場完整診斷。

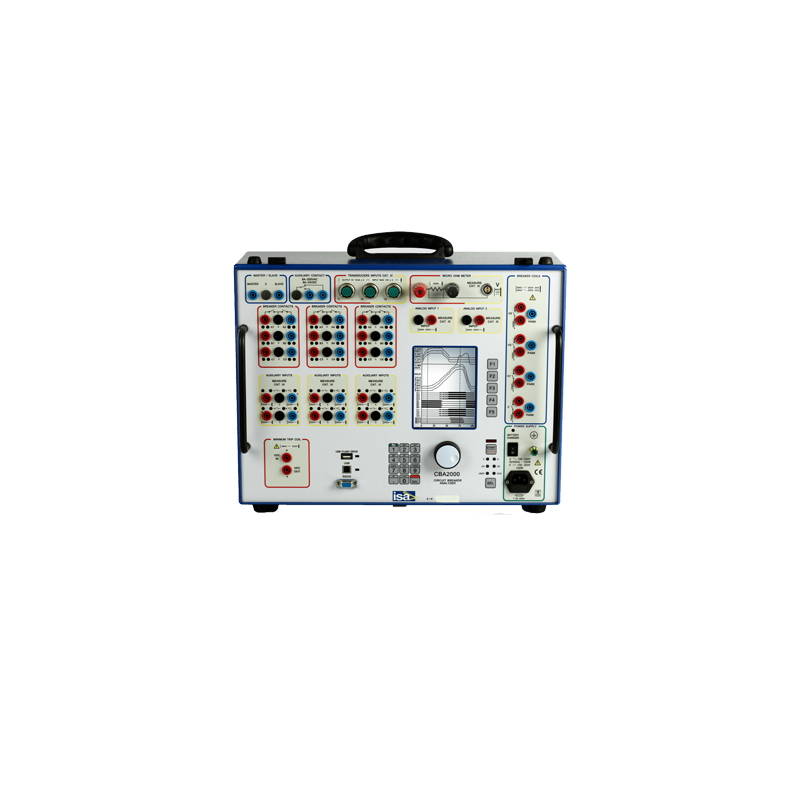

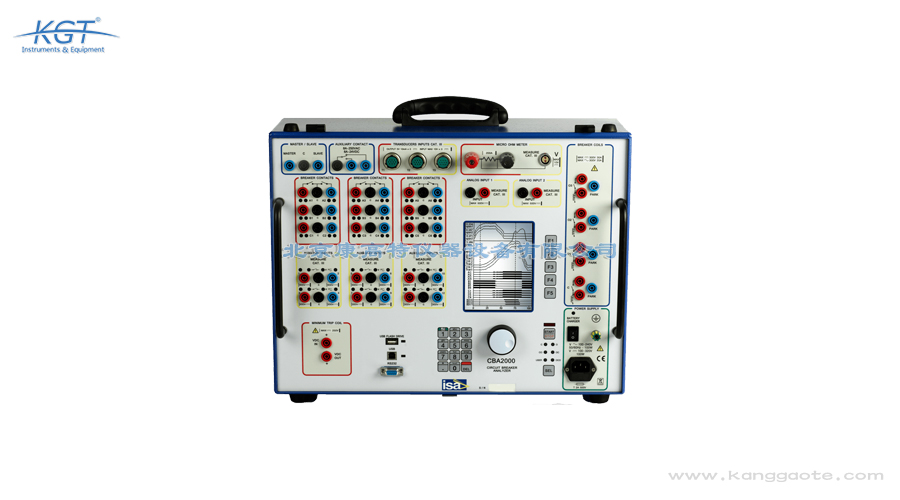

CBA 2000 斷路器診斷系統是一臺帶大型圖形顯示器的獨立單元，內置 200A 微歐計、運動分析、多路觸頭與線圈采集，無需強制連接電腦即可現場分析。該儀器所有電路設計確保可在超高壓與高壓變電站的噪聲環境中安全可靠運行，并最多存儲 500 個結果。ISA 以 CBA 2000 的獨立性、準確性與耐久性，使運維人員能攜單臺設備完成斷路器機械與電氣特性的完整現場診斷，減少對外設的依賴。CBA 2000 是一臺帶大型圖形顯示器的獨立單元，內置 200A 微歐計、運動分析與多路觸頭線圈采集，最多存儲 500 個結果；ISA 以獨立性、準確性與耐久性，使運維人員攜單臺設備完成斷路器完整現場診斷。CBA 2000 以獨立單元設計與 TDMS 軟件，支撐斷路器機械與電氣特性的現場完整診斷。

CBA 2000 斷路器診斷系統內置用于運動分析的數字化傳感器，結合行程與速度分析功能，可在現場直接計算觸頭行程、超程與分合閘速度。該儀器作為獨立單元，配備大型圖形高亮度陽光屏，直接在現場展示分析與結果。ISA 在 CBA 2000 上使運動曲線與電氣時序同步呈現，幫助診斷機構傳動特性，特別適合戶外變電站強光環境下的斷路器機械特性校驗與狀態評價。CBA 2000 內置數字化傳感器結合行程與速度分析，可在現場直接計算觸頭行程、超程與分合閘速度，配合大型圖形高亮度陽光屏展示；ISA 使運動曲線與電氣時序同步呈現，利于戶外強光下機械特性校驗。CBA 2000 以獨立單元設計與 TDMS 軟件，支撐斷路器機械與電氣特性的現場完整診斷。

意大利ISA CBA 2000斷路器診斷系統的操作序列設計遵循國際通用的斷路器試驗邏輯，支持開、合、開合、合開、開合開等自由組合，并可定制操作序列以擴展覆蓋范圍，滿足不同制造廠家的試驗要求。該斷路器診斷系統依據相關國家標準對觸頭時序、速度行程與接觸電阻進行評估，使試驗結果具備規范可比性，便于橫向?qū)φ张c趨勢分析。CBA 2000所有電路設計確保能在超高壓與高壓變電站的噪聲環境中安全可靠運行，滿足現場強干擾條件下的合規要求。通過TDMS生成的報告包含完整時序、曲線與判定，滿足質量追溯要求，使每次斷路器診斷都可被復核與歸檔。CBA 2000支持的開合邏輯與定制序列，也契合制造廠家給定的試驗大綱，保障試驗過程合規。CBA 2000的電路設計針對超高壓與高壓變電站噪聲環境做了強化，使合規試驗在強干擾現場同樣穩妥。ISA以統一軟件生態貫通測試集，讓CBA 2000的診斷結論在標準框架下保持前后一致，便于跨站點的結果互認與比對。

意大利ISA CBA 2000斷路器診斷系統主要服務于電網、電廠及其他擁有高壓開關設備的單位，覆蓋超高壓與高壓變電站的現場診斷場景。該斷路器診斷系統適用于新安裝斷路器的交接試驗、在運設備的周期性預防性試驗，以及故障后的狀態復測，能夠貫穿設備從投運到退役的全生命周期。CBA 2000可在強電磁噪聲的戶內外變電站中穩定運行，對少油、真空、六氟化硫等多種類型斷路器開展機械特性與導電回路診斷，適配不同滅弧介質的設備。ISA針對大型組合電器提供多臺同步能力，單次試驗即可覆蓋多斷口設備，在統一時基下完成同期測量。在電網與電廠的運維班組日常中，CBA 2000常用于年度檢修與狀態評價，幫助掌握觸頭磨損與機構老化趨勢。ISA使該設備既能承擔常規斷路器的例行試驗，也能應對組合電器等大型設備的協同診斷，配合最長一千秒記錄與現場直讀，顯著提升變電站巡檢的覆蓋廣度與響應速度。

意大利ISA CBA 2000斷路器診斷系統的標準操作遵循準備、接線、執行與評估四個階段，強調安全與規范并重。該斷路器診斷系統開機后先在被測斷路器兩側做好安全隔離并確認無電壓，按每相斷口接入主觸頭與電阻觸頭引線，并連接行程傳感器與分合閘線圈驅動線，核對極性后固定。CBA 2000上選擇預設測試計劃或新建序列，設定采樣速率、記錄時長與操作邏輯后啟動，儀器按開合序列自動觸發并采集線圈電流與觸頭狀態，最多可記錄一千秒。試驗結束后，CBA 2000在現場陽光屏直接顯示運動曲線與電阻結果，也可經ISA的TDMS軟件導出報告與趨勢圖。執行前還需核對測試計劃與設備銘牌一致，必要時應先做空載驗證再接入正式回路。CBA 2000在采集結束后會自動保存結果，操作人員應現場確認曲線完整再拆除引線。ISA建議將每次斷路器診斷數據歸檔至TDMS，配合五百個結果與六十四個計劃的管理容量，形成連續的設備健康檔案。

意大利ISA CBA 2000斷路器診斷系統的工作原理是同步觸發并采集斷路器動作過程中的多路電氣與機械信號，以此還原機構的真實響應。該斷路器診斷系統通過線圈驅動模塊按設定序列控制分閘與合閘，同時以高達二十千赫的采樣速率記錄線圈電流、主觸頭與電阻觸頭狀態以及行程傳感器信號，并借助輔助事件輸入捕捉外部節點變化。CBA 2000利用內置二百安微歐計在合閘瞬間完成靜態與動態接觸電阻測量，將導通變化與機構運動曲線在時間軸上對齊，從而識別三相不同期與卡滯。ISA借助TDMS軟件對采集數據做時間基準統一，把觸頭時序、速度行程和電阻變化綜合呈現，還可執行最小跳閘線圈測試與三相同時跳閘試驗。CBA 2000在線圈電流專用通道實時顯示波形，便于現場即時判斷分合閘線圈動作是否正常，并把動態接觸電阻變化與機構運動在同一時間軸疊加。ISA將高分辨率采集與現場顯示一體化，使斷路器診斷從接線到結論的鏈路大幅簡化，最長一千秒的記錄足以容納緩慢的機構動作全過程。
