CAT-H斷路器分析儀/計時器在復雜電磁環境中保持穩定，關鍵來自其突出的抗干擾設計與合規的電磁兼容標準。儀器明確符合電磁兼容指令與EN 61326-1標準，具備抵御變電站、工業廠區等強電磁場干擾的能力，在斷路器動作產生的高頻暫態與地電位抬升環境下仍能準確計時。硬件層面，設備采用多重過壓過流防護機制保護測量通道，配合屏蔽接法與合理的接地設計，降低共模干擾對時間基準的影響；二十千赫茲的高采樣率使短暫的動作邊沿被充分捕獲，減少因噪聲引起的誤觸發。軟件層面，內置算法對采集到的電壓、電流與時間序列進行判別與濾波，確保分合閘時刻判定穩定。正是這種標準合規、硬件防護與高采樣相結合的設計，使CAT-H適合在電磁環境惡劣的變電站與開關站現場持續開展斷路器機械特性測試。即便在鄰近隔離開關操作或雷擊暫態的工況下，儀器仍能保持計時穩定，保障診斷結論的可信度。

CAT-H斷路器分析儀/計時器的標準操作流程圍繞接線、模式設定與結果分析三個步驟展開。接線階段，先將主觸點輸入通道接入斷路器三相主觸點，將線圈控制通道、直流電流鉗與直流電壓通道分別接至對應回路，確保各通道連接可靠并處于安全隔離狀態。模式設定階段，通過五點七英寸觸摸屏選擇所需操作模式，包括單分、單合、合分、分合、分合分以及線圈控制等，還可設定觸發方式來自線圈控制、電流鉗或電壓通道；設備支持在線與離線兩種測量，并可由控制室、本地開關或外部測試設備啟動斷路器操作。結果分析階段，測試完成后CAT-H在屏幕上以圖形與數字顯示分合閘時間、同期參數與彈跳次數，最多可疊加四條記錄比較，也可借助DV-Win軟件進一步縮放與導出。整套流程由直觀界面引導，適合現場快速完成斷路器機械特性診斷。若需出具正式報告，還可將屏幕截圖與軟件導出的曲線一并歸檔，形成可追溯的測試記錄。

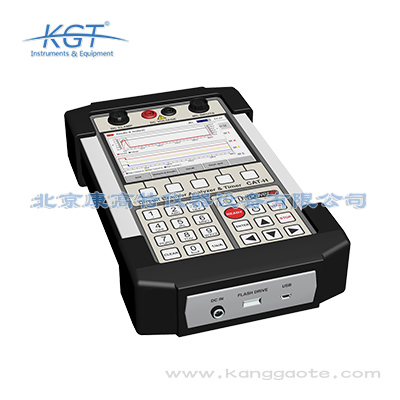

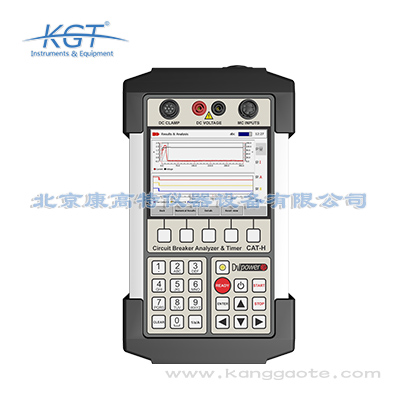

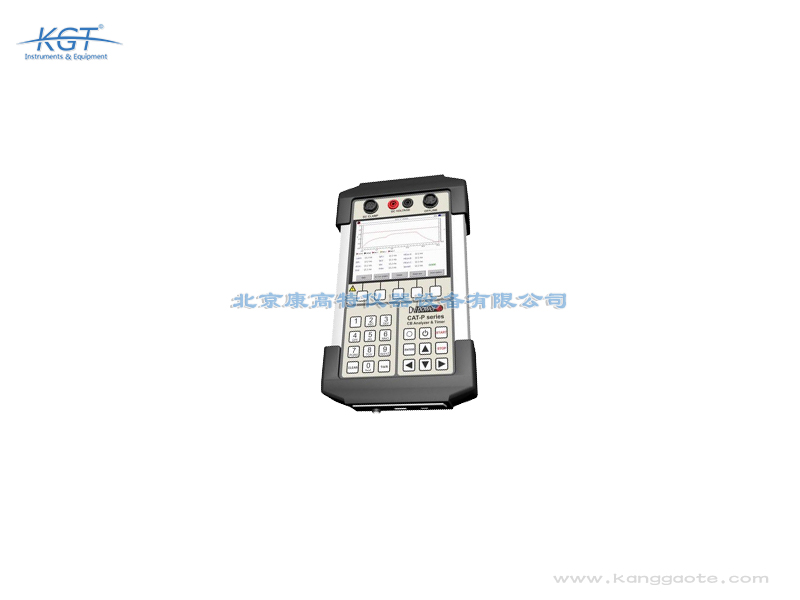

CAT-H斷路器分析儀/計時器是瑞典DV Power推出的一款斷路器機械特性測試儀器，主要用于高壓斷路器的分合閘時間、同期參數、彈跳次數與線圈電流等關鍵機械特性量的精準測量，為變電站設備檢修、高壓開關柜運維與電氣設備出廠性能檢測提供量化依據。這款儀器搭配高精度計時采集模塊，能夠穩定捕捉斷路器動作過程中的微小時間差異，并同步檢測速度與行程特性，幫助運維人員評估操動機構的健康狀態。CAT-H斷路器分析儀/計時器內置大容量存儲，可批量留存多組測試記錄，配合直觀的操作界面快速完成參數設定與結果分析，滿足電力預防性試驗的規范要求。整機重量僅一點四千克，采用內置電池供電，便于在變電站現場與野外作業中靈活移動使用，是斷路器機械特性診斷的常用工具，其測量結果既可用于日常巡檢，也可作為設備大修與狀態評價的重要參考。

CAT-H斷路器分析儀/計時器的核心工作原理是對斷路器動作過程進行高分辨率時間采集與多通道狀態判別。設備通過主觸點輸入通道實時監測三相觸點的通斷狀態，依據閉合小于十歐姆、開啟大于五千歐姆的接觸電阻閾值判斷主電弧觸點的動作時刻，并由高達二十千赫茲采樣率的時間測量電路以零點零五毫秒的分辨率記錄分合閘時刻。儀器還接入線圈控制通道、直流電流鉗通道與直流電壓通道三類觸發器，同步捕獲開閉線圈電流、輔助觸點動作與直流電源接入過程，從而完整還原斷路器的動作序列。借助內置算法，CAT-H將采集到的電壓、電流與時間數據解算為分合閘時間、同期差與彈跳次數，并在五點七英寸觸摸彩屏上以圖形與數字雙重形式呈現，使機械特性分析既精確又直觀。該原理使CAT-H無需依賴外部計時裝置即可獨立完成斷路器全過程的機械特性捕捉，特別適合現場快速診斷。

使用CAT-H斷路器分析儀/計時器時，首先要重視高壓安全，斷路器分合閘過程中會出現高電壓與大電流，接線前須確認被測設備已按規程隔離放電，并由具備資質的人員操作，嚴禁在帶電狀態下觸碰測試端子。其次要重視通道連接正確，主觸點、線圈控制、電流鉗與電壓通道須對應接入，避免通道錯接導致計時基準偏差或設備損壞。第三要合理利用內置防護，儀器自帶多重過壓過流保護機制，但現場仍應核對被測回路參數是否在允許范圍內，防止超限沖擊。第四要關注供電與環境，設備使用內置鋰離子電池正?？晒ぷ靼诵r，低溫或長期存放后應先充電；操作溫度為零下十攝氏度到正五十五攝氏度，濕度不超過無凝結的百分之九十五，超出范圍會影響讀數。第五要規范存儲，測試結束后及時導出數據并妥善收納，保障觸摸屏與接插件長期可靠。

CAT-H斷路器分析儀/計時器由高精度計時采集模塊、多通道輸入單元、觸摸顯示單元、內置電源與數據分析軟件共同構成。計時采集部分提供三個主觸點輸入通道，每相一個，能夠依據閉合小于十歐姆、接觸電阻十到五千歐姆、開啟大于五千歐姆的判據識別主電弧觸點動作，并以零點零五毫秒的分辨率、讀數的零點零五百分比精度完成時間測量。觸發與測量部分包含線圈控制雙通道、直流電流鉗通道與直流電壓通道，電流鉗額定電流達三百安有效值，電壓測量范圍為正負三百伏，覆蓋斷路器動作的全要素采集。顯示部分采用五點七英寸觸摸屏，以圖形與數字呈現結果。供電部分使用十二伏直流輸入與兩節三點七伏二千九百毫安時鋰離子電池，正常續航八小時，亦可接九十到二百六十四伏交流市電。配套DV-Win軟件負責數據下載、光標分析與格式導出，構成完整的斷路器診斷工作鏈。

使用CAT-H斷路器分析儀/計時器完成測試后，結果研判應以分合閘時間、同期差、彈跳次數與接觸電阻四類核心數據為據。分合閘時間反映操動機構動作速度，應與設備廠家給出的合格范圍對照，明顯偏長或偏短都提示機構卡滯、彈簧疲勞或液壓異常。同期參數體現三相動作的一致性，三相之間分合閘時刻差異超出規定即說明傳動機構存在不同步隱患。彈跳次數與彈跳時間表征觸點閉合時的抖動，過多彈跳會加劇觸頭燒損并影響開斷能力。接觸電阻方面，CAT-H依據閉合小于十歐姆、開啟大于五千歐姆的閾值判別主觸點狀態，阻值異常往往意味著觸頭氧化或壓緊不足。為提升判定可靠性，可在同一條件下多次測量，并利用五點七英寸屏疊加多條記錄或DV-Win軟件橫向比對，最終綜合各項指標形成斷路器機械狀態結論。對于趨勢性劣化，建議將本次數據與歷史檔案連續對比，以便在故障前及時發現機構性能衰減。

CAT-H斷路器分析儀/計時器適用的場景主要集中在高壓開關設備的機械狀態評估。在電網變電站的例行檢修與預防性試驗中，它用于對斷路器開展分合閘時間、同期性與彈跳次數的定量檢測，驗證操動機構是否在合格范圍內動作。在高壓開關柜與組合電器的出廠驗收與交接試驗中，儀器可記錄三相主觸點與輔助觸點的動作時序，作為設備性能合格的依據。在發電廠與工礦企業的自備變電站，運維人員借助其內置電池與便攜結構，在停電檢修窗口快速完成現場測試，無需依賴外接電源。對于存在預插入電阻的斷路器，CAT-H還能測量電阻值并評估變電站蓄電池狀態。無論是室內配電裝置還是戶外變電站，這臺斷路器分析儀都能在電磁環境復雜的現場穩定工作，支撐斷路器全壽命周期的運維管理。借助便攜與內置電池特性，單個班組即可完成多間隔的連續測試，顯著提升檢修作業效率。

CAT-H斷路器分析儀/計時器相比同類斷路器測試設備具有多項突出特點。其一是高度便攜，整機重量僅一點四千克并采用內置鋰離子電池供電，正?？墒褂冒诵r，擺脫了現場拖線困擾，適合頻繁移位的巡檢作業。其二是顯示直觀，配備五點七英寸觸摸屏彩色顯示器，能夠以圖形形式疊加多達四條記錄進行現場比對分析。其三是功能完整，除分合閘計時外還支持速度、行程特性同步檢測，并覆蓋單分、單合、合分、分合、分合分等多種操作模式及線圈控制。其四是數據延展性強，配套DV-Win軟件可下載測試結果，進行光標縮放、自動單位轉換并導出為專用格式，與其他CAT系列儀器的數據統一分析。其五是現場適應好，自帶多重過壓過流防護并具備突出的抗電磁干擾能力，可在變電站強干擾環境中給出可信讀數。這些特點使它在斷路器機械特性測試中兼顧了便攜、精準與易用。

CAT-H斷路器分析儀/計時器在安全與電磁兼容方面遵循明確的國際規范。電氣安全層面，設備符合低電壓指令二零一四/三十五/EU并滿足IEC EN 61010-1標準，作為I類儀器按污染等級二級、安裝類別二級設計，保障在現場配電環境下的操作安全。電磁兼容層面，儀器符合電磁兼容指令二零一四/三十/EU，適用標準為EN 61326-1，既能抵抗變電站、工業廠區等復雜電磁環境的干擾，自身也不會對周邊精密設備造成超標輻射。在測試應用層面，CAT-H面向斷路器機械特性檢測，其測量項目與判定方式可滿足電力預防性試驗規范對分合閘時間、同期與彈跳等量的檢測要求。關于更具體的國家標準編號，公開資料未逐項列明，用戶在選型時可依據上述已公布的IEC與EN標準以及電力預防性試驗的適配性來確認其合規基礎。同時，設備在低電壓指令與電磁兼容指令雙重框架下取得CE符合性，進一步印證了其面向工業現場的安全與干擾防護能力。
