意大利ISA CBA 1000斷路器診斷系統適用于超高壓、高壓、中壓各類斷路器的檢測場景。它廣泛用于變電站與發電廠的投產調試及日常運維檢修，可獨立完成分合閘時序、線圈特性、動靜觸頭回路電阻、行程速度及最低動作電壓的全項試驗。設備整機電路經專項優化，可在強電磁干擾環境下穩定運行，配合TDMS軟件實現數據歸檔與歷史對比，支撐電網設備的預防性試驗與故障溯源。其便攜堅固結構適合現場頻繁轉場，是斷路器機械特性與電氣性能綜合診斷的現場適用系統，有助于縮短停電檢修窗口。整機電路專項優化，可在超高壓、高壓、中壓變電站與發電廠等強電磁干擾環境下穩定安全運行。支持分閘、合閘、分合、合分、分合分等自定義操作流程，覆蓋斷路器全生命周期機械特性試驗。CBA 1000內置200A純直流微歐計，支持靜態與動態回路電阻測試，集成高精度時間特性與行程速度分析模塊，可獨立完成斷路器全套試驗而無需外接電腦。

使用意大利ISA CBA 1000斷路器診斷系統的標準流程首先在被測斷路器上按接線圖連接分合閘線圈驅動線與各斷口的時間、電阻觸頭及輔助事件信號線，并確認通道隔離與量程設置。隨后通過本機觸控屏選擇或調用預存測試方案，設定分閘、合閘、分合、合分、分合分等操作序列。啟動后電子驅動按精準時序動作并以高速采樣記錄，儀器實時顯示線圈電流、行程速度與觸頭波形，自動完成分析與判定。CBA 1000測試數據存入本機或經軟件導出，必要時以最多四臺交叉同步聯動擴展通道。整套操作借助圖形顯示屏、按鍵與功能旋鈕即可完成，無需電腦控制，適合變電站現場頻繁轉場作業。測試結束后可經配套軟件導出結果，便于即時歸檔與復核。規范的操作序列與清晰的界面降低了人員培訓成本，使不同經驗的操作者都能穩定獲得可信數據。ISA的該斷路器診斷系統讓現場試驗流程標準化且高效，有效降低人為誤差。

意大利ISA CBA 1000斷路器診斷系統的數據與流程管理依托TDMS測試與數據管理軟件。TDMS是一套功能完備的軟件，兼容ISA全系列測試儀器，可完成試驗數據解析、自動生成檢測報告，并支持提前預設測試方案與歷史數據歸檔對比。儀器本機可獨立完成分合閘時序、線圈特性、回路電阻、行程速度及最低動作電壓的全項試驗與結果判定，現場無需電腦；測量通道電氣隔離、16位分辨率保障數據準確。其測試設置、采樣參數與報告格式圍繞斷路器機械特性診斷規范設計，滿足電網設備預防性試驗與故障分析對標準化、可追溯數據的要求，便于長期趨勢管理。本機可脫離電腦獨立工作，配備高亮陽光下可視大屏，直接完成數據分析與結果判定，內置存儲可保存250組測試數據與64套預設測試方案提升現場效率。

意大利ISA CBA 1000斷路器診斷系統的關鍵參數覆蓋線圈驅動、觸頭采集與回路電阻三大模塊。線圈驅動為標準兩路輸出（一路分閘加一路合閘），可選四路版本（三分閘加一合閘），采用電子驅動實現精準時序控制，最大輸出直流三百伏、三十安培。主觸頭采集提供六路主觸頭與六路電阻觸頭，電阻觸頭量程為二十歐至十千歐，測試電壓二十四伏、電流五十毫安，各組輸入通道相互電氣隔離。輔助事件輸入為四路，分兩組適配無源干觸點與有源濕觸點。CBA 1000的模擬量通道總數四路并可擴展至六路，回路電阻專用通道輸入量程為正負五伏，通用通道覆蓋行程、速度與站用蓄電池電壓。時間采集通道可同時捕捉多斷口動作，為三相斷路器提供完整的分合事件序列。各量程與通道均可由用戶按需設定，使單一設備適配多種電壓等級與結構形式的斷路器。ISA設計的這款斷路器診斷系統以緊湊參數架構滿足復雜斷路器的全面測試需求。

使用意大利ISA CBA 1000斷路器診斷系統須遵守高壓開關試驗安全規范。儀器線圈驅動輸出最高直流300V、30A，接線前須確認斷路器已停電、儲能已釋放并可靠接地，防止誤動與觸電。各輸出與輸入通道電氣隔離，但仍須按接線圖正確連接分合閘線圈與斷口信號，避免錯接損壞設備。測量應在額定環境內進行，設備雖經強電磁優化，仍須使測試引線遠離帶電體。操作前核對測試方案與量程，利用本機分析判定復核數據，確保斷路器機械特性與回路電阻試驗的準確性與人員安全，防止誤判引發運維風險。配套TDMS軟件兼容ISA全系列儀器，完成數據解析、自動生成檢測報告與歸檔對比分析，支持提前預設測試方案，使變電站與發電廠的運維檢修更加規范高效。采樣速率可選20kHz至20Hz多檔，20kHz下時間測量精度為讀數的0.025%±50微秒，記錄最長1000秒，模擬量采集通道總數4路并可擴展至6路，整機隔離確保安全。

意大利ISA CBA 1000斷路器診斷系統的數據與流程管理依托本機存儲與配套分析軟件協同完成。本機內置一百二十八兆字節存儲空間，約可保存兩百五十組完整試驗數據，并支持六十四套預設測試方案以提升現場效率。電腦通訊接口提供通用串行總線與串口兩種，便于數據導出與遠程交互。配套軟件定位為專業測試數據管理工具，可在電腦端遠程操控、下發測試方案、讀取試驗數據，并支持波形疊加比對、雙光標測量、波形縮放及行程速度加速度分析。CBA 1000最多四臺可通過交叉同步觸發聯動，擴展至多斷路器并行測試。預設測試方案可在辦公室提前編制并下發，現場直接調用，減少臨場配置時間。波形疊加與雙光標測量功能便于縱向比對歷史數據，快速發現斷路器特性的漸變趨勢。該軟件兼容ISA全系列測試儀器，實現數據歸檔對比與報告自動生成。這臺斷路器診斷系統使運維數據可追溯、可比對，支撐長期趨勢管理。

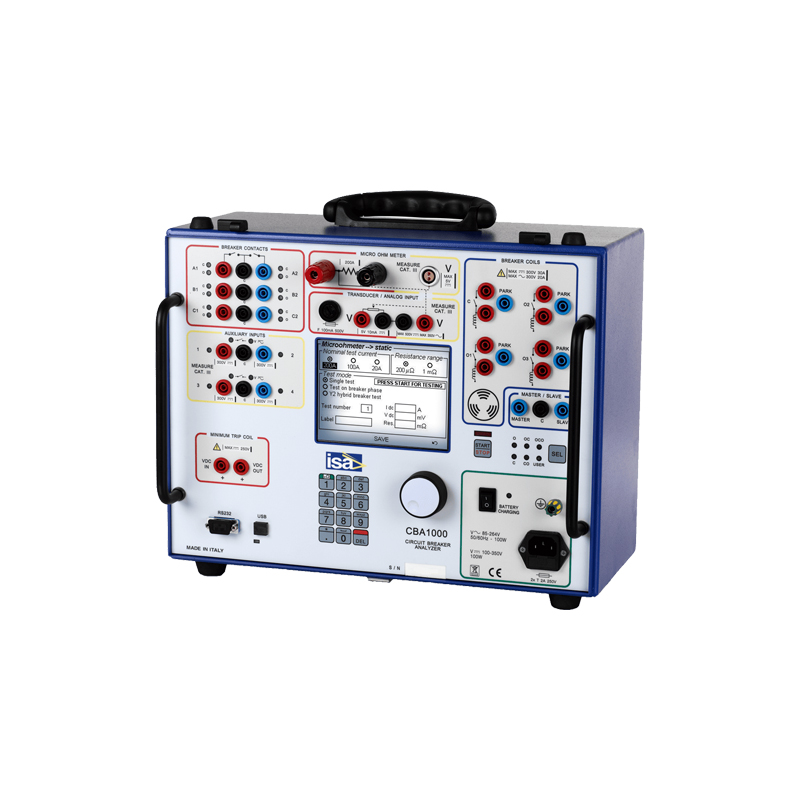

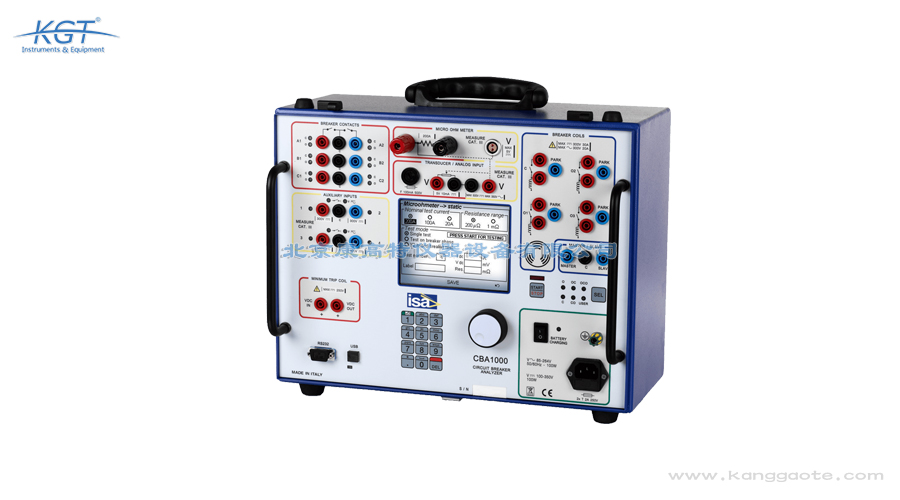

意大利ISA CBA 1000斷路器診斷系統是一款便攜、緊湊且堅固的一體化試驗設備，專用于獨立完成斷路器全套機械特性與電氣性能試驗。該設備集成高精度時間特性與行程速度分析模塊，能夠精確記錄分合閘動作過程并自動分析運動曲線。CBA 1000內置兩百安培純直流微歐計，支持靜態與動態回路電阻測量，無需外接電腦即可在現場獨立運行并完成結果判定。其大尺寸圖形顯示屏在強烈陽光下依然清晰可讀，便于戶外作業實時讀取波形與數據表格。整機電路經過專項優化設計，可在變電站與發電廠的強電磁干擾環境中穩定安全工作。這臺斷路器診斷系統覆蓋超高壓、高壓與中壓各類斷路器的投產調試、預防性試驗及故障溯源，大幅縮短停電檢修窗口并提升現場診斷效率與數據可追溯性。該設備以單臺一體化形態整合時間特性、行程速度與回路電阻測量，省去傳統分體方案的繁瑣布線與外設依賴。其高亮大屏與本地分析能力讓試驗人員可在現場直接得出診斷結論，不必等待回實驗室處理。配套分析軟件兼容ISA全系列測試儀器，便于與既有試驗體系集成。

意大利ISA CBA 1000斷路器診斷系統采用一體化采集與本地分析架構。儀器以電子驅動精準控制分合閘線圈，最高300V、30A輸出并按設定時序動作，各輸出通道電氣隔離；16路時間采集通道同步記錄主觸頭與電阻觸頭的分合事件，配合4路輔助事件輸入捕捉干/濕觸點信號。高精度采樣（最高20kHz）還原線圈電流與行程速度波形，內置200A微歐計以四線法測量動靜觸頭回路電阻。所有數據在本機大屏完成分析與結果判定，并可通過TDMS軟件進一步解析、歸檔與生成報告，無需外接電腦即可完成全套斷路器試驗，適合現場離線作業。最多4臺CBA 1000可通過交叉同步觸發聯動，適配大型多間隔斷路器的同步診斷需求。配套TDMS軟件兼容ISA全系列儀器，完成數據解析、自動生成檢測報告與歸檔對比分析。采樣速率可選20kHz至20Hz多檔，20kHz下時間測量精度為讀數的0.025%±50微秒，記錄最長1000秒。

與分體式斷路器測試儀相比，意大利ISA CBA 1000斷路器診斷系統以單臺一體化設備整合時間特性、行程速度與200A回路電阻測量，無需電腦即可現場完成全套試驗。其16路時間采集通道與4路輔助事件輸入同步記錄多斷口動作，電子驅動最高300V、30A并精準控制時序，動作時間精度達0.025%±50微秒。本機大屏直接分析判定、250組存儲與64套預設提升效率，最多4臺同步聯動可擴展至多斷路器并行測試。相較依賴筆記本的分體方案，CBA 1000在便攜性、抗干擾與現場獨立作業上更具優勢，減少布線復雜度。線圈驅動輸出最大直流300V、30A，動作時間精度達延遲值的0.025%±50微秒，各輸出通道電氣隔離，支持單相或多相同步分閘模式，時序控制精準可靠。

意大利ISA CBA 1000斷路器診斷系統的測量精度建立在多項關鍵指標之上。動作時間精度在二十千赫茲采樣下達到讀數的百分之零點零二五加減五十微秒，保障分合閘時序判定的可信度。線圈電流測量精度為讀數的百分之零點五加量程的百分之零點一，量程二點五安、十安、二十五安可由用戶選擇。回路電阻測量（選配）分辨率為一微歐，測量精度讀數的百分之一加量程的百分之零點二，直流測試電流兩百安、一百安、二十安三檔可選。CBA 1000所有模擬輸入通道整機隔離，采集分辨率十六位，最大限度抑制共模干擾引入的誤差。最低分閘電壓測試（選配）可校驗動作電壓閾值與電壓跌落延時。采樣速率可在二十千赫茲至二十赫茲之間多檔選擇，用戶可依據過程動態特征靈活設定。穩定可靠的精度指標使該設備適用于交接驗收與在運評估等各類高要求場合。ISA在這臺斷路器診斷系統中以高指標支撐精準診斷結論，滿足高標準試驗要求。
