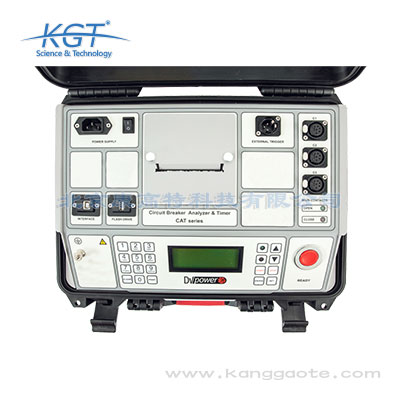

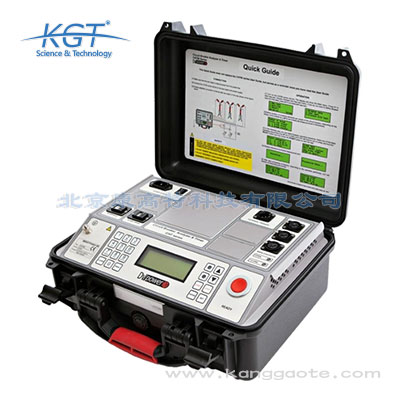

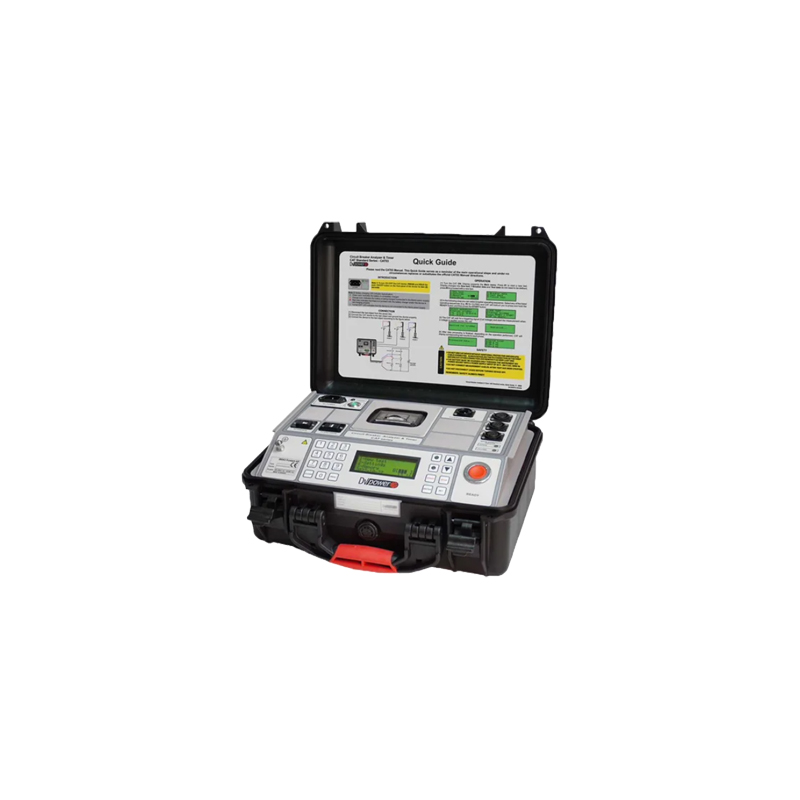

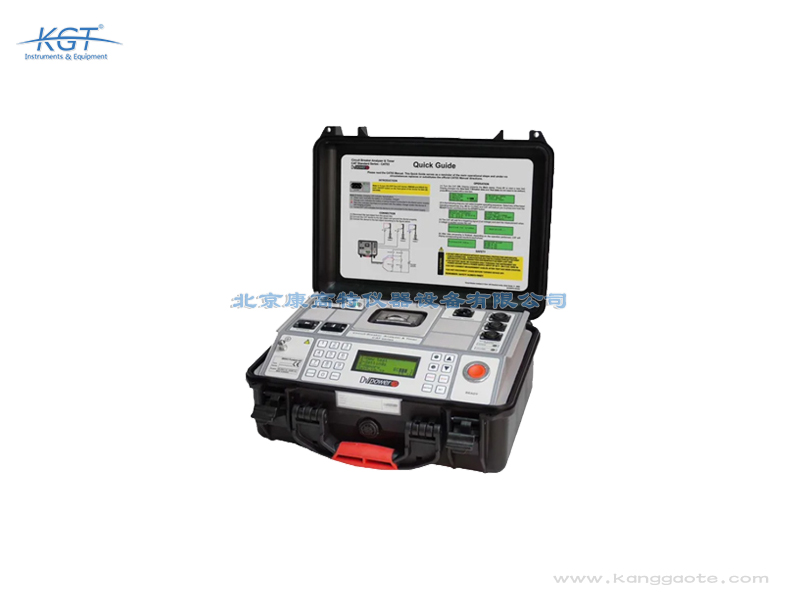

CAT31斷路器分析儀和計時器是瑞典DV POWER推出的專業級斷路器機械特性測試儀，核心功能覆蓋中高壓斷路器全維度狀態檢測，可實現單機獨立控制或PC端聯動控制兩種操作模式，滿足不同作業場景的使用需求。其核心技術參數包括：配置6個定時通道（3×2）用于主觸點電阻檢測、3個定時通道用于輔助輸入信號采集、4個模擬輸入接口+1個專用傳感器輸入接口，同時兼容數字傳感器與模擬傳感器接入；支持關閉（C）、打開（O）、閉-開（CO）、開閉（OC）、開-關-開（OCO）全系列操作模式選擇，可適配不同類型斷路器的測試需求；靜態接觸電阻測量與動態電阻測量的測試電流最高可達500A，可精準捕捉斷路器觸頭的微小劣化信號；內置大容量存儲模塊可直接存儲測試數據，同時支持U盤導出、熱敏打印機現場打印表格及圖表兩種數據輸出方式，配套DV-WIN軟件可實現測試數據的深度分析與報告生成。該設備針對中壓、高壓瓷柱式斷路器和落地罐式斷路器設計，支持雙端接地（BSG）模式下的安全快速檢測，無需額外拆除接地端即可完成作業，大幅提升檢測的安全性與作業效率，還可實現最高12個主觸頭的同步定時測量（每相4個）、合閘電阻測量、斷路器極間

CAT31斷路器分析儀和計時器支持5種主流斷路器操作測試模式，可覆蓋各類檢測場景的需求：第一種是分閘（O）模式，主要用于日常運維巡檢時的分閘動作特性檢測，可快速驗證分閘時間、分閘速度、分閘不同期性等參數是否符合規范，適合大規模批量巡檢場景；第二種是合閘（C）模式，主要用于合閘動作特性檢測，驗證合閘時間、合閘速度、合閘彈跳時間、主觸點接觸電阻等參數，常用于新設備投運前的合閘性能校驗；第三種是合-分（CO）模式，主要用于模擬故障跳閘場景下的斷路器動作特性，驗證分合閘動作的時序配合是否正常，常用于故障后的專項檢測，排查斷路器拒動、誤動的原因；第四種是分-合（OC）模式，主要用于模擬重合閘場景下的動作特性，驗證重合閘時序是否符合要求，適配電網重合閘功能的校驗需求，保障電網故障后的供電恢復能力；第五種是分-合-分（OCO）模式，主要用于模擬永久性故障下的斷路器全流程動作特性，驗證兩次分閘動作與合閘動作的時序配合是否正常，常用于核心區域斷路器的年度全維度檢測、新設備出廠前的全功能校驗。用戶可根據實際檢測需求靈活選擇對應模式，無需額外配置設備即可完成全場景測試。

CAT31斷路器分析儀和計時器的核心技術原理是通過多通道高精度信號采集，獲取斷路器分合閘過程中的全維度參數，通過多維度數據比對實現斷路器狀態的精準評估。設備運行時，首先根據被測斷路器的類型與測試需求選擇對應的操作模式（C/O/CO/OC/OCO），通過內置的信號發生模塊向斷路器的分合閘線圈輸出控制信號，同時通過多通道采集模塊同步采集主觸頭、輔助觸頭的通斷信號、線圈電流信號、位移傳感器的運動信號、電阻測量的電流電壓信號等多源數據，自動計算分合閘時間、分合閘不同期、觸頭彈跳時間、超程、行程、平均分合閘速度、接觸電阻、合閘電阻等核心參數。完成數據采集后，一方面可將實測參數與斷路器廠商提供的出廠規格參數進行直接比對，判斷當前參數是否處于合格區間；另一方面可將本次測試數據與歷史測試數據進行同參數比對，結合DV-WIN軟件的圖形疊加功能，直觀呈現參數的變化趨勢，若測試結果出現異常偏差或連續劣化，即可判斷斷路器狀態出現劣化，為檢修決策提供數據支撐。該設備的所有測試流程均采用統一的測試參數配置邏輯，同一斷路器的多次檢測可保持測試條件完全一致，保障數據比對的準確性與可靠性，測試數據可直接用于斷路器全生命

CAT31斷路器分析儀和計時器核心覆蓋電力、核工業、工業制造三大行業的檢測需求，具體應用場景覆蓋運維巡檢、故障檢測、絕緣測試、環境評估四大類。電力行業場景下，可用于電網公司運維部門、火力/水力/新能源電廠、輸變電工程建設單位的日常運維巡檢、故障后專項檢測、新設備投運前絕緣測試、年度合規校驗等作業，可針對變電站內的中高壓瓷柱式、落地罐式斷路器開展全維度檢測，及時發現分合閘時間異常、觸點接觸不良、絕緣性能下降等潛在問題。核工業場景下，可用于核電廠常規島、核島配套斷路器的狀態檢測、輻射區域環境評估作業，滿足核工業設施高可靠性的運維要求。工業制造場景下，可用于大型冶金、化工、礦山企業的自備電廠、高壓配電系統的斷路器日常檢測，避免因斷路器故障導致的生產線停機事故。同時這款設備也可用于第三方檢測機構的斷路器性能校驗業務，適配不同場景的檢測需求。

CAT31斷路器分析儀和計時器完全適配核工業場景的特殊使用要求，主要體現在三個層面：第一是性能精度層面，設備的微秒級時間測量精度、±1%的電阻測量精度可滿足核工業設施對斷路器檢測的超高可靠性要求，可精準識別斷路器的微小性能劣化，避免因斷路器故障導致的核設施運行風險，保障核設施的供電穩定性；第二是合規性層面，設備符合IAEA（國際原子能機構）輻射防護相關標準、GB18871《電離輻射防護與輻射源安全基本標準》的要求，設備本身的抗輻射性能、電磁兼容性能可在核工業輻射環境下穩定運行，不會因輻射干擾出現測量誤差，同時設備具備適配CNAS計量校準的技術條件，可通過法定計量機構的校準后納入核工業合規檢測設備名錄，滿足核工業檢測的資質要求；第三是功能適配層面，設備支持單機離線操作，內置大容量電池?zé)o需外接電源即可在核設施內部的受限區域開展檢測，檢測數據可本地存儲后統一導出，無需現場傳輸數據，適配核工業場景的信息安全要求，可用于核設施常規島、核島配套斷路器的運維巡檢、故障檢測、絕緣測試、環境評估等各類作業場景。

CAT31斷路器分析儀和計時器的核心技術原理是通過多維度參數采集、多數據對標分析實現斷路器機械特性與運行狀態的精準評估。斷路器作為電力系統的核心保護元件，其分合閘時間、觸點接觸電阻、運動速度、合閘電阻等參數的變化直接反映設備的運行狀態，一旦參數超出閾值就可能引發拒動、誤動等故障，造成大面積停電、設備損壞等嚴重后果。CAT31通過內置的高精度采集模塊，在斷路器執行分合閘動作的過程中，同步采集主觸點的通斷時序、輔助觸點的動作時序、合閘電阻的阻值變化、運動部件的位移與速度曲線等多維度參數，采集分辨率可達微秒級，確保所有微小的參數變化都能被精準捕捉。完成數據采集后，設備可通過兩種方式完成狀態評估：第一種是與斷路器制造商提供的出廠規格參數做對標，判斷當前測量值是否處于正常閾值范圍內，識別參數超標的顯性故障；第二種是與該設備的歷史測試數據做趨勢對比，分析參數的變化速率，提前識別性能劣化的趨勢，在參數尚未超標時就發現潛在故障風險。這種對標分析的方式不僅可判斷斷路器當前的運行狀態，還可預測未來的性能變化趨勢，幫助用戶制定更合理的運維計劃，大幅提升斷路器運維的前瞻性與科學性。

CAT31斷路器分析儀和計時器是瑞典DV POWER推出的專業級斷路器機械特性測試儀，屬于高精度電力檢測類設備，核心功能覆蓋中高壓斷路器的全維度機械特性檢測與狀態評估。這款設備支持單機控制和PC端控制兩種操作模式，可滿足現場巡檢、實驗室校驗等不同場景的使用需求，專為中壓、高壓瓷柱式斷路器和落地罐式斷路器的安全快速檢測設計。核心功能包括雙端接地（BSG）狀態下的安全快速檢測、時間與運動特性測量、主觸點電阻測量、合閘電阻測量、輔助觸點狀態檢測等。硬件配置上搭載6個定時通道（3×2）用于主觸點電阻檢測、3個定時通道用于輔助輸入檢測、4個模擬輸入接口+1個專用傳感器輸入接口，同時兼容數字傳感器與模擬傳感器，可適配位移、速度、振動等不同類型的檢測傳感器，滿足多元化的測試需求。設備內置存儲模塊可保存海量歷史測試數據，支持U盤導出數據，也可直接通過熱敏打印機輸出表格、圖表形式的測試報告，適配不同場景的檢測數據留存需求。

CAT31斷路器分析儀和計時器的核心硬件參數覆蓋電氣、運動兩大檢測維度，測量精度處于行業領先水平。主觸點檢測配置6個獨立定時通道（3×2），時間測量分辨率可達1微秒，測量誤差控制在±0.01%以內，可精準捕捉分合閘過程中的毫秒級時間差，準確識別分合閘不同期、彈跳時間過長等問題；輔助輸入配置3個獨立定時通道，可同步檢測輔助觸點的動作時序，誤差同樣控制在微秒級，可驗證輔助觸點與主觸點的動作配合邏輯是否正常；合閘電阻測量范圍覆蓋1Ω~10kΩ，測量精度可達±1%，可準確識別合閘電阻劣化、接觸不良等問題；模擬輸入配置4個獨立通道，采樣率可達100kHz，可精準采集位移、速度、振動等模擬傳感器輸出的信號，配合1個專用傳感器輸入接口，實現斷路器運動特性的全維度采集。相比常規斷路器測試儀，CAT31的測量精度更高，可更早發現斷路器的潛在性能劣化問題，幫助用戶減少計劃外停機時間，提升運維效率，降低整體運維成本，具備更高的投入產出比。

CAT31斷路器分析儀和計時器作為專業級高壓斷路器狀態檢測設備，核心應用領域覆蓋電力電網、火力/水力/新能源電廠、核工業供電系統、軌道交通供電網、大型工礦企業配電系統等多個領域，可適配不同場景下的中高壓斷路器檢測需求。針對電網行業，該設備可用于省級、地市級電網公司的輸變電線路高壓斷路器日常巡檢、年度檢修、新設備投運前驗收等場景，精準檢測瓷柱式、落地罐式斷路器的機械特性參數，保障輸配電網絡的運行穩定性；針對電廠行業，可用于機組大修、小修期間的發電機出口斷路器、廠用配電系統斷路器的狀態評估，提前識別觸頭劣化、分合閘不同步等潛在故障，避免非計劃停機事故；針對核工業供電系統，可滿足核級安全相關供電回路斷路器的高精度檢測要求，保障核設施供電冗余的可靠性；針對軌道交通行業，可用于地鐵、高鐵牽引供電系統的真空斷路器、SF6斷路器的定期檢測，保障軌道交通的運營安全；針對大型工礦企業的高壓配電系統，可用于自備電站、進線斷路器的日常維護檢測，降低企業配電系統的故障風險。該設備既滿足B端用戶如民營電廠、電力工程公司、工礦企業的高效檢測需求，也符合G端用戶如電網公司、核電運營單位、軌道交通運營單位的標準化檢測

CAT31斷路器分析儀和計時器搭載多維度的數據處理與分析功能，可滿足不同用戶的數據使用需求：首先是本地?cái)?shù)據存儲，設備內置大容量非易失性存儲器，可存儲上萬組歷史測試數據，數據不會因設備斷電丟失，方便用戶在現場檢測完成后回溯歷史數據，開展同設備的性能趨勢分析；其次是數據導出功能，支持通過U盤直接導出測試原始數據與生成的報告文件，導出格式兼容通用辦公軟件與主流電力運維管理系統，方便用戶開展數據歸檔、運維臺賬更新等工作；第三是現場打印功能，設備自帶熱敏打印機，可直接在檢測現場輸出表格、圖表形式的測試報告，報告內容包含分合閘時間、不同期性、接觸電阻、運動曲線等核心參數，無需返回實驗室即可完成檢測結果的初步判定；第四是專業軟件分析功能，測試數據可導入配套的DV-WIN軟件開展深度分析，支持將本次測試數據與同設備的歷史測試數據做趨勢對比，也可與斷路器制造商提供的出廠規格參數做對標分析，自動判定參數是否超出閾值，輔助檢測人員快速判斷斷路器的運行狀態，識別潛在故障風險。數據處理功能同時適配B端企業的內部運維臺賬管理需求與G端單位的檢測數據上報、合規校驗需求。
