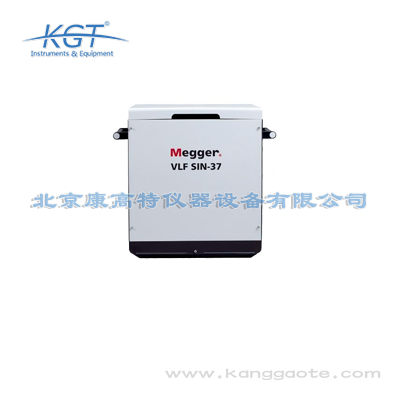

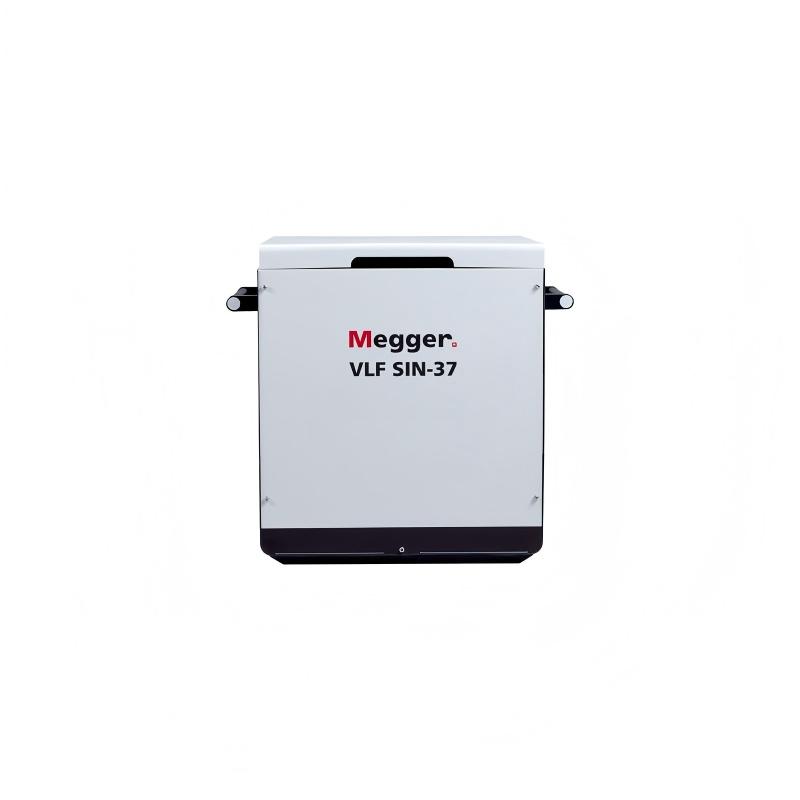

該設備采用甚低頻（VLF）正弦波耐壓測試原理，針對中壓交聯聚乙烯（XLPE）、乙丙橡膠（EPR）等主流絕緣材質的電纜，0.1Hz及以下頻率的正弦波施加在電纜絕緣上時，其介質極化效應與工頻50/60Hz電壓下的效應高度一致，且同等耐壓等效效果下，設備的輸出容量?jī)H為工頻耐壓設備的1/500，大幅降低了設備體積與重量，適配現場便攜測試需求。耐壓測試時通過逐步升壓至預設試驗電壓并保持規定時長，觀察絕緣是否發生擊穿、閃絡來判斷絕緣性能；介損測試模塊通過測量施加電壓與泄漏電流的相位差，計算介質損耗因數，判斷絕緣整體老化程度；局部放電測試模塊通過采集絕緣缺陷處產生的微弱脈沖放電信號，定位電纜的局部絕緣缺陷，實現全維度絕緣診斷。

該設備的測試效率處于行業領先水平，針對常規測試場景，10kV交聯聚乙烯電纜單段測試時長通常為15分鐘，35kV交聯聚乙烯電纜單段測試時長通常為30分鐘，包含接線、參數設置、測試、放電全流程的單段電纜測試耗時不超過1小時，相比傳統工頻耐壓測試效率提升70%以上。針對長距離電纜測試場景，該設備最大支持11μF的負載電容，可直接測試最長12km的10kV電纜、最長8km的35kV電纜，無需分段測試，大幅降低了長距離電纜的測試工作量。同時設備支持測試數據自動采集、自動判定、自動生成標準化報告功能，無需人工記錄測試數據，報告生成效率提升90%以上，可滿足電網集中巡檢、工程批量驗收等大工作量場景的作業需求，有效縮短檢測周期，降低檢測人力投入。

該設備核心參數包括：額定輸出電壓為0~37kV真正弦波連續可調，輸出頻率覆蓋0.01Hz~0.1Hz多檔位可選，適配被測電纜負載電容范圍為0.1μF~11μF，可支持單段最長12km的10kV、35kV等級交聯聚乙烯、油浸紙等多種絕緣類型中壓電纜的耐壓測試與絕緣診斷需求。設備電壓測量精度優于±2%，局部放電檢測背景噪聲低于5pC，可同步完成耐壓試驗、介質損耗測量、局部放電定位多維度檢測。整機采用一體化高防護設計，IP等級符合IP65戶外作業要求，工作環境溫度范圍為-20℃~50℃，相對濕度0~95%無凝露，可適配高海拔、高寒、高溫等復雜戶外作業場景，滿足電力運維、工程驗收等多場景的參數精度要求。

首先是安全防護注意事項，測試前必須確認被測電纜已完全停電，且經過充分的三相放電，放電時長不得少于5分鐘，嚴禁在帶電設備上連接測試線；測試過程中需在測試區域周圍設置安全警示標識，安排專人值守，嚴禁無關人員進入高壓測試區域，設備升壓過程中操作人員需保持與高壓輸出端的安全距離不小于3米。其次是測試環境注意事項，若現場空氣濕度大于90%或存在凝露現象，需暫停測試，避免表面泄漏電流影響測試精度；若在戶外開展測試，遇降雨、大風（風力大于6級）天氣需停止作業，避免發生安全事故。第三是測試操作注意事項，設備接地端必須可靠連接至符合電阻要求的現場接地網，接地電阻不得大于4Ω；測試線需采用專用的高壓屏蔽測試線，避免外界電磁干擾影響局放、介損測試的精度；測試結束后必須等待設備自動完成放電、提示可拆線后，再拆除測試接線，嚴禁提前拆線，防止剩余電荷觸電。

超低頻（VLF）正弦波測試的核心原理是基于中壓電纜絕緣介質的極化特性，相比工頻50Hz測試電壓，0.1Hz及以下的超低頻正弦電壓作用下，電纜絕緣的容性負載電流可降低至工頻的1/500，同等測試容量下設備體積、重量可大幅壓縮，更適配戶外移動作業需求。測試過程中設備向被測電纜施加額定倍數的超低頻正弦測試電壓，持續標準要求的試驗時長，若電纜絕緣未發生擊穿則判定耐壓合格，同時可同步采集電壓作用下的介質損耗因數、局部放電信號等參數，通過多維度參數聯合分析，識別絕緣內部的氣隙、水樹、老化等隱性缺陷，相比傳統耐壓測試可實現缺陷的提前預警，避免合格電纜在試驗后短時間內發生絕緣故障。

該設備核心技術參數如下：輸出電壓為0-37kV峰值正弦波甚低頻信號，頻率范圍0.01Hz-0.1Hz可自由調節，0.1Hz頻率下最大負載電容可達11μF，設備凈重32kg，支持單人便攜轉運。核心功能模塊包含耐壓試驗、介損測量、局部放電檢測三類，其中介損測量精度可達±0.5%+0.001，局部放電檢測靈敏度≤5pC，可實現電纜絕緣從整體到局部的全維度檢測。設備內置大容量存儲單元，最多可存儲10000組結構化測試報告，支持USB數據導出，工作溫度范圍覆蓋-20℃到50℃，運行狀態下防護等級達IP65，可適配10kV、20kV、35kV三個主流等級中壓電纜的測試需求，最大支持單段測試電纜長度可達20km，支持全流程自動升壓、穩壓、降壓控制，無需人工全程值守操作。

該設備支持的被測電纜電壓等級覆蓋6kV、10kV、20kV、35kV四個常見的中壓電纜等級，可適配的電纜絕緣材質包括交聯聚乙烯（XLPE）、乙丙橡膠（EPR）、聚氯乙烯（PVC）、油紙絕緣等多種主流中壓電纜絕緣材質，支持帶鎧裝、帶屏蔽層的電力電纜測試，同時可兼容電纜終端頭、中間接頭、T接頭等電纜附件的同步測試。在0.1Hz測試頻率下，最大支持的被測電纜總電容為11μF，對應35kV XLPE電纜的最長測試長度可達15km，10kV XLPE電纜最長測試長度可達20km，若選擇更低的0.01Hz測試頻率，可支持的電纜長度還可進一步提升，適配長距離輸電線路、大規模新能源集電線路的測試需求。同時設備支持單芯、三芯中壓電纜的測試，無需額外配置適配模塊，即可直接開展相關測試作業。

該設備可覆蓋多類B端與G端用戶的測試需求，面向B端的電力工程施工企業、新能源發電企業、工礦企業電力運維部門、電纜生產企業，以及G端的電網公司、市政電力管理部門、交通基建運維單位等提供檢測支撐。具體應用場景包括：中壓電纜敷設完工后的交接驗收試驗，驗證電纜安裝質量是否達標；運行中中壓電纜的周期性預防性試驗，提前排查絕緣老化、局部缺陷等隱患；電纜故障修復后的性能驗證試驗，確認修復后絕緣性能滿足運行要求；新能源并網項目中集電線路電纜的投運前檢測，保障風電、光伏電站并網運行安全；城市軌道交通、市政管廊等公共基礎設施的中壓電纜年度運維檢測；電纜生產企業的出廠抽樣檢測，驗證產品絕緣性能符合出廠標準，同時支持戶內配電房、戶外架空線接頭、地下管廊等復雜環境下的測試作業。

標準操作流程可分為四個核心步驟，首先是測試前準備：確認被測電纜已完全斷電、充分放電，拆除所有外接負載，對非測試相進行可靠接地，根據被測電纜的電壓等級、長度設置對應的測試電壓、頻率、試驗時長參數；其次是接線核驗：按照設備操作手冊要求連接高壓輸出線、接地線、信號采集線，確認接線無松動、安全距離符合高壓試驗要求，設置試驗區域安全警示；第三是測試執行：?jiǎn)?dòng)設備先進行降壓預測試，確認設備和被測電纜無異常后逐步升壓至設定測試電壓，自動計時完成耐壓試驗，同步采集介質損耗、局放等診斷數據，測試完成后自動降壓；最后是數據導出與放電：設備降壓至零后啟動自動放電功能，確認被測電纜完全放電后拆除接線，導出測試數據生成檢測報告，全程需由具備高壓試驗資質的人員操作，嚴格遵守高壓作業安全規范。

首先是便攜性優勢，傳統35kV工頻耐壓設備的輸出容量需達到數十kVA，重量普遍超過200kg，難以適配戶外、管廊等復雜現場的轉運需求，而該VLF設備重量?jī)H32kg，單人即可完成轉運與布點，作業效率提升60%以上。其次是測試安全性優勢，工頻耐壓測試時電纜存儲的電荷容量大，放電風險更高，而VLF測試同等電壓下的電荷存儲量?jī)H為工頻的1/500，測試完成后的放電過程更快，安全風險更低。第三是測試有效性優勢，針對XLPE等新型中壓電纜絕緣材質，傳統工頻耐壓容易引發絕緣的“電樹”不可逆損傷，而VLF正弦波屬于非破壞性試驗，在等效考核絕緣性能的前提下，不會對完好的電纜絕緣造成額外損傷，適合投運前的交接試驗與周期性預防性試驗。第四是功能集成優勢，該設備同時集成耐壓、介損、局放三種診斷功能，無需更換設備即可完成全維度電纜絕緣檢測，降低了現場作業的設備攜帶量。

該設備完全符合國內外中壓電纜測試的各類現行標準要求，國際標準層面符合IEEE 400.2《超低頻耐壓試驗標準》、IEC 60270《高電壓試驗技術 局部放電測量》、IEC 60885《電力電纜試驗方法》的相關要求；國內標準層面符合GB/T 3048.14《電線電纜電性能試驗方法 第14部分：超低頻耐壓試驗》、GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》、DL/T 1576《6kV~35kV電纜超低頻耐壓試驗導則》、DL/T 474《現場絕緣試驗實施導則》的相關技術要求，測試數據可直接作為工程驗收、運維巡檢的合規性證明材料，無需額外進行標準符合性驗證，可滿足電網、市政、住建等國有單位的檢測合規性要求，也可滿足電力工程企業的第三方檢測報告數據采信要求。

該設備完全滿足多項國內外中壓電纜測試的相關標準要求，國際標準方面符合IEC 60502-2《額定電壓1kV（Um=1.2kV）到30kV（Um=36kV）擠包絕緣電力電纜及附件 第2部分：額定電壓6kV（Um=7.2kV）到30kV（Um=36kV）電纜試驗方法》、IEEE 400.2《采用甚低頻（VLF）對屏蔽電力電纜進行現場耐壓試驗的指南》、IEEE 400.3《屏蔽電力電纜甚低頻介損測試指南》的相關要求；國內標準方面符合GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 1576《6kV~35kV交聯聚乙烯絕緣電纜耐壓試驗導則》、DL/T 1871《電力電纜線路局部放電現場測試導則》的相關規定，測試結果可直接作為電力工程交接驗收、預防性試驗的合規性判定依據，適配國內電網、市政、交通等多個領域的檢測合規要求，無需額外進行標準適配調整。
