TRT30A三相變壓器變比測試儀基于電壓比值法判斷變比。儀器先通過調壓開關控制模塊將測試引線連接到待測變壓器的相應端鈕，隨后施加測試電壓，該電壓在一至二百五十伏交流范圍內可調，既保證測量靈敏度，又避免對變壓器絕緣造成沖擊。對于真實三相模式，設備向三相初級側同時施加勵磁電壓，并同步采集三個次級感應相電壓，直接計算出各相變比與相位關系。對于單相模式，則依次對三相施加單相電壓并連續測量。儀器內部通過高精度的電壓采集與自動矢量群探測，分辨接線組別與相位移，最終以數值與矢量圖形式呈現結果，變比測試精度可達正負百分之零點零三。這種真實三相的測量方式能夠識別相位偏移變壓器等特殊繞組聯結，是許多僅支持單相或偽三相原理的設備難以實現的。相較于依賴外部標準互感器的傳統方法，TRT30A將激勵、采樣與計算集成于一體，簡化了現場接線并提高了重復性。

使用TRT30A三相變壓器變比測試儀時，首先應將被測變壓器可靠脫離電源并完成放電，確認無電壓后再接線。將測試引線按儀器提示連接到變壓器的高低壓側對應端鈕，利用設備內置的矢量群選擇功能，在測試前自動完成初級與次級電壓端的連接與短路回路配置。接通儀器電源，在前面板輸入被測變壓器的規格參數，包括額定變比與聯結組別。選擇測試方式，真實三相模式可同時施加三相勵磁電壓，單相模式則逐相施加。啟動測量后，TRT30A自動完成各相電壓采集、變比與相位移計算，并在屏幕上顯示結果。測試數據可通過USB閃存盤導出，或由內置存儲器保存，配合DV-WIN軟件生成報告。整個過程無需手工記錄，儀器自動完成從接線識別到結果呈現的閉環。若需對有載分接開關做全程測試，應在測量前連接調壓開關控制模塊，并讓儀器按設定序列自動逐級切換。

在現場強電磁環境中，TRT30A三相變壓器變比測試儀通過多項設計保障測量可靠性。儀器采用真實三相同步采集方式，三相電壓在同一時刻被采樣，可有效抑制電源波動與不對稱干擾對變比計算的影響。變比測試精度為正負百分之零點零三，配合自動矢量群探測，能夠在含有諧波與噪聲的感應電壓中準確提取基波分量。設備通過USB與內部存儲管理數據，減少現場手寫記錄帶來的差錯。其測試電壓在一至二百五十伏交流范圍內可調，用戶可根據現場感應電壓水平選擇合適的測試電平，從而降低外部耦合干擾。合理的測試線布置與可靠接地進一步保證讀數穩定，使變比與相位移結果可信。同步采樣帶來的相位一致性，也讓相位移測量在干擾環境下依然保持較高分辨力。在鄰近帶電設備區域工作時，應盡量縮短測試引線并使其遠離大電流回路，以進一步抑制感應干擾。

操作TRT30A三相變壓器變比測試儀前，必須確認被測變壓器已完全斷電并充分放電，嚴禁在帶電設備上接線。測試電壓雖然在一至二百五十伏交流之間，仍應按規范使用絕緣工具并避免觸碰裸露端鈕。接線時應嚴格對照儀器提示的矢量群與端鈕定義，防止接錯相別導致測量錯誤或設備損壞。儀器工作現場應保持干燥通風，避免在超出防護條件的環境中使用。進行有載分接開關自動測試時，應確認調壓機構與儀器控制模塊連接可靠，防止誤動機構。測試完成后應先保存數據再拆除引線，并做好測試線的整理與收納。長期不用時應將儀器存放于干燥處并定期通電檢查，保持良好的技術狀態。若現場存在雷雨或強干擾，應暫停戶外作業以確保讀數與人身安全。測試線夾應夾在清潔的導電面上并擰緊，避免因接觸不良引入額外壓降而影響變比讀數。

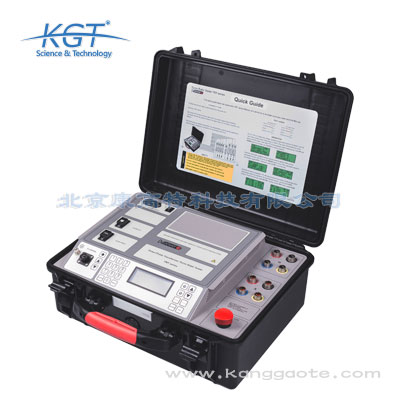

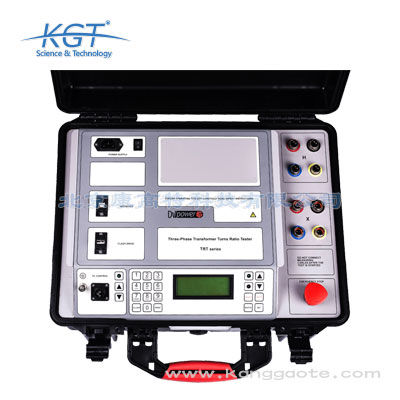

TRT30A三相變壓器變比測試儀是瑞典DV POWER推出的一款真實三相、全自動變壓器變比測試設備，專門用于測量電力變壓器的變比、相位移與勵磁電流。該儀器通過對空載變壓器的導線電壓進行精確測量，自動計算并顯示高低壓側電壓的比值，從而判斷變壓器變比是否正確、繞組連接組別是否相符。TRT30A特別適用于三相變壓器的交接驗收、預防性試驗以及大修后的復核，能夠快速發現繞組匝間短路、分接開關接錯或引線接反等缺陷。儀器內置調壓開關控制模塊，可遠程控制有載分接開關的位置切換并實現自動測試，顯著提升現場試驗的效率與一致性。作為真實三相測試設備，TRT30A能夠同時施加三相勵磁電壓并采集三相感應電壓，避免了單相逐相測試帶來的接線繁瑣與誤差累積。在變電站例行試驗與變壓器投運前的交接試驗中，TRT30A都能以穩定的精度提供可追溯的變比證據，是運維單位不可或缺的診斷工具。

TRT30A三相變壓器變比測試儀在公開產品資料中未列出其具體執行的安全與電磁兼容標準編號，相關國際安規與認證信息以制造方瑞典DV POWER公布的資料為準。從功能定位看，該儀器屬于變電站與發電廠現場使用的電氣試驗設備，其設計與制造通常需滿足低壓電氣安全與電磁兼容方面的基本要求，但本頁公開參數未公開對應的標準條款。用戶在驗收與周期檢定時，可依據變壓器變比測試的行業規程對測量結果進行判定，例如對照銘牌變比與實測偏差的允許范圍。如需獲取該型號的合規證書與標準清單，建議查閱廠家提供的正式技術文件，并以實際到貨設備的銘牌標注為準。在缺乏公開標準編號的情況下，仍可通過比對實測變比與出廠值的穩定性來評估儀器自身的可靠性。因此，在引用該儀器結論時，應結合現場規程與廠家文件共同判斷，確保合規與可信。

依據TRT30A三相變壓器變比測試儀的測得結果判斷變壓器是否合格時，首先對比實測變比與銘牌額定變比，二者偏差通常應在允許范圍內，明顯偏離往往提示繞組匝間短路、分接開關錯位或引線接反。其次查看儀器自動探測的矢量群與接線組別，應與變壓器銘牌及設計聯結一致，若顯示組別錯誤則說明聯結或分接存在問題。對于帶有載分接開關的變壓器，應檢查各分接位置的變比是否隨擋位單調、連續變化，過渡是否平滑。TRT30A的變比測試精度為正負百分之零點零三，可作為合格判據的量化依據。勵磁電流異常增大也可能反映鐵芯或繞組缺陷，應結合歷次數據與三相橫向比較綜合研判，確保結論客觀準確，避免僅憑單次測量草率下結論。當發現異常時，應重新核查接線與組別設置，排除人為因素后再結合歷史數據做出最終判斷。只有把儀器讀數與現場實際充分結合，才能形成經得起復核的試驗結論。

TRT30A三相變壓器變比測試儀內置大容量存儲器，可保存多達一萬組測試數據，滿足現場批量記錄多臺設備、多個分接位的需要。儀器配備USB閃存驅動接口，可將測量結果直接存儲到U盤，便于在不同計算機之間轉移數據。配合原廠DV-WIN軟件，用戶能夠預先設置測試計劃，按變壓器型號與試驗項目批量組織測量，并在測試后自動生成標準化的測試報告。軟件還能繪制造比與相位移結果圖表，對歷次數據進行對比歸檔，形成設備健康檔案。DV power還可提供寬度一百一十二毫米的內置熱敏打印機作為配件，在現場即時打印紙質記錄，滿足簽字與留檔需求，構成從采集、保存到輸出的完整數據鏈路。運維單位可據此建立長期數據基線，支撐狀態檢修決策。通過這種從現場采集、本地保存到計算機分析閉環，運維單位可以持續追蹤變壓器變比的歷史演變趨勢。

與傳統的單相變比電橋或偽三相測試儀相比，瑞典DV POWER TRT30A的突出優勢在于真實三相測試原理。它向變壓器三相同時施加勵磁電壓并同步采集三相感應電壓，因此能夠探測包括相位偏移變壓器在內的任意聯結形式的變比與相角，而許多同類設備只能處理標準聯結組別。TRT30A的變比測量范圍寬達零點八至五萬，覆蓋了從配電變壓器到超大容量電力變壓器的各類變比。其變比測試精度為正負百分之零點零三，內置存儲器可保存一萬組測試數據，并配備自動矢量群探測與每個分接位置自動測試功能。配合DV-WIN軟件，還可預先設置測試計劃，實現批量與標準化的現場作業。真實三相測量也使其在面對非標準與移相繞組時更具診斷價值。當面對移相變壓器、整流變壓器等特殊設備時，TRT30A的真實三相能力體現出明顯的技術優勢。這也使TRT30A在復雜工況下的診斷價值更為突出，贏得較多專業用戶的認可。

TRT30A三相變壓器變比測試儀廣泛應用于電網變電站、發電廠以及大型工業企業的變壓器試驗現場。在變壓器出廠與交接驗收環節，它被用來核對銘牌變比與實測變比是否一致，驗證接線組別的正確性。在運維階段的預防性試驗中，TRT30A可用于追蹤變壓器歷次變比數據，及時發現因繞組變形或分接開關故障引起的比值漂移。對于帶有載分接開關的變壓器，儀器可在每個分接位置自動完成變比測試，描繪完整的變比曲線。其真實三相測試能力還能覆蓋相位偏移變壓器等非常規聯結，適用于風電、光伏升壓站以及牽引供電系統等場景。由于設置僅需連接勵磁變壓器并在前面板輸入規格，現場人員能夠快速展開測量，縮短停電檢修窗口。對于制造廠的出廠檢驗，TRT30A也可用于逐臺核對變比與組別，保證交付產品的參數與圖紙一致。此類現場應用有助于在設備隱患擴大前及時安排檢修，保障供電可靠性。
