Fluke TiX520紅外熱像儀的技術原理基于紅外熱輻射成像規律，所有溫度高于絕對零度的物體都會向外輻射紅外能量，紅外熱像儀通過焦平面探測器接收物體表面的紅外輻射信號，將輻射能量轉化為電信號后經過算法處理，生成可視化的溫度分布熱圖，該設備配備的640×480實測紅外焦平面探測器，共有307200個獨立的溫度采樣點，每個采樣點可獨立完成溫度測量，最終生成的熱圖細節豐富、測溫精度高。使用該設備開展檢測的注意事項主要包括以下幾類：第一是參數設置注意事項，檢測前需根據被測物體的材質設置對應的發射率參數，針對金屬、玻璃等高反射率物體，需適當調整發射率數值，同時需錄入環境溫度、相對濕度、檢測距離等參數，確保測溫結果的準確性。第二是場景使用注意事項，戶外檢測時需避開陽光直射被測物體，避免陽光反射帶來的測溫誤差；強電磁環境下檢測時，需保持與高壓設備、強輻射設備的安全距離，避免電磁干擾影響熱像儀的成像穩定性；核工業等高輻射場景檢測時，需利用設備的高像素優勢在安全距離外完成檢測，無需進入高風險區域。第三是數據處理注意事項，檢測完成后可將數據導出為通用的JPG、CSV等格式，方便后續開展溫度分析、檢測報告

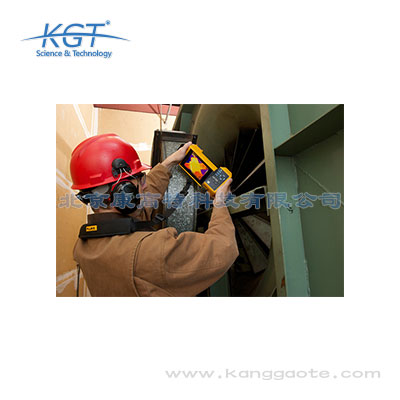

使用TiX520紅外熱像儀進行現場檢測，相比常規同級別產品具備多維度的操作優勢，可大幅提升檢測效率、降低作業難度。第一，拍攝靈活性優勢，該設備配備240°鉸接式鏡頭，可在不調整檢測人員站位的前提下，實現檢測對象上方、下方、周邊的靈活拍攝，比如檢測機柜內部設備時，無需拆機即可將鏡頭伸入機柜縫隙完成拍攝，檢測高空輸電線路部件時，無需登高調整位置即可調整鏡頭角度對準目標，大幅降低高空作業、狹小空間作業的難度；第二，現場分析優勢，該設備搭載5.7英寸感應觸摸液晶顯示屏，視野區域比同級別常規產品擴大150%，現場即可清晰查看熱圖像的溫度分布細節，完成初步的故障判斷，不需要將數據帶回辦公室就能快速識別明顯的故障隱患，大幅提升檢測響應速度；第三，現場參數調整優勢，支持現場直接調整發射率、背景溫度、透射率等核心測量參數，適配不同材質的檢測對象，還可以直接在熱圖像上添加故障標記，標注故障類型、檢測點位等信息，方便后續歸類整理，有效減少后期數據處理的工作量，整體可將單點位檢測時間縮短30%以上。

Fluke TiX520紅外熱像儀的高像素測溫屬性適配多個工業領域的檢測需求，應用場景覆蓋電力、核工業、水務、環保、軌道交通、高端制造等多個行業。電力行業場景下，可用于變電站刀閘、變壓器、開關柜、輸電線路接頭的帶電溫升檢測，符合DL/T 664帶電設備紅外診斷技術應用導則要求，支持電網企業、發電企業完成日常運維巡檢、迎峰度夏專項檢測等工作，遠距離即可識別高壓設備的溫度異常，無需近距離接觸帶電設備。核工業場景下，可用于核反應堆冷卻系統、輻射區管道、核廢料存儲裝置的熱異常檢測，憑借640×480的高像素優勢，可在安全距離外完成高輻射區域的設備檢測，避免檢測人員接觸輻射風險。水務行業場景下，可用于地下熱力管網漏損定位、供水管道暗漏檢測、污水處理設施換熱設備運行狀態監測，幫助水務企業精準定位漏點，降低管網漏損率。環保行業場景下，可用于垃圾焚燒爐、脫硫脫硝裝置、工業廢氣治理設備的熱分布檢測，確保環保設施運行狀態符合監管要求。軌道交通場景下，可用于高鐵列車受電弓、牽引電機、軸承、軌道信號設備的溫升檢測，符合TB/T 3541鐵路應用紅外熱成像檢測規范要求，保障軌道交通運營安全。高端制造場景下，可用

福祿克TiX520紅外熱像儀的測溫精度和成像質量處于同級別產品領先水平，完全滿足工業級高精度檢測需求。成像質量方面，設備標配320×240分辨率的紅外探測器，通過福祿克獨家的精密位移成像技術，可在配套的SmartView?軟件內將圖像分辨率提升4倍至640×480，總像素達307200；空間分辨率方面，標準鏡頭為1.31mRad，長焦鏡頭可達0.65mRad，可在遠距離檢測小目標時依然保留清晰的溫度細節；熱敏度常規模式下≤50mK，開啟過濾器模式后可提升至≤40mK，即使是0.04℃的細微溫差也可精準識別，適合檢測早期的微小熱異常隱患；搭載IR-Fusion?紅外可見光融合技術，支持AutoBlend?、畫中畫等模式，可將紅外溫度圖像與500萬像素可見光圖像疊加，避免誤判檢測目標位置。測溫精度方面，采用LaserSharp?激光自動對焦技術，內置激光測距儀可精準測量與目標的距離（最遠30米），確保對焦準確的同時校正距離帶來的測溫誤差；最高測溫量程可達850℃，支持手動調整發射率、背景溫度、透射率等參數，可根據不同檢測材質的特性校正數據，保障測溫結果的準確性，完全符合工業無損檢測、電力帶

TiX520紅外熱像儀完全適用于各類電壓等級電氣設備的絕緣測試場景，絕緣部件劣化時會出現局部發熱的特征，該設備的高靈敏度溫度檢測能力可精準捕捉這類溫度異常，實現非接觸式絕緣狀態檢測。具體操作流程如下：首先，檢測前根據被測絕緣件的材質，在設備中設置對應的發射率參數，比如硅橡膠絕緣子的發射率通常設置為0.9左右，環氧樹脂絕緣部件的發射率可根據材質屬性調整；其次，開啟LaserSharp?自動對焦功能，對準被測絕緣件，設備會通過內置激光測距儀精準計算與目標的距離，完成自動對焦，確保測量精度；第三，拍攝熱圖像后，可通過5.7英寸觸摸屏現場查看溫度分布，識別局部過熱點位，通過溫差數值判斷絕緣劣化程度，如果需要更精細的分析，可將圖像導入配套軟件，通過精密位移成像技術將分辨率提升至640×480，進一步識別微小的絕緣缺陷。該設備可用于高壓輸電線路絕緣子絕緣檢測、開關柜絕緣部件檢測、變壓器繞組絕緣狀態檢測、發電機定子絕緣檢測等場景，檢測數據符合電力行業相關標準要求，可作為絕緣狀態評估的有效依據。

使用福祿克TiX520紅外熱像儀進行現場檢測時，具備多項適配復雜現場環境的操作優勢，同時需要注意對應操作要點以保障檢測效果。操作優勢方面，首先配備240°鉸接式鏡頭，可靈活調整拍攝角度，無需攀爬、拆卸設備即可完成狹窄空間、高處、設備下方等特殊位置的檢測，大幅提升現場檢測效率；采用人體工程學輕量化設計，搭配頸帶、腕帶，支持單手完成圖像捕捉、查看、保存操作，適合全天戶外巡檢場景；搭載5.7英寸大尺寸觸摸顯示屏，視野范圍較同級別產品擴大150%，支持現場直接調整發射率、背景溫度、調色板、顏色告警等參數，無需返回辦公室即可完成初步的檢測分析，減少重復檢測的工作量；內置激光指針、LED補光燈，可快速定位檢測目標，在昏暗環境下也可正常作業；標配兩塊大容量鋰離子電池，可滿足長時間現場檢測需求。操作注意事項方面，首先需要根據檢測目標的距離、大小選擇對應鏡頭：檢測10米以上的小目標建議選配長焦鏡頭，檢測大范圍區域建議選配廣角鏡頭；檢測前需根據目標材質設置正確的發射率參數，以保障測溫精度；檢測帶電設備時，需嚴格遵守對應行業的帶電作業安全距離要求；如需獲得最高640×480的分辨率，需使用精密位移成像模式拍

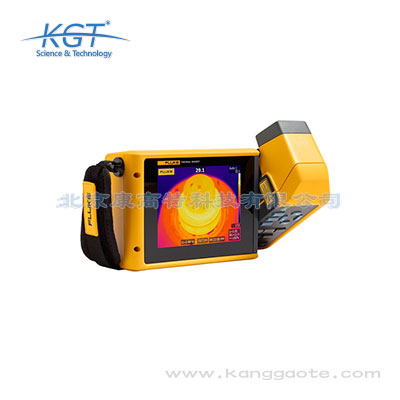

福祿克TiX520紅外熱像儀是一款高性能光電類無損檢測設備，核心功能和技術參數完全滿足工業級高精度檢測需求。核心參數包括：采用320×240紅外探測器，通過福祿克獨家精密位移成像技術，可在配套SmartView?軟件內將圖像分辨率提升至640×480，總像素達307200；配備240°鉸接式鏡頭，可靈活伸入狹窄、高處、設備遮擋區域完成拍攝，無需攀爬或拆卸設備即可完成特殊點位檢測；搭載5.7英寸電容式觸摸LCD屏，視野范圍較同級別產品擴大150%，支持現場直接完成圖像分析編輯；測溫范圍最高可達850℃，常規模式下熱敏度（NETD）≤50mK，開啟過濾器模式后熱敏度可提升至≤40mK，可識別0.04℃的極細微溫度差異；搭載LaserSharp?自動對焦系統，內置激光測距儀可測量最遠30米的目標距離，實現精準對焦和測溫校正；標配24°×17°視場的標準鏡頭，可選配12°×9°視場的長焦鏡頭、46°×34°視場的廣角鏡頭，滿足不同檢測距離、不同檢測范圍的需求；支持WiFi、USB數據傳輸，兼容Fluke Connect?生態系統，可同步接入多臺福祿克無線測試工具的測量數據，生成整合的IS2檢測

福祿克TiX520紅外熱像儀是面向通用工業領域的高端檢測設備，核心功能覆蓋多場景工業檢測需求，核心技術參數如下：第一，結構配置方面，配備240°鉸接式鏡頭，可在檢測對象上方、下方、周邊靈活調整拍攝角度，適配狹小空間、高空位置等復雜工況的拍攝需求；第二，顯示交互方面，搭載同級別領先的5.7英寸感應觸摸液晶顯示屏，視野區域比常規同級別產品擴大150%，支持現場直接進行圖像分析，無需將數據帶回辦公室即可完成初步故障判斷；第三，成像性能方面，原生紅外分辨率為320×240，可通過精密位移成像技術在配套軟件中將圖像轉換為640×480分辨率，實現4倍像素提升，大幅增強圖像細節呈現能力；第四，對焦技術方面，搭載福祿克專屬LaserSharp?自動對焦功能，內置激光測距儀可精準計算與指定目標的距離，對焦精度遠高于常規被動對焦方案，有效避免對焦誤差導致的溫度測量偏差；第五，參數調整功能方面，支持現場或后期編輯發射率、背景溫度、透射率、調色板、顏色告警閾值，支持IR-Fusion紅外可見光融合功能調整，可添加各類檢測標記，適配運維巡檢、故障檢測、絕緣測試、輻射監測、環境評估等全場景檢測需求。

福祿克TiX520紅外熱像儀相比同級別產品具備多維度的技術優勢，整體性能處于行業領先水平。第一，結構設計優勢，配備同級別獨有的240°鉸接式鏡頭，可靈活調整拍攝角度，適配狹小空間、高空位置等復雜工況的檢測需求，無需檢測人員調整自身位置即可完成多角度拍攝，大幅降低作業難度，常規同級別產品通常采用固定鏡頭，難以覆蓋復雜工況的拍攝需求；第二，顯示和交互優勢，配備同級別最大的5.7英寸感應觸摸屏，視野區域比常規同級別產品擴大150%，支持現場圖像分析和參數調整，無需帶回辦公室即可完成初步故障判斷，常規同級別產品通常配備小于4英寸的顯示屏，現場查看圖像細節難度大；第三，對焦技術優勢，搭載福祿克專屬的LaserSharp?自動對焦技術，通過內置激光測距儀精準計算與目標的距離，對焦精度遠高于常規的被動對焦技術，有效避免對焦不準導致的溫度測量誤差，常規同級別產品多采用被動對焦，容易受到環境干擾出現對焦偏差；第四，分辨率提升技術優勢，支持精密位移成像技術，可將原生320×240分辨率的圖像在軟件中提升至640×480，獲得4倍的像素和分辨率，可識別更細微的溫度差異，降低漏檢概率，常規同級別產品通常不具備

TiX520紅外熱像儀在輻射監測、環境評估場景下的表現完全滿足行業技術要求，是該類場景的優選檢測設備。在輻射監測場景中，輻射泄漏通常會伴隨周邊環境的溫度異常，該設備的高靈敏度溫度檢測能力可精準捕捉核設施周邊、放射性物質儲存區域、核廢料處理場所的細微溫度差異，識別輻射泄漏隱患，無需檢測人員近距離接觸高風險區域即可完成監測，大幅降低作業風險，檢測數據符合核工業輻射監測相關標準要求，可作為輻射安全評估的有效支撐材料。在環境評估場景中，該設備可用于工業排污口溫度監測，排查企業是否存在違規排放高溫廢水的行為；可用于危化品儲存區域溫度異常排查，識別危化品泄漏、自燃的早期隱患；可用于工業園區熱排放監測、城市熱島效應評估、生態保護區溫度監測等場景，高分辨率成像可精準定位異常點位，現場即可完成初步排查。其檢測數據符合環保行業相關監測標準，可直接作為環境評估報告、環保執法檢查的有效依據，適用于環保部門、工業園區管理方、核工業單位的日常監測和評估需求。

TiX520紅外熱像儀的適用行業覆蓋電力、核工業、水務、環保、軌道交通、通用制造業等多個領域，具體應用場景包括：第一，電力行業場景，可用于電廠發電機組運維巡檢、開關柜電氣故障檢測、輸電線路絕緣子絕緣測試、變壓器運行狀態檢測、母線接頭過熱排查，滿足DL/T 664電力設備紅外診斷應用規范的相關要求；第二，核工業場景，可用于核設施周邊輻射溫度監測、核設備運行狀態檢測、放射性物質儲存區域溫度異常排查，無需檢測人員近距離接觸風險區域即可完成監測；第三，水務行業場景，可用于供水管道泄漏檢測、污水處理設備運行狀態排查、水廠電氣系統檢測；第四，環保行業場景，可用于工業排污口溫度監測、危化品儲存區域溫度異常排查、工業園區環境評估、城市熱島效應監測；第五，軌道交通場景，可用于列車電氣系統故障檢測、軌道信號設備運維、車站供電系統巡檢；第六，通用制造業場景，可用于生產設備日常運維、電路板虛焊檢測、電氣接頭過熱排查、生產工藝溫度監測。其240°鉸接鏡頭設計可適配各類復雜工況，無需調整檢測人員位置即可覆蓋多角度拍攝需求，有效提升各場景下的檢測效率。

福祿克TiX520紅外熱像儀的溫度測量精度和圖像分辨率均處于同級別產品領先水平，完全滿足各類嚴苛工業檢測的需求。在溫度測量精度方面，該設備搭載的LaserSharp?自動對焦技術，通過內置激光測距儀精準計算與檢測目標的距離，避免了常規紅外熱像儀被動對焦不準導致的溫度測量誤差，可精準捕捉被測對象的細微溫度差異，即便是微小的早期發熱故障也能有效識別，比如電子元器件虛焊、電氣接頭輕微過熱、絕緣子局部劣化等容易被常規設備漏檢的隱患，都可以被精準捕捉。在圖像分辨率方面，該設備原生紅外分辨率為320×240，同時支持福祿克專屬的精密位移成像技術，拍攝完成的圖像可在配套軟件中轉換為640×480分辨率，實現4倍像素提升，圖像細節呈現能力大幅增強，可清晰顯示被測對象的溫度分布細節，方便檢測人員識別局部溫度異常點位。無論是需要高精度測溫的電氣絕緣測試場景，還是需要清晰成像的微小故障排查場景，該設備的性能都可以完全滿足需求。
