波蘭SONEL（索耐）TDR-420時域反射儀在電磁兼容方面符合EN 61326-1標準，能夠在存在一定電磁干擾的工業與戶外環境中保持正常的測量性能，減少對周邊設備的影響并抵抗外來干擾。 設備具備過壓保護能力，可承受四百伏直流或二百五十伏交流的輸入，在被測回路存在瞬時過壓時保護內部電路，提升現場使用的安全裕度。 在防護等級上，TDR-420達到IP67，意味著可防短時浸水與完全防塵，配合彈性涂層外殼，適應潮濕、多塵與可能跌落的作業環境，符合現場儀表的耐用要求。 由于頁面未公開該儀器對應的更多具體標準編號，建議用戶結合所在行業電纜檢測規范使用，并以儀器直顯的距離、誤差與反射圖形作為現場判定的數據基礎。綜合來看，電磁兼容、過壓保護與高等級防護共同構成了TDR-420的現場適用性基礎，使它在配電、通信等多種電纜場景中都可作為可靠的故障定位手段使用。

波蘭SONEL（索耐）TDR-420時域反射儀以IP67防護等級與彈性涂層外殼實現強抗干擾與環境適應能力，既防水防塵，又能在意外跌落時提供緩沖，適合惡劣的戶外與井下作業。 在電氣干擾方面，設備符合EN 61326-1電磁兼容標準，可在存在一定電磁噪聲的工業現場正常工作，配合可調的輸出阻抗與脈沖參數，使反射信號在不同電纜條件下保持清晰可辨。 其分辨率約為百分之一，能夠分辨較短電纜段上的阻抗變化，對早期、輕微的故障也能有所反映。極小可測電纜長度為四米，適合短線段的質量核查。 雙游標與幫助功能的組合，使操作人員即便在復雜反射圖形中也能穩定鎖定故障點并識別類型，減少誤判。整體設計令TDR-420在潮濕、多塵、易摔的現場環境中依然可靠。總體而言，TDR-420把環境防護、電磁兼容與圖形化判讀結合在一起，使電纜故障查找不再依賴經驗猜測，而是以直觀的反射圖形與距離讀數支撐現場決策。

波蘭SONEL（索耐）TDR-420時域反射儀的測量范圍覆蓋七米至六千米，并細分二十英尺至兩萬英尺等多檔量程，能夠適配從短線段到長距離電力與通信電纜的故障查找。 設備采用四節一點五伏AA堿性電池或四節鎳氫AA電池供電，在連續掃描模式下續航最長約八小時，自動關機時間可在1、5、10、15分鐘選擇，便于根據作業節奏管理電量。 在人機交互上，TDR-420配備三點五英寸彩色液晶屏，分辨率三百二十乘二百四十像素，并帶有八百一十至一千一百赫茲的聲信號提示，操作溫度負二十至正七十?dāng)z氏度，適應廣域現場。 整機重量?jī)H四百八十七克，尺寸二百二十乘九十八乘五十八毫米，配合IP67堅固外殼，輕便且耐用，是現場電纜故障定位中兼顧便攜、防護與長量程的實用時域反射儀。憑借輕便機身與八小時續航，TDR-420可支持一整天的現場巡線任務，無需頻繁更換電池，其IP67與寬溫設計使其在不同氣候與地形條件下都能穩定投入電纜檢測工作。

波蘭SONEL（索耐）TDR-420時域反射儀通過向電纜注入脈沖并分析反射來定位故障，操作人員先根據電纜類型設置傳播速度與輸出阻抗，使測量結果更接近真實長度。 設備提供七米至六千米等多檔測量范圍，用戶可先選較大量程粗略定位，再切換更精細量程提高分辨。彩色屏以圖形方式顯示故障反射，并標出與測試端的距離。 TDR-420設有兩個獨立游標，可分別放置在兩處故障反射點上，屏幕直接給出各自距測試端的距離以及兩游標之間的間距，方便同時處理多重故障。 其幫助功能可將實測反射形狀與典型故障圖形庫比對，輔助識別斷路、短路、濕氣或阻抗變化等類型。掃描速度約三次每秒，也支持單次掃描，便于在穩定狀態下觀察與保存波形。為獲得準確距離，建議在初次測量后用已知長度線纜校準傳播速度設置，再正式測量未知線路，良好的參數配置是TDR-420發揮六千米量程優勢的前提。

波蘭SONEL（索耐）TDR-420時域反射儀與同類時域反射儀相比，核心優勢在于六千米的長測量范圍、約百分之之一的測量誤差以及IP67等級的堅固防護外殼。 六千米工作范圍使其能夠覆蓋較長距離的中壓與通信電纜故障查找，而約百分之一的誤差在長距離定位中仍能給出可用的距離估計，滿足多數現場排查需求。 IP67防護是其顯著差異化特征，外殼彈性涂層不僅防水防塵，還能在意外跌落時緩沖保護，這是許多僅達IP54或IP65的同類設備難以兼顧的現場適應性。 雙獨立游標與幫助功能進一步提升了易用性，用戶可一次標出兩處故障并借助典型故障圖形比對識別類型，相較只能單點測量的簡易反射儀，TDR-420在現場效率上更具優勢。對于需要兼顧長線排查與現場魯棒性的用戶，TDR-420在量程、精度與防護三項關鍵指標上的均衡表現，使其比偏科于單項指標的儀器更適應真實復雜的作業環境。

波蘭SONEL（索耐）TDR-420時域反射儀專為檢測金屬電纜中的故障而設計，適用于電力電纜、通信電纜以及各類基礎設施電纜的故障定位與線端距離測量。 在電氣安裝與運維中，該儀器可用于查找配電線路中的斷路、短路、接頭不良與受潮段，幫助電氣安裝公司、制造工廠維護人員快速恢復供電或通信，減少盲目開挖與試錯。 對于電纜經銷商與電氣批發商，TDR-420可用于到貨線纜的長度核查與質量抽檢，確認線端距離與標稱是否一致，是倉儲與交付環節實用的檢測工具。 施工人員與現場維護人員也常借助其IP67堅固機身，在室外、井下或潮濕環境中作業。無論是市電線路還是通信線路，只要屬于金屬導體電纜，均可借助該儀器定位異常。在通信運營商與廣電網絡的線路維護中，TDR-420也可用于同軸與對稱電纜的斷點查找，幫助定位因老化、鼠害或施工損傷造成的隱性故障，是外線班組常備的排障工具。

波蘭SONEL（索耐）TDR-420時域反射儀基于時域反射法工作，向被測電纜注入一個快速電脈沖，當脈沖遇到阻抗突變點（如斷路、短路、接頭或受潮段）時會產生反射。 儀器記錄發射脈沖與反射回波之間的時間差，并結合電纜中信號的傳播速度計算出故障點的距離。用戶可在傳播速度百分之十至九十九或十五至一百四十八點五米每微秒范圍內調整，以匹配不同電纜類型。 TDR-420的輸出脈沖峰峰值為五伏，輸出阻抗可在二十五、五十、七十五、一百、一百二十五與兩百歐姆之間選擇，脈沖寬度從三納秒至三微秒按量程變化，從而適配不同特征阻抗與長度的電纜。 設備以約三次掃描每秒的速度連續刷新，也支持單次掃描模式。兩個獨立游標可分別鎖定兩處故障點，直接讀出各自距離及相互間距，幫助區分多重故障。 結合幫助功能，TDR-420可將實測反射率與典型故障形狀庫進行比對，輔助判斷斷路、短路、濕氣或阻抗變化等異常類型，使非專業人員也能較快理解測量結果。

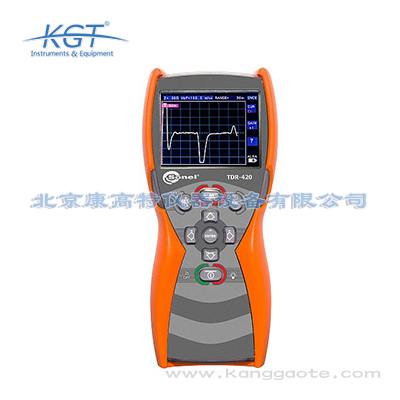

波蘭SONEL（索耐）TDR-420時域反射儀是一款用于金屬電纜故障定位的便攜式測試儀器，通過向電纜注入脈沖并分析反射信號，確定斷路、短路、受潮及阻抗變化等故障的位置與性質。 該儀器配備三點五英寸彩色液晶屏，分辨率為三百二十乘二百四十像素，能夠清晰顯示電纜故障圖形，并以圖形方式指示故障點與測試端的距離，便于現場快速判讀。 TDR-420的測量范圍最長可達六千米，測量誤差約為百分之一，并可在七米至六千米等多檔量程間選擇，覆蓋從短段線纜到長距離電力與通信電纜的故障查找需要。 設備擁有IP67防護等級，外殼具備彈性涂層，既防水又防塵，并在意外跌落時提供一定保護，適合在惡劣的戶外與現場環境中長期作業，結構堅固可靠。 借助兩個獨立游標，TDR-420可同時標出兩處故障位置并給出它們之間的距離，配合幫助功能將實測反射形狀與典型故障圖形比對，顯著提升故障類型識別效率。

使用波蘭SONEL（索耐）TDR-420時域反射儀時，應確認被測回路處于安全狀態，盡管設備具備四百伏直流、二百五十伏交流過壓保護，仍應避免在帶電高壓線路上直接測量。 測量前應正確設置電纜的傳播速度，使其與待測線纜類型匹配，傳播速度可在百分之十至九十九或十五至一百四十八點五米每微秒?yún)^(qū)間調整，設置不當會導致距離計算偏差。 操作溫度范圍為負二十至正七十?dāng)z氏度，存儲溫度可低至負三十?dāng)z氏度，設備適應性廣，但極端條件下仍應注意電池性能與屏幕響應。自動關機時間可在1、5、10、15分鐘間選擇以節省電量。 由于頁面未公開更詳細的維護說明，建議在常規電纜檢測環境下使用，保持接口清潔，避免泥沙進入。測量結束后及時關機，延長四節AA電池的連續掃描續航，最長約八小時。若在潮濕或泥濘環境使用后，應及時擦干外殼與接口，避免水分沿縫隙進入，定期檢查電池觸點與屏幕狀態可維持儀器在頻繁外勤中的穩定表現。

波蘭SONEL（索耐）TDR-420時域反射儀的故障結果主要通過彩色屏上的反射圖形與游標讀數判定，屏幕以圖形顯示故障點并標出距測試端的距離，測量誤差約為百分之一。 判定時，先將一個游標置于發射起點，另一個置于異常反射峰，屏幕即顯示該故障點的距離。若有兩處異常，可用雙游標分別標出并讀取二者間距，整體呈現多重故障分布。 結合幫助功能將實測反射形狀與典型故障圖形比對：斷路多表現為末端開路反射，短路呈低阻反射，受潮與接頭則表現為局部阻抗變化，據此可判斷故障性質。 由于測量誤差約為百分之一，在六千米量程下端距離誤差約數十米，長距離定位應結合其他手段復核。分辨率約百分之一有助于發現細微阻抗變化，作為早期隱患的參考。實際排障中，可先用大量程快速確定異常大致區段，再縮小量程精細讀取，配合雙游標分別鎖定主故障與次要異常，能顯著提高復雜線路的處理效率。
