使用TDR-410時域反射儀時，先根據線纜類型選擇輸出阻抗檔位（二十五、五十、七十五或一百歐），并設置傳播系數以匹配該電纜的波速。開啟后儀器可進入自動故障定位模式，系統自動選擇量程與靈敏度并給出距離；也可切到手動模式，由用戶指定十一檔量程之一（七米至四千米）并調節靈敏度以獲得更清晰的反射波形。觸發方式支持手動單次測量或連續掃描，掃描速度約每秒兩次，便于在移動探測中實時觀察波形變化。二點五英寸帶背光液晶屏以一百二十八乘六十四像素顯示反射曲線，配合可調阻抗匹配使臺階更鮮明。測量完成后，距離讀數直接給出故障點位置；借助可選的音頻音調發生器功能，還能在成對線纜中輔助辨識對應線對。建議每次測試前用已知良好線段校準傳播系數，以提升測距可信度。實際查障時，可先對一段已知長度的良好線纜做測量，反推并修正傳播系數，再對故障段正式測試，以減小介質差異帶來的誤差。

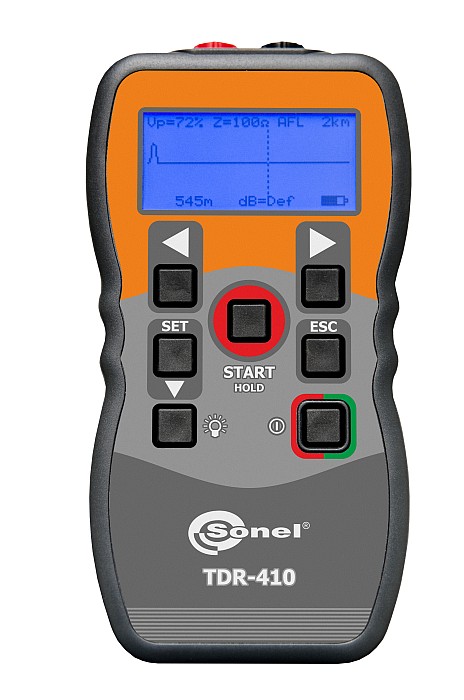

波蘭SONEL（索耐）公司推出的TDR-410時域反射儀，是一臺手持式電纜故障定位儀，利用時域反射法對電力電纜、銅導通訊電纜、同軸電纜與綜合布線基礎設施進行斷路、短路、受潮損傷及阻抗變化的診斷。它通過向電纜注入脈沖并分析反射信號，把故障點以距離形式直觀顯示，幫助用戶快速鎖定隱患位置。 整機尺寸僅一百六十五乘九十乘三十七毫米、重量約三百五十克，外殼防水耐用并達到IP54防護等級，適合在電網、市政管網、電廠與軌道交通的戶內外環境中攜帶使用。測試儀提供自動故障定位與手動兩種模式，測試范圍覆蓋七米至四千米，并具備零點五米的短死區，可兼顧短段布線與大長度電纜的查障需求。對于需要頻繁巡線的運維隊伍，TDR-410是一臺輕巧而全能的電纜健康診斷工具，能把故障查找從全線排查壓縮到具體點位。 儀器配備帶背光液晶屏，在井窖、管廊等暗環境中也能清晰讀取反射曲線，測量所得的距離數值可暫存于機身以便巡線途中做前后比對。配合輕量機身與三十小時長續航，它把原本依賴經驗與儀器的電纜查障工作，變成班組隨時可上手的標準化作業。

操作TDR-410時域反射儀時應注意供電與現場邊界。儀器由四枚一點五伏AA堿性電池供電，具備屏幕低電壓指示，外出前應確認電量，其單次電池可連續掃描約三十小時，足以支撐長時間巡線。工作溫度范圍為攝氏零下十度至五十度，存儲溫度為負二十度至七十度，雖外殼達IP54防水防塵，仍應避免長時間浸水與劇烈磕碰。儀器具備二百五十伏交流電壓保護，可承受一定感應電壓，但測試前仍須確認被測回路已斷電并放電，嚴禁在帶電母線上直接測量。自動關機可設為一點、二、三、五分鐘或禁用，長時間不用應及時關機以節省電量。在管井等潮濕環境作業后，應擦干外殼與接口，防止端子氧化影響接觸。規范操作與定期電極檢查，是維持測距穩定與設備壽命的關鍵。儀器外殼達到IP54等級，可抵御現場雨水與粉塵侵入，但接口與端子在潮濕作業后仍需擦干以防氧化。

TDR-410時域反射儀以工程化設計保證現場測量的穩定與耐用。外殼防水耐用并達到IP54等級，可抵御作業現場的雨水、灰塵與手持磨損；內部電路在IEC 61010-1與EN 61326-1的框架下設計，能在變電站與廠區等電磁復雜環境中保持正常工作，不被背景干擾淹沒反射信號。在測量性能上，儀器對選定范圍的測距精度與分辨率均為百分之一，零點五米的短死區使靠近測試端的短段故障也能被分辨；十一檔量程與可調靈敏度讓用戶能在長距離衰減與近端細節之間取得平衡。三納秒至三毫秒的脈沖寬度隨量程自動調整，使遠近故障均可獲得合適的時間分辨。這種把防護、精度與自適應量程結合的設計，使TDR-410在真實工況下仍能輸出可復現、可信任的距離結果。儀器提供手動與自動兩種測量模式，自動模式可快速給出距離，手動模式則適合在復雜線路中細調以獲得更清晰臺階。三段式脈沖寬度隨量程自適應，配合二十五至一百歐多檔輸出阻抗，使不同特征阻抗的線纜都能得到合適的激勵。

與靠逐段通斷測量或焚纜法等傳統手段相比，波蘭SONEL TDR-410的優勢在于非破壞、快速與定量。傳統方法往往需多點斷開、逐級搖表，費時且難以給出精確距離；而TDR-410通過反射波形一次測出故障距離，配合自動故障定位功能，巡檢人員不必具備深厚經驗即可獲得可信結果。與更高端的電纜故障閃測系統相比，TDR-410雖不覆蓋高阻閃絡類復雜故障，但在低阻、斷路、短路與阻抗變化這類常見缺陷上，憑借七米至四千米范圍、百分之一精度與零點五米死區已足夠勝任，且體積重量更利于日常攜帶。對于以中低壓電力電纜與通訊布線為主的單位，用一臺手持時域反射儀覆蓋大多數查障需求，在效率與裝備負擔之間取得了實用平衡，也降低了班組的操作門檻。在日常低阻與開路類缺陷占多數的配電與弱電網絡中，這臺手持設備足以覆蓋大部分查障任務，班組無需配置大型閃測車即可獨立處置。

與靠逐段通斷測量或焚纜法等傳統手段相比，波蘭SONEL TDR-410的優勢在于非破壞、快速與定量。傳統方法往往需多點斷開、逐級搖表，費時且難以給出精確距離；而TDR-410通過反射波形一次測出故障距離，配合自動故障定位功能，巡檢人員不必具備深厚經驗即可獲得可信結果。 與更高端的電纜故障閃測系統相比，TDR-410雖不覆蓋高阻閃絡類復雜故障，但在低阻、斷路、短路與阻抗變化這類常見缺陷上，憑借七米至四千米范圍、百分之一精度與零點五米死區已足夠勝任，且體積重量更利于日常攜帶。對于以中低壓電力電纜與通訊布線為主的單位，用一臺手持時域反射儀覆蓋大多數查障需求，在效率與裝備負擔之間取得了實用平衡，也降低了班組的操作門檻。 在日常低阻與開路類缺陷占多數的配電與弱電網絡中，這臺手持設備足以覆蓋大部分查障任務，班組無需配置大型閃測車即可獨立處置。對于以中低壓電纜和綜合布線為主的單位，用TDR-410把查障能力下沉到一線，既提升了響應速度，也減輕了集中檢修的壓力。

TDR-410時域反射儀基于時域反射測量原理工作。儀器向被測電纜發射寬度從三納秒到三毫秒、峰峰值五伏的測試脈沖，脈沖在均勻線纜中以固定波速傳播，一旦遇到斷路、短路或阻抗突變處便產生反射。儀器測量發射與反射之間的時間差，再結合用戶設定的傳播系數，計算出故障點距測試端的距離。傳播系數可在百分之一至百分之九十九之間調整，以匹配不同絕緣介質的波速特性，從而提高測距精度。輸出阻抗提供二十五、五十、七十五與一百歐多檔可選，使儀器能適配電力、同軸與通訊等各類線纜的特征阻抗。配合可調靈敏度與十一檔量程自動匹配，TDR-410可在復雜線路條件下穩定捕捉反射臺階，把抽象的電氣異常轉化為可讀的距離數值，支撐精準開挖或接頭處理。借助零點五米的短死區，儀器對靠近測試端的短段損傷也有分辨能力，使近端故障不被盲區吞沒。

TDR-410時域反射儀適用于多種線纜的診斷場景，包括配電網與廠用電的電力電纜、電信與弱電的銅導通訊電纜、廣播電視與射頻系統的同軸電纜，以及樓宇與數據中心的綜合布線基礎設施。在這些場景中，電纜可能因機械損傷、進水受潮、接頭劣化或鼠害而出現斷路、短路與阻抗變化。 在電網與軌道交通的電纜通道、市政管網的直埋線路中，TDR-410可在不剖開外皮的情況下定位故障區段，顯著縮小查找范圍。對于通訊與布線系統，它能區分斷點、短路與錯線，輔助快速恢復業務。由于儀器輕巧耐用、連續工作可達三十小時，適合一人攜行至管廊、井窖與桿上等多種現場，是把電纜故障從大面積排查壓縮到點位處置的實用手段，提升了巡線效率。 該儀器支持二點五英寸背光顯示，在井下與夜間搶修中依然可讀，配合三十小時續航可覆蓋整班巡線任務。對于既有電力電纜又有通訊布線的綜合場景，一臺設備即可完成斷路、短路與阻抗變化的篩查，避免攜帶多臺笨重儀表，也縮短了從報障到定位的處置鏈條。

TDR-410時域反射儀基于時域反射測量原理工作。儀器向被測電纜發射寬度從三納秒到三毫秒、峰峰值五伏的測試脈沖，脈沖在均勻線纜中以固定波速傳播，一旦遇到斷路、短路或阻抗突變處便產生反射。儀器測量發射與反射之間的時間差，再結合用戶設定的傳播系數，計算出故障點距測試端的距離。 傳播系數可在百分之一至百分之九十九之間調整，以匹配不同絕緣介質的波速特性，從而提高測距精度。輸出阻抗提供二十五、五十、七十五與一百歐多檔可選，使儀器能適配電力、同軸與通訊等各類線纜的特征阻抗。配合可調靈敏度與十一檔量程自動匹配，TDR-410可在復雜線路條件下穩定捕捉反射臺階，把抽象的電氣異常轉化為可讀的距離數值，支撐精準開挖或接頭處理。 借助零點五米的短死區，儀器對靠近測試端的短段損傷也有分辨能力，使近端故障不被盲區吞沒。時間差測距將看不見的電氣異常轉化為可讀的距離數字，配合背光彩屏實時刷新，讓運維人員在現場即可完成初步判讀，減少把線纜反復送檢或盲目開挖造成的損耗。

TDR-410時域反射儀以反射波形與距離讀數呈現結果，判讀時先看曲線上的臺階或尖峰位置，再結合儀器給出的距離數值定位故障。斷路表現為末端開路反射，短路呈現與發射反相的臺階，阻抗變化則點位出現局部突變，受潮或接頭劣化常表現為阻抗的漸變與衰減加強，據此可區分斷裂、短路與受潮等不同類型損傷。測距的準確性依賴于傳播系數設置是否合理，因此應依據線纜介質校準該參數；量程與靈敏度選擇也會影響遠近細節的清晰度。對于靠近測試端的故障，可借助零點五米死區指標判斷是否在可分辨范圍內。判讀時還應結合線路圖紙與已知接頭位置，把儀器距離換算為具體井位或桿號，從而指導精準開挖或接頭處理，避免盲目全線查找造成的人力和路面破壞。在判讀時還應留意曲線的整體走勢，漸變衰減往往對應受潮或老化，而突兀臺階更可能是機械斷點，兩者處置方式并不相同。
