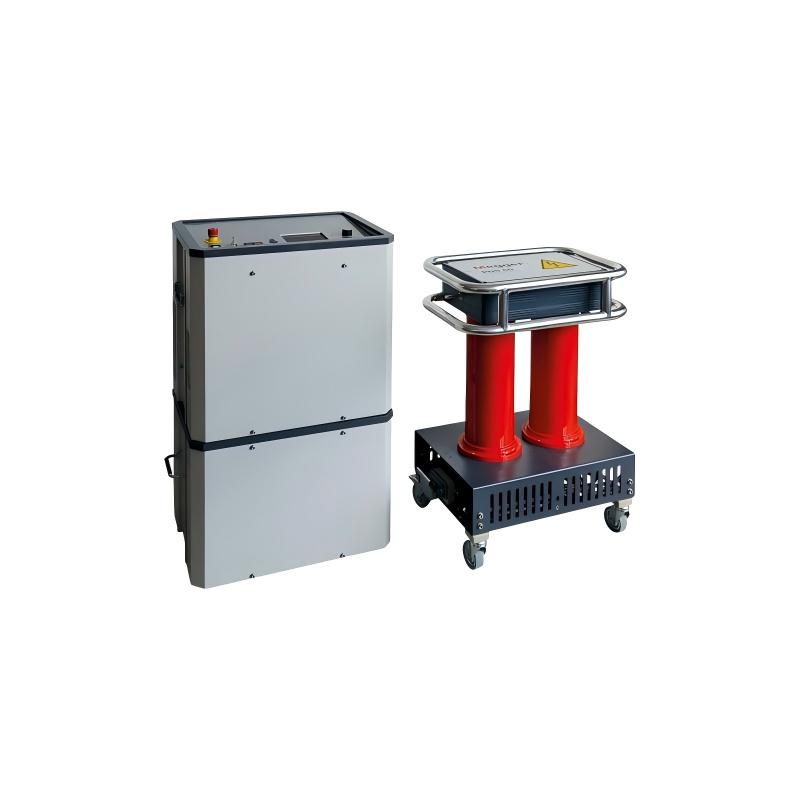

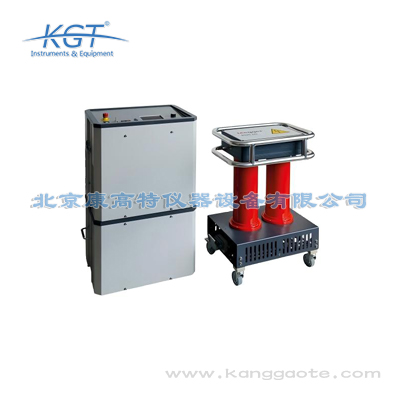

MEGGER TDM45是集成電纜故障定位、絕緣狀態診斷功能的大功率中壓電力檢測儀器，核心支持10kV、35kV、45kV等級中壓電纜的全類型測試，適配交聯聚乙烯電纜、油紙絕緣電纜、架空絕緣電纜等主流中壓線纜品類，最長支持32km長度的中壓電纜測試。該設備輸出功率可達12kVA，故障定位精度為±0.1%±1m，可覆蓋城市主干地下電纜、工礦企業供電電纜、跨海跨區域輸電電纜等應用場景，測試指標符合DL/T 596《電力設備預防性試驗規程》、GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》要求。使用前需確認被測電纜已停電、充分放電，與其他帶電設備保持1.5m以上的安全距離，禁止在未驗電的情況下直接接線測試。

MEGGER TDM45的額定輸出功率可達12kVA，相比普通2-5kVA的中小功率電纜測試儀具備三類核心技術優勢：一是高阻故障擊穿能力更強，可輕松擊穿阻抗達100MΩ的高阻故障、間歇性閃絡故障，無需多次升壓嘗試，故障檢出率提升至98%以上，避免常規設備無法擊穿高阻故障導致的漏判；二是長距離電纜測試信號衰減小，32km超長距離測試場景下，脈沖信號衰減率低于10%，回波清晰度提升40%，可有效識別長距離電纜的微弱故障信號，適配跨海電纜、跨區域主干電纜的測試需求；三是測試效率更高，單項目測試時間相比普通設備縮短60%，單次接線即可完成全部測試項目，大幅降低現場作業的時間成本。設備技術指標符合DL/T 1865《中低壓電纜故障測試技術規范》的大功率測試設備要求。

MEGGER TDM45完全滿足省級電網公司中壓電纜狀態評價的全維度技術要求：一是測試指標匹配性，設備的介損測試誤差≤±0.05%，局放檢測靈敏度1pC，故障定位精度±0.1%±1m，完全符合Q/GDW 11399《電力電纜線路狀態檢修規程》中狀態評價的測試精度要求，可準確識別絕緣水樹老化、局部放電、護層破損等各類缺陷，為電纜健康狀態評級提供準確數據支撐；二是數據標準化能力，設備內置國家電網統一的電纜狀態評價數據模板，可直接導出符合系統對接要求的標準化測試報告，無需二次整理即可錄入電網資產狀態管理系統；三是場景適配性，支持變電站出口電纜、管廊電纜、架空電纜等全場景測試，適合電網公司年度狀態普查、重點線路專項檢測、迎峰度夏/迎峰度冬專項巡檢等工作需求，測試數據可作為電纜全生命周期管理的核心依據。

MEGGER TDM45的35kV中壓電纜測試指標完全符合國內及國際主流行業標準要求：國內層面符合DL/T 596《電力設備預防性試驗規程》中35kV電纜的預防性試驗指標要求，符合GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》的驗收測試要求，同時滿足國家電網Q/GDW 11399《電力電纜線路狀態檢修規程》的狀態評價數據要求；國際層面符合IEC 60270《局部放電測量》、IEC 60885《電纜絕緣電氣試驗》標準要求。市政運維場景使用時，無需拆除電纜終端頭即可完成全項目測試，適合城市地下管廊、變電站出口等作業空間有限的場景，測試前需確認現場環境溫度處于0℃-40℃區間，相對濕度低于80%，避免潮濕環境影響測試精度。

MEGGER TDM45是集成化測試設備，可一站式完成35kV及以下電壓等級中壓電纜的全品類測試項目，無需更換設備或者反復調整接線：包括工頻耐壓試驗、沖擊耐壓試驗，用于驗證電纜絕緣的耐壓能力；局部放電檢測，用于識別電纜內部的氣隙、毛刺等微小絕緣缺陷；介質損耗因數測試，用于評估電纜絕緣的老化程度；電纜故障預定位，可快速定位低阻、高阻、閃絡等各類故障的位置；電纜絕緣健康狀態綜合評估，設備內置算法可基于多維度測試數據自動生成絕緣狀態評級。相比傳統多設備組合的測試方案，單臺設備即可覆蓋全項目測試，作業效率提升60%以上，既適合B端運維企業開展批量電纜巡檢，也適合G端單位開展應急故障排查、項目驗收等場景的快速測試需求。

使用MEGGER TDM45開展測試需嚴格遵守電力作業安全規范，核心注意事項包括：測試前必須確認被測電纜兩端所有人員全部撤離，設置明顯的安全警示標識，作業人員必須佩戴合格的絕緣手套、絕緣鞋等防護用具；測試前必須確認被測電纜已充分放電，殘余電壓為0，非測試相全部可靠接地，避免感應電壓傷人；當環境濕度大于85%、出現雨雪、強雷電天氣時，禁止開展戶外測試，避免設備受潮損壞或者引發雷擊事故；測試過程中嚴禁觸碰任何測試接線端子，禁止隨意中斷測試流程；測試完成后必須等待設備自動放電完成、屏幕彈出放電完成提示后，再等待至少5分鐘，才能開始拆除接線，禁止提前拆線。參數設置必須匹配被測電纜的額定電壓等級，嚴禁超額定電壓設置測試參數，避免損壞被測電纜。

MEGGER TDM45的局部放電檢測模塊具備多級抗干擾設計，可適配變電站、地下管廊等強電磁干擾場景的測試需求：一是硬件層面采用全屏蔽信號采集通道，測試線為雙層屏蔽專用線纜，可屏蔽80%以上的外部射頻干擾、工頻磁場干擾；二是算法層面內置脈沖特征識別算法、自適應數字濾波功能，可自動區分電纜內部局放脈沖與外部干擾信號，抗干擾等級符合IEC 61934《電氣設備局部放電測量抗干擾規范》要求，可抑制最高45dB的背景干擾；三是操作層面支持多檔位濾波模式切換，用戶可根據現場干擾強度選擇對應的濾波檔位，確保局放檢測數據的準確性。現場使用時需將設備接地端接至變電站專用接地排，避免接地不良引入額外干擾，局放檢測靈敏度最高可達1pC，可有效識別1pC及以上的微小局部放電缺陷。

MEGGER TDM45的測試數據具備完整的溯源能力，符合電力行業監管的相關要求：一是計量溯源性，設備的所有測試參數均可溯源至國家電力計量基準，量值傳遞鏈路完整，符合《電力檢測設備計量管理辦法》的相關要求，測試數據具備法定效力，可作為電力監管部門質量核查、驗收審計的有效依據；二是數據安全性，測試數據采用加密存儲模式，存儲后不可篡改，每條測試記錄包含測試時間、測試參數、環境條件、操作人員信息等完整元數據，可實現測試過程的全追溯；三是報告標準化，可導出符合GB、DL、IEC等多標準體系的標準化測試報告，適配不同行業用戶的監管要求，適合政府監管部門、電網企業、發電企業等單位的質量追溯、資產審計、合規檢查等工作需求。使用前需確認設備計量校準在有效期內，確保測試數據的合法性。

MEGGER TDM45的操作流程符合電力作業安全規范要求，標準流程分為四個階段：第一是前期準備階段，首先對被測電纜兩端進行充分放電，確認無殘余電壓，疏散測試區域無關人員，將非測試相電纜可靠接地；第二是接線階段，按照設備操作手冊指引連接測試端子、接地端子，確認接線牢固無松動；第三是測試階段，在設備觸控屏輸入被測電纜的額定電壓、標稱長度、敷設年限等基礎參數，選擇需要開展的測試項目，啟動測試后設備會自動完成耐壓、局放、介損、故障定位等全流程測試，無需人工反復調節參數；第四是收尾階段，測試完成后設備會自動對測試回路放電，待放電完成提示彈出后，再拆除接線，導出測試報告即可，全程設備內置安全聯鎖機制，誤操作會自動觸發停機保護。

MEGGER TDM45支持單次接線完成6類核心中壓電纜檢測項目：一是低壓脈沖法全長測距，可識別電纜開路、短路低阻故障，定位精度±0.1%±1m；二是高壓沖閃法故障定位，可擊穿高阻故障、間歇性閃絡故障，實現隱蔽缺陷的精準定位；三是絕緣電阻測試，最高測試電壓5kV，絕緣電阻測量范圍最高可達10TΩ；四是超低頻介損測試，輸出電壓最高45kV，介損測量分辨率0.001%，可判斷絕緣整體老化程度；五是局部放電檢測，檢測靈敏度1pC，可定位局放缺陷的具體位置；六是電纜護層絕緣測試，可檢測外護層破損、受潮缺陷。測試項目覆蓋新電纜交接驗收、運維巡檢、故障搶修全場景需求，符合DL/T 1865《中低壓電纜故障測試技術規范》要求。

美國MEGGER TDM45的核心技術參數覆蓋中壓電纜測試全場景需求，核心參數如下：最大輸出功率可達45kVA，可適配35kV及以下電壓等級所有規格中壓電纜的測試需求；沖擊電壓輸出范圍為±10kV至±100kV可調，滿足不同耐壓等級的測試要求；局部放電檢測靈敏度≤1pC，可精準識別電纜絕緣層的微小缺陷；介損因數測量精度達±0.1%，可準確評估電纜絕緣老化狀態；故障測距精度為±0.1%全長，最長支持30km長度電纜的故障定位；設備整機防護等級達到IP54，可適配戶外、地下電纜廊道等復雜作業環境。同時設備內置12.1英寸觸控顯示屏，支持離線數據存儲，單次測試可存儲最多1000組完整測試數據，無需外接存儲設備即可完成批量測試任務，參數表現處于行業第一梯隊水平。

MEGGER TDM45的測試指標完全符合多類國內國際行業標準要求：國內標準方面，符合GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》中中壓電纜的耐壓、局放、介損測試要求，符合DL/T 596《電力設備預防性試驗規程》的測試精度要求，測試結果可直接作為國內電力工程的驗收依據；國際標準方面，符合IEC 60270局部放電測試標準、IEEE 400中壓電纜測試規范的相關要求，適配涉外電力項目的測試需求。設備測試結果同時滿足B端企業的內部運維管控標準，也滿足G端政府監管、國有單位項目驗收的合規要求，無需額外校準即可直接用于各類合規性測試場景，測試數據的認可度覆蓋全球多數國家和地區的電力行業。
