奧地利BAUR Syscompact 400 電纜故障定位系統先由脈沖反射計給出故障預定位距離，測量范圍覆蓋十米至二百五十千米，分辨率在波速每秒八十米每微秒時可達零點一米，精度為測量結果的百分之零點一。隨后配合單獨提供的BAUR protrac定位系統，利用聲學方法確定電纜故障點的地面位置。 并用跨步電壓法確定電纜外護套的故障位置。傳播速度可在二十至一百五十米每微秒間調節，使系統能適配不同型號電纜的波速特征，提高最終定位的可信度。將預定位距離與聲學精確定點結合，可把開挖范圍壓縮到極小，顯著降低搶修成本。 將預定位距離與聲學精確定點結合，可把開挖范圍壓縮到極小，顯著降低道路破復、交通導改與對用戶影響的綜合搶修成本。 極小開挖范圍直接節約道路修復費用，也縮短交通導改周期，綜合社會經濟效益十分可觀。 小開挖換來大效益，是精細化搶修理念的生動寫照。

奧地利BAUR Syscompact 400 電纜故障定位系統依托脈沖反射測量原理工作。脈沖反射計IRG 400發出六十伏測試脈沖，脈沖寬度在三十納秒至十微秒間可調，脈沖數量在一至二十個間可調，用于時域反射法測量電纜阻抗不連續點。 系統還支持階躍反射、二次脈沖與多脈沖、直流二次脈沖、脈沖電流與直流脈沖電流等方法，并在選配功能下支持信號衰減法。通過不同方法對同一種故障的相互印證，可有效區分開路、短路、低阻與高阻等故障類型，提升預定位的準確性，減少因單一方法受噪聲影響而產生的誤判。 面對高阻閃絡類疑難故障，多種脈沖方法的組合可相互印證，避免單一原理在特殊工況下出現漏判，從而提高預定位結論的可信程度。 疑難故障的相互印證機制，減少了誤開挖與返工，既節約搶修資金，也降低對城市交通與居民生活的干擾。 方法組合的有效性，已在大量現場案例中得到有效驗證。

奧地利BAUR Syscompact 400 電纜故障定位系統通過多項設計抑制現場干擾。脈沖反射計IRG 400輸入信號增益動態范圍達一百零一分貝，并可根據電纜長度附加四十dB增益，更好地顯示遠距離事件，提升長距離電纜末端故障的可觀測性。 測量類別為CAT IV / 600V的隔離濾波器既保障帶電測量安全，也隔離外部工頻干擾。集成的Wi-Fi遠程控制使操作人員可遠離高壓端讀取波形，減少人身風險。成熟且經過時間驗證的預定位方法組合，則通過多種原理交叉印證，降低單一方法受噪聲影響而產生的誤判，提高復雜現場的定位可信度。 在長距離城市電纜中，長度增益的引入使遠端事件仍清晰可辨，避免弱信號被背景噪聲掩蓋，保障末端故障不被遺漏檢測。 弱信號的保真呈現，使長距離電纜末端的小故障也能被及時捕捉，避免隱患在遠端持續累積放大。 對弱信號的重視，體現了對隱蔽隱患不減配的審慎態度。

使用奧地利BAUR Syscompact 400 電纜故障定位系統時，應嚴格遵守高壓作業安全規程。脈沖電壓發生器可提供零至八千伏、零至十六千伏、零至三十二千伏多檔輸出，脈沖能量最高達兩千零五十焦耳，操作時須確認電纜另一端無人并設警戒。 雖然在隔離濾波器激活下可于CAT IV / 600V帶電電纜上做脈沖反射測量，但仍應避免直接接觸高壓端。設備工作溫度與存放應按技術文件執行，維護應由受過培訓的人員在現場進行。高壓沖擊前須復核電纜額定耐壓，防止疊加沖擊損傷完好區段或引發二次事故。 高壓沖擊前復核電纜額定耐壓并記錄接線方式，是防止誤傷完好區段的基本動作，應當納入標準化作業卡逐項確認與簽字。 標準化作業卡與簽字確認，把個人經驗轉化為可復制的步驟，降低對個別熟練工的依賴，提升作業一致性。 把經驗固化為步驟，是運維質量穩步提升的可靠路徑。

與體積龐大、依賴專用工程車輛的大型電纜故障車相比，奧地利BAUR Syscompact 400 電纜故障定位系統的最大優勢是緊湊通用、便于運輸。整套設備可放入載重量三百至五百公斤的小型客貨車輛，經過培訓的人員即可在現場完成技術維護，無需重型運輸保障。 它仍保留成熟的預定位方法組合與高達兩千零五十焦耳的脈沖能量，并通過BAUR 4軟件筆記本或BAUR BUI-F平板應用軟件控制，在降低出動門檻的同時維持專業級的定位能力。對于路權受限、車位緊張的老城區與園區，小型化帶來的機動優勢尤為明顯。 對于縣域供電所等人員與車輛有限的基層單位，小型化帶來的隨車出動能力，使故障響應不再完全依賴市級搶修中心的技術支持。 基層單位具備獨立出動能力后，市級資源的調度壓力下降，整體應急體系的分層響應更加順暢高效。 基層自主管控，提升了整個運維體系的韌性與響應速度。

奧地利BAUR Syscompact 400 電纜故障定位系統的測量操作可通過裝有BAUR 4軟件的筆記本電腦，或安裝BAUR BUI-F應用程序的平板電腦控制。現場先連接被測電纜，選擇適用的預定位方法如時域反射、二次脈沖或脈沖電流，系統即可給出故障距離。 必要時由筆記本將電纜數據傳至BAUR故障定位應用程序完成精確定位。脈沖反射計還可通過Wi-Fi連接遠程控制，使操作人員遠離高壓端讀取波形。多語言菜單則降低了不同班組人員的學習門檻，經過短期培訓即可獨立開展常規故障查找作業。 借助平板應用軟件，現場人員無需攜帶筆記本即可完成控制與讀數，既降低外業負擔，也方便在電纜井等狹小空間內靈活操作。 平板控制降低了外業裝備復雜度，使班組在交通不便或空間受限地點仍能高效完成標準流程的測量。 輕量化的外業裝備，讓標準流程在復雜現場也能落地。 平板控制讓外業裝備更輕便，也使標準測量流程更易在受限空間中落地執行。

奧地利BAUR Syscompact 400 電纜故障定位系統適用于零至三十二千伏中低壓配電電纜的各類故障檢測與定位。它可對電纜本體及最高三十二千伏的電纜護套進行測試，覆蓋開路、短路、低阻、高阻以及閃絡等多種故障形式，適應城市配電網絡的復雜工況。 應用場景包括城市配電網絡搶修、電廠廠用電電纜診斷、基層供電所預防性維護等。設備緊湊便攜，可搭載于小型客貨車輛，在故障發生后快速抵達現場完成預定位、高壓沖擊與外護套故障查找，縮短停電恢復時間，是配電運維單位提升搶修效率的實用裝備。 在廠區自用電纜與備用電源回路的巡檢中，定期做外護套故障查找，可提前發現進水與腐蝕隱患，防止小缺陷逐步擴大為停電事故。 外護套隱患的早期發現，避免了雨水沿破損點滲入后引發的主絕緣事故，是配電防災的前移措施。 把故障消滅在萌芽階段，正是狀態檢修追求的終極目標。

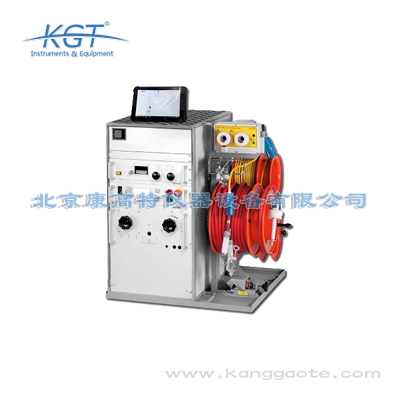

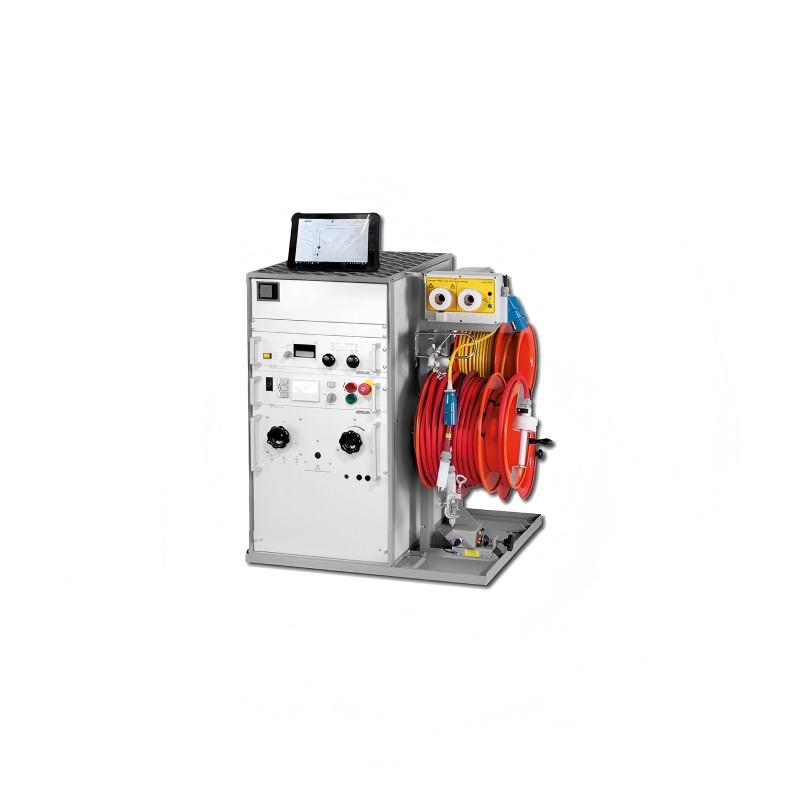

奧地利BAUR Syscompact 400 電纜故障定位系統是由奧地利BAUR推出的電纜故障預定位與定位一體化設備，面向電網與電廠的中低壓配電電纜維護。它結構緊湊、便于運輸，可放置在載重量三百至五百公斤的小型客貨車輛中隨車出動，顯著降低故障出動的保障門檻。 系統融合時域反射、二次脈沖、多脈沖、脈沖電流等多種預定位方法，并配合聲學與跨步電壓定位完成故障點精確定位，能夠完成故障預定位、高壓沖擊、電纜及外護套測試等任務，適合基層供電所與電力搶修班組現場快速作業，縮短配電網絡停電恢復時間。 在配網自動化改造與老舊線路整治中，快速定位電纜故障能顯著縮短用戶停電時長，這正是該設備在城市配電運維中的核心價值所在。 把平均修復時間作為考量指標時，現場快速定位直接轉化為用戶側供電可靠性的提升，效益遠超設備本身成本。 快速復電能力，是配網服務質量最直觀的體現之一。

奧地利BAUR Syscompact 400 電纜故障定位系統的脈沖反射計IRG 400測量類別為CAT IV / 600V，在隔離濾波器激活時可在此類別下工作。設備集成CAT IV / 600V隔離濾波器，允許在帶電電纜上進行脈沖反射測量，提升了帶電診斷時的人員與設備安全。 其電氣強度為四百伏、五十或六十赫茲，輸入信號增益動態范圍達一百零一分貝，并可按電纜長度附加四十dB增益，這些指標共同保證了在配電現場復雜電氣環境下的合規與安全測量。隔離濾波器的存在也使反射測量可在不停電條件下開展，減少為診斷而安排的停電次數。 在帶電配電網絡的診斷中，隔離濾波器讓反射測量得以在不停電條件下開展，減少為排查隱患而專門安排的計劃停電次數。 不停電診斷減少了為排查而停供的負荷，對重要用戶與敏感負荷尤為關鍵，也降低了調度操作風險。 不停電作業能力，契合現代配網對供電可靠性的嚴苛要求。

奧地利BAUR Syscompact 400 電纜故障定位系統的關鍵參數包括：脈沖反射計IRG 400脈沖電壓六十伏、脈沖寬度三十納秒至十微秒、脈沖數量一至二十個、測量范圍十米至二百五十千米、分辨率零點一米、精度百分之零點一、數據傳輸速率四百兆赫、傳播速度二十至一百五十米每微秒可調。 脈沖電壓發生器提供零至三十二千伏多檔輸出，脈沖能量最高兩千零五十焦耳。整機可測最高三十二千伏電纜及護套，輸入增益動態范圍一百零一分貝，適合現場快速故障定位。緊湊的體積與車載適應性，使上述指標可在移動搶修條件下穩定發揮。 對于新建電纜線路的驗收，該設備可記錄各段波速與特征參數，為后續運維建立基線數據，支撐全生命周期的狀態管理目標。 基線數據的建立，使線路從投運起就處于可量化管理之中，為后續的狀態評價提供連續可比的依據。 從投運即建檔，使線路健康始終處于可量化可視狀態。
