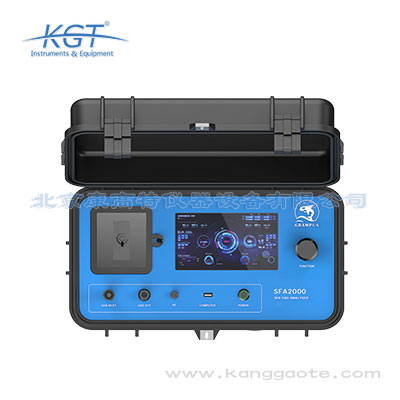

英國Grampus SFA2000 SF6氣體綜合測試儀是一款全自動零排放的SF6氣體綜合分析儀，用于測量高壓開關設備、斷路器與變壓器中所充SF6氣體的質量與純度。該儀器采用模塊化傳感器配置，能夠在一臺分析儀上同時分析多達八種相關氣體，并可配備SF6、四氟化碳、氮?dú)馀c空氣的混合物，以及二氧化硫、氟化氫、硫化氫與一氧化碳等有毒氣體檢測功能。設備還能以露點或百萬分比形式測量氣體中的水含量，借此判斷SF6氣體的干燥程度是否符合要求，是電力行業SF6絕緣設備狀態評估的重要檢測工具。其零排放與氣體回充能力，使SF6檢測在滿足環保要求的同時不損耗設備內氣體，適合綠色運維理念下的常態化狀態評估。這種兼顧環保要求與測量精度的檢測模式，正成為氣體絕緣設備綠色運維的重要技術支撐。這類能力對新型電力系統的設備健康管理尤為關鍵。

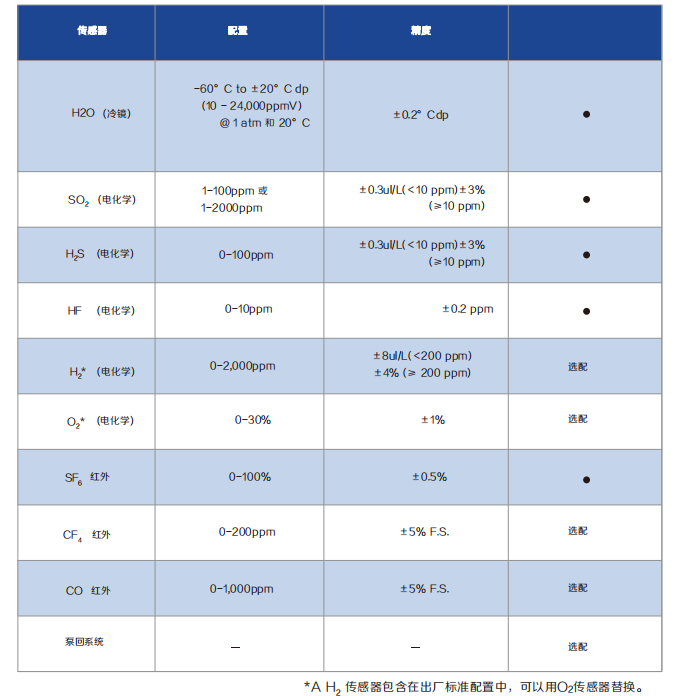

SFA2000 SF6氣體綜合測試儀的關鍵技術參數體現其綜合分析與環保能力。儀器采用模塊化傳感器，最多可同時分析八種相關氣體，并支持SF6、四氟化碳、氮?dú)馀c空氣混合物，以及二氧化硫、氟化氫、硫化氫、一氧化碳等有毒組分檢測。水分測量以露點或百萬分比濃度兩種形式給出，反映氣體干燥程度。設備配備七英寸全彩色觸摸屏、內置熱敏打印機與十巴回充壓縮機，壓縮機由獨立鋰電池驅動。測試接口為DN8與DN20聯軸器，整機安置于堅固防護箱內，預編程主要國際測試配置，實現全自動采樣、分析與零排放回充的SF6氣體綜合管理。這些參數共同定義了SFA2000作為零排放SF6綜合分析儀的技術定位，覆蓋采樣、分析與回充的全流程氣體管理。全流程管理能力使其適用于對環保與檢測全面性均有要求的運維場景。此類場景對裝備的完整性與現場可靠性要求較高。現場可靠性要求因此得以滿足。

依據SFA2000 SF6氣體綜合測試儀的檢測結果判定SF6設備狀態，主要考察純度、微水與分解物三項指標。純度偏低提示氣體被空氣或氮?dú)獾认♂專晃⑺月饵c(diǎn)或百萬分比表示，超標會影響絕緣性能并可能在低溫下液化；二氧化硫、硫化氫、氟化氫與一氧化碳等分解物的出現，往往指向設備內部存在局部放電、過熱或電弧損傷。檢測人員應結合設備類型、運行年限與歷次數據趨勢，對照相關標準限值進行綜合判斷，對異常設備安排跟蹤復測或解體檢查，防止缺陷擴大影響電網安全運行。將三項指標與歷史數據聯動分析，可避免單點誤判，使SF6設備絕緣狀態的結論更加科學、處置更加及時。三項指標聯動分析，可及早識別設備內部潛伏性缺陷，防范事故擴大。通過早期識別與主動干預，可顯著降低氣體絕緣設備發生非計劃停運的風險，保障供電連續性。

SFA2000 SF6氣體綜合測試儀主要面向使用SF6氣體作為絕緣與滅弧介質的高壓電氣設備，典型對象包括斷路器與氣體絕緣組合電器。在電網與電廠的檢修、交接與預防性試驗中，它用于評估SF6氣體的純度、微水含量與分解產物，判斷設備內部是否存在放電、過熱或受潮等隱患。由于具備零排放與氣體回充能力，該儀器既適用于實驗室內的氣體樣品分析，也適用于變電站現場的在運設備檢測。對于需要兼顧環保要求與檢測精度的SF6絕緣設備運維，SFA2000提供了從采樣到報告的完整測試手段。通過在檢修與預防性試驗中的系統應用，運維單位能夠掌握SF6設備的氣體狀態演變，為狀態檢修與退役決策提供量化支撐。系統化的氣體狀態數據，對延長氣體絕緣設備壽命與保障電網安全具有現實意義。數據驅動的狀態評價正逐步取代單純的經驗判斷。這進一步提升了狀態評價的科學性。

SFA2000 SF6氣體綜合測試儀的應用與測試配置與國際及行業標準相銜接，其相關測試對象對應于斷路器與氣體絕緣組合電器的標準要求，并符合IEEE Std C37.122.3-2011等規范框架。設備預編程了當前主要的國際電工委員會與電氣電子工程師學會測試配置，也可由用戶創建自定義測試參數，以適應不同氣體評價體系的限值判定。在氣體純度、微水與分解物的測量組織上，儀器支持按標準要求的項目組合輸出結果。借助標準化的測試序列，檢測人員能夠?qū)F6氣體狀態數據對照行業判據，形成規范的絕緣評價與趨勢記錄。標準化配置讓不同批次、不同人員的檢測更易于橫向比對，支撐SF6氣體狀態的長期檔案管理與合規評價。統一的測試配置有助于形成可比較的氣體狀態檔案，支撐跨周期的趨勢管理。可比較的檔案正是開展趨勢分析的重要基礎。趨勢分析的價值由此得以凸顯。

SFA2000 SF6氣體綜合測試儀通過多項設計保證測量穩定性。模塊化傳感器經過精選，提供良好的精度與穩定性，可同時對多種氣體進行定量分析。真空吹掃循環在每次測試前清除管路殘留空氣，內部氣體存儲系統避免樣品被外界污染，確保進入傳感器的氣體真實反映設備內部狀態。自動中止與自動清潔功能防止異常工況下的氣體損失與交叉污染。所有被測氣體同步分析并記錄，減少了分步測量帶來的誤差。配合預編程的標準測試配置，儀器在數次循環內即可獲得穩定讀數，使SF6純度、微水與分解物的評價結果具備良好重復性。在多次循環與不同設備之間保持讀數一致，是SF6狀態評價可靠性的重要基礎，也利于趨勢跟蹤與橫向比較。穩定的讀數重復性，為氣體狀態評價提供了可信的量值基礎。量值基礎穩固，則狀態結論更具說服力。供電連續性也因此更有保障。

操作SFA2000 SF6氣體綜合測試儀時，應在連接前確認設備與氣室的接口、壓力匹配，使用標配的DN8與DN20軟管及聯軸器牢固對接，防止氣體泄漏。由于涉及帶壓SF6氣體回充，應遵守高壓氣體作業規程，利用儀器內置的自動中止與自動清潔功能保障循環安全，避免氣體損失或交叉污染。設備雖為環保分析系統，但被測氣體中可能含硫化氫、氟化氫等分解產物，操作應在通風良好處進行并避免直接接觸排氣。運輸時利用堅固的防護箱妥善固定，定期校準傳感器，以維持測量準確性與長期安全使用狀態。把接口密封、通風操作與定期校準結合起來，才能在保障人員安全的同時維持儀器的測量可信度與環保性能。安全與環保并重，是該類氣體檢測設備在現場得以規范應用的重要前提。規范應用才能兼顧人員防護與環境的雙重安全。人員與環境的雙重安全由此得到保障。

SFA2000 SF6氣體綜合測試儀相比傳統SF6測試儀，突出優勢在于零排放與綜合一體化。它采用真空吹掃與內部氣體存儲，測試過程中不向大氣釋放SF6，符合環保要求；配備十巴壓縮機與獨立鋰電池，可將分析后的氣體在高壓下回充回電氣設備。模塊化傳感器使一臺儀器即可同時分析純度、微水與多種分解物，最多覆蓋八種相關氣體，減少了多臺設備配合的繁瑣。七英寸全彩色觸摸屏與預編程的測試配置簡化了操作，全自動測試與數據記錄提升了現場效率，適合對檢測全面性與作業規范性要求高的SF6設備運維場景。對于既要控制排放又要全面掌握氣體狀態的用戶，這種一體化與環保兼具的設計顯著減少了設備配置與作業復雜度。一體化設計降低了多參數檢測的組織成本，提升了現場作業的綜合效率。綜合檢測能力因此更受現場運維的歡迎。

SFA2000 SF6氣體綜合測試儀通過精選的傳感器對SF6氣體成分進行定量分析。設備經由軟管與電氣設備的DN8或DN20聯軸器連接，通電后依靠自動氣體壓力傳感功能控制，從電氣設備中定量抽取少量氣體進入分析回路。模塊化傳感器分別完成純度、水分與分解物等參數的測量，其中水分既可用露點也可用百萬分比濃度表示。真空吹掃循環與內部氣體存儲系統確保空氣不會污染樣品，且測試期間無SF6氣體逸出。所有被測氣體同時分析并記錄，數分鐘內即可獲得穩定讀數，再由內置熱敏打印機輸出結果。零排放設計從源頭避免了溫室氣體的無序釋放，使檢測過程既安全又符合日益嚴格的環保監管趨勢，提升了現場作業規范性。源頭控排與規范作業相結合，使六氟化硫檢測更契合電力行業的低碳發展導向。低碳導向正推動檢測裝備向零排放方向持續演進。

使用SFA2000 SF6氣體綜合測試儀時，先將軟管與電氣設備的DN8或DN20聯軸器可靠連接，通電后儀器通過自動氣體壓力傳感定量抽取少量SF6樣品。在七英寸觸摸屏上選擇預編程的國際電工委員會或氣體絕緣設備測試配置，或調用自定義參數，設備即啟動真空吹掃、采樣分析與數據記錄的全自動流程。測試期間可實時觀察純度、微水與分解物的讀數，完成后由內置熱敏打印機輸出報告，或通過數據接口導出。分析后的氣體由十巴壓縮機在高壓下回充回設備，整個過程零排放，適合現場連續多臺設備的SF6狀態檢測。自動化的采樣到報告流程，使現場人員能夠連續完成多臺設備檢測，明顯提升班組巡檢的作業效率與一致性。連續多臺檢測能力，使該儀器在集中檢修期展現出明顯的作業優勢。集中作業場景對該儀器的需求尤為突出。其現場作業優勢因此顯而易見。
