相比普通繞組電阻測試儀，瑞典DV POWER RMO60TD的突出特點是把線組電阻測量與有載分接開關動態分析集成在同一臺儀器中。它設有兩個獨立的電阻測試通道，測試電流可在五毫安至六十安培直流之間調節，繞組電阻測量范圍寬達零點一微歐至一百千歐，典型精度可達讀數的百分之零點一。設備內置調壓開關控制模塊，并配備獨立的交流電流監控通道用以記錄分接開關電機的工作電流。RMO60TD還具備快速自動退磁功能，可在測試結束后安全、自動地消除鐵芯剩磁，避免變壓器重新投運時出現勵磁涌流沖擊與繼電保護誤動。其二十字符乘四行的背光液晶屏在強光下依然清晰可讀，整機重量約十三點二千克，便于現場搬運。與僅靠人工讀數的老式電橋相比，RMO60TD以數字采樣與自動退磁顯著降低了人為誤差與安全風險。對于需要頻繁切換電壓擋位的工況，集成化的設計讓一次接線即可完成繞組與分接開關兩項試驗，大幅縮短停電檢修時間。

使用瑞典DV POWER RMO60TD開展繞組電阻測量時，首先應將被測設備可靠脫離電源并完成放電，確認無殘留電壓后再接線。將四端子測試線按要求接入變壓器繞組端頭，利用開爾文連接方式減少引線電阻的影響。接通儀器交流電源，在菜單中選擇繞組電阻測量模式，設定合適的測試電流檔位，對于大容量變壓器可選用較高的直流電流以加快充電。啟動測量后，RMO60TD自動完成充磁、采樣、穩定讀數與自動退磁，并在液晶屏上顯示電阻數值。測量結束應先等待儀器完成放電提示，再拆除測試線。全過程數據可保存在設備存儲中，也可通過USB接口導出，配合DV-WIN軟件生成測試報告。若需要對有載分接開關做分析，還應在測量前連接好調壓開關控制模塊，并在軟件中設置對應的分接位置序列，以便儀器自動完成逐級切換與記錄。整個流程無需手動記錄數據，儀器自動完成從充電到退磁的閉環，既提高了效率，也降低了因操作順序不當引發的安全風險。

在變電站等強電磁干擾環境下，瑞典DV POWER RMO60TD通過多項設計保障測量精度。儀器輸出的是真實無紋波的直流測試電流，從根本上削弱了交流耦合干擾對電阻讀數的影響。兩個電阻測試通道采用四端子開爾文測量方式，僅采集電壓端的壓降，使引線與接觸電阻不參與計算。針對有載分接開關測量，設備以零點一毫秒的高采樣率捕捉瞬態過程，配合數字濾波與軟件分析剔除毛刺。整機滿足EN 61326-1:2010電磁兼容標準并帶有CE認證，外殼與接口具備相應屏蔽與防護，可在存在開關操作過電壓與磁場的現場穩定工作。合理的測試線布置與接地進一步降低外部干擾，確保電阻讀數可靠。在現場實踐中，應盡量縮短電壓測試線的長度并使其遠離大電流回路，可進一步抑制感應電壓對微弱信號采集的干擾。同時，儀器內部對采樣信號做了數字濾波處理，即使在鄰近隔離開關操作的瞬間也能維持讀數的平穩，減少誤判的可能。

RMO60TD抽頭轉換開關分析儀和線組電阻計基于直流壓降法實現電阻測量。儀器內部電源向被測繞組注入真實無紋波的可調直流電流，電流范圍覆蓋毫安級至六十安培直流，開路電壓最高可達六十伏，能夠讓大容量變壓器繞組被迅速充磁并進入穩定測量狀態。測量過程中，設備同步采集繞組兩端電壓并依據歐姆定律換算出直流電阻。針對有載分接開關分析，儀器以零點一毫秒的采樣率連續記錄切換過程的動態電阻曲線，配合內置調壓開關控制模塊與交流電機電流監控通道，完整捕捉觸頭過渡、過渡電阻接入以及滅弧的全過程，從而判斷分接開關的切換動作是否正常可靠。由于繞組屬于大電感負載，RMO60TD在測量前后會自動執行充電與退磁控制，既能縮短穩定時間，又能防止斷電瞬間產生危險的高壓。通過DV-WIN軟件，用戶還能基于測量結果推算不同溫度下的等效電阻，使橫向比對更加科學。

瑞典DV POWER RMO60TD適用于高壓變電所、城市電網變電站、發電廠以及大型工業企業的電氣試驗現場。在電網與電廠的日常運維中，它被用于對主變壓器、聯絡變壓器和廠用變壓器開展繞組直流電阻測量，以核查三相平衡與分接位置對應的阻值。在軌道交通領域，該儀器可用于牽引變壓器和整流機組的電阻測試。對于具備有載分接開關的變壓器，RMO60TD能夠在帶勵磁切換時記錄動態電阻圖譜，幫助發現過渡電阻變位、觸頭卡澀或接觸不良等早期缺陷。設備具備IP67防護等級且工作溫度覆蓋零下二十?dāng)z氏度至零上六十?dāng)z氏度，因而也能在戶外的嚴苛環境中完成交接試驗與預防性試驗。此外，電機與發電機的大電流繞組同樣可以使用該儀器評估焊接與連接質量，適用范圍覆蓋發電、輸電、配電以及工業制造等多個環節。在發電廠檢修窗口期內，RMO60TD還能用于發電機定子與轉子繞組的直流電阻比對，及時發現焊接點或并頭套的劣化，是發電設備狀態檢修中不可或缺的測量手段。

瑞典DV POWER RMO60TD內置數據存儲能力，標準配置可保存一千個測試位置，用戶還可選配擴展至五千個存儲位置，便于現場批量記錄多臺設備、多個分接位的測量結果。儀器配備USB標準接口，并可選配RS232與藍牙通信方式，能夠?qū)⒈４娴臏y(cè)試數據下載至計算機。配合原廠的DV-WIN軟件，用戶可生成正式的測試報告，繪制動靜態電阻圖譜，分析有載分接開關的轉換時間，并對熱運行狀態下的電阻進行溫度折算。軟件還能把多次測試結果進行對比歸檔，形成設備健康檔案。若選配內置熱敏打印機，則可即時打印寬度五十八毫米的紙質記錄，滿足現場簽字與留檔的需要。通過這種從現場采集、本地保存到計算機分析閉環，運維單位可以持續追蹤變壓器與電機的狀態變化趨勢。運維團隊因此可以建立長期的數據基線，在阻值緩慢漂移尚未發展成故障之前及時介入，實現由定期檢修向狀態檢修的轉變。

操作瑞典DV POWER RMO60TD前，必須確認被測變壓器或電機已完全斷電、三相短路接地并充分放電，嚴禁在帶電設備上接線。測試線夾應夾緊在清潔的導電面上，避免虛接產生電弧或測量偏差。儀器工作溫度為零下二十至零上六十?dāng)z氏度，存儲與運輸溫度為-40至+70攝氏度，相對濕度不超過百分之九十五且無冷凝，超出范圍可能影響測量與器件壽命。進行有載分接開關分析時，應確認調壓機構與儀器控制模塊連接正確，防止誤動機構。設備具備自動退磁與多重安全保護，但測試完成后仍需等待屏幕提示放電結束再拆除引線。雷雨天氣或超出防護條件時應停止戶外作業，蓋子閉合時防護等級為IP67。長期不用時應將儀器存放于干燥通風處，并定期通電檢查，以保持良好的技術狀態與測量可信度。在潮濕或粉塵較多的環境使用后，應及時清理外殼與接口，防止污物影響防護性能與下次測量的接觸可靠性。

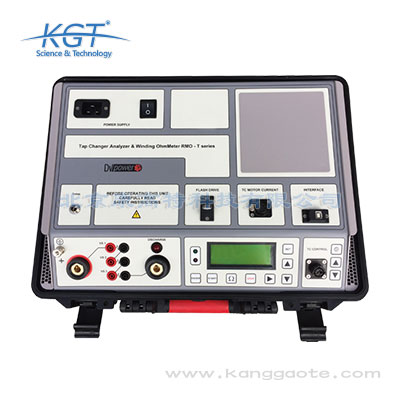

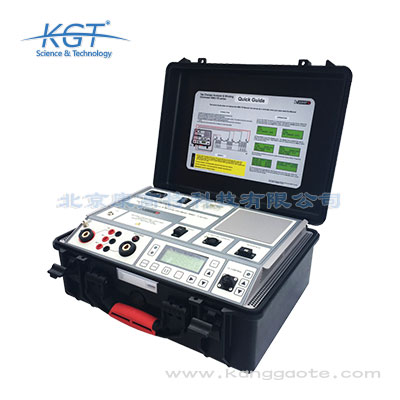

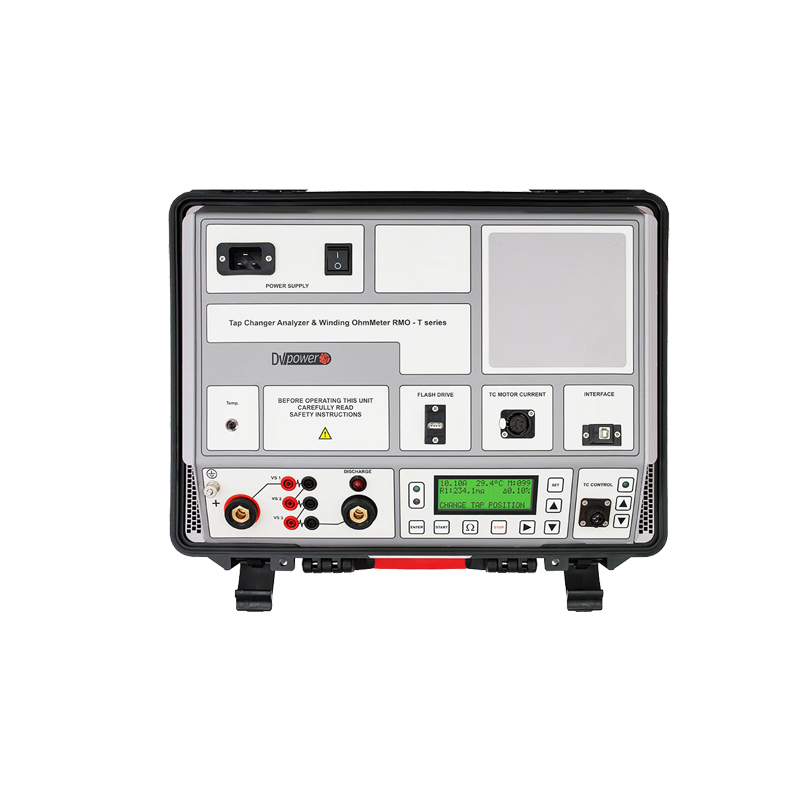

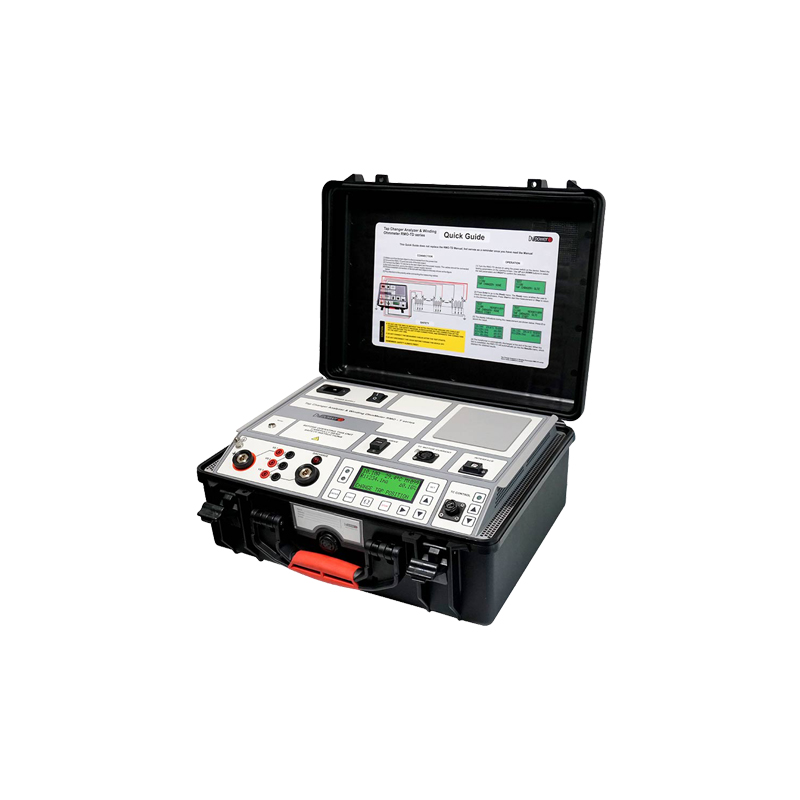

瑞典DV POWER RMO60TD抽頭轉換開關分析儀和線組電阻計是一款專為功率變壓器、發電機以及旋轉電機設計的繞組電阻與有載分接開關測試儀器。它的核心功能是測量變壓器、發電機和電機繞組的直流電阻，同時可對有載分接開關在切換過程中的動態電阻進行全程記錄與分析。RMO60TD通過向被測繞組施加穩定的直流測試電流，并采集繞組兩端的電壓降，進而計算出高精度的線組電阻值。該儀器典型應用于高壓變電所和各類工業現場，是變壓器交接驗收、預防性試驗、大修后復測以及有載分接開關狀態評估的常用設備。借助配套的分析能力，用戶還能根據測得的數據判斷繞組是否存在匝間異常、接頭松動或分接開關觸頭燒蝕等隱患，從而提前安排檢修，保障電網與工業設備的安全穩定運行。作為瑞典DV POWER RMO系列的重要成員，RMO60TD把高精度線組電阻測量與有載分接開關動態分析融為一體，減少了以往需要多臺儀器分別測試帶來的接線繁瑣與誤差累積，顯著提升現場試驗的效率與一致性。

依據瑞典DV POWER RMO60TD的測量結果判斷變壓器繞組狀態時，首先看三相繞組的直流電阻是否平衡，各相阻值之間以及與歷史數據、出廠值的偏差通常應很小，明顯偏離往往提示匝間短路、引線接觸不良或分接開關缺陷。其次是觀察有載分接開關的動態電阻圖譜，正常的過渡過程應平滑連續，若出現臺階缺失、過渡電阻超標或觸頭跳動，說明開關機構存在隱患。RMO60TD的繞組電阻測量在零點一微歐至一點九九九千歐量程內的典型精度為讀數的百分之零點一加滿量程的百分之零點一，可作為合格判據的量化依據。測量結果還應結合溫升換算，將實測阻值折算到參考溫度后再與標準比對，方能得出可靠結論。對于分接開關，各分接位置的電阻應隨擋位單調變化且過渡時間符合廠家給出的范圍，任何異常跳變都應在投運前予以確認與處理。當發現異常時，應結合歷次數據與三相橫向比較綜合研判，避免僅憑單次測量就下結論，從而保證判定結果客觀準確。

瑞典DV POWER RMO60TD在設計與制造上滿足多項國際安全與電磁兼容要求。其安全性能符合歐盟低電壓指令LVD 2014/35/EU并帶有CE認證，具體執行EN 61010-1:2010標準以及CAN/CSA-C22.2 No.61010-1第二版（含修正案一），安裝過電壓類別為二，污染等級為二。在電磁兼容方面，設備符合歐盟電磁兼容指令Directive 2014/30/EU并帶有CE認證，滿足EN 61326-1:2010標準，能夠在變電站等存在較強電磁環境的場所穩定工作。電源接口符合IEC/EN60320-1、UL498與CSA 22.2標準，可接入九十至二百六十四伏、五十或六十赫茲的交流電網，輸入功率最高為兩千二百五十伏安。儀器外殼在蓋子閉合時達到IP67防護等級，配合寬溫工作范圍，使其能適應戶內試驗室與戶外變電站兩種不同的使用環境。這些標準的符合性意味著RMO60TD在絕緣、耐壓與抗擾度方面均經過驗證，可在復雜的電力系統現場長期可靠運行。設備銘牌與說明書均會標注所執行的標準編號，用戶在驗收與周期檢定時可據此核對儀器的合規狀態，確保試驗結論被各方認可。
