北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統的局部放電定位精度可達0.1m，處于行業領先水平，可實現各類電纜缺陷的精準定位：該設備的局放定位帶寬覆蓋150kHz~45MHz，可根據現場干擾情況自動選擇最優帶寬，有效過濾背景噪聲，對局放信號的識別準確率更高，定位誤差可控制在0.1m以內，即便是長距離電纜的末端缺陷也可實現精準鎖定。該設備可檢測的電纜缺陷包含三大類：第一是接頭類缺陷，包含電纜終端頭安裝工藝不良、應力錐安裝錯位、中間接頭密封不嚴受潮、接頭內部氣隙等缺陷，這類缺陷是電纜運行故障的主要誘因，占電纜故障總量的70%以上；第二是電纜本體缺陷，包含電纜生產過程中混入的雜質、絕緣層氣隙、敷設過程中造成的絕緣層破損、外力擠壓變形等缺陷；第三是運行劣化缺陷，包含長期運行造成的絕緣老化、水樹枝老化、局部過熱碳化等缺陷。設備的局放測試范圍覆蓋50pC~200nC，可識別從早期微弱缺陷到臨近擊穿的嚴重缺陷的全范圍信號，精準定位的結果可幫助運維人員直接鎖定缺陷位置，避免大面積開挖排查，大幅降低檢修成本，縮短停電時間，提升供電可靠性，完全滿足電網、軌道交通等用戶對供電連續性的高要求，也可幫

北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統具備完善的數字化對接能力，可適配各類用戶的現有運維管理系統：該設備配套專業的測試軟件和分析軟件，測試完成后可自動生成標準化檢測報告，報告內容包含耐壓試驗結果、局放信號圖譜、局放定位結果、介損測試數值、缺陷類型判斷等完整信息，支持導出為CSV、XML、PDF等通用格式，符合電力行業的通用數據接口規范。對于G端用戶，該設備可直接對接電網公司的PMS生產管理系統、軌道交通的綜合運維管理平臺、新能源電站的SCADA系統，檢測數據可直接上傳至現有平臺，無需額外的二次開發，滿足政府采購項目的數字化運維要求，可幫助用戶實現電纜檢測數據的統一管理、自動分析、運維策略自動生成，提升運維數字化水平；對于B端用戶，比如第三方電力檢測公司，標準化的數據導出功能可實現檢測報告的自動生成，無需人工整理數據，大幅提升報告出具效率，同時標準化的數據格式也符合各類客戶的報告歸檔要求，無需針對不同客戶調整報告格式；電纜生產企業也可將檢測數據直接對接企業的MES生產管理系統，實現成品質量數據的自動留存，提升生產質量管理水平。

使用北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統時，需嚴格遵循操作規范，保障測試安全和結果準確，核心注意事項包含以下幾個方面：第一是測試前的適配性確認，需確認被測電纜電壓等級在35kV及以下，被測電纜的總電容在0.05μF~4μF范圍內，超出范圍的電纜不可使用該設備測試；測試前需確認被測電纜完全停電，與其他帶電設備斷開連接，并完成充分放電，避免剩余電荷對測試結果造成干擾，同時保障作業安全；第二是校準操作要求，每次測試前需使用配套的校準儀按照IEC 60270標準要求進行局放校準，校準檔位需根據被測電纜的預期局放量選擇，校準儀脈沖上升沿時間不大于30ns，校準精度可達2%/5%，可保障測試結果的準確性，定期檢查校準儀的電池電量，電量不足時及時更換電池，避免校準誤差；第三是現場測試要求，測試現場需盡量遠離大功率電機、高頻通信設備等強電磁干擾源，如果現場干擾較強，可開啟設備的自動帶寬選擇功能，過濾干擾信號；測試過程中需確保設備的接地系統可靠連接，設備采用無高壓裸露設計，規范操作下可保障測試人員安全；第四是測試后操作要求，測試完成后需先啟動設備的自動放電程序，確認放電完成后再拆除測

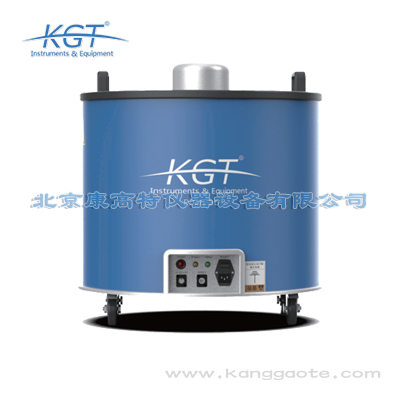

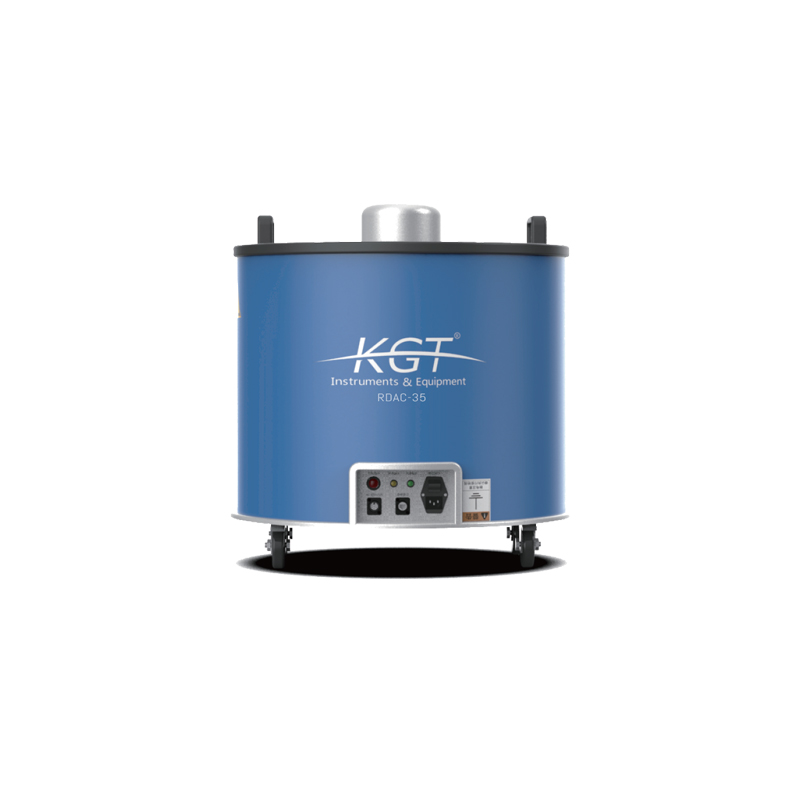

北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統是自主研發的一體化電纜狀態評估設備，核心功能覆蓋電纜全生命周期的檢測需求，具體包含四大核心功能：第一是耐壓試驗，設備最高輸出峰值電壓≥60kV，有效值≥42.4kV，可滿足6-35kV全電壓等級電纜的耐壓測試要求，驗證電纜絕緣耐受能力；第二是局部放電診斷，局放測試范圍覆蓋50pC~200nC，可識別電纜本體、終端頭、中間接頭的微弱局部放電信號，判斷缺陷類型和嚴重程度；第三是故障定位，局放定位帶寬覆蓋150kHz~45MHz，可自動匹配最優帶寬過濾現場干擾，定位精度可達0.1m，能精準鎖定缺陷的具體位置；第四是介損檢測，可自動測量0.1%~5%范圍的介損角tanδ，評估電纜整體絕緣老化、受潮等性能劣化情況。該設備將直流高壓輸出、無暈電抗、局放同步測量單元集于一體，結構緊湊重量僅85kg，僅為同類產品的一半，特別適合地下室、開關柜間、地下管廊等空間有限的場所作業，可廣泛應用于電纜交接試驗、預防性試驗、運行狀態診斷三類核心試驗場景，為電力、軌道交通、核電、新能源等領域的用戶提供可靠的電纜資產運維數據支撐。

北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統可覆蓋35kV及以下電壓等級電力電纜全生命周期的三類核心試驗要求：第一是電力電纜的交接試驗要求，可在電纜安裝完成投運前，排查電纜運輸、敷設、安裝過程中可能存在的本體損傷、接頭安裝缺陷、絕緣受潮等隱患，驗證電纜的絕緣性能符合投運標準，確保線路投運后的安全可靠性，完全滿足電網、軌道交通、新能源電站等新建項目的電纜交接驗收規范；第二是電力電纜的預防性試驗要求，可在電纜終端頭、中間接頭維修或更換后，驗證接頭的安裝質量，也可按運維規程對運行中的電纜開展定期試驗，排查潛在缺陷，避免故障發生；第三是運行電纜的狀態診斷要求，通過局部放電檢測和介質損耗檢測的聯合分析，可準確評估運行多年的電纜絕緣老化程度，區分局部缺陷和整體絕緣劣化，幫助運維人員科學安排檢修計劃，避免不必要的電纜更換和大規模停電。該設備的測試流程完全符合DL/T 1576《6kV~35kV電纜振蕩波局部放電測試導則》要求，測試結果可作為電纜狀態評估的權威依據。

北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統在設計階段就針對各類復雜檢測場景做了專項優化，適配性遠高于傳統分體式振蕩波測試設備：第一是空間受限的場景，該設備采用一體化集成設計，將直流高壓輸出、無暈電抗、局放同步測量單元集于一體，體積小巧，重量僅85kg，僅為同類產品的一半，無需大型起重設備，2-3名工作人員即可完成搬運部署，特別適合城市地下管廊、地下室開關柜間、地鐵區間電纜井、風電塔筒底部、光伏電站箱變室、核電安全殼內等空間狹小的作業場所；第二是戶外流動作業場景，設備接線流程簡單，配套的高壓連接電纜、接地線、校準儀等配件均為便攜式設計，可快速完成現場部署，電纜充電時間小于8s，單條10km長度的35kV電纜完整測試時間僅需15分鐘，比傳統分體式設備效率提升30%以上，非常適合第三方電力檢測公司承接跨區域的電纜檢測業務；第三是電磁環境復雜的場景，設備的局放檢測單元采用多層屏蔽設計，定位帶寬支持150kHz~45MHz自動選擇，可有效過濾現場的大功率電機、高頻通信設備等產生的電磁干擾，在變電站、軌道交通車輛段等強干擾環境下也可獲得準確的檢測結果。

介質損耗角tanδ是評估電力電纜整體絕緣性能的核心指標，北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統的介損檢測功能，可與局放檢測功能形成互補，實現電纜缺陷的精準分類評估：該設備的介損測試范圍為0.1%~5%，支持全自動測量，無需人工調整參數，可準確識別電纜整體受潮、絕緣材料老化、全段雜質污染等均勻性缺陷，這類缺陷通常不會產生明顯的局部放電信號，僅通過局放檢測容易出現漏判。結合局放檢測結果和介損檢測數據，運維人員可準確區分電纜缺陷類型：如果僅出現局放信號超標、介損數值正常，說明電纜存在局部缺陷，可僅對缺陷位置進行維修；如果介損數值超標、局放信號分布均勻，說明電纜整體絕緣劣化，需要整體更換，避免盲目運維造成的成本浪費。該功能可廣泛應用于運行10年以上的老舊電纜狀態普查、受潮區域的電纜性能評估、電纜生產廠家的出廠質量抽檢等場景，為電纜資產的全生命周期管理提供數據支撐，幫助電網、新能源電站、軌道交通等用戶科學制定運維策略，降低全生命周期運維成本，提升投資回報率。

北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統的應用領域覆蓋電力、交通、能源多個板塊，具體適用行業包含電網、地鐵、鐵路、核電、水電、風電、光伏、第三方電力檢測公司、電纜生產制造企業。不同行業的具體應用場景各有側重：在電網行業可用于輸配電線路35kV及以下電纜的交接驗收、年度預防性試驗、老舊電纜狀態普查，支撐電網公司的電纜資產全生命周期管理；在地鐵、鐵路行業可用于環網電纜、牽引供電電纜的日常運維檢測，排查接頭安裝缺陷、絕緣老化問題，保障軌道交通供電可靠性；在核電、水電行業可用于廠內低壓、中壓配電電纜的定期檢測，符合核電安全級電氣設備的檢測精度要求；在風電、光伏等新能源行業可用于箱變到升壓站的集電電纜檢測，避免因電纜缺陷引發的非計劃停機；在第三方電力檢測公司可用于承接各類客戶的電纜檢測外包業務，輕便的機身適配多場景流動作業需求；在電纜生產制造企業可用于成品電纜的出廠質量抽檢，驗證電纜的局放、耐壓、介損指標是否符合國家標準要求。

北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統的設計、生產、測試全流程符合多項國內國際權威標準，完全滿足各行業用戶的合規性要求：國際標準方面，符合IEC 60270《高電壓試驗技術 局部放電測量》標準要求，局放檢測數據的準確性獲得國際通用標準認可，同時符合CIGRE關于阻尼振蕩波測試的相關指導方針，測試方法與國際通行規范接軌；國家標準方面，符合GB/T 7354《高電壓試驗技術 局部放電測量》、GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》中關于電纜試驗的相關要求；電力行業標準方面，完全符合DL/T 1576《6kV~35kV電纜振蕩波局部放電測試導則》的各項技術要求，適配國家電網、南方電網的電纜運維試驗規范；交通行業標準方面，符合TB/T 3392《鐵路電力電纜試驗規程》、CJ/T 443《城市軌道交通電力電纜檢測技術規范》的要求，可滿足鐵路、地鐵領域的電纜檢測合規性需求；核電領域符合核級電氣設備檢測的相關精度要求，可應用于核電廠常規島、核島的中低壓電纜檢測。上述標準符合性可滿足G端政府采購的資質要求，也可保障B端用戶出具的檢測報告具有行業權威性。

北京康高特RDAC-35輕便型電纜振蕩波局部放電測試系統的核心技術參數完全符合國內國際行業標準要求，具體參數可分為電源及輸出參數、局放檢測參數、介損檢測參數、配套校準參數四大類：電源及輸出參數方面，低阻尼振蕩電源峰值電壓≥60kV，有效值≥42.4kV，振蕩電流≥100A，測試電壓頻率覆蓋50Hz~800Hz，高壓充電電流10mA，電纜充電時間小于8s，適配的被測電纜電容范圍為0.05μF~4μF，可覆蓋最長25km左右的35kV交聯聚乙烯電纜測試需求；局放檢測參數方面，局部放電等級測試范圍為50pC~200nC，局部放電定位帶寬覆蓋150kHz~45MHz且可自動選擇帶寬，局部定位精度可達0.1m，核心開關采用IGBT電子開關，響應速度快、運行穩定性強；介損檢測參數方面，介損角tanδ測試范圍為0.1%~5%，支持全自動測量無需人工干預；配套校準儀參數方面，校準檔位覆蓋1pC~200nc，脈沖上升沿時間不大于30ns，脈沖幅值精度為2%/5%，脈沖頻率支持100Hz/200Hz可選，校準電容配置100pF/1nF兩個檔位，校準儀僅重600g，便于現場攜帶校準。設備整體重量僅85kg，
