PQM-703電能質量分析儀通過屏幕顯示與分析軟件共同完成結果判定。儀器實時顯示L1、L2、L3、N-PE電壓與電流的最高、最低、平均值及瞬時值，并給出有功功率、無功功率、視在功率、功率因數與cosφ等參數，其中cosφ與功率因數范圍零點零零至一點零零、精度為正負零點零三。諧波分析覆蓋至第五十次，并給出電壓與電流THD總體諧波失真；閃變以PST與PLT表示，暫態以正負六千伏范圍、十兆赫茲采樣記錄，諧波有功與無功功率相位精度為每秒正負h乘一度。用戶可依據IEC 61000-4-30 A等級限值對照測量值判斷電能質量是否超標。報警與事件記錄包含波形，結合Sonel Analyse軟件即可生成合規報告與統計圖表，輔助診斷結論。將實測的諧波、閃變與暫態數據與A等級限值逐一比對，即可得出合規或超標的明確判斷。超差值還能定位到具體事件波形。限值對照結果可直接用于整改驗收的書面結論。對照結論便于形成整改閉環。將測量結論與限值對照，可直接轉化為整改與驗收的書面依據。限值比對可直接形成整改結論。

使用PQM-703電能質量分析儀時，先根據被測系統選擇接線方式，可將其直接連接于一百一十至七百六十伏范圍內的額定電壓，或通過變壓器、整流器與電流鉗接入，電流鉗可選F-1/F-2/F-3（零至三千安）、C-4/C-5（零至一千安）、C-6（零至十安）或C-7（零至一百安）。室內使用時，將十米長外接GPS天線引出室外以獲取衛星同步信號。開機后在全中文界面中選擇測量項目，儀器會按設定自動記錄電壓、電流波形及各類電能質量參數。測量完成后，可通過Sonel Analyse分析軟件導出數據進行統計與報表生成。對于暫態與控制信號等特殊事件，PQM-703會自動記錄波形，用戶可在軟件中回放分析，從而完成一次完整的電能質量監測作業。現場記錄可導出為統計報表，幫助技術人員向管理部門呈現電能質量狀況。軟件也支持對歷史波形的回放與比對。趨勢分析功能幫助發現電能質量緩慢劣化的早期跡象。趨勢監測可提前預警電能質量劣化。對指標趨勢的跟蹤，有助于在超標發生前發現電能質量的緩慢劣化。趨勢跟蹤有助于提前干預劣化。

PQM-703電能質量分析儀適用于對電能質量有嚴格要求的多種現場。在電網與變電站，它用于監測電壓偏差、頻率波動與諧波畸變；在動力工程與工業廠房，可用于變頻器、整流負載等非線性設備引起的電能質量問題的診斷。儀器還可測量間諧波、電流及電壓不平衡，并記錄包含波形的電流事件。由于支持單相、三相與直流系統，并可在五十至六十赫茲頻率下工作，也適合光伏電站、UPS電源與開關電源等場景的電能質量評估。其防護等級達到IP65，能夠適應較為惡劣的現場環境，配合全中文操作界面與Sonel Analyse分析軟件，便于技術人員開展現場記錄與后續分析。在變頻器與整流器集中的產線，該儀器能量化諧波與不平衡對電網的影響。測量結果可直接支撐治理措施的優先級排序。對新能源并網點而言，該儀器可驗證其電能質量是否滿足并網要求。并網驗收因此具備了量化手段。對新能源場站而言，該儀器是并網電能質量達標核驗的有效手段。新能源場站可憑此完成并網質量核驗。

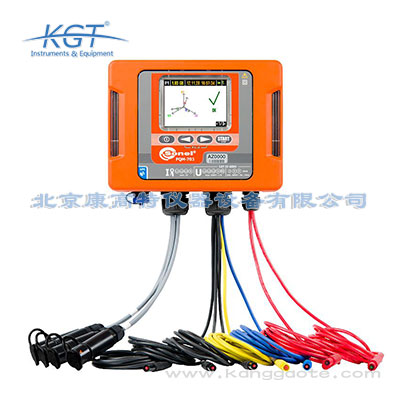

PQM-703電能質量分析儀由波蘭SONEL（索耐）設計，是該品牌通用電能質量分析儀中較為先進的一款，用于在電力系統中進行全面測量、分析與記錄。使用者可在五十赫茲與六十赫茲工作頻率下，依據IEC 61000標準A等級分析儀要求開展測量。該儀器可直接連接于額定電壓一百一十伏至七百六十伏范圍內的各類系統，或通過變壓器與整流器連接，適應單相、雙相、三相四線制、三相三角形以及直流等多種電力系統。PQM-703能夠測量電壓、電流、功率、諧波至第五十次、電壓與電流THD、短期與長期閃變、暫態及控制信號等電能質量參數，并配備全中文操作界面，是電網、動力工程與工業廠房維護等領域進行電能質量評估的理想工具。該儀器是Sonel PQM-70x系列中面向?qū)I(yè)評估的完整型號，適合對電能質量有嚴格要求的用戶。其全中文界面降低了現場人員的使用門檻。儀器支持從低壓配電到中壓系統的寬范圍接入，使用場景更廣。寬電壓接入減少了現場換線的麻煩。較寬的額定電壓范圍減少了對被測系統預處理的依賴，現場接線更簡潔。寬適配范圍減少了現場改線的工序。

操作PQM-703電能質量分析儀需注意安全與測量準確性。儀器依據IEC/EN 61010-1設計，測量等級與交流電壓相關，接線前應確認系統額定電壓在儀器允許范圍內，避免超出七百六十伏量程。使用電流鉗時應根據實際電流選擇F系列或C系列鉗表，例如F-1/F-2/F-3量程零至三千安、C-6為零至十安，錯誤選型會影響精度，且交流電流精度為額定范圍的百分之零點一、功率精度取決于配置。GPS天線需放置在室外空曠處以保證時鐘同步。設備防護等級為IP65，但仍應避免長期浸水。測量前宜校準時鐘與報警閾值，確保記錄數據的時間基準準確可靠，并核對電壓波峰因數在電壓六百九十伏時不超過一點六五。外接GPS天線應盡量布設于無遮擋位置，以確保衛星信號強度與時鐘鎖定。安裝質量直接影響多機同步的有效性。衛星同步降低了多站點數據對齊的難度與誤差。時間同步保障了多源數據的一致性。衛星時鐘同步降低了多測點聯合分析的時序?qū)R難度。統一時鐘簡化了數據對齊工作。

PQM-703電能質量分析儀在設計與測量上遵循多項國際與歐洲標準。其全面符合IEC 61000標準對于A等級電能質量分析儀的要求，包括控制測量誤差、測量方法及時間與校準信號同步。電壓、電流、諧波、閃變等測量性能均遵守EN 61000-4-30的A等級要求，其中交流電壓精度為正負百分之零點一額定電壓、頻率精度為正負零點零一赫茲、諧波與電壓THD精度為正負百分之五、閃變PST與PLT精度為正負百分之五；短期閃變PST與長期閃變PLT符合EN 61000-4-15標準A等級。功率記錄采用Budeanu方法及IEEE 1459標準。暫態記錄范圍高達正負六千伏，采樣頻率十兆赫茲。儀器還支持與GPS同步，確保多通道測量的時間基準一致。上述測量精度均建立在EN 61000-4-30 A等級的方法框架之內，因此不同批次的測試結果具有橫向可比性。這是合規評估的基礎。實驗室與現場采用同一方法標準，數據銜接更順暢。方法統一有利于橫向比對歷史數據。統一的A等級方法使實驗室與現場、本次與歷史數據具備可比基礎。方法一致使歷次評估具備可比性。

PQM-703電能質量分析儀廣泛應用于電網、動力工程及工業廠房維護等行業。在電力公司與變電站，它用于電能質量普查、諧波污染排查與閃變評估；在工廠與數據中心，可診斷變頻器、UPS與開關電源等非線性負載對電網的影響；在光伏與新能源電站，用于并網電能質量驗收。由于其符合IEC 61000與EN 61000-4-30 A等級，測量結果可作為電能質量糾紛、設備兼容性評估與標準符合性驗證的依據。該儀器支持單相、三相與直流系統，防護等級IP65，并配備全中文界面，是電氣工程師、檢測服務公司與運維單位開展電能質量管理的專業裝備。憑借從電壓電流到暫態控制信號的完整參數覆蓋，該儀器成為電氣檢測單位開展電能質量服務的核心裝備。其多系統適配能力進一步拓寬了適用范圍。完整的參數集有利于建立企業級的電能質量檔案。參數完整度支撐了體系化的質量管理。完整的參數覆蓋，支撐企業建立系統化的電能質量監測檔案。參數完備支持體系化質量管理。

PQM-703電能質量分析儀的工作原理基于對電壓與電流波形的高速同步采樣與數字化分析。儀器設有五個電壓入口，可測量L1、L2、L3與N-PE電壓，最高、最低、平均值與瞬時值可達七百六十伏；電流經配套電流鉗接入，最高可達三千安培，并給出電流峰值因數CFI與電壓峰值因數CFU。其同步由內置GPS模組執行，室內使用時可將十米長外接天線置于室外，使分析儀依據衛星GPS信號與內置時鐘同步，從而保證多臺設備間的時間一致。測量數據按EN 61000-4-30的A等級要求處理，計算有功、無功、視在功率及諧波至第五十次，功率記錄采用Budeanu方法及IEEE 1459，并對暫態以十兆赫茲頻率采樣，最短記錄時間達六百五十納秒，每次平均周期后自動記錄電流電壓波形。GPS同步讓分布在變電站或廠區的多臺儀器共享同一時間基準，便于對同源擾動做關聯分析。這一能力對廣域電能質量研究尤為重要。采樣率的提升讓高頻擾動不再被平均算法所掩蓋。高采樣率保留了暫態波形的細節。高采樣率結合GPS同步，使快速暫態事件也能被完整捕獲與對齊。高同步精度利于多點聯合診斷。

PQM-703電能質量分析儀在環境適應與防護方面具備較強能力。其外殼防護等級達到IP65，能夠抵御灰塵侵入并防止各個方向噴水，適合戶內外配電現場使用。儀器工作頻率范圍四十至七十赫茲，可覆蓋五十與六十赫茲兩種工頻電網，頻率精度為正負零點零一赫茲。測量性能遵守EN 61000-4-30的A等級，對電壓、電流、諧波與閃變的控制測量誤差有嚴格限定，例如交流電壓精度為正負百分之零點一額定電壓、諧波與THD精度為正負百分之五、閃變精度為正負百分之五，電壓波峰因數范圍一點零零至十點零零。這些設計使PQM-703在復雜電磁與氣候環境下仍能穩定輸出可信的電能質量數據。IP65防護意味著設備可抵御粉塵并承受各方向?yàn)R水，適合戶內外配電場景。這減少了環境因素引入的測量不確定度。嚴苛環境下的穩定表現減少了重復測量的工作量。穩定表現降低了復測帶來的額外成本。在粉塵與水濺環境下穩定工作，減少了因復測帶來的時間與人力成本。穩定表現壓縮了復測工作量。

PQM-703是Sonel PQM-70x分析儀系列中的較新型號，相比二〇一三年推出的PQM-702在功能上有明顯擴展。最主要的新增能力是瞬變電壓（transient）與指令信號（control signal）的記錄性能，使用戶能夠捕捉以往無法記錄的快速電壓事件與控制信號，其中暫態記錄范圍高達正負六千伏、采樣頻率十兆赫茲，電源控制信號范圍高達三千赫茲。兩者均全面符合IEC 61000標準對A等級電能質量分析儀的要求，覆蓋電壓、電流、功率、諧波、閃變等測量。在測量范圍上，PQM-703電壓最高達七百六十伏、電流最高達三千安培（取決于電流鉗），頻率范圍四十至七十赫茲，整體性能滿足更嚴苛的電能質量監測需求。相比早期型號，PQM-703把瞬變與指令信號納入記錄范圍，補齊了快速事件的觀測盲區。這使它在復雜電能質量問題中更具診斷價值。擴展的記錄能力使故障前后的電氣過程得以完整保留。事件前后波形為根因分析提供了素材。故障前后波形的連續保存，為電能質量事件的溯源分析保留關鍵證據。完整波形為事故分析保留了證據鏈。
