PGK 110 HB作為高壓試驗設備，使用時應滿足高壓試驗通用安全與測量規范。其輸出最高達110千伏直流、80千伏交流，屬于高風險電壓等級，試驗回路必須設置可靠接地、圍欄與警示，操作人員與帶電部分保持足夠安全距離。設備本身符合高壓試驗儀器的安全設計，電源頻率45至60赫茲、供電220至240伏（配外部自耦變壓器可110至120伏），測量精度±2.5%。具體耐壓等級、加壓時間與判據應依據被試管類對應的交接及預防性試驗規程確定。現場還應配備放電桿與接地桿，試驗前后對試件充分放電，確保人員與設備安全。升壓過程中須有專人監護儀表與試品狀態，異常立即切除電源。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

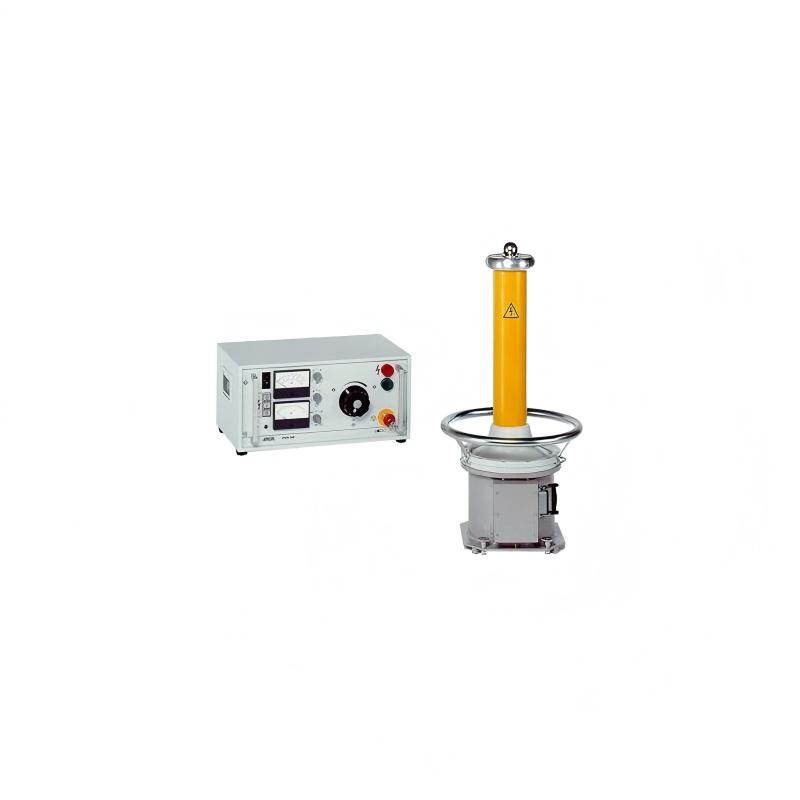

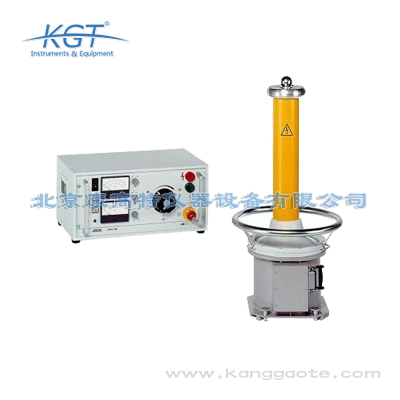

奧地利BAUR PGK 110 HB是一款兩件式高壓測試儀器，主要面向中壓與高壓電力電纜、開關設備、母線及絕緣元件的預防性耐壓試驗與故障診斷。它由操作單元與高壓單元組成，可生成具有電網頻率的連續可調交流測試電壓，也可輸出帶正、負極性的直流測試電壓。該儀器最高可提供110千伏直流輸出與80千伏交流輸出，結構堅固、壽命長且經濟實用，標配放電桿接地桿、連接電纜、地線與高壓連接電纜等附件，適合變電站現場驗收、例行巡檢與大修耐壓測試，是電纜運維中常用的高壓試驗主機。分體式設計讓操作人員遠離高壓單元，既安全又便于在狹窄開關室靈活布置。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

PGK 110 HB最高110千伏直流，安全是首要。試驗前必須核對接線，高壓單元與操作單元通過光纖或專用5米電纜連接，嚴禁帶電插拔；被試電纜非加壓端及金屬護層須可靠接地，現場設圍欄與警示牌，無關人員撤離。標配的放電桿接地桿GDR 120-750用于在試驗后對被試品放電，未充分放電嚴禁觸碰。升壓應緩慢，遇內置電流表讀數突變、有過流或擊穿跡象立即降壓斷電。設備運行溫度0至45攝氏度、儲存-20至60攝氏度，避免在潮濕凝露環境使用。運輸與就位時注意高壓單元重75千克，防止傾倒損壞。操作人員須穿戴符合電壓等級的絕緣防護用具，并嚴格執行工作票與監護制度。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

PGK 110 HB采用分立的操作單元與高壓單元結構。操作單元內置電流和電壓指示儀、安全控制裝置以及用于選擇電壓的電壓調節變壓器；高壓單元內置整流棒（直流運行）或電阻棒（交流運行），把調節后的電壓升到所需等級。交流模式下它輸出電網頻率、連續可調的試驗電壓，直流模式則提供正或負極性高壓。設備測量精度±2.5%，輸出電流交流有效值14毫安、直流5毫安，短路電流交流30毫安、直流17毫安；發射脈沖等級交流80千伏、直流110千伏。通過5米連接電纜把高壓單元接到操作單元，由操作人員在安全側調控，實現了高壓發生與遠方操作的物理分離，可靠性高且便于維護檢修。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

變電站可將PGK 110 HB作為電纜與開關設備預防性耐壓的主力設備。在年度或大修周期中，對進出線電纜、母線、絕緣元件按規程施加交流最高80千伏或直流最高110千伏的試驗電壓，檢驗絕緣老化與隱性缺陷；分體結構便于在開關室與電纜層之間搬移布置，操作單元置于安全位置遠程調控。試驗中用內置表計監視電流變化，發現異常及時降壓，避免故障擴大。配套的放電桿、接地桿保障每相試驗后充分放電。積累各次耐壓等級與泄漏電流數據，可建立設備絕緣趨勢檔案，支撐狀態檢修決策，降低非計劃停電風險。對重要用戶線路，建議提高試驗頻次并把數據納入資產健康管理平臺統一分析。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

現場可按步驟操作：先布置分體結構，用5米連接電纜把高壓單元連到操作單元，接好3米地線與2.5米電源線，確認放電桿、接地桿到位；將被試電纜端部通過2.5米高壓連接電纜（帶鱷魚夾）接入高壓單元，其余端可靠接地并設警戒區；在操作單元用電壓調節變壓器選定交流或直流模式及目標電壓；緩慢升壓，監視內置電壓電流表，達到規定等級并保持規程要求的時間；觀察有無擊穿或電流異常，記錄結果；試驗結束先降壓歸零，再用放電桿對電纜充分放電后方可拆線。整個過程由安全控制裝置把關。建議每相耐壓后都做放電與絕緣復查，確認無殘余電荷再切換下一相。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

PGK 110 HB的分體式結構本身有助于抗干擾與隔離。操作人員位于低壓側的操作單元，通過5米連接電纜遠程調控高壓單元，人身遠離高壓與強場區域；操作單元內置電壓、電流指示儀與安全控制裝置，實時監視輸出狀態。設備測量精度±2.5%，輸出受內部調節變壓器與整流、電阻棒穩定控制，對電網頻率在45至60赫茲范圍內的波動有適應能力。現場使用時，建議把高壓連接電纜與被試回路盡量縮短、固定，減少感應耦合；電源經外部自耦變壓器穩定到220至240伏，可降低供電波動影響，保證耐壓等級準確可控。在運行變電站內，應避開臨近帶電母線的強場區布置高壓單元，進一步提升穩定性。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

兩者定位不同，應按任務選擇。PGK 110 HB是高壓耐壓試驗儀器，核心功能是給電纜、開關設備等施加可調的交流或直流高壓，檢驗絕緣耐受能力并輔助發現擊穿缺陷，交流最高80千伏、直流最高110千伏，偏重預防性試驗與驗收。便攜式電纜故障定位系統（如閃測、跨步電壓等）則用于已發生故障的電纜，定位具體故障點位置。實際工作中常配合使用：先用故障定位系統找到疑似故障區段，再用PGK 110 HB做耐壓驗證或燒穿。若僅做交接耐壓與例行巡檢，選PGK 110 HB即可；若以查找故障點為主，則需故障定位設備。兩者互補構成完整的電纜運維能力，不宜互相替代。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

PGK 110 HB適用于需要對中高壓電纜及變電站設備做耐壓驗證的多種場合。新建電纜線路投運前的交接驗收，可用它對電纜施加規定等級的交流或直流高壓，驗證絕緣能否承受；運行中電纜與開關設備、母線、絕緣元件的例行預防性試驗，也用它做周期性耐壓診斷，及時發現老化隱患；設備大修后的耐壓復測同樣適用。由于分體式結構便于現場搬運與布置，且交流最高80千伏、直流最高110千伏，它既能覆蓋中壓電纜也能應對較高電壓等級的試驗需求，是現場耐壓與故障排查的常用設備。在迎峰度夏、度冬前的專項巡檢中，它可批量完成多條出線電纜的耐壓復核。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。

PGK 110 HB通過操作單元內置的電壓、電流表給出讀數，據此判斷被試品狀態。在設定電壓下保持規程規定時間，若電流表指示平穩、無突升且無擊穿放電聲，通常判為耐壓通過；若電壓加不到目標值、電流異常增大或出現擊穿，說明絕緣存在缺陷。設備輸出電流交流有效值14毫安、直流5毫安，短路電流交流30毫安、直流17毫安，超出這些量級往往預示被試品已擊穿或嚴重泄漏。記錄實際施加的電壓等級、保持時間與電流變化，結合試驗前后對比，即可形成耐壓結論，必要時配合局放或介損進一步分析。對三相電纜應逐相進行，未試相須可靠接地，防止感應電壓造成誤判或危險。該設備結構堅固。適合現場耐壓。分體設計安全。操作較為直觀。輸出電壓很高。適合電纜試驗。便于搬運布置。適合變電站用。配置附件齊全。安全防護到位。適合交接驗收。適合例行巡檢。有助于缺陷排查。結果判讀簡單。適合大修復測。抗干擾能力好。適合預防性試驗。現場表現穩定。
