英國HVPD PDSurveyor地電波局放儀可識別絕大多數常見的開關柜絕緣缺陷，覆蓋開關柜運行中90%以上的絕緣故障類型：一是內部氣隙放電類缺陷，比如環氧樹脂絕緣子、母線絕緣件在澆注過程中產生的內部氣泡、分層缺陷，運行中電場作用下氣泡發生的局部放電，該類缺陷是開關柜最常見的絕緣隱患，占所有開關柜絕緣故障的40%左右；二是接觸不良放電類缺陷，比如斷路器動觸頭、靜觸頭接觸壓力不足、表面氧化腐蝕，母線連接螺栓松動導致的接觸電阻過大，負荷運行時產生的放電現象，該類缺陷屬于常見的熱致絕緣缺陷；三是沿面放電類缺陷，比如絕緣子表面附著污穢、環境濕度大出現凝露，導致絕緣表面爬電距離不足產生的沿面爬電現象，沿海、高濕度地區的開關柜該類缺陷發生率較高；四是懸浮電位放電類缺陷，比如開關柜內部的金屬擋板、安裝螺栓接地不良，形成懸浮電位，在電場作用下產生的放電現象。設備可通過放電信號的相位特征、脈沖頻率特征區分不同的缺陷類型，檢測結果可直接作為運維決策的參考依據，適配10kV~220kV全電壓等級的金屬鎧裝開關柜、環網柜、GIS間隔的缺陷檢測需求。

使用英國HVPD PDSurveyor開關柜地電波局放儀時，需要注意以下操作要求，保障檢測數據的準確性和操作安全性：一是檢測狀態要求，地電波檢測屬于帶電檢測技術，檢測時需要確認開關柜處于正常帶電運行狀態，停電狀態下無法檢測到運行中的局放信號；二是檢測點位要求，檢測時傳感器需要緊貼開關柜的金屬外殼平整表面，避開絕緣件、銘牌、散熱孔、柜門密封條等位置，每個檢測點的停留時間不少于3秒，針對疑似存在缺陷的間隔，切換到連續檢測模式，持續采集時間不少于10秒；三是干擾規避要求，當現場存在強電磁干擾源，比如附近正在開展高壓耐壓試驗、大功率變頻器正在運行時，需要開啟設備的干擾抑制功能，設置對應頻段的濾波閾值，排除非局放干擾信號，保障數據有效性；四是安全操作要求，檢測過程中需要嚴格遵守帶電作業安全規范，與高壓帶電部位保持足夠的安全距離，10kV電壓等級安全距離不小于0.7米，35kV不小于1米，110kV不小于1.5米，嚴禁觸碰開關柜的帶電裸露部位；五是數據記錄要求，檢測時需要同步記錄對應開關柜的間隔編號、檢測位置、現場環境溫濕度，方便后續進行歷史數據趨勢對比，提升缺陷判斷的準確性。

英國HVPD PDSurveyor局放儀的檢測結果完全可以作為開關柜絕緣健康狀態的判斷依據，其評判標準完全符合國內現行的行業規范要求：參考DL/T 1815-2018《開關柜局部放電帶電檢測技術導則》的評判規則，當檢測到的TEV幅值低于20dBmV時，可判定開關柜絕緣狀態為良好，可按照正常周期開展年度巡檢；當TEV幅值處于20dBmV到30dBmV區間時，判定為注意狀態，需要縮短檢測周期，每1~3個月開展一次復測，跟蹤缺陷發展情況；當TEV幅值超過30dBmV，或者脈沖計數超過100次/秒時，判定為異常狀態，需要結合超聲波、超高頻等其他檢測方法進一步確認缺陷類型，必要時安排停電開展耐壓試驗、局放試驗排查隱患。對于B端制造類企業，可根據該評判結果制定差異化的運維策略，避免不必要的停電試驗，也避免運維不足導致故障，大幅提升運維投入的回報率；對于G端電網、核電、軌道交通類單位，該評判標準符合電力安全監管的要求，可直接納入開關柜的全生命周期健康管理檔案，滿足國有資產運維管理的規范要求，有效保障公共服務類設施的運行安全。

英國HVPD PDSurveyor開關柜地電波局放儀完全符合國內國際多個行業的檢測標準要求，可滿足各類合規檢測場景的需求。國際標準層面，符合IEC 60270《局部放電測量》通用標準、IEC 62271-200《高壓開關設備和控制設備 第200部分：額定電壓1kV以上52kV及以下的交流金屬封閉開關設備和控制設備》中對局放檢測的相關要求，同時具備CE歐盟安全認證。國內標準層面，符合GB/T 7354《局部放電測量》國家標準、DL/T 417《電力設備局部放電現場測量導則》電力行業標準，檢測結果可作為電力設備運維、驗收的合規依據；針對軌道交通行業，符合GB 50157《地鐵設計規范》中配電設備檢測的相關要求；針對核工業場景，符合核電廠配電設備安全檢測的電磁兼容相關規范；針對水務、環保等民生領域，符合市政公用設施配電系統檢測的相關技術要求。所有檢測報告格式均可匹配各行業的合規歸檔要求，檢測數據具備權威性。

英國HVPD PDSurveyor開關柜地電波局放儀完全可以滿足核工業配電設備的局放檢測需求。首先該設備具備極強的抗輻射、抗干擾能力，符合核工業環境下的電磁兼容要求，可在核電廠的輻射環境下穩定運行，檢測數據不受輻射、復雜電磁環境的干擾，檢測結果準確率符合核設施檢測的高可靠性要求。其次該設備的檢測范圍覆蓋核工業常用的10kV、35kV安全級配電開關柜、常規島中壓開關柜、輔助設施配電開關柜的局放檢測需求，可捕捉到絕緣老化、內部連接件松動、表面爬電等各類潛在故障信號，提前預警配電故障風險，避免配電故障影響核設施的安全穩定運行。第三該設備的檢測流程、輸出報告完全符合核工業配電設備安全檢測的相關規范，檢測數據可作為核設施配電設備運維、合規檢查的權威依據，檢測數據支持按核工業信息安全要求進行本地加密存儲，不會產生涉密數據泄露風險。同時該設備的非接觸式檢測模式不需要拆開開關柜柜體，不需要進入高輻射區域開展作業，大幅降低了核工業場景下檢測人員的作業風險。

英國HVPD PDSurveyor開關柜地電波局放儀相比普通地電波局放儀具備多維度的技術優勢：第一是抗干擾能力更強，搭載英國HVPD專屬的自適應濾波算法，可有效屏蔽現場的手機通訊信號、變頻器干擾、大功率電機電磁輻射等背景噪聲，檢測準確率可達95%以上，大幅降低誤報、漏報概率，尤其適用于電磁環境復雜的工業廠區、軌道交通牽引變電所等場景。第二是診斷能力更智能，內置超過20萬組覆蓋電力、核工業、軌道交通等多個行業的局放樣本庫，可自動區分絕緣內部放電、接觸不良放電、表面爬電、外部干擾等多種信號類型，直接輸出故障等級、處置建議，無需檢測人員具備專業的局放信號分析能力，降低了使用門檻。第三是使用便捷性更高，設備整體重量?jī)H1.2kg，支持單手操作，內置續航能力超過12小時，可滿足單日跨區域巡檢的需求，不需要額外攜帶供電設備；檢測過程為非侵入式，無需停電、無需拆開開關柜柜體，無需辦理復雜的停電作業手續，檢測效率是傳統停電局放檢測的8倍以上。第四是數據管理能力更完善，可存儲10萬組以上檢測數據，支持按電壓等級、設備編號、檢測時間等多維度檢索，可自動生成全維度的設備健康趨勢分析報告，為預防性運維提供數據支

英國HVPD PDSurveyor地電波局放儀的適用行業覆蓋電力、核工業、水務、環保、軌道交通、大型工業制造等高電壓配電依賴領域。具體應用場景包括：一是電力行業的電網公司變電站、發電集團的火電廠、水電廠、新能源場站的10kV~220kV開關柜日常預防性巡檢、新設備投運前驗收、故障后缺陷定位，可幫助運維人員提前發現絕緣隱患；二是核工業領域的核電廠常規島、核島輔助配電系統開關柜局放檢測，適配核級電氣設備的高可靠性檢測要求；三是水務行業的自來水廠、污水處理廠的配電開關柜定期檢測，避免配電故障導致供水中斷；四是環保行業的垃圾焚燒發電廠、危廢處理廠的配電設施檢測，保障環保設施連續穩定運行；五是軌道交通領域的地鐵、輕軌、市域鐵路的牽引變電所開關柜定期檢測，避免牽引供電故障影響線路運營；六是化工、汽車、電子等大型制造企業的高壓配電房巡檢，降低非計劃停機風險。針對B端民營制造企業，可用于構建 predictive maintenance體系，降低運維成本；針對G端電網、核電、軌道交通等國有單位，可滿足電力安全監管的預防性檢測要求。

英國HVPD PDSurveyor開關柜局放儀相比傳統的超聲波局放檢測儀、超高頻局放檢測儀，具備多方面的應用優勢：一是檢測效率更高，傳統超聲波檢測容易受環境噪音干擾，需要逐個點位長時間停留采集，超高頻檢測需要在開關柜上預留檢測孔或者開孔，而地電波檢測屬于非侵入式檢測，只需要將傳感器貼在開關柜外殼表面即可，單臺開關柜的檢測時間不超過1分鐘，檢測效率比傳統方法提升80%以上，非常適合變電站、工業園區等大規模開關柜巡檢場景；二是抗干擾能力更強，設備內置多階自適應濾波算法，可自動屏蔽現場的電機變頻干擾、施工噪音干擾、移動通信信號干擾，檢測準確率可達95%以上，遠高于傳統超聲波檢測70%左右的準確率；三是便攜性更優，整機重量不到1.5kg，采用單手操作設計，機身具備IP54防護等級，可適應戶外、地下室等多種復雜檢測環境，適合長距離、長時間的巡檢作業；四是數據分析能力更強，設備內置趨勢分析模塊，可自動比對同一間隔的歷史檢測數據，生成局放發展趨勢曲線，自動判斷絕緣缺陷的發展速度，為運維決策提供量化依據，不需要人工進行復雜的數據分析，大幅降低了對操作人員的技術要求。

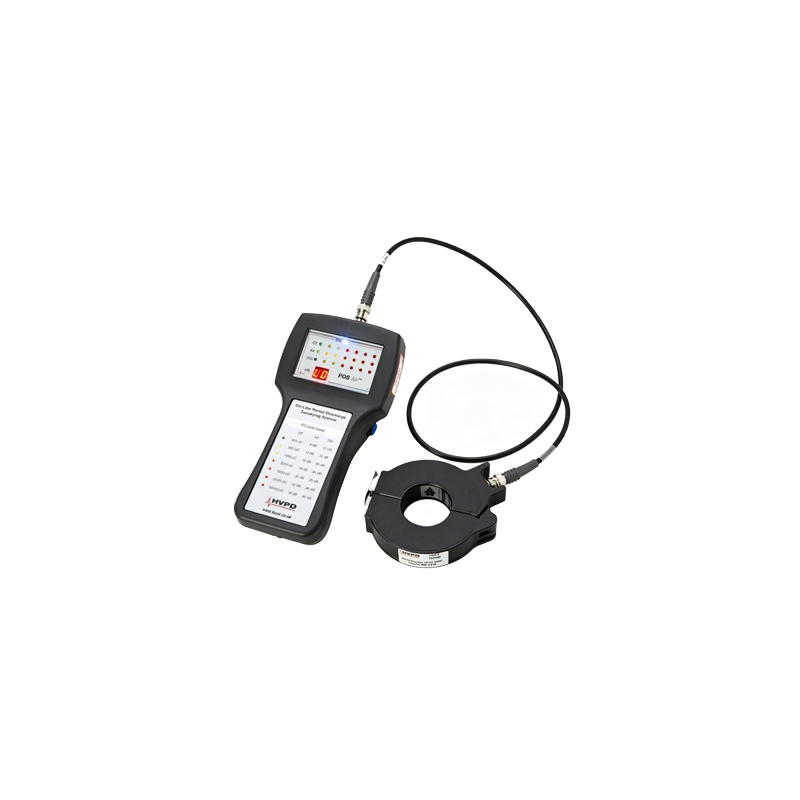

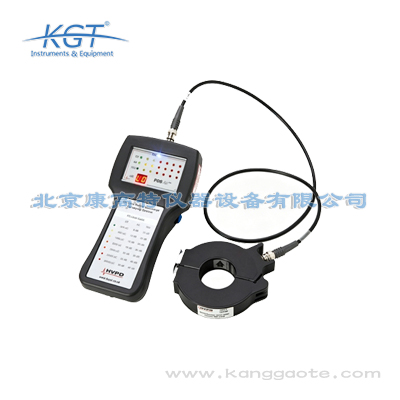

英國HVPD PDSurveyor開關柜地電波局放儀是專門針對高壓開關柜局部放電帶電檢測研發的工業級檢測設備，核心功能涵蓋瞬態對地電壓（TEV）信號采集、多階干擾濾波、缺陷類型識別、檢測數據存儲與趨勢分析四大類。核心技術參數方面，其檢測頻率覆蓋3MHz~100MHz的地電波特征頻段，檢測靈敏度可達0.1dBmV，測量范圍為-20dBmV至60dBmV，測量誤差≤±1dBmV，脈沖計數分辨率為1次/秒，內置存儲容量可支持至少10萬條檢測記錄的本地存儲。設備支持單次快速檢測、連續監測、趨勢對比三種工作模式，單次檢測單臺開關柜耗時不超過1分鐘，連續模式可針對疑似缺陷間隔進行最長2小時的持續數據采集。同時設備內置相位同步模塊，可結合工頻電壓相位判斷放電信號的相位特征，區分真實局放信號與現場干擾信號，檢測準確率可達95%以上。該設備符合IEC 60270國際局部放電測量標準、DL/T 846.9國內高電壓測試設備通用技術條件，可適配10kV~220kV全電壓等級的金屬鎧裝式開關柜、氣體絕緣環網柜、GIS間隔的局放檢測需求。

英國HVPD PDSurveyor開關柜地電波局放儀的應用場景覆蓋電力、核工業、軌道交通、水務、環保、大型制造業等多個行業。具體場景包括：電力行業中電網公司的變電站、開閉所、環網柜的日常巡檢、預防性試驗，以及新建配電項目的開關柜驗收；核工業場景下核電廠常規島、輔助設施的中壓開關柜局放檢測，滿足核設施配電系統的高可靠性檢測要求；軌道交通行業中地鐵、輕軌的牽引變電所、車站配電室的開關柜運維檢測，避免配電故障影響公共交通運行；水務行業中自來水廠、污水處理廠、輸水泵站的配電開關柜檢測，保障民生供水設施的穩定運行；環保行業中垃圾焚燒廠、危廢處理廠的配電系統檢測，避免停電導致環保設施停運引發的排放風險；大型制造業的廠區配電室檢測，提前預警絕緣故障避免停產損失。此外該設備還可用于開關柜故障排查，快速定位局放故障位置，縮短故障處置時間。

英國HVPD PDSurveyor開關柜地電波局放儀具備極強的系統兼容性，可與各類主流電力運維系統實現無縫對接。通訊協議層面，支持Modbus、MQTT等通用工業通訊協議，無需額外開發接口即可直接對接電網公司的PMS生產管理系統、工業企業的SCADA數據采集與監控系統、軌道交通的綜合監控系統、核工業的配電安全監控系統、水務環保行業的智慧運維平臺等。數據格式層面，檢測數據可導出為CSV、XML等通用格式，完全匹配各行業的數據存儲、歸檔要求，檢測結果可自動同步到運維系統的設備健康管理模塊，無需手動錄入數據，大幅提升運維數據處理效率。針對政府單位、國有企事業單位的涉密運維系統，該設備支持?jǐn)?shù)據本地存儲、單向傳輸?shù)膶?duì)接模式，符合信息安全管理要求，不會產生數據泄露風險。同時設備內置的報告生成模塊可自定義模板，輸出符合各行業運維管理規范的檢測報告，可直接作為運維臺賬、驗收資料歸檔。

英國HVPD PDSurveyor地電波局放儀具備完善的系統對接能力，可適配絕大多數B端、G端用戶的現有設備管理體系，不需要額外進行定制化開發：設備內置大容量存儲模塊，可本地存儲至少10萬條檢測記錄，支持CSV、XML兩種通用工業數據格式導出，導出的數據字段包含檢測時間、檢測設備編號、檢測位置、TEV幅值、脈沖計數、相位特征、環境溫濕度等全維度信息，完全符合國內工業設備管理系統的數據規范。針對電力行業用戶，可直接對接PMS生產管理系統、OMS運維管理系統，將局放檢測數據納入開關柜全生命周期健康檔案；針對核工業用戶，可對接核級設備健康管理平臺，滿足核設施電氣設備的定期檢測數據留存要求；針對軌道交通用戶，可對接牽引供電設備監測系統，實現全線路配電設備檢測數據的統一管理；針對水務、環保、制造類B端用戶，可對接SCADA系統、 predictive maintenance平臺，將局放檢測數據與其他運維數據融合，構建完整的設備健康評估體系。對于G端政府監管類用戶，檢測數據可直接上傳到電力安全監管平臺，滿足監管部門的數據上報要求。
