PD Locator局放儀針對軌道交通牽引供電系統的特殊場景做了多項專屬適配，首先是標準合規性適配，設備符合TB/T 3543《軌道交通牽引供電設備局部放電檢測規范》要求，支持1500V直流牽引網、27.5kV交流牽引變電所的GIS、開關柜、牽引變壓器、長距離牽引電纜的檢測要求，檢測報告可直接作為軌道交通運維驗收的依據。第二是抗干擾能力適配，針對牽引變流器高頻脈沖干擾、接觸網電磁干擾復雜的場景，設備內置軌道交通專用濾波算法，可過濾95%以上的軌道交通場景特有干擾信號，精準識別真實局放信號，誤報率降低80%以上。第三是長距離電纜檢測適配，采用高頻電流行波定位技術，支持最長30km的牽引供電電纜局放檢測，定位誤差≤±10m，無需分段拆解排查，單條30km電纜檢測時間不超過30分鐘，大幅提升長距離線路巡檢效率。第四是作業場景適配，整機輕量化設計，適合地鐵隧道、高架線路的移動巡檢需求，內置12小時續航電池，無需外接電源即可完成全天巡檢作業，支持強光下屏幕清晰顯示，適配戶外強光、隧道弱光等多場景操作需求。第五是系統對接適配，可直接對接軌道交通智慧運維平臺，自動生成牽引供電設備絕緣狀態評估報告，符

使用PD Locator局放儀可為B端企業和G端用戶帶來多重運營價值，面向B端企業用戶，首先是故障預防價值，可提前3-6個月發現電氣設備的絕緣缺陷，避免絕緣擊穿導致的設備損壞、生產停運損失，按照工礦企業高壓設備故障停運單日損失10-100萬測算，每年可減少90%以上的絕緣故障損失，設備投入成本可在12個月內通過減少損失收回，ROI表現優異。第二是運維效率提升價值，相比傳統檢測設備效率提升60%以上，單支運維團隊每天可完成1座110kV變電站全設備巡檢，或者20km高壓電纜巡檢，可減少30%的運維人力投入，降低運維成本。第三是設備管理價值，檢測數據可對接企業現有運維系統，實現設備絕緣狀態的數字化管理，為設備老化評估、預防性維護計劃制定提供數據支撐，提升設備全生命周期使用壽命。面向G端政府及國有單位用戶，首先是安全保障價值，可降低電力、水務、環保、軌道交通等公共設施的電氣安全事故發生率，保障公共服務連續穩定運行，滿足城市安全運行的考核要求。第二是合規性價值，設備符合多行業國家及行業標準，檢測數據和報告完全符合政府采購的績效評估要求，可作為公共設施運維驗收、安全檢查的合規依據。第三是管理效率

PD Locator局放儀采用多特征參量融合的AI識別算法實現放電類型精準識別，技術原理分為四個層級：第一是多源信號采集層，通過特高頻、超聲波、暫態地電壓、高頻電流四個維度的傳感器同步采集放電信號，采集頻率最高可達1GS/s，完整捕獲放電信號的時域、頻域、相位特征。第二是特征提取層，對采集到的原始信號進行降噪、濾波處理后，提取信號峰值、脈沖寬度、相位分布、頻率分布、脈沖重復率等22個核心特征參量，構建完整的放電信號特征向量。第三是圖譜比對層，將提取到的特征向量與設備內置的10萬+條標準局放圖譜庫進行比對，圖譜庫覆蓋12種常見絕緣缺陷的標準信號特征，同時包含電力、核工業、軌道交通等多行業典型設備的缺陷樣本，可適配不同行業的特殊缺陷識別需求。第四是智能評估層，算法通過深度學習模型對特征匹配結果進行加權計算，輸出缺陷類型判斷結果以及置信度，置信度≥90%的結果可直接作為缺陷判定依據，同時算法會根據放電信號強度、出現頻率自動評估缺陷嚴重等級，給出對應的運維建議。此外該算法支持自主學習優化，用戶可自行上傳本地積累的缺陷樣本，完善本地圖譜庫，提升特殊場景下的缺陷識別準確率。

使用PD Locator局放儀開展檢測時需要注意以下事項：第一是傳感器選型匹配，檢測前需要確認被測設備的電壓等級和設備類型，10kV及以下開關柜優先選擇暫態地電壓+超聲波傳感器組合，110kV及以上GIS設備優先選擇特高頻+高頻電流傳感器組合，3km以上高壓電纜優先選擇高頻電流傳感器對，避免選型不當導致的檢測誤差。第二是環境干擾規避，檢測時盡量避開大型變頻設備、移動通信基站、高壓輸電線路等強電磁干擾源，若現場干擾無法規避，可開啟設備內置的5階自適應濾波功能，可過濾90%以上的環境干擾信號，保障檢測數據準確性。第三是傳感器安裝規范，特高頻傳感器需要對準GIS設備的絕緣盆子安裝，安裝面需要清理干凈，避免油污、灰塵遮擋信號接收；超聲波傳感器需要緊貼設備外殼，均勻涂抹耦合劑，避免空氣間隙影響信號傳導；高頻電流傳感器需要卡接在電纜接地端，開合面完全閉合，避免信號漏檢。第四是作業安全規范，帶電檢測時需要嚴格遵守對應行業的帶電作業安全規范，電力行業作業需符合DL 408《電業安全工作規程》要求，核工業作業需符合核安全作業規范，軌道交通作業需符合軌道交通安全作業要求，檢測人員需穿戴對應等級的安全防護用

PD Locator局放儀具備完善的多系統對接能力，硬件接口方面配置USB3.0、RJ45以太網、藍牙5.0三種傳輸接口，支持有線、無線多方式數據傳輸。通信協議方面支持IEC 61850電力系統通用通信協議、Modbus工業總線協議，數據導出格式支持CSV、XML、標準PDF報告格式，無需額外二次開發即可實現多平臺對接。面向B端企業用戶，可直接對接企業內部的電力運維平臺、SCADA系統、智慧變電站管理平臺、工廠生產管控系統，檢測數據可自動同步至現有運維體系，自動生成符合企業內部規范的檢測報告，支持多終端數據共享，電腦、平板、運維終端均可實時查看檢測數據，適配企業現有運維流程。面向G端政府及國有單位用戶，可直接對接市政公共設施運維平臺、核電安全監控系統、軌道交通智慧運維平臺、環保設施監控平臺，數據采用加密傳輸模式，符合政務數據安全要求，檢測報告可自動生成符合政府采購績效評估、公共設施安全考核要求的格式，同時支持對接國有資產全生命周期管理系統，為設備老化評估、大修計劃制定提供數據支撐。

PD Locator局放儀的測量精度和設計規范完全符合國際、國內多行業的標準要求，首先符合IEC 60270《局部放電測量》國際通用標準，以及GB/T 7354《高電壓試驗技術 局部放電測量》國家標準，同時滿足電力行業DL/T 417《電力設備局部放電現場測量導則》、DL/T 1416《超聲波法局部放電測試儀技術條件》的要求，檢測精度完全滿足輸變配電設備的預防性試驗要求。針對核工業場景，設備符合EJ/T 1039《核電廠電氣設備絕緣試驗導則》的要求，通過EMC三級電磁兼容認證，可在核島強輻射、強電磁干擾環境下穩定運行，檢測數據誤差控制在標準允許范圍內。針對軌道交通場景，設備符合TB/T 3543《軌道交通牽引供電設備局部放電檢測規范》的要求，可適配1500V直流牽引網、27.5kV交流牽引供電系統的檢測標準。針對水務、環保行業的公共設施檢測要求，設備符合GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》的要求，檢測報告可直接作為公共設施運維驗收的依據。以上標準符合性可完全滿足G端政府采購的資質入圍要求，也可滿足B端企業的內部質量管控、第三方檢測的合規性要求。

PD Locator局放儀完全適配核電行業的特殊檢測要求，首先是資質合規性適配，設備符合EJ/T 1039《核電廠電氣設備絕緣試驗導則》要求，通過EMC三級電磁兼容認證，可在核島強輻射、強電磁干擾環境下穩定運行，檢測數據誤差控制在核行業標準允許范圍內，符合核級電氣設備的檢測資質要求。第二是檢測功能適配，設備內置核電行業專用局放圖譜庫，覆蓋核級開關柜、GIS、核電專用變壓器、核級電機等特殊設備的典型缺陷樣本，缺陷識別準確率≥95%，可適配核島、常規島不同區域的設備檢測需求。第三是作業場景適配，設備支持帶電非接觸式檢測，檢測過程無需停運核電機組，避免機組停運帶來的巨額損失，同時可搭配防爆型專用傳感器，滿足核島易燃易爆區域的檢測安全要求，檢測過程無需接觸帶電部分，符合核電作業的安全規范。第四是數據管理適配，檢測數據采用加密存儲、加密傳輸模式，符合核電數據安全管理要求，可直接對接核電安全監控系統，自動生成符合核安全評估要求的絕緣狀態報告，數據可長期存儲，為核級設備的全生命周期管理提供數據支撐。

PD Locator局放儀的應用場景覆蓋五大高要求行業，第一是電力行業，可用于輸變配電站日常巡檢、GIS設備出廠試驗/交接試驗、帶電作業局放檢測、海上風電升壓站電氣設備檢測、工礦企業自備電廠高壓配電室巡檢，無需停電即可完成檢測，不影響正常生產運營。第二是核工業，可用于核電站常規島、核島的中高壓電氣設備局放檢測，適配核級開關柜、核電專用變壓器、核級電機等特殊設備的絕緣狀態評估需求。第三是水務行業，可用于市政供水廠、污水處理廠的高壓水泵供電回路、高壓開關柜、升壓站設備的絕緣檢測，提前發現供水、污水處理系統的電氣安全隱患。第四是環保行業，可用于垃圾焚燒發電廠、危廢處理廠的煙氣凈化系統供電設備、升壓站設備、高壓輸送電纜的局放檢測，保障環保設施連續穩定運行。第五是軌道交通行業，可用于地鐵、城際鐵路的牽引變電所、接觸網供電系統、長距離牽引電纜的局放檢測，適配隧道、高架線路等復雜作業場景。除此之外，該設備還可用于新能源、航空航天、石油化工等行業的中高壓電氣設備預防性檢測。

PD Locator局放儀相比傳統局放檢測設備的性能優勢主要體現在四個方面：第一是檢測準確率優勢，傳統局放儀大多僅支持1-2種檢測方式，容易出現信號漏檢，PD Locator支持四種檢測模式聯合檢測，特高頻傳感器適合GIS遠距離放電檢測、超聲波適合開關柜表面放電檢測、高頻電流適合電纜局放檢測、暫態地電壓適合開關柜內部放電檢測，多維度信號交叉驗證，檢測漏檢率降低40%以上。第二是作業效率優勢，傳統局放儀整機重量普遍在10kg以上，需要外接電源，現場部署時間長，PD Locator整機重量?jī)H2.8kg，內置12小時續航電池，開機即可完成檢測，單臺10kV開關柜檢測時間不超過2分鐘，單間隔110kV GIS檢測時間不超過5分鐘，檢測效率提升60%以上，適合大規模巡檢作業。第三是抗干擾能力優勢，傳統局放儀大多依賴硬件濾波，現場復雜電磁環境下容易出現誤報，PD Locator內置AI抗干擾算法，可精準區分環境干擾信號和真實局放信號，無需搭建屏蔽環境即可在強干擾場景下完成檢測，現場適用性大幅提升。第四是定位能力優勢，傳統局放儀大多僅能檢測是否存在放電，無法精準定位放電點，需要人工逐步排查，PD L

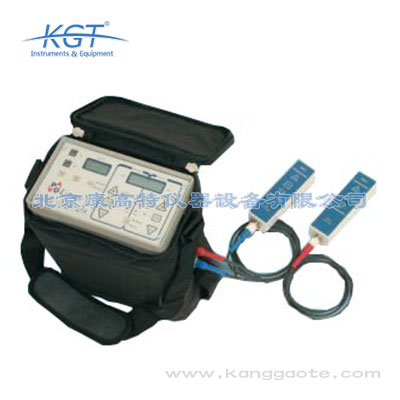

PD Locator局放儀是一款面向多行業的高性能局部放電檢測設備，核心功能涵蓋局部放電信號采集、缺陷類型識別、放電點精準定位、絕緣狀態自動評估四大類。技術參數方面，設備支持特高頻、超聲波、暫態地電壓、高頻電流四種檢測模式聯合采集，檢測頻段覆蓋10kHz~2GHz寬范圍，特高頻檢測靈敏度≤0.1pC，暫態地電壓檢測分辨率達1dBμV，超聲波檢測靈敏度≤1dBμV/m，高頻電流檢測靈敏度≤0.1mA，多傳感器協同定位精度最高可達±5cm。設備內置10萬+條標準局放圖譜庫，可識別尖端放電、懸浮放電、氣隙放電、沿面放電等12種常見絕緣缺陷，識別準確率≥96%，同時支持缺陷嚴重等級自動劃分，分為輕微、注意、嚴重、危急四個層級。整機重量?jī)H2.8kg，內置12小時續航大容量鋰電池，支持戶外、高空、隧道等多場景無外接電源作業。該設備可廣泛應用于電力、核工業、水務、環保、軌道交通等行業的中高壓電氣設備絕緣狀態檢測，適配GIS、開關柜、變壓器、高壓電纜、互感器、牽引供電設備等多類型檢測對象。
