OTD絕緣油介損測試儀

品牌：美國Megger
分類：絕緣油介損測試儀
應用領域：石油化工，電網，電廠，軌道交通，
測試對象：變壓器，
國際標準：
國家標準：

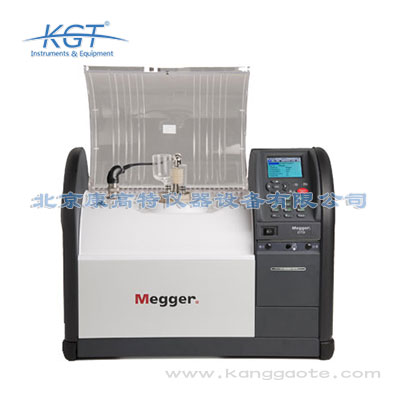

MEGGER OTD 變壓器絕緣油介損測試儀

聯系方式：010-68460051
Tel：13520131150

立即詢價

美國MEGGER OTD絕緣油介損測試儀由康高特代理，OTD是實驗室儀器，用于測量絕緣油的介損、電阻率和相對介電常數。現在熱賣中，如需購買，可通過客服熱線聯系我們！

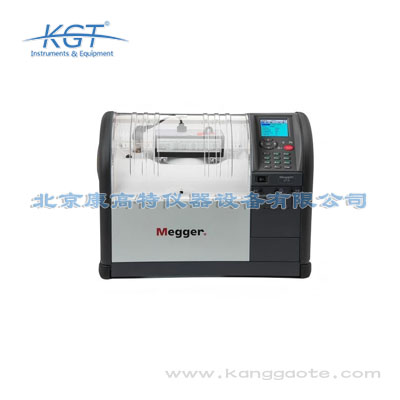

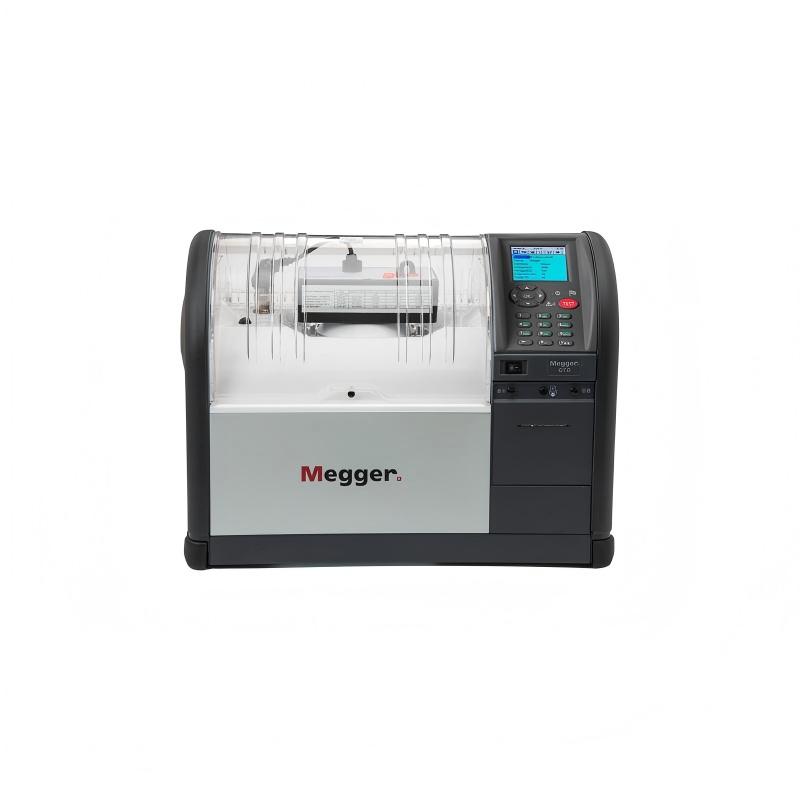

美國MEGGER OTD絕緣油介損測試儀簡介：
?Oil Tan Delta（油介損，簡稱 OTD）是實驗室儀器，用于測量絕緣油的介損、電阻率和相對介電常數。

?這些測試能讓用戶更好地掌握絕緣油的整體質量，并指示是否存在污染。

?Megger公司為OTD開發的各項功能可確保更大限度地提高實驗室的工作效率。

?微處理器控制的電感應加熱器使整個容器內的溫度保持一致，符合IEC 60247標準的要求；而冷卻方面，通過風扇有效地縮短容器冷卻時間。
?OTD的溫度測量量程是 10 oC至 110oC，*度為 ±1oC。可設置為在測試之前預熱。
?OTD配備自動排油裝置，無需移動油容器。
?用戶安全至上，考慮到這一點，Megger設計了兩路帶裕量的獨立式高電壓切斷電路。如果因任何原因用戶需要中止測試，按下任何一個按鍵即可立即終止測試并切斷高電壓。
?容器組件的設計更大程度地提高了注油速度，更大限度減少了湍流并避免了空氣混入。容器只有 32 個組件，易于拆裝。
?使用校準檢查器，可以執行快速測量檢查，以驗證介損、電阻率和介電常數測量值。通過授權服務中心的現場校準服務，可在必要時調整測量值并更大程度地縮短停機時間。
?OTD還可存儲多達 6 個額外的用戶自定義測試序列。儀器與Megger 資產和數據管理軟件Power DB Lite 免費綁定在一起，它是下載數據和打印結果的理想工具。

OTD絕緣油介損測試儀特點：
?全自動標準測試及用戶自定義測試-遵循所有國際標準
?集成的測試容器加熱及冷卻系統
?高效的注油裝置和集成的自動排油裝置
?IEC 60247 創新型測試容器 - 易于組裝和清潔
?設備可存儲多達 50 個記錄并可將記錄下載至 PC
?小巧輕便（22 千克/48.5 磅）

應用場景
適用于電力行業變壓器、互感器、換流站等充油電氣設備絕緣油的實驗室質量檢測、老化評估與污染診斷，也可用于石化、工業領域絕緣油性能驗證。

OTD訂購信息

描述	訂單代碼	描述	訂單代碼
語言組 1 - 英語、法語、德語、荷蘭語		語言組 5 - 英語、中文、日語、韓語
OTD-LG1-P1 - BS1363（英國 mains 插頭）	1006-346	OTD-LG5-P1 - BS1363（英國 mains 插頭）	1006-360
OTD-LG1-P2 - Schuko（歐盟 mains 插頭）	1006-347	OTD-LG5-P2 - Schuko（歐盟 mains 插頭）	1006-361
OTD-LG1-P4 - Swiss SN SEV1011 mains 插頭	1006-348	OTD-LG5-P3 - US NEMA WD6 mains 插頭	1006-362
OTD-LG1-P5 - AUS/NZ mains 插頭	1006-349	OTD-LG5-P8 - BS1363（英國 mains 插頭）和 US NEMA WD6 mains 插頭	1006-363
語言組 2 - 英語、西班牙語、意大利語、葡萄牙語		語言組 6 - 英語、匈牙利語、羅馬尼亞語、俄語
OTD-LG2-P1 - BS1363（英國 mains 插頭）	1006-350	OTD-LG6-P2 - Schuko（歐盟 mains 插頭）	1006-364
OTD-LG2-P2 - Schuko（歐盟 mains 插頭）	1006-351
OTD-LG2-P3 - US NEMA WD6 mains 插頭	1006-352
OTD-LG2-P6 - 意大利 mains 插頭	1006-353
語言組 3 - 英語、阿拉伯語、土耳其語、法語		語言組 7 - 英語、芬蘭語、挪威語、瑞典語
OTD-LG3-P1 - BS1363（英國 mains 插頭）	1006-354	OTD-LG7-P2 - Schuko（歐盟 mains 插頭）	1006-365
OTD-LG3-P2 - Schuko（歐盟 mains 插頭）	1006-355
OTD-LG3-P3 - US NEMA WD6 mains 插頭	1006-356
OTD-LG3-P7 - BS 546:1950（印度 mains 插頭）	1006-357
語言組 4 - 英語、捷克語、斯洛伐克語、波蘭語		包含物品
OTD-LG4-P1 - BS1363（英國 mains 插頭）	1006-358	OTD 測試單元帶便攜箱
OTD-LG4-P2 - Schuko（歐盟 mains 插頭）	1006-359	產品 CD
		mains 導線
		USB 線纜
		Power DB Lite
		測試單元探頭
		排水管
		打印紙
		打印色帶

OTD訂購信息
Optional accessories
OTD test cell with carry case	1008-293
OTD-CC (Calibration Checker)	1008-291
Printer paper (20 rolls)	1008-030
OTD instrument accessories
Oil drain hose	1009-363
Test cell probe	1009-364
OTD test cell accessories
Test cell carry case	1009-365
Inner electrode	1009-366
Outer electrode	1009-368
Guard electrode	1009-370
Guard insulator (glass)	1009-371
Measure insulator (glass)	1009-372
Sight (glass) and riser pipe	1009-376
Funnel (glass) and filler pipe	1009-375
O-ring kit	1009-377
Drain valve	1009-378
Captive nut	1009-369
Inner nut and Guard nut	1009-367
Test Cell Stand	1009-373
Test Cell Key	1009-374

OTD絕緣油介損測試儀技術規格
測試范圍	1x10?? - 4
分辨率	1x10??
精度	±1%讀數 ±1x10??
相對介電常數
測試范圍	1 - 30
分辨率	0.01
精度	±0.5%
電阻率測量
范圍	2.5 MΩm up to 100 TΩm
分辨率	0.01
測試溫度
范圍	10 °C - 110 °C
分辨率	0.1 °C
精度	± 1 °C
測試電壓
AC 范圍	500 V - 2000 V 55 Hz
DC范圍	125 V - 500 V
準矩形方波	100 V 0.3 Hz
分辨率	1V
精度	±2% ±1 V
電源	50 Hz - 60 Hz 300 VA
結果頻率	tan ? (Sin) 40 Hz - 65 Hz Quasi 100 V 0.3 Hz
環境規格
操作溫度	0 °C - 50 °C (32 °F - 122 °F)
存儲溫度	-20 °C - 55 °C (4 °F - 131 °F)
濕度	90% 非冷凝
尺寸	580 x 420 x 290 mm (22.8 x 16.5 x 11.5 inch)
重量	22 kg (48.5 lb)
接口	USB Type B
知識產權評級	IP30
EMC	IEC 61326
最高安全海拔	2000m
測試單元
電容范圍	70 pf (± 3 pf)
重量	2.7
材料	316L 不銹鋼/石英玻璃
校準檢查器
電阻值	5 GΩ, 500 MΩ, 50 MΩ, 5 MΩ
耐受性	±1%
電容	200 pF ±1%
精度	±2% from calibrated value
相對介電常數精度	±1% from calibrated value
電阻率精確度	±1% from calibrated value
操作溫度范圍	+15 oC - +30 oC
存儲溫度范圍	-20 oC - +50 oC
濕度	< 60% RH
尺寸	190 x 120 x 250 (mm)
重量	1.5 kg
最高海拔	2 km
安全	IEC61010

北京康高特太乙絕緣油介損測試儀
查看詳情
奧地利BAUR DTL C絕緣油介質損耗測試儀
查看詳情

17 10,2023

MEGGER OTD絕緣油介損測試儀通過驗收試驗，成功交付四川送變電！
北京康高特儀器設備導讀：自四川電力送變電
18 07,2024

康高特攜眾多優勢產品精彩亮相湖南超高壓變電公司'科技賦能本質安全'開放日
北京康高特儀器設備導讀：7月15日，國網
08 05,2026

2026絕緣油介損測試儀：Top5選型與智能運維指南
特別聚焦國產高精度代表——北京康高特“太
08 05,2026

國產絕緣油介損測試儀：電力設備健康診斷的國產力量崛起
絕緣油作為變壓器內部的核心絕緣與冷卻介質

* 常見問題 *

OTD絕緣油介損測試儀的核心優勢是什么？
OTD絕緣油介損測試儀具備五大核心優勢：第一，標準化程度高，預裝16種國際標準測試序列，滿足全球合規要求；第二，精度可靠，介損測量精度達±1%讀數±1×10??，通過校準檢查器可快速驗證測量準確性；第三，操作便捷，一鍵測試、自動排油、快速加熱冷卻，大幅提升實驗室工作效率；第四，安全保護完善，雙重高壓保護機制和緊急停止功能保障操作安全；第五，數據可追溯，配合Power DB Lite軟件實現數據管理和報告生成。對于B端絕緣油生產和使用企業，設備的高精度和標準化設計可支撐產品質量控制和來料檢驗；對于G端政府檢測機構，設備的國際標準符合性和數據可追溯性可支撐第三方檢測認證業務的開展。設備由美國Megger品牌出品，北京康高特儀器設備有限公司提供本地化技術服務。
OTD絕緣油介損測試儀符合哪些國際測試標準？
OTD絕緣油介損測試儀嚴格遵循IEC 60247等國際標準設計制造，預裝16種國際標準測試序列，包括IEC 60247、ASTM D924等全球主要標準要求。設備介損測量范圍1×10??至4，分辨率1×10??，精度±1%讀數±1×10??。相對介電常數范圍1至30，分辨率0.01，精度±0.5%。電阻率范圍2.5 MΩ·m至100 TΩ·m。對于B端用戶（如變壓器油處理廠家、電力設備質檢單位），設備預置的標準序列可滿足出廠檢驗和型式試驗的合規要求；對于G端用戶（如電網公司物資采購部門），設備符合國際標準的設計可滿足招標文件技術規范要求，支撐招標評審和到貨驗收工作。設備測試溫度范圍10°C至110°C，分辨率0.1°C，精度±1°C，滿足絕緣油介質損耗測試的標準條件要求。
OTD絕緣油介損測試儀的數據如何管理？
OTD絕緣油介損測試儀可存儲50條測試記錄，配合Power DB Lite軟件實現數據管理和報告生成。軟件支持測試數據的導出、存檔和對比分析，便于追溯歷史數據和跟蹤油品劣化趨勢。對于B端用戶（如變壓器運維單位），存儲的測試記錄可支撐設備狀態評估和壽命管理決策；對于G端用戶（如電網公司生技部門），Power DB Lite軟件生成的標準格式報告可支撐物資采購質量監督和供應商評估工作。設備整機重量約22千克，尺寸580mm×420mm×290mm，便于實驗室固定使用或現場檢測搬運。設備支持100V~240V寬電壓輸入，50Hz/60Hz自適應，適應不同國家和地區的電網標準要求。環境條件適應范圍：操作溫度0°C~50°C，存儲溫度-20°C~55°C，濕度≤90%（非冷凝）。
OTD絕緣油介損測試儀的溫度控制系統有何特點？
OTD絕緣油介損測試儀采用微處理器控制的電感應加熱器，配備風扇快速冷卻系統，保證測試腔內溫度均勻性。測試溫度范圍10°C至110°C，分辨率0.1°C，精度±1°C。設備從室溫升溫至設定溫度后自動控溫，確保在整個測試過程中溫度波動最小，滿足標準要求的等溫測試條件。內置自動排油裝置無需移動油容器即可完成排油操作，提升操作效率。容器組件僅32個零件，注油快速且避免空氣混入油樣影響測試結果。對于B端用戶（如絕緣油質檢實驗室），精確的溫控系統可保證不同溫度點測試數據的可比性和重復性；對于G端用戶（如電力科學研究院），設備符合IEC 60247標準對測試溫度穩定性的嚴格要求，可支撐科研項目的數據采集需求。
OTD絕緣油介損測試儀如何確保操作安全？
OTD絕緣油介損測試儀配備完善的安全保護機制：首先具備雙重高壓切斷電路，任一電路檢測到異常均可立即切斷測試電壓，保護設備和操作人員安全；其次配備緊急停止按鈕，遇到緊急情況可一鍵終止所有測試程序；再者設備具有自動診斷功能，開機自檢確保各模塊工作正常。設備同時配備直流和交流兩種測試電壓模式：交流測試電壓500V~2000V（55Hz），直流測試電壓125V~500V（0.3Hz方波），電壓精度±2%±1V。對于B端用戶（如電廠化學試驗人員），設備的安全設計可有效防止高壓觸電事故；對于G端用戶（如電力安監部門），設備符合電氣安全規程要求，有利于安全責任落實和現場安全管控。設備操作界面簡潔，一鍵式啟動測試降低人為操作風險。
