摘要：TEV、UHF、超聲波和HFCT都可以用于局部放電檢測，但四者采集的物理量、信號傳播路徑和適用設備并不相同。TEV觀察金屬封閉設備外殼上的暫態地電壓，UHF捕捉局放產生的超高頻電磁波，超聲波記錄放電引起的聲學響應，HFCT則通過接地線或屏蔽回路中的高頻脈沖電流識別異常。本文依據IEC 60270:2025、IEC TS 62478及同行評審研究，系統說明四種局放檢測方法的原理、優點、局限、定位方式和現場應用，并結合北京康高特金吒、哪吒、子龍、孟德四類自研局放測試儀的場景化定位，給出適用于開關柜、GIS、電纜、變壓器和電機的檢測思路。

一、先明確：四種方法并不是四種"局放量"

局部放電是絕緣系統中局限于局部區域的放電現象。放電沒有貫穿兩個電極之間的整個絕緣路徑，卻可能反復作用于氣隙、固體絕緣、油紙界面、*或懸浮導體，使局部電場進一步畸變。一次放電持續時間很短，但會同時產生電流脈沖、電磁輻射、壓力擾動和結構振動。因此，局放檢測儀實際采集的是這些物理效應中的某一種或幾種，而不是一個脫離傳感器和校準條件、在所有設備上都相同的"局放值"。

IEC 60270:2025將傳統局部放電測量界定為基于電荷的測量，涉及表觀電荷、測量頻率、試驗回路、校準方法、儀器性能和外部干擾判別。對于較高頻率的電磁測量與聲學測量，IEC官方文件將適用范圍指向IEC TS 62478。該技術規范覆蓋HF、VHF、UHF電磁方法和聲學方法，同時考慮傳感器的頻率范圍、靈敏度、局放定位以及測量系統的靈敏度檢查。

這一區分對現場使用局放檢測儀很重要。TEV、UHF、超聲波和HFCT常用于運行設備的非侵入式或低侵入式狀態巡檢，儀器讀數多為相對幅值、脈沖重復率、相位特征、頻譜特征或聲學強度。除非測量鏈路經過相應的轉移阻抗校準、系統校準和標準試驗驗證，否則不能把現場顯示值直接等同于IEC 60270意義上的表觀電荷量，也不能用一個讀數單獨判斷絕緣壽命。

四種方法的差異，可以從一個工程問題開始理解：局放信號從缺陷傳播到傳感器時，經過了什么路徑？TEV依賴局放脈沖在金屬外殼和接地連接上的暫態電位變化；UHF依賴設備內部腔體中的電磁波傳播；超聲波依賴壓力波和機械振動在介質、箱體或空氣中的傳播；HFCT依賴高頻電流沿接地導體、屏蔽層或接地支路流動。傳播路徑不同，便形成不同的噪聲敏感性、定位方式和設備適配邊界。

二、TEV檢測：適合金屬封閉設備的快速篩查

1、TEV檢測的物理基礎

TEV是Transient Earth Voltage的縮寫，中文通常稱為暫態地電壓法。金屬封閉開關設備內部發生局放時，快速變化的電流脈沖會在外殼電感、接縫、法蘭、螺栓連接和接地連接處產生短時電位變化。TEV傳感器通過電容或電磁耦合，在設備外殼表面獲取這一暫態信號。

TEV并不是直接測量缺陷處的放電電流，而是觀察放電脈沖經過設備結構和接地路徑后，在外殼上留下的響應。因此，TEV信號強度與缺陷距離、柜體結構、接縫狀態、接地方式、傳感器耦合狀態以及外部脈沖環境有關。同一局放源在不同柜體上的顯示值可能不同，不能只憑幅值作跨設備比較。

2、TEV為什么適合開關柜巡檢

TEV的現場優勢在于傳感器通常不需要接觸高壓導體，也不必拆開柜體。檢測人員可以按照柜號和測點依次掃描，在電纜室、母線室、斷路器室、柜門、側板和相鄰柜體之間進行相對比較。對于數量較多、停電窗口有限的中壓開關柜，TEV可以承擔快速普查任務。

但TEV的結論通常需要進一步復核。外部射頻脈沖、開關動作、接地網干擾和相鄰柜體串擾，都可能在多個測點形成類似響應。更可靠的現場判斷應同時觀察脈沖重復率、相位分布、時域波形、頻譜和測點空間變化。如果TEV異常僅在一個位置出現，并且隨著傳感器靠近某個柜體或接縫而增強，同時超聲波出現相位相關的聲學響應，異常的可信度會提高。

3、TEV的主要邊界

TEV較難單獨區分內部放電、表面放電、懸浮放電和外部電磁干擾，也不適合直接給出標準意義上的局放量。柜體涂層、氧化層、結構縫隙和傳感器貼合狀態都會影響測量結果。現場使用局放檢測儀進行TEV檢測時，應盡量固定測點、保持傳感器接觸方式一致，并記錄設備負荷、環境噪聲和相鄰設備運行狀態。

對開關柜普查而言，TEV更適合回答"哪個柜體或哪個區域值得進一步檢查"，而不是直接回答"缺陷已經達到什么絕緣等級"。這也是TEV常與超聲波、HFCT或UHF結合使用的原因。在康高特自研儀器體系中，TEV是金吒手持式多功能局放測試儀與哪吒多功能局放測試儀均具備的標準檢測模式，常作為開關柜普查的入口手段，配合UHF、HF、AE構成多模采集。

三、UHF檢測：適合GIS內部電磁脈沖識別與定位

1、UHF檢測的頻段與信號來源

UHF是Ultra High Frequency的縮寫。在局放檢測語境中，UHF通常指300 MHz至3 GHz的超高頻電磁信號；HF一般指3 MHz至30 MHz，VHF一般指30 MHz至300 MHz。頻段劃分來自工程和無線電領域的常用分類，但具體局放檢測儀的有效帶寬仍取決于傳感器、前端濾波、耦合結構和采樣系統，不能把通用頻段當成所有儀器的固定指標。以康高特哪吒、金吒兩款多模儀器為例，其UHF通道標稱帶寬為300–1500 MHz（動態范圍?80~?5 dBm，內置高、低通濾波器），這正是GIS等封閉結構中常用的局放電磁采集區間。

局放電流脈沖的上升沿可以非常短，因此頻譜中包含較寬的高頻分量。對于GIS、變壓器套管以及其他具有金屬腔體的設備，局放產生的電磁波會在內部傳播，并通過專用UHF傳感器、觀察窗、套管末端或外置耦合結構被采集。由于UHF頻段遠離工頻及大量低頻背景干擾，UHF局放檢測儀通常能夠獲得較清晰的脈沖時序和頻譜特征。

2、UHF為何適合GIS

GIS內部結構封閉，外部人員無法直接觀察盆式絕緣子、導體連接、金屬顆粒或電場集中區域。UHF傳感器可以利用設備既有接口或專門的檢測結構，從外部獲取隔室中的電磁脈沖。多個測點同步采集后，可以結合到達時間差、隔室響應差異、頻譜和脈沖極性，對異常源進行定位。

UHF的定位能力依賴于設備結構和測量鏈路。電磁波在GIS腔體內會發生反射、衰減和模式轉換，傳感器的位置、接口結構、同軸電纜長度、前端放大器和觸發設置都會影響到達時間。若不同通道的電纜長度不一致，系統延時未經校正，TDOA計算可能把通道延遲誤認為傳播時間。因此，UHF局放檢測儀的多通道同步精度、時間基準、原始波形保留和校準方法，往往比單一的頻段名稱更值得關注。

3、UHF不能直接等同于放電嚴重程度

UHF幅值屬于傳感器和結構條件下的響應量。同一缺陷在不同隔室或不同接口處可能產生不同幅值；傳感器距離、耦合效率和腔體模式也可能使遠處缺陷的顯示值高于近處缺陷。因此，UHF數據更適合與相位圖、重復率、頻譜形狀、多個傳感器的相對響應以及歷史趨勢結合分析。

四、超聲波檢測：用聲學響應進行定位和復核

1、超聲波檢測的物理基礎

局部放電會在周圍介質中產生快速壓力擾動，形成可以沿固體結構、油介質、氣體或設備外殼傳播的聲學信號。超聲波檢測通常使用空氣耦合傳感器、接觸式傳感器或聲學聚波器，記錄放電引起的高頻聲壓和機械振動。在康高特金吒、哪吒等儀器中，該模式對應AE（聲發射/超聲波）通道，標稱接觸式20–300 kHz、非接觸式40±1 kHz，動態范圍70 dB，可與TEV形成聲電聯合判斷。

與電磁方法相比，超聲波具有明顯的空間指向性。檢測人員可以沿開關柜外殼、變壓器箱壁、GIS外殼和電纜終端表面移動傳感器，比較不同位置的聲壓級、頻譜和音頻特征。當某個位置的聲學響應隨著傳感器接近而呈現穩定增強，并且與TEV或HFCT脈沖在相位上具有對應關系時，超聲波可以為缺陷定位提供獨立證據。

2、超聲波適合發現哪些異常

超聲波對開關柜表面放電、*放電、懸浮電位放電以及部分能量能夠傳遞至外殼的內部放電較為有用。對于電纜終端，超聲波可以輔助識別外露絕緣界面、終端附件和屏蔽結構附近的異常。對變壓器而言，沿箱壁進行多點掃描可以幫助判斷聲源的大致區域，但不能僅憑一個聲學峰值確定箱內缺陷類型。

3、超聲波的誤差來源

聲學信號受到結構阻尼、材料界面、傳感器入射角、接觸壓力、風噪、車輛噪聲、風機和泵運行狀態影響。深埋在復雜絕緣結構中的放電，其聲學能量可能在傳播過程中顯著衰減。機械噪聲也可能產生較強的高頻分量，因此超聲波檢測需要同時監聽音頻、查看頻譜、記錄相位關系，并在設備工況相近時重復測量。

超聲波局放檢測儀更適合做定位和復核，而不是脫離設備結構、校準條件和歷史趨勢直接給出絕緣壽命結論。對于開關柜現場巡檢，聲學方法常與TEV形成互補：TEV負責發現外殼上的電氣異常，超聲波負責判斷異常是否具有空間集中性和聲學特征。

五、HFCT檢測：沿接地與屏蔽路徑捕捉高頻電流

1、HFCT的工作方式

HFCT是High Frequency Current Transformer的縮寫，中文為高頻電流互感器。傳感器通常夾裝在電纜接地線、變壓器接地引線、GIS接地連接或電纜屏蔽層引出線上，通過電磁感應獲取局放脈沖在接地回路中傳播形成的高頻電流。

HFCT屬于接觸式電磁檢測方法，但并不意味著必須切斷主回路。實際安裝時，必須滿足設備安全距離、接地完整性、傳感器開合狀態和量程要求。HFCT的測量對象不是缺陷處的全部放電電流，而是沿某一接地或屏蔽路徑到達傳感器位置的電流分量。在康高特產品體系中，子龍高頻局放測試儀面向電纜、變壓器、電機，其高頻局放檢測常借助HFCT采集接地與屏蔽回路中的脈沖電流，并以時頻分離（T-Fmap）辨別放電源；孟德系列局部放電檢測儀則屬于電荷法局放檢測系統，以表觀電荷（單位pC）為測量量，配合超低頻、工頻及串聯諧振電壓源工作，同樣以T-Fmap時頻分離與定位為核心能力。

2、HFCT適合電纜和接地回路檢測

電纜局放信號可能沿導體、金屬屏蔽層、接地線和接地網分流。將HFCT安裝在不同接地點，可以比較脈沖的極性、重復率、相位和到達時間。多個測點同步采集后，結合電纜長度、傳播速度和終端結構，可以開展TDOA定位或相對位置判斷。

同行評審研究指出，HFCT通常采用帶磁芯的感應結構，輸出電壓與一次側瞬態電流的變化率有關；局放脈沖傳播至接地導體后，高頻成分會受到路徑和結構的濾波，因此傳感器帶寬、磁芯特性、安裝位置和接地拓撲都會影響測量結果。

3、HFCT檢測需要特別注意測量鏈一致性

HFCT檢測中，傳感器轉移阻抗、同軸電纜長度、接頭類型、放大器延時、觸發閾值和接地回路狀態都會影響波形。如果多個通道用于定位，應統一電纜型號和長度，或者在軟件中進行延時校準；測量時還應記錄傳感器安裝方向，避免因極性方向相反而誤判放電源。

HFCT局放檢測儀可以輸出波形、頻譜、相位、脈沖重復率和相對幅值，但在沒有轉移阻抗校準及完整測量鏈校驗的情況下，不能把顯示值直接當作IEC 60270規定的表觀電荷。對于運行電纜，HFCT數據更適合用于同一線路、同一測點和相近負荷條件下的趨勢比較。

六、四種檢測方法的差異，應該怎樣理解

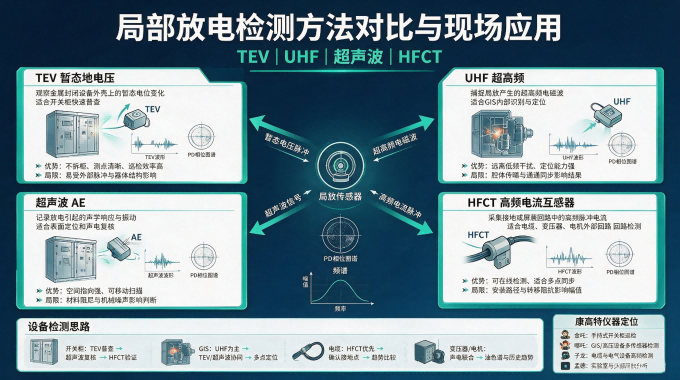

TEV觀察的是外殼暫態地電壓，適合在不拆柜的條件下開展開關柜普查；UHF觀察的是設備內部超高頻電磁脈沖，適合GIS等金屬封閉結構中的異常識別和定位；超聲波觀察的是放電引起的聲學響應，適合對表面或可接近區域進行空間定位和聲電復核；HFCT觀察的是接地或屏蔽回路中的高頻脈沖電流，適合電纜、接地線和部分變壓器外部回路的在線檢測。

TEV的關鍵限制是外殼結構和外部脈沖影響較大，單點幅值不宜直接判斷缺陷嚴重程度。UHF的關鍵限制是腔體傳播、傳感器接口和通道同步會影響定位結果。超聲波的關鍵限制是材料阻尼和機械噪聲會造成衰減或誤報。HFCT的關鍵限制是接地路徑分流、傳感器帶寬和安裝方向會改變信號響應。

因此，四種方法不是簡單的競爭關系。對于復雜設備，它們更像一條逐級收斂的證據鏈：先用低侵入、覆蓋面較大的方法發現可疑點，再用另一種物理量驗證，隨后用多點同步和傳播時間差縮小范圍，*結合設備結構、運行數據、歷史趨勢和必要的停電檢查形成結論。

七、不同設備的實用檢測方案

1、開關柜：用TEV快速普查，再用超聲波和HFCT復核

開關柜現場檢測通常要求速度快、設備停運影響小、測點記錄清楚。檢測人員可以按照柜號建立測量順序，在柜門、側板、電纜室、母線室和斷路器室等位置保持相對一致的測點條件，記錄TEV脈沖、相位分布和環境背景。出現異常的柜體，再使用超聲波沿外殼掃描，判斷響應是否集中在某一結構區域。

如果開關柜電纜屏蔽層或接地引線具備可接近條件，可以加裝HFCT觀察接地回路脈沖。TEV與HFCT同時出現具有相近相位關系的重復脈沖，且超聲波在同一區域出現空間增強，比單獨出現某個異常峰值更值得關注。對射頻環境復雜的變電站，還應記錄開關動作、無線通信設備、鄰近柜體和接地網狀態。

康高特的金吒手持式多功能局放測試儀，適合被理解為面向開關柜及配電設備現場普查的便攜式工具。該儀器分類為"手持式開關柜局放測試儀"，測試對象明確為開關柜，集成UHF（300–1500 MHz）、HF（0.1–20 MHz）、AE（接觸式20–300 kHz／非接觸式40±1 kHz）、TEV（3–100 MHz）以及接觸式超聲、VDS等多種檢測手段，并配備7英寸觸控屏與手機／平板APP雙端操控、4G/5G實時上傳云平臺。對于這類任務，設備價值并不只是集成了哪些傳感器，還包括是否方便按柜號記錄測點、是否能保存相位圖和波形、是否便于重復復測，以及檢測人員能否在不改變操作習慣的情況下完成TEV與聲學信號的交叉判斷。

2、GIS：以UHF為主線，TEV、HFCT和超聲波協同判斷

GIS內部缺陷無法通過普通外觀巡檢直接觀察，UHF通常承擔內部電磁脈沖檢測任務。檢測前需要核對GIS隔室編號、傳感器接口、測點位置、同軸電纜長度和通道同步設置。快速檢查可以先比較不同隔室的UHF脈沖活動，再結合TEV檢查外殼響應；若存在接地引線或電纜終端接地路徑，還可以用HFCT進行相別和傳播方向判斷。

2023年，《Energies》期刊發表了一項針對GIS電纜終端的局放聯合診斷研究。該研究以天津兩座220 kV變電站的GIS電纜終端為對象，提出了融合TEV、UHF、HF與超聲波四類局放檢測手段，并結合分解氣體檢測的聯合診斷方案，對現場異常放電缺陷開展跟蹤監測。研究先用TEV與UHF完成快速普查，再對異常信號開展HF全頻譜復測，依據三相HF波形極性判斷缺陷相別，并通過到達時間差（TDOA）比較不同頻段的定位結果；*借助拆解分析與電場仿真驗證了缺陷判斷的準確性。原文同時指出，由于不同傳感器頻段差異，各類局放檢測技術的適用范圍與抗干擾能力不同，這也是GIS電纜終端缺陷檢出率長期偏低的原因，多方法聯合因此具有實際價值。

這個案例的實用價值在于，它沒有把四種方法當作相互替代的選擇題，而是分別安排了篩查、相別判斷、定位和復核任務。康高特哪吒多功能局放測試儀的定位，也可以放在這一類多傳感器綜合巡檢場景中理解：其產品分類為"（GIS）局放測試儀"，適用于GIS/GIL、變壓器、高壓電纜及開關柜等對象，同樣集成UHF、HF、AE、TEV與VDS，并支持多設備級聯實現分布式多點檢測。當現場需要同時參考UHF、HF、超聲波和TEV信號時，儀器的通道協同、波形保存、頻譜觀察和檢測報告組織能力，比單獨追求某一個顯示數值更有意義。

3、電纜和電纜終端：重視HFCT安裝路徑與多點同步

電纜局放檢測不能只關注主機標稱頻段，還必須先確認電纜屏蔽層接地方式、單端或雙端接地形式、終端結構、接地線長度和可安裝位置。HFCT應固定在明確的接地點，并記錄傳感器方向、測點編號、負荷、電纜長度和測試時間。多點定位時，應盡量統一各通道線纜長度、接頭類型、增益和觸發條件。

對于GIS電纜終端、插拔式終端和復合絕緣接口，UHF可以補充高頻電磁信息，超聲波可以檢查外露表面和結構界面，TEV可以觀察金屬外殼的暫態響應。若HFCT和UHF在相近時間窗內出現重復脈沖，且空間位置和相位關系相互支持，缺陷判斷的可信度會增加；若四種方法的結果明顯矛盾，則應優先檢查傳感器安裝、通道延時、外部干擾和接地回路，而不是立即給出缺陷結論。

康高特子龍高頻局放測試儀可放在電纜、變壓器、電機等電氣設備的高頻局放檢測場景中理解。該儀器面向電纜、變壓器、電機提供局放檢測一體化方案，具備時頻分離（T-Fmap）能力，能夠辨別不同局放源并從噪聲中分離出微弱放電；其采用高速、高分辨率A/D轉換，并支持濾波、開窗等抗干擾功能與一鍵自動化測量、自動出報告。對于子龍這類高頻局放測試儀，用戶需要重點核對實際帶寬、采樣方式、時頻分析能力、觸發策略、HFCT適配范圍和原始數據保存方式。產品名稱中的"高頻"并不能代替對完整測量鏈的技術驗證，現場應用仍應以設備結構和校準結果為準。

4、變壓器、電機與套管：聲、電、油和歷史趨勢聯合分析

變壓器內部局放可能通過箱體聲學響應、套管接地回路電流和高頻電磁波等路徑表現出來。超聲波可以沿箱壁掃描，HFCT可以檢查接地引線或套管接地回路，具備相應接口時也可以使用UHF方法。對于油浸設備，局放分析還應結合油色譜、溫度、負荷、油位和歷史檢修信息；對于電機，則需要考慮槽部放電、端部放電、污染和機械振動等因素。

在此類設備上，局放檢測儀的實用性取決于能否保留原始波形、相位圖、頻譜、聲學音頻和測點信息，能否做到多通道時間同步，能否將同一設備的多次檢測結果放在相同工況下比較。一次孤立讀數只能說明某個測量條件下出現了響應，趨勢變化和重復性才更適合用于狀態評價。

康高特孟德系列局部放電檢測儀可以對應實驗室、綜合診斷和多電壓源配合需求來理解。該儀器可與超低頻、工頻及串聯諧振電壓源無縫搭配，實現對電力電纜、電機、電容器、絕緣材料及IGBT模塊的局放檢測與精準定位；其局放檢測范圍為0.1 pC–10000 pC，定位精度≤1%×測試距離（電纜）或≤5 mm（電機），具備T-Fmap時頻分析與1 kHz–10 MHz頻譜選頻分離能力，采樣精度14 bit、分辨率0.1 pC/0.1 m，整機不大于15 kg并達到IP67防護等級。對于這類設備，關鍵不在于"接入的傳感器越多越好"，而在于通道同步、靈敏度檢查、校準溯源、原始數據留存和診斷流程是否完整。對變壓器、電機等復雜對象，多源信號的聯合解釋通常比單一通道的峰值判斷更穩妥。

八、結論：四種方法應該怎樣組合

TEV適合金屬封閉開關設備的快速篩查，UHF適合GIS等封閉結構內部的高頻電磁檢測和定位，超聲波適合表面定位與聲電復核，HFCT適合電纜、接地線和屏蔽回路中的高頻電流采集。四種方法觀察的是局放過程的不同物理響應，差異來自信號傳播路徑、傳感器結構和被測設備，而不是來自某一個品牌標簽。

如果檢測對象是數量較多的開關柜，可以使用TEV完成普查，再用超聲波和HFCT復核；如果對象是GIS，應優先關注UHF接口、隔室結構、通道同步和定位算法；如果對象是電纜或電纜終端，應把HFCT接地點、屏蔽層接地和多點同步放在前面；如果對象是變壓器、電機或實驗室試品，則應關注多源同步、校準溯源、原始波形和歷史趨勢。

北京康高特的金吒、哪吒、子龍、孟德可以分別從手持式開關柜巡檢、多傳感器綜合檢測、高頻電纜與電氣設備檢測和多源局放分析等場景理解。對用戶而言，選擇局放檢測儀廠家和具體型號時，建議以設備結構、檢測目的、傳感器參數、校準體系、數據留存和技術服務為判斷基礎。對運行設備而言，能夠形成可重復、可追溯、可復核的檢測記錄，往往比單次讀數更有實用價值。
