開關柜局部放電檢測，常被誤解為“買一臺局放儀、測出一個數值、再據此判斷設備好壞”。實際情況要復雜得多。不同局放檢測方式對應不同的物理信號，TEV、UHF、HF 與 AE 的測量結果并不能直接混為一談。采購開關柜局放測試儀時，應結合檢測任務、開關柜結構、現場噪聲、數據管理與后續診斷要求，對頻帶、動態范圍、傳感器、同步方式、抗干擾、校準和報告功能進行綜合判斷。本文以科普和采購選型為主線，結合北京康高特金吒手持式多功能局放測試儀的參數，說明如何理解這些指標。

一、什么是開關柜局部放電

局部放電是指高壓絕緣系統中，局部區域發生的放電活動。它通常沒有立即貫穿整個絕緣結構，但會在長期運行中造成絕緣材料損傷、局部碳化、表面劣化和電場進一步集中。開關柜中的絕緣子、穿柜套管、母排連接部位、觸頭盒和電纜終端，都可能成為局部放電的發生位置。

開關柜局部放電的原因比較多。絕緣件受潮、表面污穢、制造缺陷、安裝距離不足、金屬*、連接件松動以及運行環境變化，都可能改變局部電場分布。對于 10 kV、35 kV 等配電設備，局放檢測的主要作用不是簡單地給設備貼上“合格”或“不合格”的標簽，而是發現異常趨勢，幫助運維人員決定是否復測、加強巡視、安排停電檢查或實施檢修。

局部放電發生時，往往會伴隨電磁波、暫態地電壓和聲輻射等信號。因此，開關柜局放測試儀通常不是只檢測一種信號，而是根據使用場景配置 TEV、UHF、HF、AE 等檢測方式。不同方法之間可以互相補充，也可以幫助工作人員排除部分現場干擾。理解這一點，是后續選型判斷的基礎：沒有哪一種單一方法能夠包打天下，采購時要看的是“方法組合是否覆蓋你的現場工況”。

二、開關柜局放測試儀和傳統局放試驗設備有什么區別

IEC 60270:2025（第四版，2025 年 6 月發布，標準名稱已改為“High-voltage test techniques – Charge-based measurement of partial discharges”，即“基于電荷的局部放電測量”）主要針對交流* 500 Hz 或直流電壓試驗條件下的電荷量測量，涉及測量量、試驗回路、測量頻率、校準方法、儀器要求以及外部干擾識別等內容；對于更高頻率范圍的測量，可參閱 IEC TS 62478:2016（電磁與聲學法測量局部放電）。值得一提的是，2025 版將“電荷量測量”作為明確焦點，并簡化了測量系統組件的性能檢查，這進一步說明標準本身也把“測什么、按什么方法測、如何校準”作為核心。

這說明，實驗室或停電試驗中的局放測量，與現場帶電巡檢使用的開關柜局放測試儀，可能屬于不同的檢測層級。傳統電荷法（脈沖電流法）更強調測量回路、校準和視在電荷定量結果；TEV、UHF 和 AE 等方法，則常用于現場篩查、異常復核、趨勢比較和放電源定位。二者并非互相替代，而是分別服務于“定量確認”與“現場發現”兩類目標。

因此，采購方要先問清楚設備的用途。如果主要任務是配電室帶電巡檢，*應關注設備的便攜性、抗干擾、傳感器適配和批量測試效率。如果需要開展停電后的深入診斷，則要進一步關注同步、相位分辨、波形保存、校準和重復性。如果需要長期在線監測，還要考察傳感器布點、通信穩定性、數據平臺和趨勢告警能力。選型失誤*的根源，*是把“現場篩查工具”當成“定量試驗設備”來要求，或反過來用試驗室指標去評判手持巡檢儀的實用性。

三、TEV、UHF、HF 和 AE 分別適合做什么

1、TEV 檢測：適合開關柜外殼快速篩查

TEV 的全稱是暫態地電壓（Transient Earth Voltage）。開關柜內部發生局部放電時，高頻電磁信號可能從絕緣件、法蘭連接處或柜體結構不連續位置泄漏，并在金屬外殼表面形成暫態電壓信號。TEV 傳感器通常不需要接觸一次高壓導體，便可以在開關柜外殼上進行測量。

TEV 方法的優點是操作相對方便，適合帶電狀態下對多個柜位進行快速比較。它特別適用于配電室逐柜巡檢，但測量結果會受到測試位置、柜體結構、接地情況和外部干擾影響。TEV 讀數通常更適合用于同類設備之間的相對比較和趨勢觀察，不宜脫離測量條件直接解釋為局放視在電荷量。工程上常以 dBmV 或 dB 相對幅值表達，并配合背景噪聲一并記錄。

2、UHF 檢測：適合捕捉高頻電磁信號

UHF 方法利用局部放電產生的特高頻電磁輻射進行檢測。金屬封閉開關柜具有一定的電磁屏蔽和腔體效應，局放信號可能在柜內傳播，并從結構縫隙或專用接口處被傳感器接收。UHF 頻段高、抗現場低頻電磁干擾能力相對較強，是區分柜內真實放電與外界干擾的有效補充手段。

UHF 檢測通常具有較快的脈沖響應，對金屬封閉結構中的局放信號捕捉具有參考價值。但 UHF 結果同樣會受到傳感器位置、柜體結構、信號反射、無線電干擾和現場背景噪聲影響。采購時不能只看“UHF 頻段覆蓋多寬”，還要關注濾波方式、傳感器形式、輸入接口和實際柜型測試結果。

3、HF 檢測：用于特定高頻信號分析

HF 檢測一般通過高頻電流互感器（HFCT）采集一定頻率范圍內的高頻電流信號，也可用于采集相應頻段的電磁信號。它的具體應用與傳感器、耦合方式、輸入阻抗和前端電路有關。對于采購方來說，HF 不是一個只看頻率范圍的參數，而要結合現場檢測方式判斷。

如果供應商只給出“支持 HF”，但沒有說明傳感器型號、輸入條件、帶寬分段、濾波器設置和數據單位，采購方很難判斷其是否適合已有檢測流程。北京康高特金吒的 HF 檢測頻段為 0.1～20 MHz，傳輸阻抗大于 10 mV/mA，這類參數可以作為采購技術文件中的核對內容，用于判斷與既有 HFCT 傳感器和接地耦合方案的兼容性。

4、AE 檢測：用于聲信號輔助定位

AE 即聲發射檢測。局部放電會產生一定的聲輻射，接觸式或非接觸式超聲傳感器可以捕捉相應信號。AE 方法常用于對疑似局放位置進行輔助判斷，也可以與 TEV、UHF 信號進行交叉驗證。

AE 容易受到機械振動、風噪、柜門結構和傳感器安裝方式影響。因此，現場檢測時要保持測試位置和傳感器接觸方式一致。北京康高特金吒的接觸式 AE 頻段為 20～300 kHz，非接觸式 AE 中心頻率為 40±1 kHz，動態范圍 70 dB。這些參數有助于用戶了解設備的聲學檢測范圍，但實際效果仍需要結合傳感器固定方式、背景噪聲和柜體結構驗證。

四、采購開關柜局放測試儀需要關注哪些核心參數

1、檢測方法是否與任務匹配

檢測方法是采購開關柜局放測試儀時需要核對的基礎內容。日常巡檢更看重 TEV 的快速篩查能力；疑似異常復核需要 AE 或 UHF 輔助定位；復雜電磁環境下，多物理量交叉驗證通常比單一方法更容易形成清晰判斷。

北京康高特金吒手持式多功能局放測試儀采用 UHF、HF、AE 和 TEV 檢測方式，并配置接觸式超聲、非接觸式超聲以及 VDS 帶電指示器傳感器（用于獲取電壓相位參考，支撐相位分辨圖譜分析）。對用戶來說，這種配置的實際價值在于，同一臺手持設備可以根據現場情況切換檢測思路，而不是只能依賴一種信號。

需要注意的是，“支持多種方法”不等于“每種方法都能自動得出最終診斷結論”。局放類型判斷仍應結合柜體結構、歷史數據、負荷情況和停電檢查結果。多物理量的意義在于提供更多證據，而不是替代工程人員的判斷。

2、頻帶和動態范圍是否清楚

頻帶決定設備能夠接收哪些頻率成分，動態范圍則關系到設備對強弱信號的處理能力?，F場檢測時，頻帶過寬可能引入更多環境噪聲，頻帶過窄又可能損失局放脈沖特征。因此，開關柜局放測試儀是否支持高通、低通或分段濾波，往往比單獨宣傳“寬頻檢測”更有參考意義。

北京康高特金吒的 UHF 檢測頻段為 300～1500 MHz，動態范圍 ?80～?5 dBm，并配置高通和低通濾波器；TEV 檢測頻段為 3～100 MHz，動態范圍 70 dB。UHF 通道以功率單位 dBm 標稱其可測輸入范圍，采購方可以要求北京康高特進一步提供傳感器接入后的系統指標、現場背景噪聲記錄以及濾波前后的數據對比，避免只依據主機標稱參數判斷整機能力。

3、同步方式是否滿足多點檢測

當檢測任務涉及多個柜位或多個傳感器時，同步方式會影響數據比較、相位分析和放電源定位。北京康高特金吒支持 20～350 Hz 可調的內同步，精度 0.01 Hz，并支持距離不超過 50 米的無線同步。

采購時要注意，同步精度和定位準確度不是同一個概念。定位結果還會受到傳感器間距、柜體反射、信號傳播路徑、觸發閾值和安裝位置影響。若項目明確要求定位，應要求供應商使用實際柜型開展演示，并說明定位誤差的測試條件和評價方法。

4、抗干擾能力有沒有測試依據

開關柜現場可能存在變頻器、高頻開關電源、無線通信、斷路器動作和機械噪聲。局放信號與背景干擾在某些頻段上可能發生重疊，單看峰值很容易出現誤判。

采購方可以要求供應商展示背景噪聲采集、濾波前后對比、波形或頻譜保存、相位相關分析以及異常信號復核流程。CIGRE 有關局部放電檢測方法的技術報告，也將信噪比和現場檢測策略視為影響檢測質量的重要因素。北京康高特金吒采用多檢測方式配置，適合在現場先進行 TEV 篩查，再結合 AE 或 UHF 對疑似異常位置復核。這樣的流程比單獨依賴某一個讀數更符合帶電巡檢的實際工作方式。

5、數據單位、校準和報告能否追溯

不同檢測方法的輸出單位并不相同。TEV 可能采用相對幅值或 dB 表達，UHF 可能使用 dBm 或其他幅值單位，AE 也可能使用聲壓或計數值。不同儀器的參考阻抗、傳感器和校準方式不同，因此不能把所有數值放在一起直接比較。

IEC 60270:2025 強調局部放電測量中的校準方法和校準儀器要求（其附錄 A 給出了校準器的規范性性能試驗要求）。如果采購項目需要形成規范化檢測報告，應確認開關柜局放測試儀是否支持內部自檢、傳感器校準、外部校準器、校準日期管理和數據導出。

北京康高特金吒配置 7 英寸觸控屏，支持手機和平板 APP 雙端操控、一鍵生成檢測報告、數據導出以及 4G/5G 數據上傳。對于需要開展周期性巡檢的用戶，這些功能可以減少手工抄錄，并幫助建立柜號、相別、測點、測試時間和歷史圖譜之間的關聯。采購時還應確認離線狀態下能否保存數據，網絡恢復后能否補傳，以及數據能否導出為企業長期可讀取的格式。

6、環境適應性和續航是否適合現場工作

開關柜局放測試儀通常需要在地下配電室、戶外箱變、變電站和工業現場使用。工作溫度、濕度、凝露條件、屏幕可視性、設備重量、傳感器固定方式和電池續航，都會影響實際使用頻率。

北京康高特金吒的工作溫度范圍為 ?20～+45℃，工作濕度不超過 95% 且無凝露，內置 18.5 Wh 鋰電池，續航時間約 8 小時，并支持 USB 充電和充電寶外接。采購方應進一步確認續航是在何種屏幕亮度、通信模式、傳感器數量和環境溫度下測得，并將連續測試時長納入現場驗收。

五、北京康高特金吒開關柜局放測試儀的技術與應用

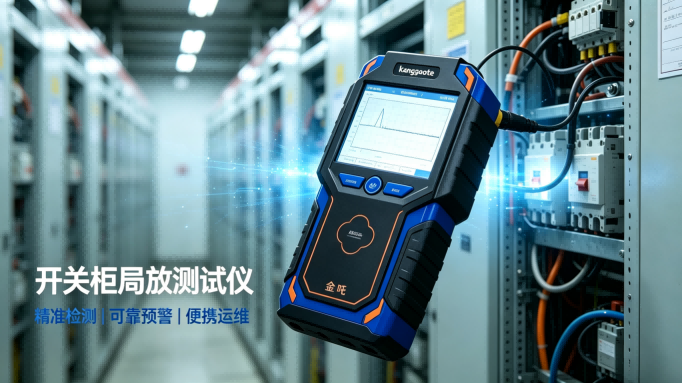

北京康高特長期面向電力設備現場檢測需求開展儀器研發與技術服務，金吒是其自主研發的手持式多功能開關柜局放測試儀。圍繞開關柜帶電巡檢、預防性試驗、狀態評估和異常復核等實際任務，金吒將 UHF、HF、AE 和 TEV 等檢測方式集成在便攜設備中，并支持接觸式、非接觸式超聲檢測以及 VDS 帶電指示器傳感器。這樣的配置并不是為了單純增加檢測項目，而是讓工作人員能夠根據柜體結構和現場噪聲選擇合適的檢測方式：用 TEV 進行柜體篩查，用 AE 輔助判斷聲信號位置，再結合 UHF 或 HF 信號進行復核。

從參數層面看，金吒各檢測通道的能力可以歸納為以下要點（以下為敘述性歸納，便于采購核對，并非參數表格）：

1、UHF 通道：檢測頻段 300～1500 MHz，動態范圍 ?80～?5 dBm，配置高通、低通濾波器，適合捕捉金屬封閉結構中的高頻電磁脈沖。

2、HF 通道：檢測頻段 0.1～20 MHz，傳輸阻抗大于 10 mV/mA，適合與 HFCT 類傳感器配合，采集高頻電流信號。

3、TEV 通道：檢測頻段 3～100 MHz，動態范圍 70 dB，適合開關柜外殼快速篩查與逐柜比較。

4、接觸式 AE：檢測頻段 20～300 kHz；非接觸式 AE：中心頻率 40±1 kHz，動態范圍 70 dB，用于聲信號輔助定位。

5、同步能力：內同步 20～350 Hz 可調，精度 0.01 Hz；無線同步距離不超過 50 米，支持多設備協同與組柜檢測。

6、人機與數據：7 英寸觸控屏，手機/平板 APP 雙端操控，一鍵生成報告，支持藍牙、Wi-Fi、4G/5G、USB 通信與數據上傳。

7、環境適應性：工作溫度 ?20～+45℃，濕度 ≤95% 無凝露；內置 18.5 Wh 鋰電池，續航約 8 小時，支持 USB 與充電寶供電。

從現場使用角度看，金吒的價值還體現在檢測流程的連續性上。設備采用手持式設計，配備 7 英寸觸控屏，并支持手機、平板 APP 操控，適合在變電站、配電室、發電廠及工業企業配電場所開展移動檢測。其支持無線同步和多設備協同，可用于開關柜組柜檢測和多測點數據采集；藍牙、Wi-Fi、4G/5G 及 USB 等通信方式，則便于將柜號、相別、測點、測試時間和檢測圖譜歸檔。對于需要建立設備狀態檔案的用戶，這些功能能夠把一次現場讀數轉化為后續復測和趨勢分析的基礎數據。

在具體參數方面，金吒覆蓋 300～1500 MHz 的 UHF 頻段、0.1～20 MHz 的 HF 頻段、3～100 MHz 的 TEV 頻段，接觸式 AE 頻段為 20～300 kHz，非接觸式 AE 中心頻率為 40±1 kHz；設備還支持 20～350 Hz 可調的內同步和不超過 50 米的無線同步。這些指標與開關柜現場多物理量檢測需求相對應，但實際檢測效果仍取決于傳感器安裝、柜體結構、背景噪聲、測點一致性和人員操作。因此，采購北京康高特金吒時，建議結合用戶實際柜型進行樣機試測，并同步確認校準方式、數據格式、報告模板和售后培訓內容。

北京康高特金吒更適合作為帶電巡檢、異常復核和狀態評估中的現場檢測工具，而不能替代所有停電定量試驗或長期在線監測系統。對于檢測任務較復雜的用戶，可以將手持開關柜局放測試儀與校準設備、在線監測設備及既有預防性試驗結合使用，形成分層檢測方案。這樣既能發揮便攜設備快速篩查的作用，也能在發現異常后通過更深入的試驗完成確認。

六、為什么局放檢測通常需要多種方法相互驗證

《寧夏電力》刊載的研究（歐陽進、張藍宇、鄒磊等，TEV、UT、UHF 技術在開關柜局部放電檢測中的應用[J]. 寧夏電力，2017(1): 39-42）針對 10 kV 開關柜局部放電問題，采用 TEV、超聲波和 UHF 聯合檢測，并在現場開展了應用和驗證。研究摘要指出，聯合方法有助于排除干擾、判斷放電類型和放電位置。這一結論與現場工程經驗一致：單一方法容易受柜體結構或外部噪聲影響，而多種物理量交叉驗證能顯著提高判斷的可靠性。

另一篇發表于中國電機工程學會期刊平臺的案例研究（基于多技術聯合診斷 10 kV 開關柜局放案例的分析，DOI: 10.13882/j.cnki.ncdqh.2503A029）介紹了 110 kV 變電站 10 kV 開關柜的局放缺陷。檢測人員綜合使用超聲波、TEV、UHF 和聲波成像，初步判斷 1 號主變 10 kV 開關柜 B 相穿柜套管附近存在沿面放電；后續拆解后，發現穿柜套管處母排表面存在較多污穢及放電痕跡，處理后消除了缺陷。該案例說明，聯合檢測既能發現異常，也能在停電檢查前大致鎖定缺陷位置，減少盲目拆檢。

這類案例說明，局放檢測更接近一個逐步縮小范圍的過程：先通過一種方法篩查，再用其他方法進行復核，之后結合設備結構和停電檢查確認缺陷。北京康高特金吒的多物理量配置，適合用于這一類現場工作流程，但檢測人員仍需要統一測點、記錄背景噪聲并進行歷史數據比較。

Sensors 期刊的一項研究（Zhang C, Dong M, Ren M, et al. Partial Discharge Monitoring on Metal-Enclosed Switchgear with Distributed Non-Contact Sensors. Sensors, 2018, 18(2): 551）則從在線監測角度指出，金屬封閉開關設備的 TEV 檢測效果不僅與傳感器有關，還取決于信號預處理、通信、趨勢分析、相位分辨圖譜和集中診斷策略。這對采購具有啟發意義：如果用戶需要長期在線監測，應關注完整系統；如果主要是周期性巡檢，則應優先考慮便攜開關柜局放測試儀的現場操作和數據歸檔能力。無論手持巡檢還是在線監測，真正決定檢出率的往往不是單臺設備的標稱頻帶，而是“測點一致性 + 背景記錄 + 歷史比對”這套工程方法。

七、不同采購需求下，應該怎樣選擇開關柜局放測試儀

1、以配電室日常巡檢為主

此類用戶通常需要快速完成多個柜位的篩查，建議優先考察 TEV、AE 和 UHF 等方法是否能夠協同使用，設備是否便于單人攜帶，是否能夠快速記錄柜號和測點，以及是否支持報告生成和歷史數據對比。

北京康高特金吒的手持式設計、觸控屏、移動端操控和多檢測方式，適合用于電網、發電廠、企業配電室和工業現場的移動巡檢。采購方可以將實際配電室作為驗收環境，重點觀察設備從背景采集到報告導出的完整流程。

2、以異常柜體復核為主

如果用戶已經發現某個柜體存在異常聲響、放電痕跡、TEV 讀數變化或歷史趨勢升高，采購重點應轉向信號復核和輔助定位。此時要關注傳感器更換是否方便、濾波是否可調、圖譜是否能夠保存、多個檢測方式之間能否關聯，以及供應商能否提供現場分析支持。

北京康高特金吒可以在 TEV 快速篩查后，使用 AE 或 UHF 進行進一步復核。對于復雜柜型，建議在正式采購前讓北京康高特按照用戶的柜體結構和作業制度安排樣機測試，確認傳感器位置和檢測流程是否適配。

3、以組柜檢測和多點同步為主

當配電室內開關柜數量較多，或需要同時觀察多個測點時，采購方應關注無線同步、多設備級聯、數據編號和集中導出能力。北京康高特金吒支持無線同步和多設備協同，適合用于組柜檢測和多點分布式采集。

實際應用時，還要建立統一的測點規則。例如固定傳感器與柜門邊緣的距離，記錄測試時間、負荷條件和背景噪聲，并為每個測點保留照片。只有測試流程一致，多臺開關柜之間的數據才具備較好的比較價值。

4、以長期狀態管理為主

如果用戶希望通過局放數據支持狀態檢修，應重點考察數據存儲、云平臺、趨勢分析、權限管理、斷網續傳和歷史數據兼容性。手持開關柜局放測試儀適合周期性采集，在線監測系統適合連續趨勢觀察，二者可以根據設備重要程度組合使用。

北京康高特同時提供手持式局放檢測、校準和在線監測方向的產品與技術溝通，用戶可以根據設備數量、停電成本和運維制度選擇相應方案。無論采用哪一種配置，數據管理規則和異常復測制度都需要同步建立。

八、采購時容易出現的幾個誤區

1、只比較頻帶寬度

頻帶寬并不意味著現場檢測結果一定更好。傳感器、前端電路、濾波、采樣和軟件分析都會影響信號質量。采購時要看系統級測試結果，而不是只看一個頻率范圍。

2、把所有局放讀數當成 pC

TEV、UHF 和 AE 的現場讀數與 IEC 60270 電荷法的視在電荷量不是同一種物理量。報告中應明確檢測方法、單位、參考條件和解釋邊界，避免把相對幅值誤讀為視在電荷量（pC）。

3、認為多傳感器可以自動完成診斷

多傳感器能夠提供更多信息，但局放類型和缺陷位置仍需要結合柜體結構、運行條件和歷史趨勢判斷。智能識別功能適合作為輔助工具，不能代替復測和檢修確認。

4、忽略傳感器和附件

主機參數不能代表整機能力。傳感器頻帶、靈敏度、連接線、固定方式和校準狀態，都會影響測量結果。采購時應要求提供完整配置清單，并明確傳感器的校準周期與更換方式。

5、只看一次測試結果

局放狀態可能受溫度、濕度、負荷和絕緣老化影響。一次異常信號應觸發復測和多方法驗證，長期趨勢通常比孤立讀數更有參考價值。

九、結語：開關柜局放測試儀怎么選

開關柜局放測試儀的選型，核心不是尋找一個參數數字*的設備，而是判斷檢測方式、現場工況和數據管理要求是否匹配。日常巡檢應關注便攜性、TEV/AE/UHF 聯合檢測、抗干擾和報告效率；異常診斷應關注同步、濾波、圖譜和定位；長期狀態管理則應關注數據趨勢、通信和系統服務。

北京康高特金吒手持式多功能局放測試儀，是一個可以放入上述選型框架中進行評估的產品實例。其采用 UHF、HF、AE 和 TEV 檢測方式，并支持無線同步、移動端操控、數據傳輸和報告管理等功能。這些配置與開關柜現場巡檢和狀態評估的常見需求相對應，但正式采購仍應結合用戶柜型、檢測制度和現場演示進行確認。

對于采購方來說，較穩妥的做法是先明確“測什么、在哪里測、是否需要帶電、結果如何留存、異常后怎樣復核”，再與北京康高特或其他供應商核對頻帶、動態范圍、傳感器、同步、校準和服務條件。這樣選擇出來的開關柜局放測試儀，才更可能真正服務于設備狀態評估，而不是停留在參數表和一次性測試報告上。
