摘要

紅外熱像儀的熱靈敏度通常用NETD表示，單位為mK。NETD越低，表示在規定測試條件下由系統噪聲折算得到的等效溫差越小，熱像儀對弱熱對比的顯示能力通常越強。但NETD不是測溫精度，也不是整機性能的總和。本文從紅外輻射測量原理、NETD的計量含義、≤50mK、30mK和25mK的實際差異，以及紅外分辨率、鏡頭、發射率、目標尺寸和校準不確定度等方面展開分析，并結合北京康高特（KGT）自研"陽明"手持紅外熱像儀的公開參數，說明如何在電力、工業、建筑和消防場景中進行理性選型。



一、為什么紅外熱像儀需要NETD這個指標

1、紅外熱像儀測量的是輻射信號，不是直接讀取溫度

溫度高于熱力學零點的物體都會向外輻射電磁能量。紅外熱像儀通過光學系統接收目標在特定波段內的輻射，經探測器轉換成電信號，再經過非均勻性校正、溫度標定、圖像處理和顯示，形成熱圖像或溫度數據。

因此，紅外熱像儀面對的不是一個理想的"溫度傳感器輸出"，而是一條包含目標輻射、環境反射、光學傳輸、探測器響應、電子噪聲和算法處理的完整測量鏈。目標表面發射率、周圍熱源、觀測距離、焦距、空氣溫度、氣流和濕度，都會影響最終讀數。紅外熱像儀的熱靈敏度NETD，正是在這條測量鏈中描述噪聲影響的重要指標。

2、NETD的物理含義

NETD是Noise Equivalent Temperature Difference的縮寫，中文譯為"噪聲等效溫差"。它不是被測物體真實存在的溫差，而是將紅外熱像儀輸出信號中的噪聲，按照目標輻射信號隨溫度變化的響應關系，折算成一個等效溫度差。

在簡化表達下，NETD可以寫成：

NETD ≈ σN /（dS/dT）

其中，σN表示輸出信號噪聲的標準差，dS/dT表示信號對目標溫度變化的響應斜率。這個關系說明，NETD不僅取決于噪聲大小，也取決于探測器在相應溫度和波段下對溫度變化的響應能力。換句話說，NETD并不是一個脫離溫度、波段和工作狀態后仍保持不變的常數。

NETD通常用mK表示。1mK等于0.001K，也等于0.001℃的溫差量級。標稱30mK，通常可以理解為在給定測試條件下，系統噪聲折算為約0.03℃的等效溫差。但這不等于紅外熱像儀在任意距離、任意材料和任意環境下，都可以穩定測出0.03℃的實際溫差，更不代表溫度讀數只會偏差0.03℃。

ASTM E1543將NETD定義為評價熱成像系統溫度靈敏度的一種客觀方法，同時提醒，理想實驗室條件下取得的結果未必直接對應現場性能；僅依據NETD數值進行設備比較也可能導致誤判。這項提醒對于理解"NETD越低越好嗎"十分關鍵。

3、NETD數值越低，通常代表什么

在測試口徑一致的前提下，NETD越低，表示系統噪聲折算后的等效溫差越小。當目標與背景之間的熱輻射差異較弱時，低NETD通常可以提供更大的信噪比余量，使細微熱梯度、局部發熱和低對比缺陷更容易從噪聲中顯現出來。

從圖像觀察角度看，較低NETD往往有助于減少熱圖像中的隨機顆粒、斷裂紋理和虛假溫度波動，并改善弱熱對比區域的連續性。從定性檢測角度看，它有利于發現"哪里與周邊不同"；但從定量測溫角度看，NETD只是誤差來源之一。紅外熱像儀仍然需要校準、正確設置發射率、控制測量幾何條件，并在必要時結合參考溫度源進行驗證。

德國物理技術研究院（PTB）參與的熱像儀計量研究，將NETD與非均勻性等效溫差（IETD，Inhomogeneity Equivalent Temperature Difference）、像素響應不均勻性、尺寸效應（SSE）等同時納入計量表征，并給出校準不確定度預算，說明單項NETD不能代替完整的計量表征。



二、NETD與測溫精度、MRTD和紅外分辨率不是一回事

1、NETD不等于測溫精度

測溫精度關注的是紅外熱像儀的溫度讀數與參考溫度之間的偏差。這個偏差可能來自黑體標定誤差、探測器漂移、發射率設置、反射輻射、目標尺寸不足、鏡頭傳輸特性、環境變化、溫度量程和內部算法。

NETD關注的是噪聲造成的溫差分辨能力。即使紅外熱像儀的NETD較低，如果目標是拋光金屬，發射率設置明顯不合適，周圍又存在高溫物體反射，溫度讀數仍可能出現較大偏差。反過來，一臺NETD并非特別低的紅外熱像儀，只要目標溫差較大、表面發射率穩定、目標覆蓋像元充分，也可能完成可靠的異常篩查。

紅外熱成像測溫綜述指出，目標溫度的計算不只依賴探測到的輻射強度，還取決于相機標定和目標發射率；周圍溫度、氣流和濕度也會影響測量結果。因此，NETD應被理解為熱像儀測量不確定度中的一個組成因素，而不是"測溫準確度"的同義詞。

2、NETD與MRTD的差異

MRTD是Minimum Resolvable Temperature Difference的縮寫，通常譯為"最小可分辨溫差"。它不僅涉及探測器噪聲，還涉及空間頻率、目標條帶結構、光學調制傳遞、顯示系統和觀察者判讀等因素。NETD更接近探測器和電子鏈路層面的噪聲性能，MRTD則更接近完整成像系統對具有特定空間結構目標的可辨識能力。

ASTM E1543指出，NETD與最小可分辨溫差（MRTD，其測試方法另見ASTM E1213）存在聯系，但二者并不相同；NETD升高可能表現為圖像細節損失，但不能據此把NETD直接換算成完整系統的MRTD。對于小型目標、遠距離目標和復雜背景，MRTD、空間分辨率以及鏡頭性能都可能成為限制因素。

3、NETD與紅外分辨率的互補關系

紅外分辨率是探測器陣列的像元數量，例如320×240或640×480。它主要描述空間采樣能力，而NETD主要描述溫差噪聲水平。前者回答"能夠采集多少空間細節"，后者回答"微小熱信號能否從噪聲中顯現"。

一臺紅外分辨率較高但NETD較大的設備，可能擁有更多像素，卻在低對比場景中呈現較明顯的噪聲；一臺NETD較低但紅外分辨率較低的設備，可能能夠顯示細微溫差，卻無法充分分辨狹窄的目標結構。紅外熱像儀選型時，需要把兩者放在同一個目標尺寸、觀測距離和鏡頭視場中比較。



三、≤50mK、30mK和25mK的差異如何理解

1、三種NETD的數學差異

假設三臺紅外熱像儀采用相同的測試方法、背景溫度、鏡頭、積分時間、幀率和信號處理方式，那么25mK、30mK和50mK可以進行指標層面的相對比較。

25mK相較30mK低約16.67%，相較50mK低50%；30mK相較50mK低40%。從噪聲底角度看，25mK具有更大的理論信噪比余量，30mK處于兩者之間，≤50mK則代表在規定條件下噪聲等效溫差不高于0.05℃量級。

但這些百分比不能被解釋為畫面清晰度、測溫精度或故障發現率的同比提升。假設設備巡檢時異常點與背景之間存在3℃溫差，那么25mK、30mK和50mK都遠低于該異常溫差，三臺設備的差異可能并不顯著。只有當目標熱對比較弱、背景噪聲復雜或需要觀察溫度梯度變化時，NETD差異才更容易轉化為可見效果。

2、≤50mK：適合多數溫差篩查，但不能簡單視為低配置

≤50mK的紅外熱像儀可以用于許多常規篩查任務，包括配電柜接頭、斷路器觸點、電機外殼、風機軸承、變壓器外殼、建筑墻體和暖通設備。對于這些對象，檢測目的通常是定位異常區域、比較相鄰部位溫差、建立設備熱狀態基線，而不是在實驗室條件下分辨極低溫差。

在電氣巡檢中，接線端子松動或接觸電阻增大可能產生明顯局部升溫；在建筑檢測中，保溫層缺陷和門窗邊緣可能形成連續熱分布差異。此時，紅外分辨率、鏡頭視場、對焦穩定性、測量距離和報告流程，可能比NETD從50mK降低到30mK更直接地影響結果。

需要注意的是，"≤50mK"是一個上限表達，不等于所有產品都具有相同的實際值，也不代表不同廠商之間的測試結果可以直接橫向排列。采購時應核對測試條件、典型值或*值屬性，以及數據是否來自整機、探測器還是特定鏡頭配置。

3、30mK：弱熱對比任務中的實用區間

30mK相較50mK的指標差異為40%。在同等條件下，它能夠降低噪聲底，對早期發熱、低溫差背景和緩慢變化的熱梯度更有幫助。對于電力設備巡檢，30mK有利于觀察相鄰接線點之間并不明顯的溫度差異；對于工業設備，能夠為軸承、齒輪箱和潤滑狀態變化提供更平滑的熱分布信息；對于建筑檢測，則有助于觀察墻體熱橋、保溫缺陷和濕度相關的熱慣性差異。

不過，30mK并不是一個脫離條件的"通行證"。如果熱像儀通過較長積分時間、幀間平均或較強降噪獲得較低NETD，畫面噪聲可能降低，但動態響應速度也可能受到影響。Optris的技術說明指出，NETD會隨目標溫度、積分時間、環境溫度和信號處理方式變化；而現場的有效溫差分辨能力還與目標發射率、反射輻射密切相關。延長積分時間有助于改善信噪比，但可能犧牲響應速度。

4、25mK：對低對比熱異常提供更多噪聲余量

25mK相較50mK的噪聲底低一半，在熱對比接近系統噪聲水平的場景中，理論上能夠保留更多微弱熱信息。主動紅外無損檢測、精細電子元件熱分析、薄壁材料熱響應觀察、建筑熱橋識別和實驗室熱流研究，可能從較低NETD中獲得更明顯的收益。

但25mK也不意味著所有工作都應選擇該檔位。對于高溫爐體、明顯過熱的電纜接頭、大面積保溫缺陷或溫差已經達到數攝氏度的設備，影響結果的主要因素可能轉向溫度量程、鏡頭耐受性、目標覆蓋像元、發射率和操作重復性。ASTM對NETD的說明也強調，光譜帶寬和背景溫度會影響測試結果，單憑一個NETD數字進行跨設備比較可能產生誤導。



四、為什么同一個NETD在不同現場表現不同

1、NETD具有測試條件依賴性

NETD不是在所有溫度和所有環境中都相同。目標溫度變化會改變紅外輻射對溫度的響應斜率；背景溫度會影響光學和探測器工作狀態；光譜帶寬會改變系統接收的輻射能量；積分時間和幀率則會改變噪聲積累與動態響應。

ASTM E1543的標準說明以約295K，即約22℃的背景溫度作為相關測試假設之一，并提示在其他背景溫度下可能出現精度和偏差變化。因此，產品參數中如果只寫"NETD≤30mK"而沒有列出測試溫度、環境條件、鏡頭、積分時間和統計方法，用戶*不能把這一數字當作完整性能結論。

需要說明的是，ASTM E1543*針對光學機械掃描型前視紅外（FLIR）系統制定，并明確排除CCD與熱釋電攝像管；現代非制冷焦平面熱像儀通常沿用其NETD測試框架。這并不削弱NETD作為噪聲指標的參考價值，但提醒讀者：標準并非專為現代非制冷相機制定，具體測試方法仍應以廠商披露為準。

2、發射率與反射輻射會影響測溫讀數

紅外熱像儀接收到的輻射通常可以理解為目標自身發射輻射與環境反射輻射的綜合結果。高發射率、表面均勻且反射較弱的目標，通常更容易進行溫度估計；拋光金屬、濕潤表面和強反射材料則可能把周圍熱源的輻射反射進鏡頭，造成讀數偏移。

同一臺紅外熱像儀對黑色涂層鋼板和拋光不銹鋼的測溫表現可能不同。降低NETD可以改善低對比熱圖像的可見性，卻不能消除發射率模型錯誤帶來的系統誤差。進行定量測溫時，應記錄材料狀態、發射率設定、環境溫度、反射熱源、觀測角度和測量距離，必要時使用接觸式溫度計或熱電偶進行交叉驗證。

3、目標尺寸和空間混合會削弱NETD優勢

當一個發熱點小于單個像元對應的空間范圍時，該像元接收的是目標與背景的混合輻射。即使目標本身存在明顯溫差，混合后的表觀溫差也可能被削弱，這種現象通常被稱為空間混合或尺寸效應（size-of-source effect）。

因此，目標覆蓋像元數量不足時，25mK并不能自動轉化為更清晰的異常點。對于開關柜端子、軸承、焊縫、接插件和局部保溫缺陷等小目標，應通過縮小視場、使用合適焦距鏡頭、縮短距離或提高紅外分辨率，使目標覆蓋足夠像元。

長距離熱像系統研究表明，實際成像表現同時受到紅外相機、光學系統、顯示、目標、環境和大氣傳輸等因素影響；不同設備目錄中的探測距離或識別距離，如果測試標準和計算方法不同，也不宜直接比較。

4、圖像算法會改變視覺效果，但不一定改變原始測量能力

自動量程、偽彩色、局部對比度增強、空間降噪、幀間平均和可見光融合，都會影響操作者對紅外熱像儀畫面清晰度的判斷。畫面更平滑，可能來自濾波而非真實噪聲減少；邊緣更銳利，也可能是銳化算法帶來的視覺效果。

驗收不能只觀察彩色圖像。應同時檢查原始熱數據、測量點讀數、溫度標尺、溫度剖面、最小/*溫度點、時間序列和報告導出結果。對于趨勢監測任務，還應固定量程、距離、角度、發射率和測量區域，避免自動調節造成不同時間點之間不可比。



五、結合康高特"陽明"分析產品參數如何落到現場

1、陽明的產品配置及其選型意義

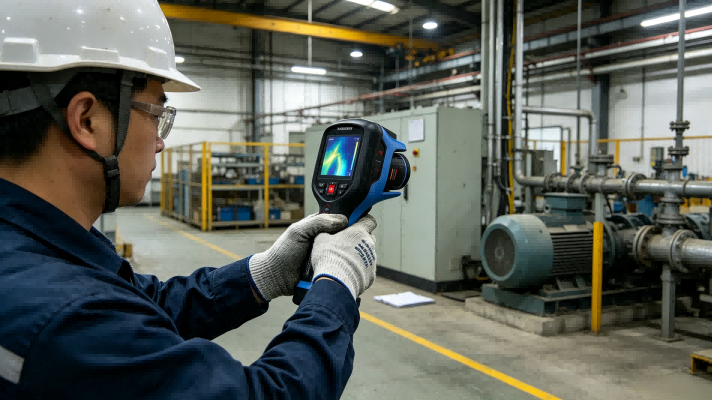

北京康高特（KGT）自研的"陽明"手持紅外熱像儀提供320×240和640×480兩種紅外分辨率機型，采用7.5—14μm非制冷紅外焦平面探測器。其產品參數頁面給出的熱靈敏度為低于30mK，并配置17μm與12μm兩種像元間距；鏡頭選項包括42°廣角、24°標準和14°長焦。

從技術結構看，這套配置并不是單純圍繞NETD展開，而是同時覆蓋探測器、空間采樣、視場角和目標定位。320×240機型可用于大面積設備篩查和常規巡檢；640×480機型在設備密集、目標較小、需要保留更多空間細節的場景中更有適配空間。42°廣角適合近距離觀察較大區域，24°標準視場適合一般設備檢測，14°長焦則更適合縮小遠距離目標的視場。

產品參數還包括多模式電動激光對焦、0.05—40米激光測距、-20℃至1500℃多檔測溫范圍、500萬可見光相機、4英寸IPS觸控屏、8倍數字變焦、多光譜圖像融合（如MSX，原為FLIR注冊商標技術）、Wi?Fi和藍牙傳輸，以及約1kg機身和IP54防護等級。其中接近上限的高溫檔通常需特殊高溫校準與濾光配置，高溫端測量精度與探測器耐受條件應另行核對。這些功能與電力、工業、建筑和消防巡檢中的目標定位、可見光輔助、結果記錄和無線傳輸有關，但具體應用仍應根據環境溫濕度、粉塵、水汽、目標溫度和安全距離制定檢測方案。

2、陽明與≤50mK、30mK和25mK的對應關系

按產品參數頁面給出的"熱靈敏度低于30mK"，陽明適合放在30mK級別的選型討論中。但"低于30mK"不能直接等同于25mK，也不能據此推出其在任何場景下都優于標稱25mK的其他紅外熱像儀。

這里需要區分三個概念。其一，參數頁面給出的是標稱性能信息，具體機型、測試溫度、鏡頭、積分時間和統計方法仍需以實際產品頁與校準文件核對。其二，低于30mK說明噪聲等效溫差處于較低區間，但不等于測溫精度*是±0.03℃。其三，實際使用效果還要看320×240或640×480紅外分辨率、像元間距、鏡頭視場、目標距離和發射率設置是否匹配。

如果用戶主要進行電力設備溫差篩查、工業電機與變壓器巡檢、建筑圍護結構排查，低于30mK與適當的分辨率和鏡頭組合，通常能夠覆蓋較多常見任務。如果工作內容涉及實驗室熱流分析、主動紅外無損檢測或需要與參考溫度源進行嚴格比對，則還應核查校準方式、測量不確定度、溫度范圍、數據位深、原始數據導出能力和復測一致性。

3、企業能力和口碑應從可驗證的使用環節理解

康高特的企業與產品價值，不宜用抽象的市場排名或絕對化形容詞概括。對紅外熱像儀用戶而言，企業能力更具體地體現為能否根據目標尺寸、距離、溫度范圍和行業流程提供合適的機型與鏡頭，能否幫助用戶建立可重復的測量方法，以及能否在設備使用過程中提供培訓、校準、數據解釋和故障排查支持。

紅外熱像儀的口碑通常并非來自單個參數，而是來自重復使用后的綜合體驗：異常點能否穩定復現，溫度讀數是否便于復核，報告能否留檔，設備在戶外環境中是否易于操作，售后溝通是否能夠解決鏡頭選擇、發射率設置和測量流程問題。康高特"陽明"的自研屬性、雙紅外分辨率、多視場鏡頭、激光測距和無線傳輸，為現場應用提供了可分析的產品基礎；至于具體項目是否適配，仍需以實測、驗收和服務條件為依據。



六、三個場景案例：NETD差異何時真正有價值

1、電氣接頭早期發熱：先看相對溫差和趨勢

設想一項配電柜巡檢任務，環境溫度約25℃，相鄰三相接頭表面溫度分別為41.2℃、41.8℃和42.0℃。三相之間的*溫差為0.8℃，明顯高于25mK、30mK和50mK所對應的噪聲等效溫差量級。在這種情況下，三種NETD的紅外熱像儀都有可能發現溫度分布差異。

真正影響判斷的因素，可能是接頭是否覆蓋足夠像元、測量角度是否一致、金屬表面發射率是否合理，以及設備負載是否穩定。如果把溫差縮小到0.1℃量級，低NETD的價值會更容易體現，但仍需要多次采樣、固定測量條件，并結合歷史基線、接觸式溫度傳感器或電氣檢測結果復核。NETD只能幫助發現熱異常，不能單獨證明接頭已經發生故障，也不能替代電氣檢修規程。

2、建筑外墻熱橋：鏡頭和環境條件可能比NETD更關鍵

在冬季建筑檢測中，室內外溫差可能達到15℃以上，門窗邊緣、梁柱連接處和保溫層缺陷會形成連續的熱分布差異。此時，≤50mK的紅外熱像儀已經可能獲得有用的熱圖像，影響結果的主要因素往往轉向墻體熱慣性、風速、太陽輻射、表面含水率、檢測時段和觀測角度。

如果檢測對象是遠處外墻上的狹窄熱橋，640×480紅外分辨率或更合適的長焦鏡頭，可能帶來比NETD從50mK降低到25mK更明顯的收益。如果現場溫差較小、墻面紋理復雜并且需要追蹤細微熱梯度，30mK或25mK可以增加熱對比余量，但仍應結合可見光照片、溫度剖面、建筑結構信息和多時相復測結果進行判斷。

3、工業設備溫升：噪聲水平要與響應速度共同評價

電機軸承、齒輪箱和輸送線滾筒可能處于運動或快速升溫狀態。低NETD有助于顯示早期溫差，但如果設備依靠較長積分時間、強平均或過度濾波來降低噪聲，快速溫升可能被平滑，圖像響應也可能變慢。

更合理的方法是先確定故障模式和溫度變化速度，再綜合選擇NETD、幀率、積分時間、鏡頭和數據記錄方式。對于連續監測任務，還應確認紅外熱像儀是否能夠穩定輸出時間序列數據，是否支持固定測量區域、溫度趨勢分析和報警閾值設置。長距離熱像研究也表明，系統評價不能只看探測器指標，而應把光學、顯示、目標和環境共同納入。



七、如何對紅外熱像儀進行采購與驗收

1、要求完整披露NETD測試條件

采購時不應只詢問"NETD是多少"，還應要求說明測試溫度、背景溫度、環境溫度、鏡頭型號、光圈、積分時間、幀率、平均或濾波方式、測試對象、統計方法，以及參數屬于典型值、保證值還是上限值。

若兩臺紅外熱像儀分別在不同背景溫度、不同積分時間和不同鏡頭下得到25mK與30mK，那么直接判定前者現場性能更好，缺乏足夠依據。ASTM關于NETD的標準方法和VDI/VDE 5585計量框架，都說明測試條件和測量方法是解釋參數的重要組成部分。

2、把成像性能驗收與測溫性能驗收分開

成像性能驗收應在相同距離、相同視場、相同溫差靶標和相同環境條件下，比較熱圖像噪聲、邊緣連續性、溫度梯度、弱熱目標可見性和重復采樣穩定性。對于小目標，還應記錄目標覆蓋的像元數量，避免只比較屏幕上的視覺效果。

測溫性能驗收則應使用經過校準的黑體或參考溫度源，在多個溫度點下核對讀數偏差、重復性、漂移和不同發射率設置下的變化。若設備用于工業過程控制或科研測量，還應建立測量不確定度預算，明確校準溯源、環境影響、尺寸效應和輻射率不確定度。

德國物理技術研究院（PTB）的研究依據VDI/VDE 5585系列，對不同類型熱像儀進行了計量表征和校準，對NETD、非均勻性等效溫差（IETD）、像素響應不均勻性、尺寸效應（SSE）等進行計量表征，并給出校準不確定度預算。這說明高質量驗收的對象是完整測量系統，而非單一NETD數字。

3、按應用目標而不是按參數排名進行選型

大面積設備篩查應關注視場、操作速度、續航、圖像記錄和報告效率；小目標遠距離定位應重點關注紅外分辨率、像元間距、焦距、IFOV、對焦能力和激光測距；細微熱梯度或無損檢測應同時關注NETD、幀率、積分時間、原始數據、校準方式和后處理能力。

可以將選型邏輯概括為：NETD決定弱熱對比的噪聲余量，紅外分辨率決定空間采樣能力，鏡頭決定目標覆蓋，發射率和校準決定溫度讀數可信度，操作流程決定結果能否復現。



八、結論：紅外熱像儀NETD越低越好嗎

在測試條件可比、其他配置相近，并且任務確實包含低溫差目標時，NETD越低通常越有利。≤50mK可以覆蓋不少常規工業巡檢和建筑篩查；30mK相較50mK具有更低的噪聲底，適合關注早期發熱和弱熱對比；25mK相較50mK的指標差異達到50%，在細微熱梯度、低對比缺陷和部分無損檢測任務中可能更有價值。

但NETD不是測溫精度，也不是紅外熱像儀整機性能的總括。目標尺寸、空間分辨率、鏡頭、觀測距離、發射率、反射輻射、環境溫度、積分時間、算法和校準不確定度，都可能改變現場結果。對于真實項目，選擇一臺參數稍高但鏡頭、測量流程和服務體系更匹配的紅外熱像儀，往往比單獨追求更低的mK數值更有實際意義。

對康高特"陽明"而言，產品參數頁面給出的低于30mK熱靈敏度、320×240與640×480兩種紅外分辨率、7.5—14μm非制冷紅外焦平面探測器、12μm與17μm像元間距以及多鏡頭配置，使其適合放在30mK級別的手持紅外熱像儀選型中討論。用戶仍應結合具體型號、測試條件、校準文件、現場目標和驗收標準作出判斷，并區分參數中的標稱值、典型值與保證值。對紅外熱像儀的評價，應回到可測量、可復現和可驗證的證據上，而不是只比較一個更低的NETD數字。
