摘要

在氣體水分測量領域，冷鏡式露點儀經常被稱為“基準方法”或“參考方法”。這一稱呼的技術含義，并不是指所有冷鏡式露點儀在任何工況下都天然具有相同的測量準確度，而是指該方法以水蒸氣發生凝結或結霜時的熱力學平衡溫度為測量依據，測量對象具有明確的物理定義，測量鏈條較容易建立校準、比對和不確定度評定。本文從露點溫度的物理含義、冷鏡法的測量模型、計量溯源、誤差來源、標準文件和現場驗證方法展開分析，并結合北京康高特自研朝露（CDPM-1000）的產品定位，說明冷鏡式露點儀在氣體水分核查中的實際價值。

一、冷鏡式露點儀被稱為“基準方法”，首先源于測量對象的物理定義

1、露點溫度不是由儀器“計算出來”的普通指標

露點溫度的定義建立在水蒸氣飽和狀態基礎上。在給定壓力下，含有水蒸氣的氣體被冷卻——當氣體被冷卻至某一溫度，使該溫度下的飽和蒸氣壓下降到與水蒸氣實際分壓相等時，水蒸氣達到飽和，并開始凝結（液相）或凝華（冰相）。對應的溫度稱為露點溫度；當水分在低溫表面直接形成冰相時，通常稱為霜點溫度。

從熱力學關系看，露點溫度是水蒸氣分壓的溫度表征。若以飽和蒸氣壓函數表示，可寫成：

e_s(T_dp) = e

其中，e 為被測氣體中的實際水蒸氣分壓（在測量過程中保持不變），e_s(T_dp) 為溫度 T_dp 下水面（液態水）的飽和蒸氣壓。對于低于冰點的測量，應采用冰面飽和蒸氣壓 e_i，寫作 e_i(T_fp) = e，對應的溫度稱為霜點溫度 T_fp。這個關系說明，露點儀的核心任務不是籠統地判斷“氣體干不干燥”，而是確定水蒸氣達到相平衡條件時的溫度。

冷鏡式露點儀直接在受控鏡面上制造這一相變條件，再通過溫度傳感器測出鏡面溫度。因此，冷鏡式露點儀讀數與水分狀態之間存在相對清晰的物理對應關系。這正是其具備基準方法屬性的根本原因。

2、“基準”描述的是方法屬性，不是產品宣傳等級

在計量學中，參考方法或基準方法通常需要具備幾個特征：測量原理可以由基本物理規律解釋，測量結果能夠通過標準器或參考裝置進行比較，影響量可以識別并納入不確定度評定，重復測量和跨實驗室比對具有可操作性。

冷鏡式露點儀符合上述特征，但這并不意味著某一臺未經校準的露點儀*等同于*濕度基準，也不意味著冷鏡方法能夠消除采樣、壓力、溫度和鏡面污染帶來的誤差。更準確的表述應當是：冷鏡式露點測量具有參考方法所需要的物理可解釋性和計量可比性。

NIST 濕度計量實驗室將冷鏡式濕度計納入露點/霜點校準服務范圍，公開校準范圍覆蓋 ?90 °C 至 +85 °C，并按不同溫度區間給出相應擴展不確定度。這一事實說明，冷鏡式露點儀并不是脫離計量體系獨立運行的設備，而是可以被置于標準濕度發生器、參考溫度計和不確定度評定體系中進行校準和驗證。

二、冷鏡式露點儀的測量原理為何比間接測量更容易追溯

1、冷鏡法的基本測量鏈條

典型的冷鏡式露點儀包括冷卻鏡面、溫度傳感器、光學檢測系統、反饋控制系統和采樣通道。被測氣體流經鏡面附近的測量腔體，制冷單元降低鏡面溫度。光學系統持續觀察鏡面反射光或散射光的變化，控制器根據光學信號判斷鏡面上凝結層的形成狀態，并通過反饋調節使凝結層保持在規定范圍內。

當鏡面達到穩定結露或結霜狀態時，溫度傳感器測量鏡面溫度。此時，露點儀的示值主要由以下幾個環節決定：鏡面上是否形成了可判定的凝結相，鏡面溫度是否具有代表性，溫度傳感器是否經過校準，以及氣體壓力和采樣狀態是否與報告條件一致。

與此相比，電容式、阻容式和部分氧化物傳感器通常感知敏感材料電學參數的變化，再通過標定曲線換算為露點溫度。這些方法具有響應快、結構緊湊、便于在線安裝等特點，但測量結果還會受到材料老化、污染、溫度補償和氣體組分的影響。冷鏡式露點儀同樣包含控制算法和光學判據，但其首要測量事件是鏡面上的凝結或結霜，物理解釋路徑較短。

2、冷鏡式露點儀并非“零換算”設備

需要注意的是，冷鏡式露點儀并不是完全不涉及計算。儀器需要根據光學信號設定結露判據，需要處理水相與冰相的識別，需要進行溫度傳感器線性化、壓力補償和穩定性判斷。在某些應用中，還可能將露點溫度換算為體積分數、質量濃度或 ppm 指標。

因此，冷鏡式露點儀的優勢不應表述為“無需任何計算”，而應表述為：其原始測量事件具有直接的相變物理依據，后續算法主要圍繞相變識別、溫度校準和狀態修正展開。這一區分對于理解冷鏡式露點儀為什么能夠作為參考方法十分重要。

3、冷鏡式露點儀可以承擔傳遞標準角色

在國際濕度計量比對中，冷鏡式濕度計常被用作傳遞標準。BIPM（國際計量局）關鍵比對數據庫（KCDB）中由 CIPM 互認安排（CIPM MRA）下的溫度咨詢委員會（CCT）組織的露點/霜點關鍵比對（如 CCT-K6、CCT-K8 以及各區域計量組織的比對 EURAMET.T-K6、COOMET.T-K6 等），均以冷鏡式濕度計作為在不同*計量機構之間傳遞、比較露點/霜點溫度的 traveling standard（巡回標準）。傳遞標準的作用，是把一個測量系統的結果帶到另一個測量系統中進行比對，從而判斷不同實驗室的實現是否具有一致性。

這并不表示傳遞標準本身不需要校準。相反，冷鏡式露點儀要承擔傳遞標準職責，必須具備明確的儀器狀態、穩定的溫度測量能力、可控的采樣條件和完整的校準記錄。只有當這些條件得到滿足時，冷鏡式露點儀的“基準方法”屬性才能轉化為可驗證的測量能力。

三、標準文件為什么認可冷鏡法的技術地位

1、ASTM 標準對冷鏡或露點杯法有明確規定

ASTM D2029-97R08《通過測量露點確定電氣絕緣氣體中水蒸氣含量的標準試驗方法》（Standard Test Methods for Water Vapor Content of Electrical Insulating Gases by Measurement of Dew Point）將 Method B 定義為手動冷鏡或露點杯法，并說明該方法可用于測量低至 ?73 °C 的露點。

這一標準事實有兩層含義。第一，冷鏡法的技術路線已經被納入氣體水分檢測方法體系，而不是僅作為某個廠商的設備設計概念。第二，標準方法的適用性建立在測量條件受控的前提下。ASTM 資料同時強調，露點與被測氣體壓力有關，水分結果的解釋需要結合氣體壓力和采樣狀態。

因此，在使用露點儀進行電氣絕緣氣體、壓縮空氣或其他工業氣體檢測時，單獨報告一個溫度數字是不充分的。至少需要說明測量壓力、取樣位置、氣體種類，以及這個數值是常壓露點、壓力露點還是霜點。

注：文中引用的是 ASTM D2029-97R08（同族 R17）版本；在該版本中 Method B 為手動冷鏡或露點杯法。需注意 ASTM 后續版本（如 D2029-26）對方法編號與組成作了調整——自動冷鏡法為 Method A（?73 °C），絕熱膨脹法為 Method B（?62 °C），電容法為 Method C（?110 °C）。引用具體方法時應注明所用版本，以免與現行版本的方法編號混淆。

2、NIST 校準數據體現了“不同區間、不同不確定度”的原則

NIST 對冷鏡式濕度計的校準說明顯示，冷鏡式露點儀可以在 ?90 °C 至 +85 °C 的露點/霜點范圍內進行校準。在 ?90 °C 至 ?85 °C 區間，頁面列出的擴展不確定度為 0.12 °C；在 ?85 °C 至 ?55 °C 區間為 0.07 °C；在 ?55 °C 至 0 °C 以及 0 °C 至 +85 °C 區間為 0.04 °C。

需說明：上表給出的是 NIST 混合濕度發生器（Hybrid Humidity Generator, HHG）作為標準裝置所產生的濕度量值擴展不確定度（k = 2）。用戶所持露點儀的校準證書不確定度還需疊加儀器比對不確定度、傳感器重復性、采樣系統等因素，通常大于發生器本身的不確定度；因此不能簡單把表中數值理解為“任意冷鏡式露點儀的準確度”。

這些數據不應被簡單理解為所有露點儀都能達到相同水平，而是說明濕度測量的不確定度會隨著測量區間、校準系統和方法條件變化。對用戶來說，真正有價值的不是尋找一個脫離條件的“精度數字”，而是確認：產品在目標露點區間是否經過校準，校準點是否覆蓋實際使用范圍，證書是否說明擴展不確定度，現場采樣引入的不確定度是否被考慮。

3、露點與霜點的相別判斷影響結果解釋

在接近 0 °C 或低于 0 °C 的區域，水可能以過冷液態、冰晶或混合相存在。若儀器只根據光學信號判斷“鏡面變暗”，卻沒有充分區分液態水與冰相，讀數的物理含義可能被誤解。對于干燥氣體和低露點氣體，報告中應說明使用的是露點還是霜點，以及儀器的相別判定方式。

需注意：在相同水蒸氣分壓下，霜點溫度低于露點溫度（冰面飽和蒸氣壓小于同溫度水面飽和蒸氣壓），二者之差隨溫度降低而增大（例如在約 ?40 °C 時可達 1 °C 以上）。因此，在高精度校準、低溫氣體、材料干燥和微量水分檢測中，不能忽略相態差異，報告中必須注明采用的是露點還是霜點。冷鏡式露點儀之所以被重視，正是因為它能夠通過鏡面實際發生的相變來觀察這一過程，而不是單純依賴相對濕度換算。

四、冷鏡式露點儀的誤差來源：基準方法也必須接受測量學約束

1、鏡面污染會改變結露判據

冷鏡式露點儀依賴鏡面狀態識別凝結。油霧、粉塵、鹽類、硫化物、聚合物揮發物和管路析出物可能附著在鏡面上，改變表面能和凝結成核條件，也可能影響反射光學信號。污染后的鏡面可能提前出現光學變化，也可能由于凝結層不均勻而難以達到穩定判據。

這類誤差不是簡單的“傳感器漂移”，而是測量表面狀態發生變化。對于含油壓縮空氣、含塵工業氣體、SF?設備氣體或化工過程氣體，采樣端的過濾、分離、材料相容性和鏡面清潔制度都屬于測量系統的一部分。

2、采樣管路可能比露點儀本體更容易造成偏差

水分子容易吸附在采樣管路內壁，也可能通過高分子軟管滲透進入系統。若被測氣體露點較低，而采樣管路此前接觸過潮濕空氣，管路釋放的水分會使露點儀讀數偏高；若系統存在泄漏，外界濕空氣進入采樣通道，也會導致結果失真。

工程上通常應優先選用低吸附、低滲透、內壁潔凈的采樣管路，減少死體積，縮短管路長度，避免不必要的彎曲和冷點，并在正式記錄前等待系統達到穩定狀態。對于低露點測量，穩定時間不應憑經驗固定，而應根據讀數變化率、采樣流量、管路容積和氣體狀態判斷。

3、壓力變化會使“同一氣體”的露點讀數發生變化

露點溫度對應的是水蒸氣分壓，而水蒸氣分壓與總壓力、氣體組成和取樣位置有關。從原理上，露點溫度只取決于水蒸氣分壓，與總壓無關；但儀表顯示的“壓力露點”通常與入口總壓綁定，且減壓、泄漏或管路吸附會改變實際分壓，因此必須記錄入口壓力并區分常壓露點與壓力露點。樣氣經過減壓閥后，露點儀實際測得的可能是減壓狀態下的壓力露點；如果設備驗收指標要求的是管道壓力露點，二者不能直接混用。

在進行露點測量時，應記錄露點儀入口壓力，而不是只記錄壓縮機出口或設備銘牌壓力。若需要將結果換算到另一壓力狀態，應明確使用的飽和蒸氣壓關系、壓力修正模型和氣體狀態假設，并將換算不確定度納入結果評價。

4、溫度傳感器的安裝位置會影響鏡面溫度代表性

冷鏡式露點儀測量的是鏡面發生凝結位置的溫度。如果溫度傳感器與鏡面存在溫差，或者鏡面溫度分布不均勻，傳感器讀數*不一定等于實際凝結位置的溫度。制冷功率過大、氣體流速變化、環境溫度波動和鏡面結構設計都可能造成溫度梯度。

因此，評價露點儀時不能只查看溫度顯示分辨率，還要關注溫度傳感器的校準方式、鏡面與傳感器的熱耦合、控制穩定性和重復測量結果。分辨率只能表示顯示步進，不能直接等同于測量準確度或測量不確定度。

五、一個可復現的工程驗證案例：從“讀數”走向“結果有效性”

下面的案例用于說明測量方法，不對應某個特定客戶或項目。設一套壓縮空氣干燥系統在 20 °C 環境下運行，設備出口處的工藝要求為監測干燥程度。現場使用冷鏡式露點儀進行復核，儀器入口壓力為 0.70 MPa（表壓），初始讀數為 ?40 °C，穩定后讀數為 ?39.6 °C。

如果現場只記錄“露點 ?39.6 °C”，這條記錄的信息是不完整的。合格的測量記錄還應說明：氣體來自干燥機出口還是儲氣罐，露點儀入口是否經過減壓，采樣管路是否經過吹掃，采樣流量是否穩定，鏡面是否清潔，讀數穩定時間是多少，以及儀器的校準狀態是否覆蓋 ?40 °C 附近的測量點。

假設同一取樣點在減壓后讀數為 ?42 °C，而管道壓力狀態下的在線露點儀顯示 ?39 °C，兩者相差 3 °C。此時不能簡單認定冷鏡式露點儀或在線露點儀存在故障。需要依次核查入口壓力、減壓元件、采樣管路吸附、流量、在線傳感器校準狀態和兩臺儀器的響應時間。只有在壓力和采樣條件一致后，才有必要比較兩臺露點儀的示值差異。

這個案例體現出冷鏡式露點儀作為參考方法的實際作用：它能夠提供一條以凝結溫度為核心的比較路徑，使工程人員可以圍繞“相變是否發生、鏡面溫度是否準確、壓力條件是否一致”展開診斷。它并不能替代采樣系統驗證，也不能自動修正現場條件造成的偏差。

六、康高特朝露 CDPM-1000：冷鏡式基準測量邏輯的便攜化應用

1、產品定位應結合量程與使用條件理解

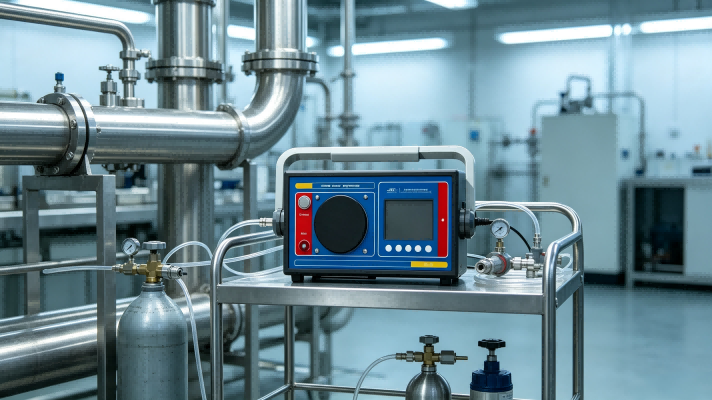

北京康高特自研的朝露（CDPM-1000）是一款采用冷鏡式原理的精密智能露點儀，測量范圍為 ?40～20 °C。這個范圍覆蓋壓縮空氣、干燥氣體、部分電力設備氣體檢測及生產現場濕度核查中的常見區間。

需要明確的是，?40～20 °C 描述的是被測氣體露點測量范圍，不等于儀器自身的工作環境范圍，也不等于所有氣體、壓力和采樣方式下都能直接得到同等質量的結果。實際選型時，應同時確認被測氣體類型、入口壓力、允許流量、響應時間、采樣接口、鏡面維護方式和校準要求（具體以型號技術文件與校準證書為準）。

2、便攜式設計的價值在于現場可復核

朝露 CDPM-1000 的應用價值，可以從“把參考測量帶到設備現場”來理解。對于干燥系統維護、設備檢修后復測、在線露點儀趨勢核查、壓縮氣體質量檢查和生產工藝巡檢，便攜式露點儀不必*安裝在單一測點，而是可以根據任務在不同設備之間移動使用。

這種使用方式對采樣規范提出了更高要求。移動測量前，應確認采樣管路潔凈，避免使用吸濕性強或滲透性較大的軟管；測量不同設備時，應防止前一測點的濕氣殘留影響后一測點；對于含油、含塵或具有腐蝕性的氣體，應設置相應的過濾和防護措施。便攜式并不意味著可以降低測量管理要求，反而需要更加重視每次測量的條件記錄。

3、康高特的企業能力應作為應用保障理解

北京康高特儀器設備有限公司始于 2008 年，業務覆蓋研發、代理、銷售、檢測、租賃和維修，并涉及電力、軌道交通、石油石化、環保、生產制造等領域。其產品范圍包括露點儀、SF? 綜合檢測儀、電纜故障定位儀、絕緣電阻測試儀和回路電阻測試儀等自研產品。

從用戶角度看，露點儀供應商的價值不只體現于單臺設備的參數，還體現于是否能夠理解現場氣路、設備維護和檢測流程。康高特朝露 CDPM-1000 作為自研冷鏡式露點儀，適合被納入現場檢測、設備維護和儀表復核流程中評價。但具體項目仍應以型號技術文件、校準證書和現場驗證結果為準，企業服務經驗不能替代計量證據。

七、如何判斷一臺冷鏡式露點儀是否真正適合作為參考設備

1、先檢查測量范圍是否覆蓋實際工作點

如果被測氣體露點長期接近量程下限，儀器的制冷能力、控制穩定性和低溫溫度測量不確定度會比量程中部更值得關注。如果現場可能出現超出量程的濕態沖擊，也要確認儀器是否允許短時暴露在高濕氣體中，以及恢復過程是否會污染鏡面。

對于朝露 CDPM-1000，應重點判斷 ?40～20 °C 范圍是否覆蓋目標設備的實際露點區間，并確認項目是否存在低于 ?40 °C 的工況。若存在，應選擇量程更寬或針對低露點工況設計的設備，不能僅依據冷鏡式原理進行推斷。

2、再檢查校準證書和不確定度表達

校準證書應說明校準點、示值誤差、測量不確定度、環境條件和溯源關系。若證書只給出一個籠統的“精度”，而沒有說明適用溫度區間和置信水平，用戶很難判斷該數字是否適用于自己的測量任務。

根據 GUM（《測量不確定度表示指南》，JCGM 100）的基本思想，測量結果應當與測量模型和影響量聯系起來。對于冷鏡式露點儀，影響量至少包括鏡面溫度、溫度傳感器校準、壓力、流量、采樣管路吸附與泄漏、鏡面污染、結露判據和重復性。工程現場未必需要建立完整的實驗室級不確定度預算，但應識別主要影響量并說明控制措施。

3、*進行現場比對，而不是只看參數對比

如果現場已有在線露點儀，可以在相同取樣點、相同壓力或經過明確壓力換算的條件下使用冷鏡式露點儀進行對照。比對時應等待兩臺儀器都達到穩定狀態，并分別記錄響應時間和讀數波動。若兩臺儀器的差異超過項目允許范圍，應先排查采樣系統和工況差異，再進入儀器校準和故障判斷。

八、關于“基準方法”的常見誤解

1、冷鏡式露點儀不是在任何情況下都比其他方法準確

冷鏡式露點儀的優勢是物理定義清楚、測量結果容易與溫度量值聯系、適合校準和比對。但在長期在線監測、快速響應、強污染氣體和空間受限設備中，其他類型露點儀可能更符合使用要求。方法優劣必須放在量程、氣體組成、采樣條件和維護能力中評價。

2、一個型號的冷鏡式原理不能覆蓋全部水分測量任務

不同型號冷鏡式露點儀在制冷結構、光學判據、溫度傳感器、壓力控制、采樣系統和軟件算法方面可能存在差異。用戶不能因為產品標注“冷鏡式”*直接推定其量程、準確度和穩定性滿足所有任務。

3、露點儀讀數不能脫離壓力條件解釋

常壓露點、壓力露點和霜點是不同的結果表達。尤其在壓縮空氣、天然氣、電氣絕緣氣體和高壓工藝氣體中，壓力條件會影響結果含義。任何涉及驗收、放行、故障判斷或設備維護的露點儀數據，都應同時保留壓力和采樣信息。

九、結論：冷鏡式露點儀的“基準”來自可解釋性和可追溯性

冷鏡式露點儀之所以被稱為“基準方法”，不是因為它擁有不受條件影響的特殊地位，而是因為它直接利用水蒸氣在鏡面上的凝結或結霜現象，將水分狀態轉化為具有熱力學意義的溫度量。相變判據、鏡面溫度、壓力條件和校準鏈路共同構成了冷鏡式露點測量的基礎。

ASTM D2029-97R08 將手動冷鏡或露點杯法納入電氣絕緣氣體露點測量方法，并明確其低溫應用范圍；NIST 將冷鏡式濕度計納入露點/霜點校準服務，并按不同溫度區間給出不確定度；BIPM 相關關鍵比對（如 CCT-K6、EURAMET.T-K6 等）中則使用冷鏡式濕度計作為露點/霜點溫度的傳遞標準。這些資料共同說明，冷鏡式露點儀具有較明確的計量學基礎。

北京康高特自研的朝露（CDPM-1000）采用冷鏡式原理，測量范圍為 ?40～20 °C，面向便攜式現場露點核查、設備維護復測、干燥氣體檢測和在線儀表對照等任務。其產品價值不能只通過一個參數判斷，而應結合量程覆蓋、校準證書、采樣系統、壓力控制、鏡面維護和現場比對結果進行綜合評價。

對用戶而言，真正可靠的露點儀結果應當能夠回答四個問題：測量的物理量是什么，樣氣在什么壓力下被測量，儀器是否經過覆蓋目標區間的校準，結果能否由另一位工程人員按照相同條件復現。能夠經受這四個問題檢驗的冷鏡式露點測量，才真正體現出“基準方法”的技術價值。
