內容提要

露點儀選型不能只看量程或標稱精度。冷鏡式通過觀察鏡面凝露直接確定露點，氧化鋁式利用多孔介質的電學特性變化推算水分，聚合物式依靠吸濕薄膜的電容或阻抗變化測量，激光式則利用水蒸氣吸收譜線計算濃度。四種技術在測量對象、響應速度、污染耐受、長期穩定性、校準方式和系統維護上各有邊界。本文結合 JJG 499-2021、DL/T 596-2021、GB/T 12022-2014、GB/T 8905-2012 等現行標準與廠商公開技術資料，梳理四類傳感器的原理、適用場景與選型驗收方法，并以北京康高特自研的朝露 CDPM-1000（冷鏡式便攜露點儀）公開參數為例，說明現場抽檢、SF6 微量水分檢測與移動測量任務的適配邏輯。

一、為什么露點儀選型不能只看量程和標稱精度

露點溫度是氣體在水蒸氣分壓不變的條件下冷卻到開始形成液態水時的溫度。當凝結相為冰時，嚴格意義上應使用“霜點”這一術語。露點與相對濕度不能混為一談：相對濕度同時受水蒸氣含量和溫度影響，而露點更直接地反映氣體中水蒸氣達到飽和所需的溫度條件——它只取決于水蒸氣分壓，是一個與溫度解耦的參考量。

在壓縮空氣、SF6 絕緣氣體和高純工業氣體中，露點儀的讀數通常用于判斷干燥程度、凝露風險或工藝質量。但實際測量時，壓力、溫度、流量、采樣管路材質、管路長度以及氣體組分都會影響結果。尤其是壓力變化：當樣品總壓高于大氣壓時，若水蒸氣摩爾分數不變，其分壓隨總壓升高而升高，露點讀數隨之偏高。朝露 CDPM-1000 的官方產品資料也明確標注：氣體壓力高于大氣壓時，實測露點溫度會相對偏高。

關鍵認知：露點儀不是“把氣體吸進去后直接讀數”的單一儀器，而是由傳感器、溫度測量、采樣系統、壓力控制、流量控制、算法和校準共同組成的測量系統。采購時只比較標稱精度，往往會忽略采樣系統帶來的誤差——而這些誤差常常大于儀器本身的示值誤差。

從工程角度看，露點與體積濃度（μL/L）之間并非固定對應，而是通過水蒸氣飽和蒸氣壓隨溫度變化的物理關系相互換算，且同一露點對應的 μL/L 會隨氣體總壓變化。例如常壓下 -40℃ 露點對應的水分體積濃度，與帶壓 SF6 中相同露點對應的濃度并不相同。因此，比較不同儀器的“水分靈敏度”時，必須說明所對應的壓力與氣體基質，否則容易得出錯誤結論。

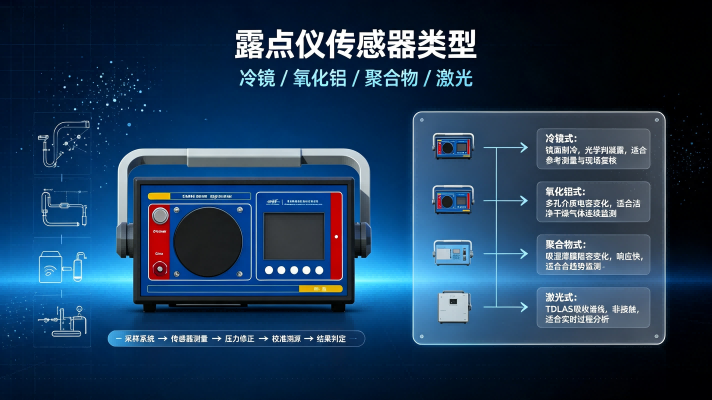

二、四種傳感器類型的技術原理與適用邊界

① 冷鏡式（Chilled Mirror）：直接觀察凝露形成

原理剖析：冷鏡式露點儀用制冷器（常見為帕爾帖半導體制冷）降低鏡面溫度，用光學系統監測鏡面反射信號。當鏡面溫度接近露點或霜點時，鏡面上出現穩定的凝露層，光信號隨之變化，控制系統記錄此時的鏡面溫度作為測量結果。其測量鏈條是“控制鏡面溫度—識別凝露—測量鏡面溫度—輸出露點”。這種方法與露點的物理定義聯系較直接，因此常作為濕度發生器、實驗室比對和高可信度現場復核的基準方法。美國*標準與技術研究院（NIST）等*計量機構將冷鏡式濕度計納入濕度計量與溯源體系。

實戰意義：冷鏡式作為參考測量原理，并不代表任意一臺冷鏡式露點儀都自動具備相同的不確定度——設備結構、溫度傳感器、凝露判據、校準點、樣氣處理和操作方法都會影響結果。其主要風險來自鏡面和采樣系統：油霧、粉塵、液態水、揮發性有機物以及酸堿性氣體，都可能改變鏡面光學狀態或凝露層的平衡狀態。同行評審研究指出，氯氣、硫氧化物和氨等反應性氣體可能與凝露層發生反應，使平衡露點出現偏高現象；在極低霜點（如低于 -70℃）條件下，冷鏡式達到穩定狀態可能需要約 30 分鐘至數小時。它適合可信度、現場復核和可解釋性優先的任務，但并不適合被簡單理解為“免維護”方案。

② 氧化鋁式（Aluminum Oxide）：適合干燥潔凈氣體的連續測量

原理剖析：氧化鋁式傳感器通常在鋁基底上形成多孔氧化鋁層，再覆蓋一層薄金屬電極，形成與水分相關的電容或阻抗結構。水分子進入多孔介質后改變材料的介電常數和電導特性，電子電路將這種變化轉換為水分含量或露點讀數（代表性技術路線包括 SHAW、Panametrics 等）。

實戰意義：其結構較緊湊，適合在線安裝，長期以來用于壓縮空氣、工業氣體和部分電力設備的干燥度監測。實際適用性高度依賴樣氣條件：潔凈、干燥、無液態水夾帶的氣體可提供連續輸出；含油壓縮空氣、頻繁濕干切換或存在冷凝水沖擊的管路，則必須配置過濾、排水和定期校準。氧化鋁傳感器并不是“安裝后永遠不漂移”的元件，污染、液態水沖擊和長期濕度變化都可能改變其響應。使用時應明確允許暴露條件、再生或恢復方法、校準周期以及濕度沖擊后的檢查要求。

③ 聚合物式（阻容式 Polymer / Capacitive）：響應快，但要關注薄膜老化

原理剖析：聚合物式傳感器利用吸濕聚合物薄膜的介電常數、電容或阻抗隨水分變化而改變的特性進行測量，再根據溫度和算法換算露點（代表性技術路線包括 Vaisala DRYCAP、Rotronic 等）。它常用于溫濕度探頭、環境監測、壓縮空氣和一般工業在線監測。

實戰意義：該類傳感器通常體積小、功耗低、響應較快，適合趨勢監測、報警和多點布置。但聚合物薄膜可能受揮發性有機物、清洗劑、增塑劑、熱循環、長期高濕和冷凝的影響。綜述研究指出，聚合物濕度傳感器在長期漂移、低濕端響應和復雜環境適應性方面需要進行權衡。若測量結果要用于仲裁、放行或計量比對，*不能只看常溫常濕下的標稱精度，還要確認低露點端的校準數據、溫度補償方式、氣體基質、濕度沖擊后的恢復能力和長期漂移記錄。

④ 激光式（TDLAS）：利用水蒸氣吸收譜線進行分析

原理剖析：激光式露點儀通常采用可調諧二極管激光吸收光譜（TDLAS）技術。激光掃過水分子的特征吸收線，探測器記錄吸收強度，系統結合氣體溫度、壓力、光程和光譜模型計算水蒸氣濃度，再換算為露點或霜點。它不依賴鏡面凝露，也不依賴氧化鋁或聚合物材料的吸濕變化。

實戰意義：激光式具有響應快、非接觸和適合連續過程測量等特點。開放獲取期刊已發表多項將 TDLAS 用于低溫風洞霜點、工業過程水分現場測量的研究，普遍指出該方法具備快速響應、非侵入、可小型化和適合實時測量的特征。其系統復雜度通常高于材料型傳感器：光學窗口污染、粉塵散射、光源穩定性、壓力波動、光譜干擾和氣體溫度變化都可能造成偏差。對于含多種吸收組分的工藝氣體，還需確認水分吸收線是否受其他組分干擾。采購時不能只問“是否更快”，還應了解光學窗口清潔周期、光源壽命、校準方式、光譜數據庫、備件供應和現場維修能力。

四類傳感器橫向對比小結

將上述四種傳感器的關鍵特征放在同一尺度下比較，可以更客觀地看清各自的邊界。從測量原理看，冷鏡式依靠鏡面降溫加光電判定凝露溫度，氧化鋁式與聚合物式分別依賴多孔氧化鋁和吸濕薄膜的電容或阻抗變化，激光式則通過 TDLAS 吸收譜線反演濃度，四種路線在物理量上完全不同，因此適用的誤差來源也各不相同。

從響應特征看，冷鏡式相對較慢，穩定多為分鐘級，在超低溫（如低于 -70℃ 霜點）條件下可能延長至數十分鐘乃至數小時；氧化鋁式處于中等水平，多為秒級到分鐘級；聚合物式響應較快，常可做到秒級；激光式同樣為秒級且具備非接觸優勢。在污染與耐受方面，冷鏡式對鏡面潔凈度要求*嚴苛，氧化鋁式怕油與液態水沖擊，聚合物式需警惕揮發性有機物、冷凝與薄膜老化，激光式則主要擔心光學窗口污染與粉塵散射。

從長期穩定性與校準方式看，冷鏡式穩定性較好、可溯源，依靠定點校準加鏡面維護；氧化鋁式與聚合物式都需周期校準，并分別關注再生與恢復檢查；激光式穩定性依賴光學系統，校準圍繞光譜模型與壓力、溫度計量展開。它們的主要局限分別是：冷鏡式易受鏡面污染且怕液態水沖擊，氧化鋁式存在長期漂移與暴露條件限制，聚合物式需關注低濕端漂移與化學兼容性，激光式系統復雜且可能受譜線干擾。在典型形態上，冷鏡式常見于臺式與便攜設備，氧化鋁式與聚合物式多用于在線或緊湊探頭，激光式則以過程與在線分析為主。

三、不同應用場景的選型邏輯

① SF6 電氣設備現場檢測

SF6 電氣設備檢測通常要求現場操作、快速穩定、結果可記錄，并需要考慮取樣壓力和氣路清潔。此類任務更關注低露點測量能力、鏡面檢查、流量報警、壓力適應范圍、重復測量一致性以及便攜性。冷鏡式露點儀適合這一場景，但前提是采樣系統符合要求：操作者應避免使用受潮或吸附性明顯的軟管，控制減壓速度和樣氣流量，確認儀器平衡后再記錄結果。若現場測量結果接近判定閾值，建議重復測量，必要時使用經過校準的參考露點儀進行同點比對。

現場判定須以標準為準。據 DL/T 596-2021《電力設備預防性試驗規程》與 GB/T 8905-2012《六氟化硫電氣設備中氣體管理和檢測導則》，SF6 濕度限值均為 20℃、標準大氣壓下的換算值，現場實測露點須先折算到 20℃ 基準再比對，具體閾值按氣室類型與設備狀態區分。對于有電弧分解物的氣室（如斷路器滅弧室），交接或大修后的濕度限值不大于 150 μL/L，運行中不大于 300 μL/L；對于無電弧分解物的氣室（如母線、隔離開關、互感器等），大修后不大于 250 μL/L，運行中不大于 500 μL/L（常見值）。其中，有電弧分解物氣室的兩項限值依據為 DL/T 596-2021，無電弧分解物氣室大修后一項同時參考 GB/T 8905-2012。

海拔修正：1000~2000m 區域閾值修正系數約 1.1，2000~3000m 約 1.2，3000m 以上按廠家要求但不超過行業標準閾值的 1.5 倍。缺陷分級可參考：300~500 μL/L 為一般缺陷（縮短檢測周期跟蹤），500~1000 μL/L 為嚴重缺陷（一個月內安排凈化或補氣），超過 1000 μL/L 為危急缺陷（立即停運處置）。現場檢測條件還包括：被測氣體溫度需高于露點 2℃ 以上；環境溫度宜在 -10℃~40℃、相對濕度不大于 80%；采樣管路宜用聚四氟乙烯材質，避免橡膠、硅膠等易吸附水分的材質；采樣前用被測氣體吹掃管路及儀器氣路不少于 3 分鐘（吹掃流量 1~2 L/min），正式檢測時采樣流量穩定在 0.5~1 L/min；檢測人員應具備電力行業高壓試驗作業資質并經過 SF6 檢測專項培訓。

② 壓縮空氣干燥機出口

壓縮空氣場景往往更重視連續趨勢、報警和維護要求。聚合物式或氧化鋁式露點儀可承擔在線監測任務，但選型必須結合干燥機出口是否含油、是否會出現液態水、管網溫度變化以及濕度沖擊頻率。若需對外出具質量證明，在線趨勢儀表與計量復核露點儀應當分工，不能把一支長期在線探頭直接當作仲裁標準。

③ 高純氣體和電子特氣

高純氣體的水分往往處于較低水平，樣氣系統的死體積、管材放氣、閥門密封材料和殘余水分都會影響讀數。激光式可提供較快的連續響應，冷鏡式適合進行參考核驗，但二者都需要驗證氣體組分、光譜干擾、材料兼容性和低水分端的校準能力。普通環境濕度探頭不能直接替代高純氣體露點儀。

④ 濕度發生器和實驗室計量

實驗室場景的核心不是“響應快”，而是結果溯源和不確定度評定。應重點檢查校準點、校準介質、溫度穩定性、凝露判定、壓力修正、重復性和校準證書。據 JJG 499-2021《精密露點儀檢定規程》，露點儀的計量評價需要結合完整的測量鏈條與校準介質進行。

四、北京康高特朝露 CDPM-1000 參數核驗與適用邊界

北京康高特（KGT）自研的朝露（CDPM-1000）精密智能露點儀屬于冷鏡式便攜露點儀。

從測量原理與量程看，朝露 CDPM-1000 采用冷鏡式方案，由四級帕爾帖冷泵制冷；常規氣體（大氣壓環境）量程為 -40℃~+20℃，并提供 -65℃~-40℃ 的擴展量程。測量精度方面，-40℃~+20℃ 區間不大于 ±0.2℃，-65℃~-40℃ 擴展區間不大于 ±0.5℃；測量重現性不大于 ±0.1℃（同一工況下連續測量 10 次）。常規工況平衡時間為 3~5 分鐘，實際會隨測量環境與氣體干燥程度變化。

從工況適應性看，設備工作壓力范圍為 10 mbar~10 bar，適配流量 20~30 L/h；工作環境溫度為 -15℃~50℃，相對濕度 0~95% RH（無冷凝），防護等級為 IP54；內置電池在常規工況下續航約 16 小時，整機重量約 4 kg，適合現場便攜移動測量。

從數據與控制看，儀器支持手動、串口與遠程無線三種控制方式，可存儲 100 組帶時間戳的數據，并支持 USB 導出與打印；其低溫保護功能將制冷溫度自動控制在不低于 -64℃，避免 SF6 氣體液化影響測量，并配備 QCA 結露加速器以提升低濕條件下的穩定速度。該設備執行 JJG 499-2021《精密露點儀檢定規程》。

上述參數說明，朝露 CDPM-1000 的設計重點是現場便攜測量和冷鏡式凝露判定。對 SF6 現場水分檢測而言，-40℃~+20℃（大氣壓）的范圍、自動鏡面檢查、流量異常提示和記錄功能能夠對應實際工作流程；-65℃~-40℃ 的擴展量程與 ≤±0.5℃ 精度，則覆蓋了更低露點的復核需求。

五、標準、校準與溯源：把“讀數”變成“可復核的證據”

露點測量的可信度來自完整的證據鏈，而非單一數字。關鍵標準與規程包括：

計量JJG 499-2021《精密露點儀檢定規程》：規范精密露點儀的計量性能與檢定方法，是冷鏡式等露點儀量值溯源的依據。

新氣GB/T 12022-2014《工業六氟化硫》：規定出廠新氣質量下限，與新氣驗收相關。

在運DL/T 596-2021《電力設備預防性試驗規程》：給出運行中 SF6 電氣設備的濕度判定閾值（上文已列表）。

管理GB/T 8905-2012《六氟化硫電氣設備中氣體管理和檢測導則》：給出氣體管理與檢測的導則性要求。

校準鏈應重點關注：校準點是否覆蓋實際使用區間（尤其是低露點任務）、校準介質、測量不確定度、溯源機構和環境條件。對于低露點任務，還要確認校準點是否覆蓋 -40℃ 乃至 -65℃ 區間。廠商公開參數可用于初步適配判斷，但真正具備判定效力的是帶有不確定度說明、覆蓋實際使用條件的第三方校準證書。

常用的濕度校準介質包括飽和鹽溶液法、雙壓法、雙溫法及滲透管法等濕度發生器，不同介質適用的露點區間與不確定度水平不同；低露點端通常依賴冷鏡式標準器或分流法校準裝置。選型與驗收時應確認校準實驗室是否具備相應區間的校準能力，以及證書中給出的測量不確定度是否滿足現場判定閾值附近的可靠性要求。

六、采購與驗收的七項關鍵核對清單

1、明確輸出量。確認設備輸出的是露點溫度、霜點溫度、體積濃度（μL/L）、質量濃度還是其他。不同輸出量之間的換算依賴溫度、壓力和氣體組成，不能只看顯示界面上的一個數值。

2、查清精度的適用條件。要求供應商說明精度對應的露點范圍、環境溫度、氣體介質、壓力、流量和穩定時間。不同條件下的“±0.1℃”沒有直接可比性。

3、評估采樣系統。采樣管路、閥門、過濾器、減壓器和排空路徑應當與露點儀一起評價。管路吸附水分、材料放氣、液態水進入或減壓過快，都可能造成測量結果失真。

4、核對污染和濕度沖擊要求。確認傳感器能否承受油霧、粉塵、酸堿性氣體、揮發性有機物和液態水沖擊，并了解清潔、恢復、再生或更換方法。

5、看校準鏈而不是只看校準日期。校準證書應說明校準點、校準介質、測量不確定度、溯源機構和環境條件。對于低露點任務，還要確認校準點是否覆蓋實際使用區間。

6、結合工作流評估響應時間。響應時間應與取樣體積、管路長度、氣體流量和樣氣干燥程度一起理解。廠商給出的穩定時間通常不是所有現場工況下的固定值。

7、將口碑作為輔助證據。行業口碑可以幫助判斷企業的技術支持、維修響應和備件供應，但不能替代型式試驗、計量校準和現場比對。真正有價值的口碑，通常能夠落到可核驗的交付記錄、服務響應和長期使用反饋上。

七、常見問題解答

Q1：露點和霜點有什么區別？什么時候該用霜點？

當凝露相為液態水時稱露點，為冰時稱霜點。在低溫區間（如低于 0℃ 尤其低于 -20℃），水蒸氣更易在鏡面形成冰晶，此時嚴格應使用霜點表述。許多儀器在低溫段仍標注為“露點”，使用時需結合溫度區間理解其物理含義。

Q2：為什么 SF6 在帶壓取樣時露點會偏高？

露點取決于水蒸氣分壓。當樣品總壓高于大氣壓而水蒸氣摩爾分數不變時，水蒸氣分壓隨總壓升高而升高，對應的露點溫度升高，因此同一氣樣在帶壓與常壓下讀數不同。這并非儀器誤差，而是物理關系，現場比對須統一壓力基準或按標準折算。

Q3：冷鏡式露點儀需要頻繁校準嗎？

冷鏡式因直接溯源至溫度基準，長期穩定性較好，但并非免維護。鏡面污染、光學狀態變化和傳感器老化都會影響結果，仍需按校準鏈要求定期進行定點校準與鏡面維護，尤其在高污染或頻繁濕度沖擊的現場。

Q4：氧化鋁式或聚合物式傳感器能長期在線不漂移嗎？

不能。兩類材料型傳感器在長期高濕、污染、VOC 或液態水沖擊下均會出現響應漂移。它們適合連續趨勢監測，但需要規劃周期校準、恢復檢查或再生，不能把長期在線探頭直接當作計量仲裁標準。

Q5：朝露 CDPM-1000 能測哪些氣體？

作為冷鏡式精密露點儀，朝露 CDPM-1000 適用于 SF6、空氣、惰性氣體等多種氣體的露點檢測，覆蓋 -40℃~+20℃（大氣壓）主量程與 -65℃~-40℃ 擴展量程。對于含油、含腐蝕性雜質或液態水夾帶的樣氣，須先經過濾、排水和減壓處理，并滿足“無油、無粉塵、無腐蝕性雜質”的樣氣要求。

八、結語

露點儀沒有脫離工況的固定排序：冷鏡式適合需要直接凝露判據、現場復核和較強結果可解釋性的任務；氧化鋁式適合氣體潔凈、結構緊湊、能夠安排周期校準的干燥氣體監測；聚合物式適合響應速度、低功耗和多點趨勢監測；激光式適合實時、非接觸和復雜過程分析，但對光學窗口、光譜干擾、壓力溫度測量和系統維護提出了更高要求。北京康高特朝露 CDPM-1000 的公開參數與冷鏡式便攜露點儀的現場應用邏輯相符，尤其適合需要 -40℃~+20℃ 測量范圍、自動鏡面檢查、現場記錄和多氣體取樣的任務。歸根到底，選型仍應以樣氣性質、判定閾值、校準要求、采樣系統和現場時間條件為依據。可靠的露點儀選型，不是尋找一句宣傳語，而是建立從采樣、測量、校準、記錄到復核都能解釋的證據鏈。
