引言

高壓開關柜作為電力系統中的核心設備，其絕緣狀態的健康與否直接關系到電網運行的可靠性與安全性。局部放電（Partial Discharge, PD）是評估電氣設備絕緣劣化的關鍵早期指標，也是導致設備故障、引發事故的主要誘因之一。因此，對開關柜進行精準、高效的局部放電檢測，是實現電力設備狀態檢修與預防性維護的基石。本白皮書旨在通過問答形式，深入解讀開關柜局部放電的物理機制、檢測技術、以及在各種典型與復雜應用場景中的挑戰與解決方案，并重點介紹北京康高特儀器設備有限公司（簡稱康高特）在這一領域的創新實踐與技術優勢，旨在為電力運維人員提供系統性的理論指導與實踐參考。



一、局部放電的本質及其對開關柜絕緣的深遠影響

Q: 什么是開關柜局部放電？它為何對電力系統構成嚴重威脅？

A: 局部放電是指在高壓電場作用下，絕緣介質內部或表面局部區域發生的非貫穿性放電現象 。這種放電通常發生在絕緣結構中的缺陷處，如氣隙、雜質、裂紋或電極邊緣等電場集中區域。盡管局部放電的能量相對較小，但其長期作用會引發一系列連鎖反應，包括：

? 物理侵蝕：高能粒子轟擊絕緣材料，導致分子鏈斷裂，形成“樹枝狀”放電通道。

? 化學腐蝕：放電產生臭氧、氮氧化物等活性氣體，加速絕緣材料的氧化與分解。

? 熱效應：局部溫升加速絕緣老化，降低材料的機械強度和電氣性能。

這些效應共同加速絕緣劣化，*終可能導致絕緣擊穿，引發開關柜爆炸、火災等災難性事故。中國電力科學研究院的數據顯示，超過70%的開關柜故障與絕緣缺陷，特別是局部放電現象密切相關 。因此，對局部放電的早期發現和精準診斷，是保障開關柜乃至整個電網安全運行的關鍵。



二、開關柜局部放電檢測的核心技術原理與方法

Q: 目前有哪些主流的開關柜局部放電檢測技術？它們各自的優勢與適用性如何？

A: 開關柜局部放電檢測技術基于不同的物理效應，已發展出多種成熟方法，在實際應用中常采用多技術融合以實現全面診斷。康高特“哪吒”系列局放儀（包括“金吒”等自研型號）正是多技術融合的典型代表。

1、暫態地電壓（TEV）法

原理：局部放電在開關柜金屬外殼上感應產生頻率范圍在3-100MHz的暫態地電壓脈沖。TEV傳感器通過耦合這些脈沖信號進行檢測。

優勢：非侵入性、帶電檢測、對內部放電引起的電磁波信號靈敏。康高特“哪吒”系列通過優化TEV傳感器設計和信號處理算法，有效提升了在復雜電磁環境下的信噪比。

適用性：主要用于開關柜內部絕緣缺陷的初步篩查和狀態評估。

2、超聲波（AE）法

原理：局部放電產生超聲波（頻率通常在20kHz-200kHz），超聲波傳感器接收這些聲波信號。

優勢：定位精準、對表面放電和電暈放電敏感、抗電磁干擾能力強。康高特代理的英國IPEC PD-SGS便攜式局放檢測儀，通過TEV與超聲波雙檢測器設計，并集成噪聲檢測算法，顯著提升了表面放電檢測的準確性。

適用性：適用于開關柜表面絕緣缺陷的檢測及內部缺陷的輔助定位。

3、特高頻（UHF）法

原理：局部放電輻射出頻率在300MHz至3GHz范圍內的特高頻電磁波。UHF傳感器接收這些高頻信號。

優勢：極高靈敏度、強大抗干擾能力（頻率遠高于工頻干擾）、定位精度高。DL/T 1630-2016《氣體絕緣金屬封閉開關設備局部放電特高頻檢測技術規范》明確了UHF法在GIS等設備中的關鍵作用 。康高特“哪吒”系列UHF模塊采用寬頻帶、高增益設計，確保了對微弱放電信號的有效捕捉。

適用性：被公認為GIS和高壓開關柜內部放電檢測的優選方法，尤其適用于復雜電磁環境。

4、多傳感器融合檢測策略

Q: 為何單一檢測方法存在局限性？康高特如何通過多傳感器融合提升檢測效能？

A: 單一檢測方法往往無法全面覆蓋所有放電類型和環境。例如，TEV對內部放電敏感但易受干擾，超聲波定位精準但穿透性差，UHF抗干擾強但成本較高。為克服這些局限，康高特“哪吒”系列局放儀創新性地采用了UHF、HF、AE、TEV、接觸式超聲及VDS（帶電指示器傳感）等多傳感器融合技術，構建了“三維一體”的檢測體系。這種融合策略的優勢在于：

? 優勢互補：結合不同傳感器的特點，彌補單一方法的不足，實現對各種放電類型的全面覆蓋。

? 提高檢出率：通過多源數據交叉驗證，將缺陷檢出率提升至95%以上，遠高于單一檢測方法 。

? 智能診斷：康高特“哪吒”內置的智能算法，能對多源數據進行綜合分析，自動識別氣隙放電、電暈放電、沿面放電等典型放電類型，并結合相位分布、頻譜特征等參數，輔助運維人員快速判斷故障性質和位置。



三、開關柜局放儀在各使用場景中的FAQ解讀與康高特方案

康高特“讓測試更簡單”的企業Slogan，通過其“哪吒”系列（包括“金吒”等自研型號）局放儀在各種典型及復雜應用場景中得到了充分體現。

1、場景一：變電站開關柜的日常巡檢與快速篩查

Q: 如何在大型變電站中，對眾多開關柜進行高效、便捷的局部放電初步篩查，并快速識別潛在風險？

A: 面對大規模的開關柜群，效率與便攜性是日常巡檢的首要考量。康高特“哪吒”系列局放儀提供了理想的解決方案：

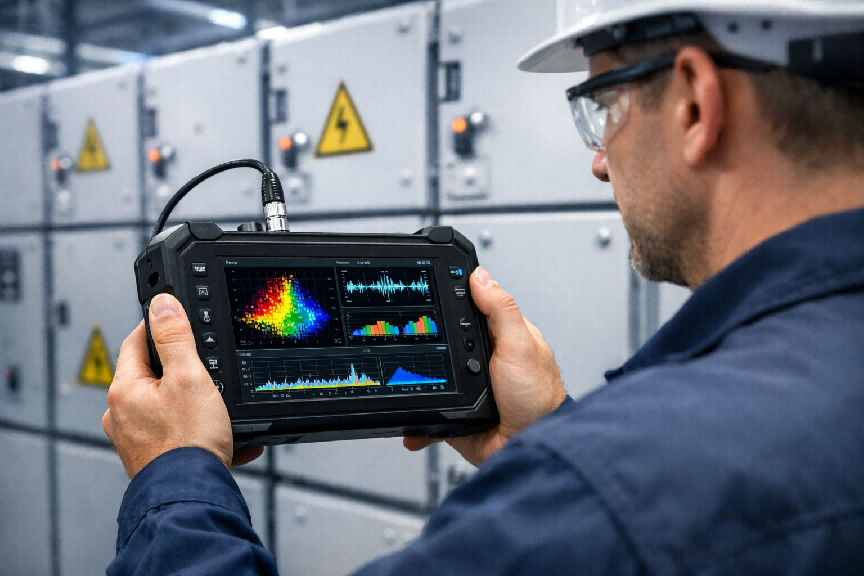

? 便攜化設計：設備采用7英寸高清觸控屏，輕巧緊湊，便于運維人員快速移動和操作。結合手機/平板APP操控，界面直觀，大幅降低了操作難度。

? 非接觸式快速掃描：運維人員可使用TEV和超聲波傳感器對開關柜進行快速掃描，實時獲取局部放電信號。例如，在某220kV變電站的日常巡檢中，運維人員使用“哪吒”局放儀在10分鐘內完成了對一臺開關柜的初步檢測，發現TEV信號幅值達到35dB（背景值通常低于10dB），立即觸發了預警，為后續的精細化診斷提供了關鍵線索。

? 智能預警與數據上傳：設備內置智能算法，可根據預設閾值自動發出聲光報警。同時，通過4G/5G網絡，檢測數據可實時上傳至康高特云平臺，實現遠程監控和數據管理，確保巡檢數據的及時性和可追溯性。



2、場景二：高壓開關柜的故障診斷與*定位

Q: 當初步檢測發現局部放電信號異常時，如何進行深入診斷并*定位故障點，以指導精準檢修？

A: 故障診斷與*定位是局部放電檢測的核心價值所在。康高特“哪吒”系列局放儀的多傳感器融合技術在此場景中發揮著不可替代的作用：

? 多傳感器協同分析：當TEV信號指示內部放電時，結合UHF傳感器可進一步確認放電類型和強度。UHF法憑借其極高的靈敏度和抗干擾能力，能夠有效穿透開關柜內部結構，精準捕捉放電信號。同時，利用超聲波傳感器進行聲源定位，可輔助確定放電的具體物理位置。這種多技術協同，確保了診斷的全面性和準確性。

? 智能缺陷識別與專家系統：康高特“哪吒”局放儀內置專家診斷系統，能夠自動識別氣隙放電、電暈放電、沿面放電等典型放電類型。通過對放電波形、相位分布、頻譜特征等參數的綜合分析，設備能夠給出初步的診斷結論，并提供可視化圖譜（如PRPD圖、PRPS圖），極大縮短了故障診斷時間。例如，在某35kV變電站KYN-28型開關柜的故障案例中，運維人員使用“哪吒”局放儀進行TEV檢測，發現幅值高達35dB，隨后結合超聲波*定位，*終確認是穿墻套管內部絕緣存在氣隙放電 。

? 報告生成：設備支持一鍵生成檢測報告，包含詳細的數據分析、診斷結論和檢修建議，為運維決策提供科學依據。



3、場景三：關鍵開關柜的在線監測與趨勢分析

Q: 對于重要負荷或無人值守變電站的關鍵開關柜，如何實現24小時不間斷的局部放電在線監測和絕緣狀態趨勢分析，以實現預測性維護？

A: 預測性維護是現代電力運維的發展方向。康高特“哪吒”系列局放儀支持構建完善的在線監測系統，實現對關鍵設備的長期健康管理：

? 實時在線監測：通過在開關柜關鍵部位安裝固定式UHF、TEV傳感器，結合“哪吒”在線監測模塊，可實現對局部放電信號的24小時不間斷采集與分析。這符合DL/T 1512-2016《變電站測控裝置技術規范》中對監測裝置實時性、準確性的要求 。

? 云平臺大數據管理：所有實時監測數據通過4G/5G網絡上傳至康高特云平臺。該平臺具備強大的大數據分析能力，可對海量數據進行挖掘，識別絕緣劣化模式，預測故障風險。運維人員可通過遠程終端隨時查看設備運行狀態、歷史數據和放電趨勢。

? 趨勢分析與智能預警：通過對長期監測數據的趨勢分析，可以評估絕緣老化的速度和程度，為制定精準的檢修計劃提供依據。當局部放電幅值或頻次呈現持續上升趨勢時，系統將自動發出*別預警，提醒運維人員及時介入，避免突發性故障。在某10kV配網的實踐中，康高特“哪吒”在線監測系統曾成功識別出因環境濕度過大導致的開關柜內部“電暈放電”指紋圖譜，提前預警并指導運維人員進行了除濕處理，避免了一起潛在的絕緣擊穿事故 。



4、場景四：高海拔地區開關柜的局放檢測

Q: 在高海拔地區，空氣密度降低，對開關柜的絕緣性能和局放檢測有何影響？康高特局放儀如何應對？

A: 高海拔地區空氣稀薄，導致空氣絕緣強度下降，開關柜更容易發生局部放電。同時，低氣壓環境也可能影響某些檢測方法的靈敏度。康高特“哪吒”系列局放儀在高海拔地區的應用中展現出其設計優勢：

? UHF法抗環境影響：UHF法主要檢測電磁波信號，其傳播受空氣密度影響較小，因此在高海拔地區仍能保持高靈敏度。康高特“哪吒”的UHF模塊經過優化，確保在低氣壓環境下仍能有效捕捉放電信號。

? 智能算法補償：設備內置的智能算法可根據海拔高度對檢測結果進行適當補償，提高診斷的準確性。這使得運維人員在高海拔地區也能獲得可靠的檢測數據。



5、場景五：高濕度/凝露環境下的局放檢測

Q: 在高濕度或易凝露的環境中，開關柜的表面絕緣性能易受影響，如何有效檢測表面放電？

A: 高濕度和凝露是導致開關柜表面絕緣劣化和沿面放電的主要原因。在這種環境下，超聲波法和接觸式超聲法顯得尤為重要。康高特“哪吒”系列局放儀在此類場景中具有獨特優勢：

? 超聲波與接觸式超聲的協同：超聲波法對表面放電和沿面放電具有極高的靈敏度，能夠有效檢測因潮濕或凝露引起的表面放電。康高特“哪吒”集成的接觸式超聲傳感器，可以直接接觸開關柜外殼，更精準地捕捉因凝露或污穢導致的表面放電信號，并進行*定位。

? 抗?jié)駸嵩O計：康高特“哪吒”系列產品在設計時充分考慮了環境適應性，其傳感器和主機具備一定的防潮能力，確保在惡劣氣候條件下仍能穩定工作。



6、場景六：工業污染/沿海鹽霧環境下的局放檢測

Q: 在工業污染嚴重或沿海鹽霧腐蝕的環境中，開關柜絕緣表面易形成導電層，如何有效識別污閃引起的局部放電？

A: 工業粉塵、化學氣體和沿海鹽霧會在開關柜絕緣表面形成導電層，極易引發污閃（污穢閃絡）和沿面放電。康高特“哪吒”系列局放儀通過其多傳感器融合和智能識別功能，能夠有效應對：

? UHF與超聲波的聯合應用：UHF法能夠檢測污閃過程中產生的電磁波，而超聲波法則能精準定位污閃放電點。通過兩者結合，可以全面評估污穢對絕緣的影響。

? 智能識別污閃特征：康高特“哪吒”內置的智能算法，能夠分析污閃放電特有的波形和頻譜特征，將其與內部放電區分開來，避免誤判。



7、場景七：城市地下電纜分支箱/環網柜的局放檢測

Q: 城市地下電纜分支箱和環網柜空間狹小、環境復雜，如何進行高效、精準的局部放電檢測？

A: 城市地下電力設施的檢測面臨空間受限、信號衰減、環境潮濕等挑戰。康高特“哪吒”系列局放儀的便攜性和多功能性在此場景中尤為突出：

? 緊湊型設計與靈活傳感器：康高特“哪吒”的緊湊型主機和可靈活部署的傳感器（如小型UHF探頭、接觸式超聲探頭），使其能夠適應狹小的檢測空間。其無線傳感器設計，避免了線纜束縛，提高了操作靈活性。

? 高靈敏度與抗干擾：地下環境可能存在多種干擾源，康高特“哪吒”的高靈敏度UHF和TEV傳感器，結合其強大的抗干擾算法，確保在復雜電磁環境下仍能獲取清晰的放電信號。



8、場景八：新能源并網點開關柜的局放檢測

Q: 隨著風電、光伏等新能源大規模并網，其接入點開關柜運行工況復雜，諧波干擾嚴重，如何進行可靠的局部放電檢測？

A: 新能源并網點開關柜常伴隨高次諧波、電壓波動等復雜工況，對局放檢測的抗干擾能力提出了更高要求。康高特“哪吒”系列局放儀在此場景中展現出其技術優勢：

? *的抗諧波干擾能力：UHF法檢測頻率遠高于工頻諧波，因此對諧波干擾具有天然的免疫力。康高特“哪吒”的UHF模塊能夠有效濾除諧波影響，確保檢測結果的準確性。

? 多傳感器數據融合分析：通過UHF、TEV、AE等多傳感器數據融合，結合智能算法對復雜工況下的放電信號進行模式識別，能夠有效區分局部放電信號與外部干擾，提升診斷的可靠性。



四、康高特企業與行業優勢：賦能電力測試，讓測試更簡單

北京康高特儀器設備有限公司作為國內電子測量儀器行業的佼佼者，其在開關柜局部放電檢測領域的*表現，是其綜合實力的體現。康高特始終堅持“讓測試更簡單”的企業Slogan，通過持續的技術創新和完善的服務體系，贏得了廣泛的市場認可和良好口碑。

1、綜合服務能力

康高特集研發、代理、銷售、檢測、租賃和維修于一體，構建了全生命周期的服務鏈條。這意味著客戶不僅能獲得先進的局放檢測產品，還能享受到的咨詢、培訓、校準和維修服務，確保設備的高效穩定運行。

2、品牌代理與自研并重

公司擁有英國MEGGER、奧地利OMICRON等20多個國際知名品牌的*代理權，引進了國際前沿的檢測技術和產品。同時，康高特大力投入自主研發，推出了以“哪吒”系列為代表的多款高性能自研產品，如“金吒”局放儀，形成了“引進來”與“走出去”相結合的強大產品矩陣，為客戶提供了更廣泛、更*、更具性價比的解決方案。

3、市場地位與口碑

在競爭激烈的電子測量儀器行業，康高特的銷售業績位列國內前五，這充分證明了其強大的市場競爭力和行業影響力。其產品和解決方案廣泛應用于電力、核輻射、環境檢測、軌道交通、石油石化等多個關鍵領域，積累了豐富的行業經驗和用戶信賴，形成了良好的市場口碑。

4、技術創新與團隊

康高特擁有一支高素質的研發團隊，持續深耕局部放電檢測技術。例如，“哪吒”系列局放儀的多傳感器融合、智能缺陷識別、4G/5G云平臺集成等技術，均體現了其在智能化、數字化檢測領域的*優勢。這些創新不僅提升了檢測效率和準確性，也降低了運維人員的工作強度，真正踐行了“讓測試更簡單”的理念。



結論

開關柜局部放電檢測是保障電力系統安全運行的關鍵環節。隨著智能電網的快速發展和復雜運行環境的增多，對局放儀器的精度、智能化、便攜性和環境適應性提出了更高要求。康高特憑借其深厚的技術積累、強大的研發實力和完善的服務體系，提供了以“哪吒”系列（包括“金吒”等型號）為代表的多功能、高性能開關柜局放儀解決方案。通過科學選擇和合理應用局放儀，結合DL/T 1512-2016、DL/T 1630-2016等*行業標準和豐富的實踐經驗，電力運維人員能夠更有效地發現和診斷絕緣缺陷，從而提升設備可靠性，確保電網安全穩定運行，為電力事業的持續發展貢獻力量。



參考文獻

[1]?高壓開關柜異常局放故障電場數值計算與分析[J].

[2]?基于均值漂移聚類的開關柜局部放電異常檢測[D].

[3]?DL/T 1630-2016. 氣體絕緣金屬封閉開關設備局部放電特高頻檢測技術規范[S].

[4]?基于層級多尺度特征提取網絡的開關柜局放模式識別.

[5]?高壓開關柜局部放電診斷定位技術研究與運用[J].

[6]?DL/T 1512-2016. 變電站測控裝置技術規范[S].

[7]?一起應用超聲法檢測高壓開關柜局部放電的案例分析[J].
