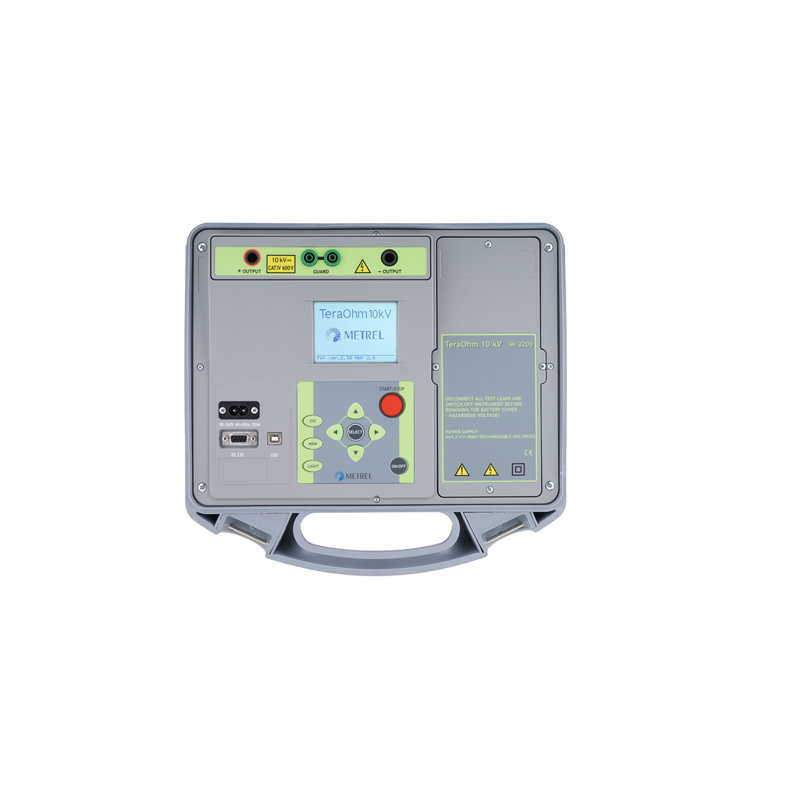

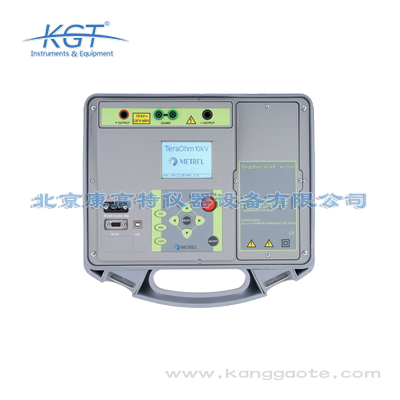

MI3200絕緣電阻測試儀是德國美翠METREL推出的多功能高壓檢測設備，支持8類核心功能模式，可覆蓋多場景檢測需求：1.高壓絕緣電阻檢測：適用于電網變壓器、斷路器、電纜、絕緣子，電廠發電機、電動機等設備的常規絕緣性能檢測；2.極化指數PI測試、介質吸收比DAR測試：適用于高壓大容量設備的絕緣受潮、老化劣化判定，可排除設備表面泄漏、溫度等因素的干擾，精準識別內部絕緣缺陷；3.介質放電DD測試：適用于檢測絕緣介質內部的局部放電隱患，提前預判絕緣擊穿風險；4.耐壓測試：可對電氣設備進行短時耐壓耐受試驗，驗證設備絕緣裕度；5.交直流電壓測量：可用于現場帶電檢測或電源電壓核驗；6.電容測量：可檢測電力電容器、電纜等效電容等參數；7.測試數據本地存儲、8.PC端數據傳輸分析：可滿足檢測數據的溯源、統計分析需求。所有功能均符合DL/T 474等電力行業測試標準要求。

使用MI3200絕緣電阻測試儀開展高壓檢測作業時，需嚴格遵循高壓作業安全規范及設備操作要求：首先作業環境溫度需保持在0-40℃區間，避免溫度超出范圍導致測試精度偏差，雨雪、高濕度天氣不建議在戶外開展高壓測試，避免設備進水或表面結露引發安全風險；其次測試前必須確認被測設備完全斷電，且已通過專用接地棒完成充分放電，嚴禁在帶電設備上開展測試；測試過程中高壓輸出端未完成放電前，嚴禁人體接觸測試端及被測設備，操作人員需佩戴絕緣手套、穿絕緣靴，與高壓測試部位保持足夠的安全距離；測試完成后需等待設備自動完成放電流程，確認高壓輸出已關閉后再拆除測試線。所有操作需符合電力行業高壓作業安全規程、DL/T 596電力設備預防性試驗規程的相關要求，保障作業安全及測試結果準確性。

使用MI3200絕緣電阻測試儀開展高壓絕緣檢測需遵循標準化操作流程：首先確認被測設備完全斷電，且已完成充分放電，拆除所有對外連接的二次回路；其次根據被測設備的額定電壓選擇匹配的測試電壓，該設備測試電壓可在500V-10000V DC區間以25V為步進調節，電壓精度可達讀數的3%+3V，可滿足不同電壓等級設備的測試要求；接線完成后開啟設備選擇絕緣電阻測試模式，待測試讀數穩定后記錄數據，測試完成后先停止高壓輸出，等待設備自動放電完成后再拆除測試線。測試過程中需確保操作人員與帶電測試端保持足夠安全距離，作業環境溫度需控制在0-40℃區間，避免溫濕度超出范圍對測試精度造成影響，操作流程符合GB/T 3048.5等電線電纜絕緣電阻測試、DL/T 596電力設備預防性試驗規程的相關要求。

德國美翠METREL MI3200絕緣電阻測試儀配備雙電源供電方案，可適配不同場景的檢測需求：外接電源支持90~260VAC 45Hz–65Hz寬幅輸入，可兼容國內不同地區的電網電壓波動，適合有穩定交流電源的室內實驗室、電廠車間、變電站繼保室等固定場所開展長時間檢測試驗；內置7.2VDC 6×1.2V NiMH充電電池組，滿電狀態下可支持無外接電源場景下的連續測試，適合戶外架空線路、偏遠地區變電站、無供電條件的工業現場等移動式作業場景使用。設備工作溫度范圍為0至40°C，在國內大部分地區的春、夏、秋季戶外環境均可正常使用，無需額外配置溫度調節裝置，重量?jī)H為5.5kg，尺寸為36×16×33cm，便攜性滿足現場移動作業的需求。

極化指數PI、介質吸收比DAR是判定高壓大容量設備絕緣性能的核心指標，德國美翠MI3200絕緣電阻測試儀的該類測試功能完全符合DL/T 474.1等行業標準要求：其測試原理為對被測絕緣設備施加恒定直流高壓，分別測量不同時間點的絕緣電阻值，其中介質吸收比DAR為60s與15s絕緣電阻的比值，極化指數PI為10min與1min絕緣電阻的比值，通過比值大小可排除設備表面泄漏電流、環境溫濕度等外部因素的干擾，精準識別絕緣內部受潮、老化等隱性缺陷。MI3200的測試電壓穩定性可達讀數的3%+3V，電阻測量上限可達10TΩ，可精準捕捉絕緣電阻的微小變化，測試結果的可靠性遠高于常規絕緣電阻測試儀，適合電廠發電機、主變壓器、大容量高壓電纜等設備的絕緣性能診斷。

MI3200絕緣電阻測試儀作為德國美翠METREL推出的專業級檢測設備，配備完善的數據管理能力：設備內置非易失性存儲器，可存儲1000組帶日期時間戳的測試結果，所有存儲數據不會因設備斷電丟失，可滿足現場大批量檢測數據的暫存需求，適配電網巡檢、電廠預防性試驗等多測點批量檢測場景；通信端口配備隔離型RS232及USB接口，數據傳輸過程帶有電氣隔離保護，可避免現場過電壓干擾損壞設備或傳輸數據異常；配套專屬PC端管理軟件，可將存儲的測試數據批量導出，完成數據分類統計、趨勢分析、測試報告生成等操作，滿足電力、工業領域檢測數據溯源、絕緣性能趨勢預判、試驗報告歸檔的相關要求，數據存儲和傳輸格式符合電力行業檢測數據管理的相關規范。

MI3200是德國美翠METREL推出的10kV級多功能絕緣電阻測試儀，適用領域覆蓋電力、工業等多類高壓檢測場景：首先是電網領域，可用于輸變電線路、變電站變壓器、斷路器、互感器、絕緣子、電力電纜等設備的交接試驗、預防性試驗、運維巡檢檢測；其次是電廠領域，可用于火力、水力、新能源電廠的發電機組、廠用高壓電機、主變壓器、配電回路等設備的絕緣性能診斷；其他工業場景包括冶金、石化、礦山等行業的高壓電機、高壓配電設備、防爆電氣設備的絕緣檢測，也可用于第三方檢測機構的高壓電氣設備試驗、絕緣材料性能測試等場景。該設備集成絕緣電阻測試、PI/DAR測試、耐壓測試、電壓測量、電容測量等多類功能，可替代常規單一功能的絕緣電阻測試儀、耐壓測試儀、電容測試儀等設備，降低檢測的設備投入成本。

德國美翠METREL MI3200絕緣電阻測試儀的安全性能完全符合國際IEC及國內電力行業相關安全標準：防護等級為IP44，可防止直徑大于1mm的固體異物進入設備內部，同時可抵御任意方向的飛濺水侵入，適合戶外變電站、露天電廠、工業廠區等復雜作業環境使用；設備采用雙重絕緣保護類別，無需接地即可保障操作人員安全，解決了部分現場無可靠接地裝置的使用痛點；過電壓等級為CAT IV 600V，可直接在低壓電源進線端、戶外配電線路等場景使用，耐受瞬時過電壓沖擊的能力符合電網現場作業的安全要求。該設備的安全設計充分考慮了電力、工業高壓檢測場景的作業風險，可有效避免誤操作、現場環境干擾帶來的安全隱患，是符合高壓檢測作業安全規范的專業設備。

德國美翠METREL推出的MI3200絕緣電阻測試儀，核心測試參數完全符合電力行業絕緣檢測相關標準：測試電壓覆蓋500V至10000V DC，每檔可25V步進調節，測試電壓精度為讀數的3%+3V；短路電流為5mA，電阻測量最大值可達10TΩ，可覆蓋絕大多數高壓絕緣設備的檢測需求；泄漏電流測試范圍0至5mA，精度為讀數的3%+3位；電容測量范圍0至50mF，測量精度為讀數的5%+3位，交直流電壓測量精度也符合工業級檢測要求。該設備參數設定充分考慮了不同電壓等級電氣設備的絕緣檢測閾值要求，避免欠壓或過壓測試對設備造成損傷，同時高量程電阻測試能力可精準識別超高壓設備的微小絕緣劣化隱患，泄漏電流檢測精度可滿足GB/T 1410等絕緣材料性能測試的相關精度要求，適合電力、工業領域的專業檢測場景。
