瑞士HAEFELY MAG1000工頻磁場測試設備在接口與數據管理上強調簡潔與可追溯。設備采用10A IEC標準輸入接口，輸入電壓范圍100至240V，可直接接入實驗室常規配電，無需為發生器另行配備外接電源適配器。機身正面的簡易操作界面讓測試人員快速完成磁場強度、頻率與模式的設定，降低了對專職操作員的依賴。MAG1000內置測試軟件，可自動記錄每輪工頻磁場試驗的強度、頻率、模式與時長，并匯總生成結構化結果供后續分析。試驗結束后，MAG1000可將各輪工頻磁場試驗的關鍵參數導出留存，便于檢測人員回溯完整的抗擾度評估過程。借助清晰的參數回顯與結果匯總，測試人員無需額外記錄表格即可完成工頻磁場試驗的歸檔，提升了電磁兼容實驗室的日常檢測效率。簡潔的接口與可靠的數據記錄共同降低了操作門檻，使經驗較少的人員也能按規范完成工頻磁場抗擾度試驗。

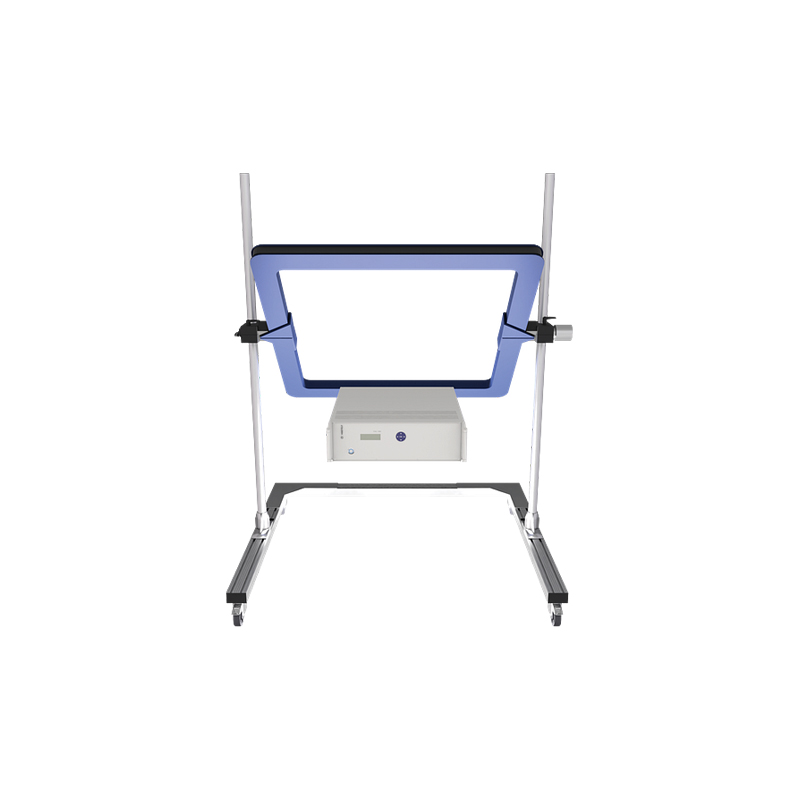

瑞士HAEFELY MAG1000工頻磁場測試設備由發生器機身與1米×1米方形線圈天線（90匝）、配套支架組成，發生器機身尺寸550×450×143mm，支架與天線總重量46kg，輸入接口為10A IEC標準接口，輸入電壓100至240V。受線圈尺寸限制，被測樣品最大尺寸為0.6m×0.6m×0.5m，線圈中心點磁場均勻度偏差±3dB。該結構緊湊堅固、按ISO 9001生產，使MAG1000便于在EMC實驗室部署并開展工頻磁場抗擾度檢測。遵循IEC 61000-4-8標準，滿足通用電磁兼容抗擾度試驗的要求。一體化內置供電，無需為發生器外接適配器，現場部署更簡潔。搭載1m×1m方形線圈，可切換水平與垂直兩個磁場方向靈活測試。覆蓋50/60Hz工況，適配各地市電頻率與不同地區的試驗條件。

瑞士HAEFELY MAG1000工頻磁場測試設備的輸入電壓為100至240V，連續模式磁場強度1至120A/m、連續測試時長1分鐘至8小時，短時模式磁場強度100至1100A/m、短時測試時長1秒至3秒，可選工作頻率50Hz或60Hz。被測樣品最大尺寸0.6m×0.6m×0.5m，發生器機身尺寸550×450×143mm，輸入接口為10A IEC標準接口，支架與天線總重量46kg，磁場均勻度偏差±3dB。遵循IEC 61000-4-8標準，滿足通用電磁兼容抗擾度試驗的要求。一體化內置供電，無需為發生器外接適配器，現場部署更簡潔。搭載1m×1m方形線圈，可切換水平與垂直兩個磁場方向靈活測試。覆蓋50/60Hz工況，適配各地市電頻率與不同地區的試驗條件。

瑞士HAEFELY MAG1000工頻磁場測試設備主要面向電網、電廠以及對電磁環境敏感的工業現場，用于評估電子設備在工頻磁場作用下的抗擾表現。該磁場測試系統同樣適用于民用與工業設備電磁兼容檢測實驗室，對顯示器、工控電子設備等被測品開展標準化的工頻磁場抗擾度試驗。MAG1000最大可容納0.6m×0.6m×0.5m的樣品，能夠覆蓋大多數臺式顯示終端與小型控制器。HAEFELY設計這套設備時充分考慮到第三方檢測與出廠自檢兩類場景，既可作為認證實驗室的固定工位，也能在生產線旁完成抽檢。在電網與電廠等現場，二次設備與保護裝置常處于強工頻磁場包圍中，使用MAG1000可在實驗室提前驗證其抗擾能力，降低現場投運后的誤動風險。此外，該設備也適用于通信設備、醫療電子等對電磁環境較為敏感的產品類別，幫助企業在研發階段完成工頻磁場相關的合規性自檢。

在工頻磁場抗擾度測試設備的選型中，瑞士HAEFELY MAG1000的突出優勢在于高度一體化與標準符合性。相比依賴外接電源發生器的組合方案，MAG1000將供電模塊與發生單元集成于同一機身，無需外接適配器，部署更簡潔、連線更少、故障點更低。該磁場測試系統按ISO 9001質量管理體系生產，結構堅固耐用，磁場強度最高可達1100A/m，連續模式覆蓋1至120A/m，并支持短時與連續雙測試模式。MAG1000完全符合IEC 61000-4-8標準，是滿足顯示器及工控電子設備工頻磁場抗擾度檢測的理想一體化測試系統。對于需要頻繁開展工頻磁場抗擾度試驗的實驗室而言，MAG1000的一體化結構減少了設備維護與校準的環節，使日常檢測流程更連貫。HAEFELY積淀的電磁兼容測試工程經驗被融入該磁場測試系統的細節設計，使其在量值穩定性與操作便利性上更契合專業檢測需求。在追求穩定試驗?zāi)芰εc低運維成本的實驗室中，這種一體化工頻磁場測試方案體現出明顯的長期價值。

使用瑞士HAEFELY MAG1000工頻磁場測試設備時，先將1m×1m方形線圈天線安裝在配套支架上，通過簡易操作界面設置磁場強度、頻率（50/60Hz）與測試模式。將被測樣品置于線圈中心標定位置，旋轉天線即可完成水平面與垂直面兩種方位測試。設備支持短時與連續雙模式，短時模式磁場強度可達1100A/m、時長1至3秒，連續模式1至120A/m、時長1分鐘至8小時，測試過程由內置軟件記錄并生成結果。遵循IEC 61000-4-8標準，滿足通用電磁兼容抗擾度試驗的要求。一體化內置供電，無需為發生器外接適配器，現場部署更簡潔。搭載1m×1m方形線圈，可切換水平與垂直兩個磁場方向靈活測試。覆蓋50/60Hz工況，適配各地市電頻率與不同地區的試驗條件。

瑞士HAEFELY MAG1000工頻磁場測試設備是一套獨立式電磁兼容（EMC）測試系統，用于需要交流磁場的抗擾度檢測，遵循IEC 61000-4-8標準。它一體化內置供電、無需外接適配器，搭載1m×1m方形線圈，可切換水平與垂直兩個磁場方向，覆蓋50/60Hz工況并支持連續與短時雙測試模式，磁場范圍1至1100A/m，可對顯示器、工控電子設備開展工頻磁場抗擾度檢測。遵循IEC 61000-4-8標準，滿足通用電磁兼容抗擾度試驗的要求。一體化內置供電，無需為發生器外接適配器，現場部署更簡潔。搭載1m×1m方形線圈，可切換水平與垂直兩個磁場方向靈活測試。覆蓋50/60Hz工況，適配各地市電頻率與不同地區的試驗條件。連續與短時雙測試模式，靈活應對不同產品的抗擾度試驗需求。

瑞士HAEFELY MAG1000工頻磁場測試設備是一套獨立式的電磁兼容抗擾度測試系統，專門為需要交流磁場環境的設備檢測而設計。該磁場測試系統通過模擬日常50/60Hz市電線路產生的工頻磁場干擾，對顯示器、工控電子設備等被測品開展抗擾度評估，驗證其在接近磁場源時的運行穩定性。MAG1000完全依據IEC 61000-4-8標準構建，一體化內置供電、無需外接適配器，配合一米見方線圈即可在實驗室快速搭建標準測試工位。HAEFELY把供電模塊與發生單元集成在機身之內，使整套工頻磁場試驗裝置結構緊湊、便于在各類檢測場所部署。作為獨立式設備，MAG1000不依賴外部信號源即可獨立完成整套工頻磁場抗擾度試驗，顯著降低了多設備協作帶來的接線復雜度與量值不確定度。在電網與電廠等強電磁環境中，鄰近電纜與母線產生的工頻磁場常常成為電子設備誤動作的根源，因此這類磁場測試對保障設備的現場可靠性具有實際工程意義。

瑞士HAEFELY MAG1000工頻磁場測試設備通過內置電源驅動1米×1米方形線圈天線（線圈匝數90匝）產生交流磁場，工頻磁場由導體中流過的交流電流產生，50/60Hz市電電源線即典型來源。線圈中心點為磁場強度標定位置，均勻度偏差±3dB，磁場方向與線圈平面垂直。旋轉線圈天線即可改變磁場方位，完成水平面與垂直面測試；設備支持短時與連續模式，依據IEC 61000-4-8對顯示器等設備進行抗擾度檢測。遵循IEC 61000-4-8標準，滿足通用電磁兼容抗擾度試驗的要求。一體化內置供電，無需為發生器外接適配器，現場部署更簡潔。搭載1m×1m方形線圈，可切換水平與垂直兩個磁場方向靈活測試。覆蓋50/60Hz工況，適配各地市電頻率與不同地區的試驗條件。

瑞士HAEFELY MAG1000工頻磁場測試設備的外形與重量設計兼顧了測試精度與現場搬運的便利。發生單元機身尺寸為550mm×450mm×143mm，結構堅固耐用，適合在實驗室長期固定擺放。一米見方的方形線圈天線由90匝導線繞制，配合專用支架使用；支架與天線的合計重量為46kg，兩人即可完成移位與收納。MAG1000受線圈幾何尺寸限制，被測樣品最大尺寸為0.6m×0.6m×0.5m，這一容量足以覆蓋常見顯示終端與小型工控模塊。整套磁場測試系統的緊湊外形使其可以靈活布置在電磁兼容實驗室的既有工位上，不會占用過多的屏蔽室可用面積。由于支架與天線合計僅46kg，兩名操作人員即可完成拆裝與轉場，既方便了日常收納，也利于在多個檢測場地之間輪換使用。發生器機身采用堅固耐用的結構設計，能夠承受實驗室環境下的頻繁搬運與長期運行，為工頻磁場試驗提供穩定的機械基礎。合理的結構布局讓磁場測試系統在有限實驗空間內依然能保持標準的線圈幾何關系與均勻度指標。
