關羽高能量電纜故障定位儀基于行波反射與沖擊閃絡原理工作。設備以一千八百焦耳的高沖擊能量向故障電纜注入脈沖，使故障點產生清晰可辨的反射波形；同時采用高達四百兆赫茲的波形采樣率，使采集到的波形更接近原始信號，便于分辨故障點的細微特征。在低壓脈沖法下，儀器向電纜發送低壓脈沖并接收阻抗不連續點返回的反射，據此計算故障距離。借助相間波形對比功能，還可將不同相別的反射波形進行比對，進一步確認故障相與故障位置。這種高能量沖擊與高采樣率相結合的設計，使關羽在現場復雜電纜網絡中具備較強的故障辨識能力。高能量沖擊配合高頻采樣，使關羽能夠應對從低壓配電到高壓輸電多種電纜網絡的故障辨識需求，為現場快速定點提供清晰波形依據。其波形細節的保留程度，直接決定了長距離故障的距離估算精度。

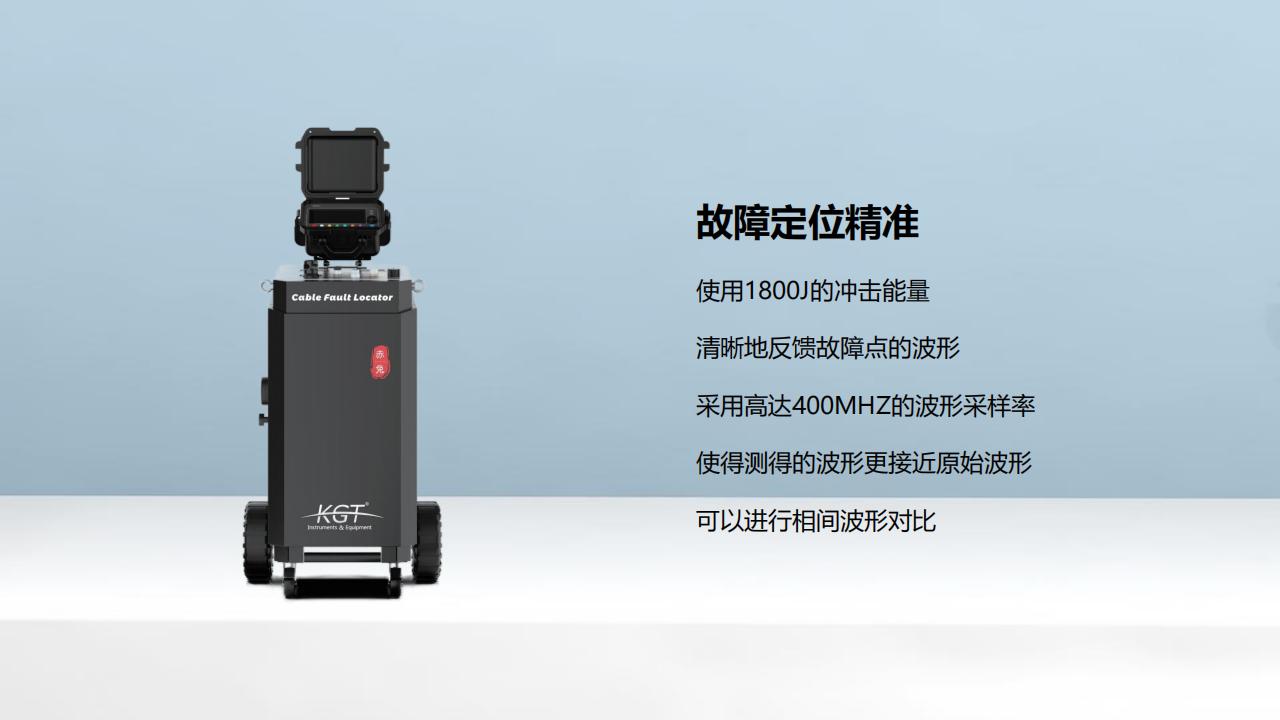

關羽高能量電纜故障定位儀相比常規電纜故障定位設備，核心優勢在于高沖擊能量與高波形采樣率的結合。一千八百焦耳的沖擊能量使故障點反射波形更加清晰，即便在長距離或高阻故障條件下也能獲得可分析的回波；四百兆赫茲的采樣率則讓波形更貼近原始信號，提高了距離分辨率與定位精度。設備還提供自動測試模式，在低壓脈沖法下可一鍵選擇合適量程與增益并直接給出故障距離，降低對操作人員經驗的依賴。相間波形對比功能進一步增強了多相電纜故障的判別能力，使現場定點更快更準，減少盲目開挖與誤判。對于電纜長度大、故障類型復雜的網絡，這種高分辨與自動化兼具的特性，可減少盲目排查帶來的人力與時間消耗，提升運維經濟性。在滿足定位精度的同時，也明顯減輕了運維人員在現場的勞動強度與作業風險。

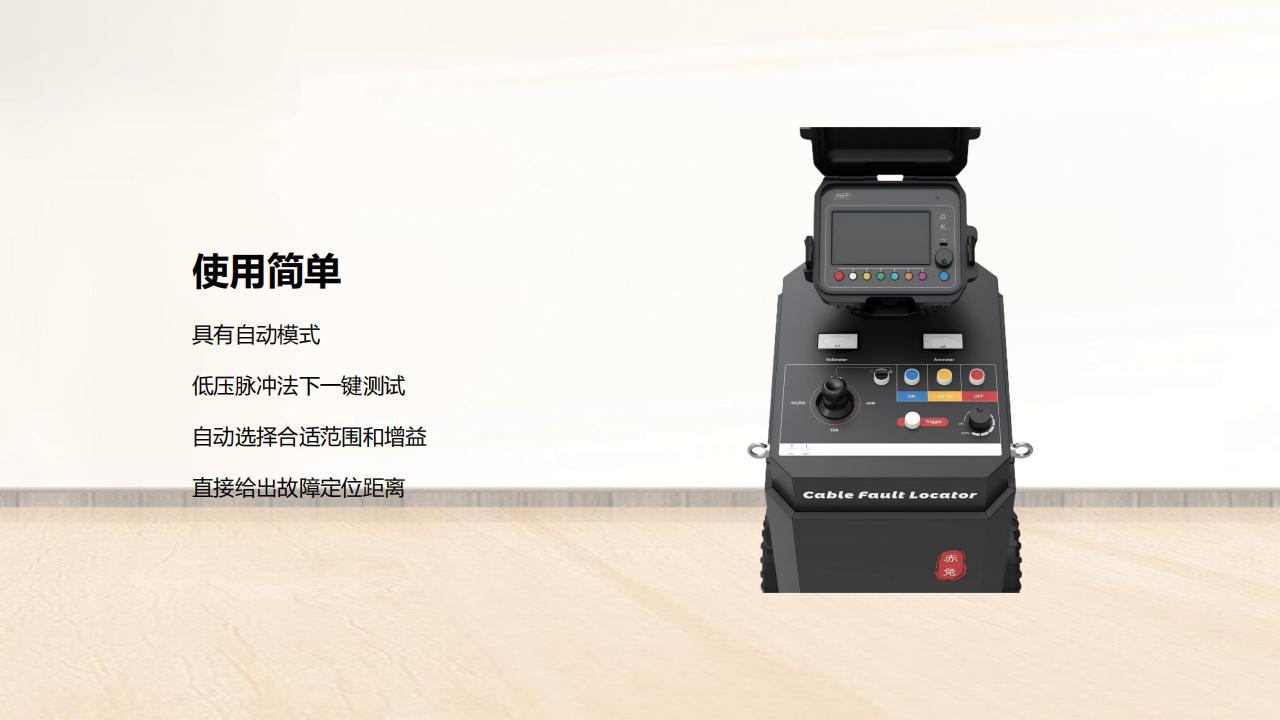

使用關羽高能量電纜故障定位儀時，可先選擇自動模式，在低壓脈沖法下由設備一鍵完成測試，自動選擇合適的量程與增益并直接給出故障定位距離。對于高阻或閃絡性故障，可啟用高沖擊能量方式向電纜注入脈沖，設備以四百兆赫茲采樣率采集故障點反射波形，并結合相間波形對比確認故障相別與位置。測試過程中可在屏幕觀察波形特征，根據反射拐點判斷故障距離。完成測量后，結合電纜路徑與長度資料即可圈定開挖或進一步處理的區段。整套流程兼顧自動化與人工研判，便于在搶修現場快速形成故障定位結論。自動模式降低了操作門檻，使班組人員在搶修現場也能較快完成故障距離測算，配合波形研判形成可信的定位結論，提升出動效率。這種面向現場的易用設計，有利于電纜故障處置流程的標準化與規范化建設。

關羽高能量電纜故障定位儀通過高沖擊能量與高采樣率兩項設計提升抗干擾與辨識能力。一千八百焦耳的沖擊能量可在長距離電纜或高阻故障條件下產生足夠強的反射信號，壓制線路衰減與環境噪聲的影響；四百兆赫茲的波形采樣率則保留更多波形細節，使故障點的反射拐點更清晰，減少因采樣不足造成的誤判。相間波形對比功能將不同相別波形疊加比對，利用健康相與故障相的反射差異剔除共模干擾，進一步確認真實故障位置。上述手段共同增強了儀器在復雜城市管網與強電磁環境中的故障可辨識度。在市政管網密集、電磁環境復雜的城區，這種強反射加細采樣的設計，使關羽能夠在眾多干擾中鎖定真實故障回波，減少漏判。復雜環境下的可靠鎖定能力，正是關羽區別于普通定點儀的重要技術特征與價值所在。

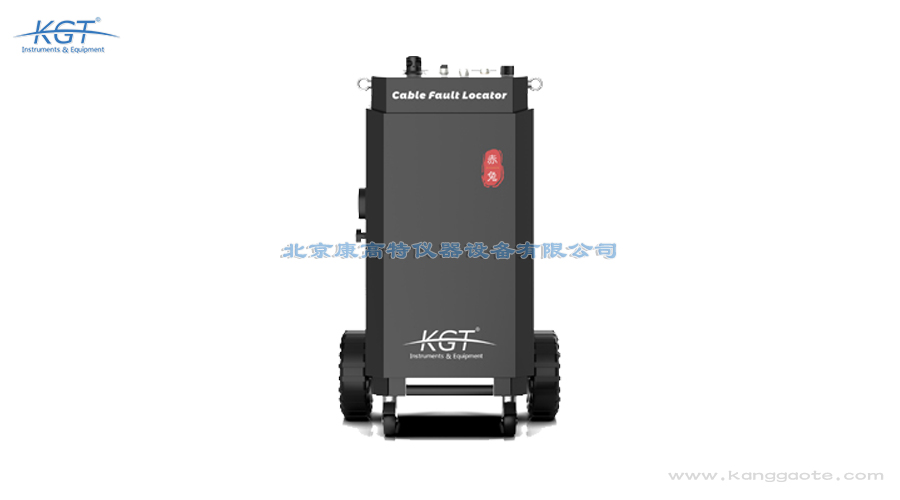

北京康高特 關羽高能量電纜故障定位儀是北京康高特自主研發的電纜故障精確定點設備，用于對電力電纜的各種故障進行檢測與故障點定位。該儀器可對三百八十伏、六千伏、十千伏、三十五千伏、一百一十千伏以及二百二十千伏等不同電壓等級的電力電纜開展測試，覆蓋短路、接地、斷路、閃絡與泄漏等多種故障類型。關羽采用一千八百焦耳的沖擊能量與高達四百兆赫茲的波形采樣率，能夠清晰反饋故障點的反射波形，并支持相間波形對比以提升判別可靠性。設備具備自動測試模式，在低壓脈沖法下可一鍵完成測試并直接給出故障定位距離，適合電網、電廠、軌道交通等場景的電纜運維與搶修作業。其高能量沖擊與高采樣率的組合，使關羽在配網與輸變電電纜故障查找中均具備實用價值，可顯著縮短搶修中的故障定位時間。

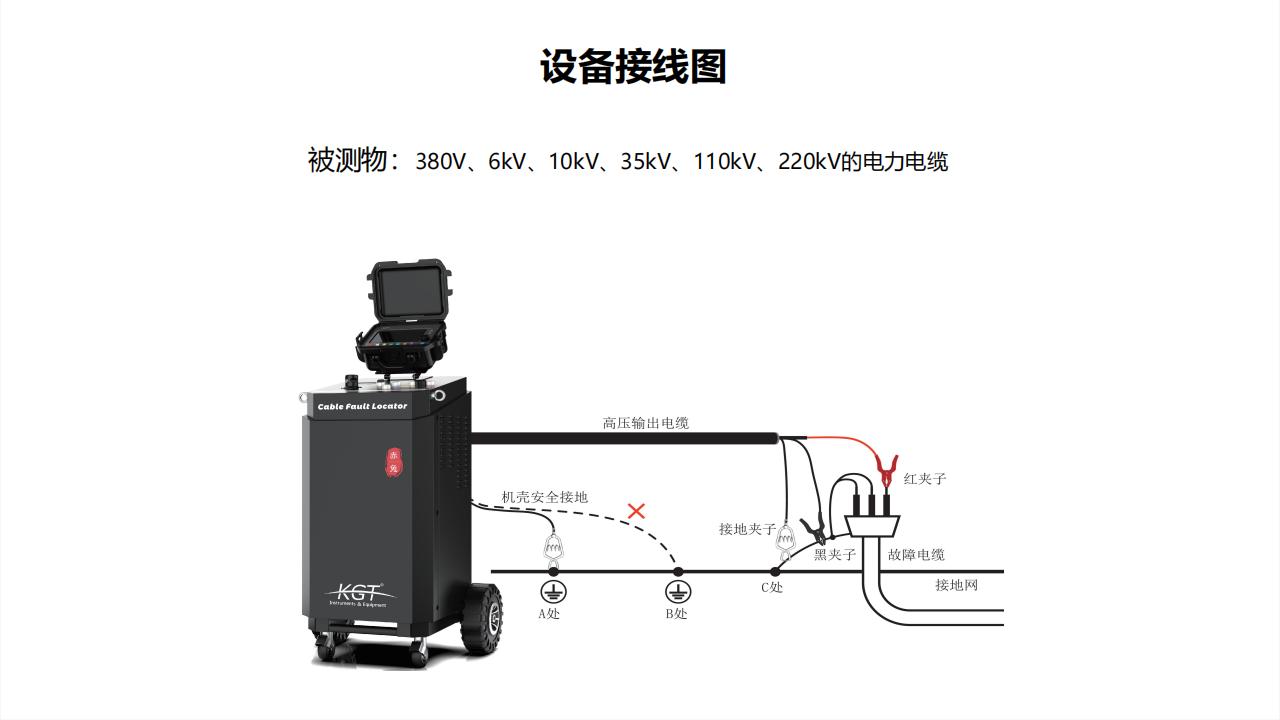

操作關羽高能量電纜故障定位儀時，由于設備涉及高沖擊能量放電，必須由具備電纜試驗資質的人員按規程作業，接線前確認被測電纜已停電、放電并可靠接地，防止感應電或殘余電荷造成傷害。沖擊放電過程中應保持安全距離，避免人員靠近放電端。設備應在干燥、無易燃易爆物的環境中使用，雷雨天氣不宜開展戶外高壓沖擊測試。搬運時利用設備結構穩妥轉移，防止跌落損壞采樣電路。測試完成后應先對電纜充分放電再拆除接線。規范的操作與現場安全措施，是避免人身與設備事故、保障故障定位作業順利實施的前提條件。只有把高能量試驗的安全規范落實到位，才能在發揮設備探測能力的同時，保障作業人員與周邊設施的安全，避免次生事故。安全管理與設備能力并重，才能保障電纜故障搶修任務安全高效地順利完成。

關羽高能量電纜故障定位儀的應用背景與國內電網設備配置要求相銜接。相關配電電纜運檢裝備配置文件明確提出，應按照專用運檢裝備配置標準，分級分類配置電纜路徑探測、電纜識別以及電纜故障探測定位等裝備，并逐步推進多功能、輕量化、智能化帶電檢測裝備的應用。關羽作為具備高能量沖擊與高采樣率能力的電纜故障定位設備，契合上述關于加強檢測裝備配置、提升配電電纜運檢能力的導向，適用于電網企業在配網電纜專業化運檢體系中的故障查找與精確定點作業，支撐電纜線路的狀態維護。將設備能力與該配置導向結合，有助于基層單位補齊電纜故障探測定位手段，推動運檢裝備向多功能、輕量化與智能化方向持續升級。基層運檢能力的整體提升，離不開此類專用探測裝備的規范配置與持續推廣應用。

關羽高能量電纜故障定位儀的關鍵技術參數集中體現在沖擊能量、采樣率與適用電壓等級三個方面。設備采用一千八百焦耳的沖擊能量，能夠清晰反饋故障點的反射波形，適應長距離與高阻故障的檢測需求。波形采樣率高達四百兆赫茲，使測得波形更接近原始信號，并支持相間波形對比以提升判別可靠性。儀器可對三百八十伏、六千伏、十千伏、三十五千伏、一百一十千伏與二百二十千伏等電壓等級的電力電纜開展故障檢測，覆蓋短路、接地、斷路、閃絡與泄漏等常見故障類型。上述參數配合自動測試模式，構成其高能量、高分辨的電纜故障精確定點能力。這些參數共同定義了關羽作為高能量電纜故障精確定點設備的技術定位，適用于需要遠距離、高分辨故障查找的專業運檢場景。面向?qū)I(yè)運檢的遠距離高分辨需求，關羽提供了完整的技術解決路徑與裝備支撐。

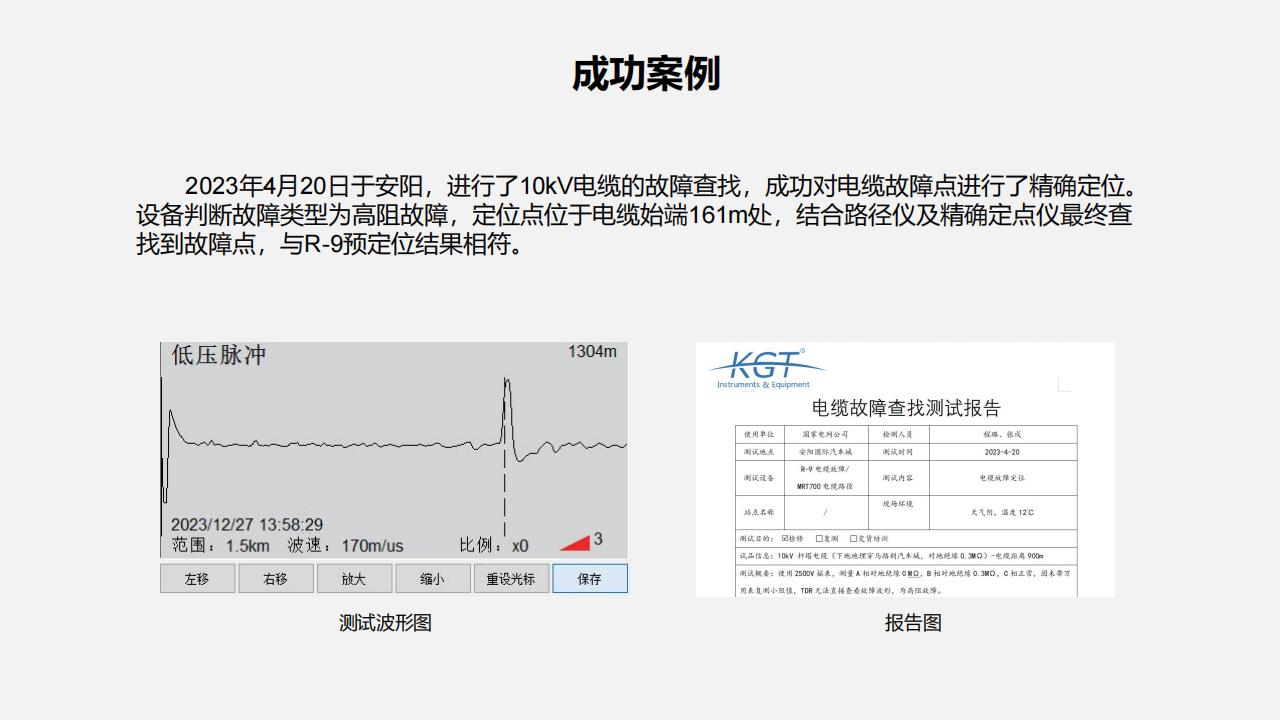

依據關羽高能量電纜故障定位儀的測試結果判定電纜故障點，主要觀察采集到的反射波形與給出的定位距離。在低壓脈沖法下，阻抗不連續點會在波形上形成明顯反射拐點，設備據此直接計算故障距離；對于高阻或閃絡故障，借助高沖擊能量激發的反射波形，可讀取故障點的回波位置。通過相間波形對比，能夠區分故障相與健康相，避免將正常反射誤判為故障。判定時應結合電纜實際長度、中間接頭與路徑資料進行復核，當定位距離與已知接頭或拐點吻合時，即可圈定故障區段，安排進一步的開挖驗證或修復處理。將儀器給出的距離與現場路徑資料相互印證，可避免單純依賴波形造成的偏差，使最終圈定的故障區段更貼近真實位置。將儀器測距與現場路徑、接頭資料結合研判，能夠進一步提高故障區段判定的置信水平與準確性。

關羽高能量電纜故障定位儀面向各類電力電纜的故障檢測與定點場景。它能夠處理的故障類型包括短路故障（表現為電纜跳閘）、接地故障（伴隨電火花）、斷路故障（電纜斷電）、閃絡性故障（局部過熱）以及泄漏性故障（泄漏電流報警）等。被測電纜的電壓等級覆蓋三百八十伏至二百二十千伏，既適用于配網中低壓電纜，也適用于輸變電高壓電纜。該儀器在電網運維、電廠檢修、軌道交通供電以及工礦企業自備電網的電纜搶修中均有應用，可幫助運維人員快速鎖定故障區段，縮短停電查找時間，提升故障處置效率與供電可靠性。通過在多種故障類型與電壓等級下的靈活測試，運維單位能夠建立標準化的電纜故障處置流程，提升應急搶修的組織效率與供電恢復速度。這有助于在迎峰度夏與度冬等保電關鍵期保持電纜網絡的高可用水平，降低故障停運影響。
