VLF-truesinus ® 是*一種既能可靠地進行電壓測試又能*進行介損和局部放電測量的電壓波形。 相對于其他電壓波形 ， VLF-tru-esinus ® 電壓與負載無關、 對稱且連續。 這是確保測量結果高精準并且具有可重復性和可比性的前提條件。
應用場景
用于 20kV 及以下中壓配電電纜、變壓器、開關柜交接耐壓與絕緣診斷，兼顧電纜護套檢漏、老化篩查與隱蔽故障定位。

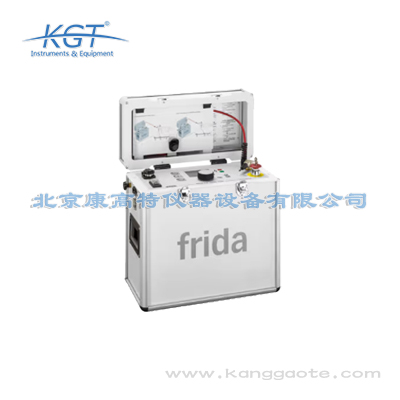

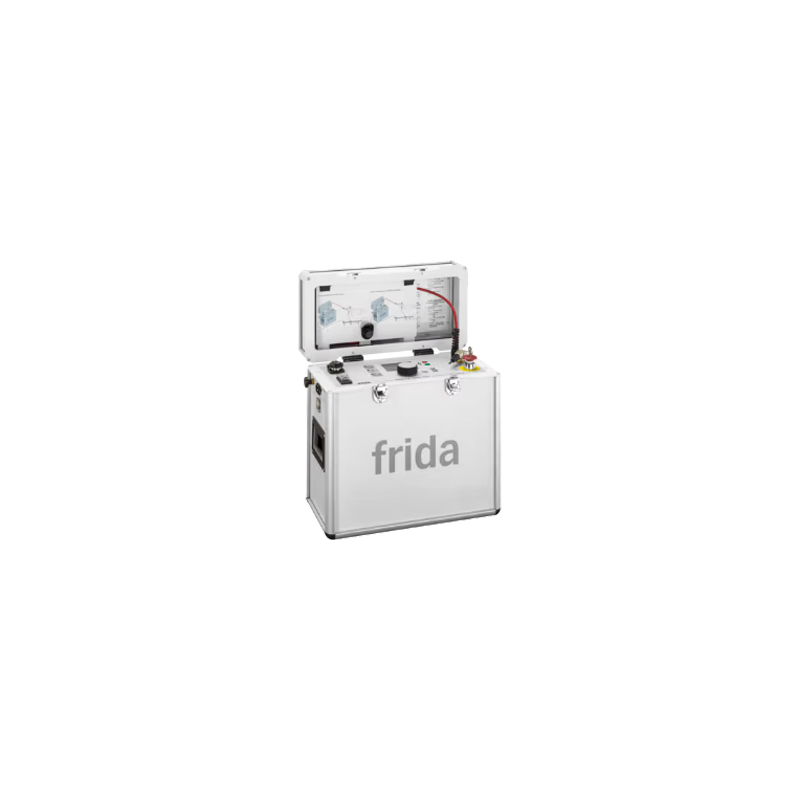

奧地利BAUR frida VLF測試診斷儀技術參數
| 可用的方法和組合方法 | ||
| 方法 | 說服力和優勢 | BAUR 設備 |
| VLF 測試 | ?簡單的電壓測試（ 結論：通過/未通過） | frida |
| tan-δ 測量 | ?評估絕緣層的介損狀態，局部放電 | frida TD |
| 局部放電測量 | ?診斷局部缺陷位置并對其進行局部化 | frida & PD-TaD 60 |
| 同時進行 tan-δ和局部放電測量 |
?綜合了 tan-δ 和局部放電測量的結論 ?通過同步進行的 tan-δ 和局部放電測量縮短測試時間 ?通過改變?nèi)毕菸恢玫臈l件和同時監控 tan-δ 值和局部放電，更好地識別隱藏的故障部位 （ 例如潮濕的接頭 ） |
frida TD & PD-TaD 60 |
| 帶 tan δ 的MWT |
?評估絕緣層的介損狀態，局部放電 ?智能耐壓測試 ?縮短狀態良好的電纜的測試時間 |
frida TD & PD-TaD 60 |
| 帶有同步局部放電測量的VLF 電纜測試 |
?定位電纜絕緣層中的故障部位 ?智能耐壓測試 |
frida & PD-TaD 60 |
| Full MWT |
?評估絕緣層的介損狀態，局部放電 ?定位電纜絕緣層中的故障部位 ?智能耐壓測試，縮短狀態良好的電纜的測試時間 ?通過同步進行的 tan-δ 和局部放電測量縮短測試時間 ?通過改變?nèi)毕菸恢玫臈l件和同時監控 tan-δ 值和局部放電，更好地識別隱藏的故障部位 （ 例如潮濕的接頭 ） |
frida TD & PD-TaD 60 |
| 輸出電壓 | |
| 頻率范圍 | 0.01 – 0.1 Hz |
| VLF- truesinus® | 1 – 24 kV rms (34 kV peak ) |
| VLF 方波電壓 | 1 – 34 kV |
| 直流電壓 | ±1 – 34 kV |
| 靈敏度 | 0.1 kV |
| 精確度 | 1% |
| 負載范圍（VLF 測試） | 1 nF – 8 μF |
| 輸出電流 | |
| 測量范圍 | 0 – 14 mA |
| 靈敏度 | 1 μA |
| 精確度 | 1% |
| 最大電容負載 |
0.1 Hz、 24 kV rms / 34 kV peak 時為 0.5 μF (≈ 2 km)* 0.05 Hz、 24 kV rms / 34 kV peak 時為 1 μF (≈ 4.2 km)* 0.01 Hz、 18 kV rms / 25 kV peak 時為 8 μF (≈ 33 km)* * 電纜電容為 0.24 μF/km 時的最長電纜長度 |
| 損耗因數測量tan delta (frida TD) | |
| VLF- truesinus® | 1 – 24 kV rms |
| 負載范圍 | 10 nF – 8 μF |
| 解析度 | 1 x 10 -6 |
| 精確度 | 1 x 10 -4 |
| 測量范圍 | 1 x 10 -4 – 21 000 x 10 -3 |
| tan-δ 測量頻率 | 0.1 Hz |
| 自動檢測和補償泄漏電流 | 通過 VSE-Box（可選） |
| 診斷報告器 | |
| 用于處理和評估測試和測量記錄 | |
| 基于 MS-Excel | MS Excel 2007 或以上版本 |
| 概述 | |
| 輸入電壓 | 100 – 260 V, 50/60 Hz |
| 功率消耗 | 最大300 VA |
| 防護等級 | IP 54 |
| 數據接口 | USB 2.0 |
| 尺寸（寬 x 高 x 深） | 438 x 456 x 220 mm |
| 重量（包括高壓連接電纜） | 約22 kg |
| 環境溫度（運行） | -10 至 +50°C |
| 儲藏溫度 | -20 至 +60 °C |
| 安全和電磁兼容性 |
符合 CE 標準， 符合低電壓指令 (2006/95/EG)、 電磁兼容性指令 (2004/108/EG)、 環境影響 EN 60068-2 和后續版本 |
| 用戶界面提供了 13 種語言 |
英語、中文（簡體）、中文（臺灣繁 體）、德語、法語、意大利語、韓 語、荷蘭語、波蘭語、葡萄牙語、俄 語、西班牙語、捷克語 |
現場測試需嚴格遵守電力安全作業規范，重點注意以下事項：一是測試前必須確認被測設備已脫離電源、所有相序充分放電，嚴禁對帶電設備開展測試；二是測試環境需滿足要求，相對濕度大于85%、雨雪雷電天氣、周邊有強烈電磁干擾的情況下禁止開展測試；三是測試接線需匹配電壓等級，高壓測試線需采用與測試電壓匹配的絕緣線，接線后需確認測試線與周邊接地體、工作人員的安全距離滿足10kV不小于0.7m、35kV不小于1m的要求；四是測試過程中安排專人值守警戒，無關人員嚴禁進入測試區域，若出現設備報警、異常放電聲需立即按下緊急停止按鈕；五是測試完成后需待設備自動降壓至零、對被測設備充分放電5分鐘以上方可拆除接線，嚴禁在未放電狀態下觸碰測試回路。
作為專業0.1Hz超低頻檢測設備，該產品核心適配10kV、35kV電壓等級的交聯聚乙烯電力電纜的各類檢測場景，包括城市配網架空入地電纜的預防性試驗、新建小區/工業廠區受電工程的電纜交接試驗、風電/光伏等新能源電站的集電線路電纜狀態檢測、軌道交通供電系統的環網電纜定期排查、市政綜合管廊的電力電纜健康度評估等。除基礎耐壓試驗外，還可同步完成介質損耗檢測、局部放電檢測及缺陷定位，覆蓋從工程驗收到運行維護的全生命周期檢測需求。
相比傳統工頻耐壓測試設備，該設備的技術優勢主要體現在三個方面：一是現場適配性更強，該設備重量僅為同電壓等級工頻耐壓設備的1/5，體積縮小60%以上，無需配套笨重的諧振電抗器，可靈活適配山區、地下管廊、新能源場站等復雜工況的轉運需求；二是測試安全性更高，0.1Hz VLF電壓下的絕緣耐受測試等效性與工頻一致，但對絕緣的不可逆損傷遠低于工頻耐壓，屬于非破壞性試驗范疇，可避免測試過程對正常絕緣造成損傷；三是測試功能更全面，工頻耐壓設備僅能開展耐壓測試，該設備可同步開展介損、局部放電測試，單次加壓即可完成多維度絕緣狀態診斷，測試效率提升3倍以上，可大幅降低現場測試的人力、時間成本，適配電網狀態檢修、快速驗收的作業需求。
相比傳統工頻介損測試，該設備的0.1Hz超低頻介損檢測對電纜絕緣中的水樹、熱老化缺陷的敏感度是工頻測試的3-5倍，能夠提前6-12個月識別電纜的早期絕緣劣化風險，為預防性檢修提供充足的時間窗口。設備搭載的高精度數字電橋采用抗干擾算法，不受現場雜散電容、電磁環境干擾，測試重復性誤差小于0.02%，數據穩定性遠高于同類工頻介損測試設備。同時其測試結果可直接接入電力設備全生命周期管理系統，用于電纜絕緣狀態的長期趨勢分析，為運維策略制定提供數據支撐。
該設備完全符合國際國內多項現行電力檢測標準，包括國際電工委員會發布的IEC 60270《局部放電測量標準》、IEC 60840《額定電壓30kV到150kV擠包絕緣電力電纜及附件標準》，國內標準包括GB/T 3048.14《電線電纜電性能試驗方法 第14部分：電壓試驗》、DL/T 849.6《電力設備專用測試儀器通用技術條件 第6部分：超低頻高壓發生器》，同時滿足南方電網、國家電網發布的中壓電纜預防性試驗技術規范要求，測試數據的合法性、有效性獲得全行業認可，可直接作為各類電力工程驗收、狀態評估的官方依據。
出現介損數據異常時需按照由外到內的順序逐步排查：首先排查測試接線問題，確認高壓測試線絕緣層無破損、接線端子無氧化虛接，排除因接觸電阻過大、懸浮電位導致的測量數據偏差；其次排查環境干擾因素，確認測試現場相對濕度是否低于80%、被測設備外絕緣表面無積污、凝露，若存在濕污情況需對被測設備外絕緣進行擦拭干燥后重新測試；第三排除相鄰帶電設備的電場干擾，若測試區域周邊有高壓帶電體，可通過調整測試接線走向、開啟設備抗干擾模式降低干擾影響；若排除外部因素后介損數據仍異常，可采用分段測試法定位絕緣缺陷位置，測試結果可對照GB/T 12706標準中的介損閾值判定絕緣老化程度。
現場測試操作需嚴格遵循電力安全作業規范開展：第一步，確認被測電纜已完全斷電、各相充分放電，隔離所有與被測電纜連接的其他設備，在測試區域設置安全警戒標識；第二步，按照設備操作手冊連接高壓測試線、參考地線、信號采集線，確認接線牢固無虛接，測試線與周邊接地體保持足夠安全距離；第三步，根據被測電纜電壓等級設置測試參數，如10kV交聯電纜設置0.1Hz下17.4kV測試電壓、耐壓時長15分鐘，35kV交聯電纜設置3U0測試電壓、耐壓時長60分鐘；第四步，啟動測試，實時監測耐壓過程中的介損、局放數據變化，若出現擊穿、局放突增等異常情況立即終止測試；第五步，測試完成后自動降壓，待電壓歸零后對被測電纜充分放電后拆除接線。
該設備采用的0.1Hz超低頻（VLF）耐壓測試技術，核心原理是基于絕緣介質的極化響應特性：對于固體絕緣材料，0.1Hz電壓下的電場分布與工頻50Hz電壓下的分布特性高度一致，耐壓測試等效性可達95%以上，可準確模擬工頻電壓下的絕緣受力狀態。相比傳統工頻耐壓設備，超低頻技術下絕緣介質的容性電流僅為工頻下的1/500，可大幅降低設備輸出功率需求，縮小設備體積與重量，適配現場流動作業需求。該技術原理已納入DL/T 849.4、IEC 60060-3等國內外標準，是當前中壓電力設備現場絕緣測試的主流技術路徑。
開展測試前首先需斷開被測電纜兩端連接的所有開關柜、變壓器等設備，對電纜進行充分放電，放電時長不低于3分鐘；隨后將設備高壓輸出端連接電纜被測相，接地端可靠接入現場接地網，其余兩相及鎧裝層同步接地；在設備操作界面選擇對應電壓等級，設置試驗電壓（如10kV電纜試驗電壓為17kV）、耐壓時長15分鐘，確認現場無人員接觸被測電纜后啟動測試；測試過程中實時監測介損、局放數據變化，測試完成后等待設備自動泄放殘余電壓，確認電壓降為0后再拆卸接線，導出測試報告即可。
該設備廣泛適配各類B端、G端電力檢測場景：一是電網系統中壓電纜、開關柜、柱上斷路器、GIS等設備的交接驗收試驗、周期性預防性試驗；二是風力發電、光伏發電等新能源場站35kV集電線路、箱變的絕緣性能檢測，滿足新能源并網驗收的測試要求；三是軌道交通、石油化工、大型工礦企業的自備供電系統運維檢測，排查長期運行導致的絕緣老化缺陷；四是電力施工單位的中壓電力設備施工質量核驗，定位安裝過程中造成的絕緣損傷；五是電力科研院所的絕緣性能試驗研究，為電力設備絕緣老化規律分析提供精準測試數據。
該設備采用行業領先的0.1Hz超低頻余弦方波輸出技術，相比傳統工頻耐壓設備，同等試驗電壓下對電力電纜絕緣的考核等效性完全一致，且設備體積、重量僅為工頻設備的1/10，大幅降低現場作業難度。其介損檢測模塊采用高精度數字電橋原理，通過采集試品兩端的電壓、電流相位差計算絕緣介質損耗值；局放檢測模塊整合脈沖電流耦合、超高頻信號采集雙原理，可有效屏蔽現場電磁干擾，精準識別電纜絕緣內部的局部放電缺陷，為絕緣狀態評估提供多維度數據支撐。
該設備完全適配新能源場站35kV集電線路的驗收測試需求。35kV集電線路多采用交聯聚乙烯電纜，按照GB/T 18857《配電線路帶電作業技術導則》、新能源并網驗收相關規范要求，新敷設電纜需開展0.1Hz VLF耐壓測試，測試電壓為3U0（即30.4kV）、耐壓時長60分鐘，該設備的34kV最高輸出電壓可完全覆蓋該測試需求。測試過程中可同步監測電纜的介損、局部放電數據，精準定位電纜敷設、附件安裝過程中造成的絕緣損傷、附件安裝不良等缺陷，避免帶缺陷設備并網運行。相比傳統工頻耐壓設備，該設備重量輕、便于在新能源場站復雜地形條件下轉運，可大幅提升驗收測試效率。
