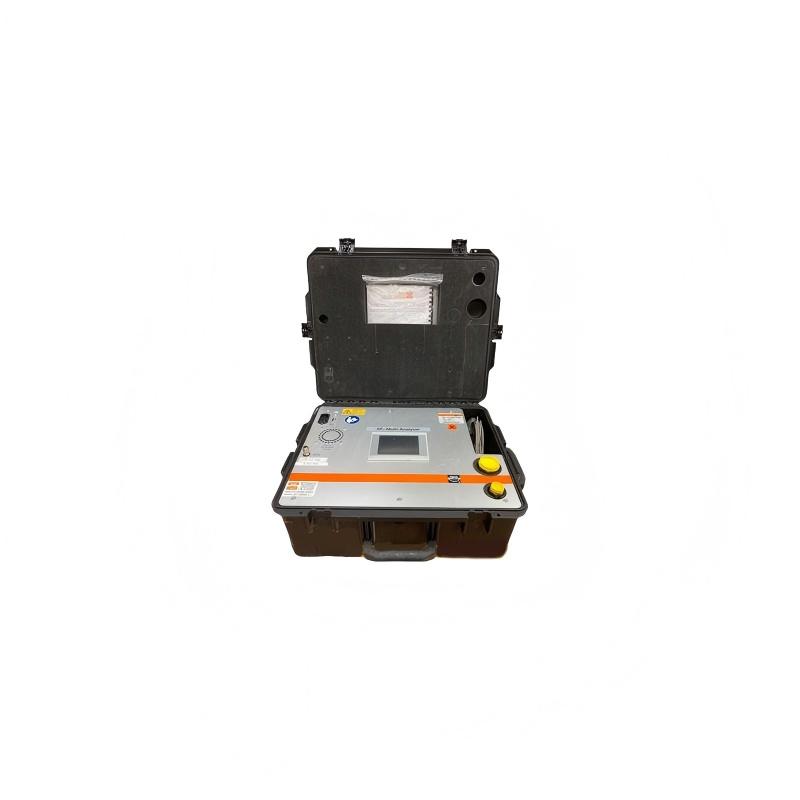

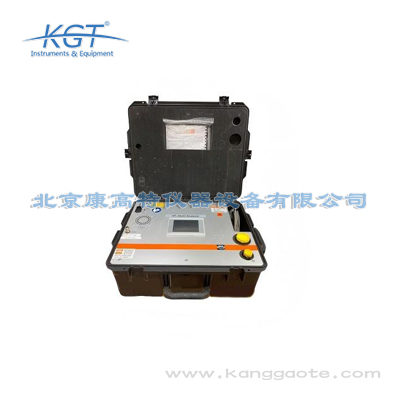

德國DILO 3-038R-R303 SF6氣體綜合分析儀為實驗室級檢測設備，模塊化傳感結構可測 SF6 純度、露點、SO?，可選配 HF 檢測，各模塊可獨立標定更換，搭載 5.7 英寸觸控屏，支持百組數據存儲與 USB 導出，分氣體回收款與常規款，適配 GIS、高壓開關絕緣氣體化驗，用于新氣驗收、故障溯源與再生氣體檢測
德國DILO 3-038-R020 SF6氣體綜合分析儀簡介：
SF6氣體分析儀能夠測量： SF6體積百分比含量
微水含量
SO2含量
選項：HF含量
每次測量結束后，測試值可以保存，并顯示名稱。
根據版本，SF6氣體分析儀的主要部件如下：
- 一個含有SF6體積百分比傳感器的氣體測量模塊
- 一個濕度傳感器
- 一個含有SO2傳感器的氣體測量模塊
此外還包括電源單元、帶觸摸屏的中央處理單元、壓力傳感器以及包含電磁閥和控制閥的管路系統，
SF6氣體分析儀的所有部件均安裝在一個緊湊的模塊式箱體內。
所有的測量值以數字方式在顯示屏上顯示。
標準的SF6體積百分比傳感器式按照SF6/N2或SF6/空氣混合模式標定的，以測量相應混合氣體中
SF6氣體的含量。SF6體積百分比傳感器工作時不受空氣壓力和安裝位置的影響。
濕度傳感器測量SF6氣體的露點溫度℃。露點測量值℃為自動顯示，可以通過設置轉換為所有已經
建立的指示單位，也可以轉換為開關氣室壓力下的露點值。此外，SF6氣體分析儀包括一個SO2傳
感器(選項)，可以測量SF6氣體的分解產物。
SF6氣體分析儀為模塊式結構，能夠使每個氣體測量模塊都可以單獨送至生產商進行檢驗、標定或
是更換，原則上還可以僅用其中的一個測量模塊進行測量。
操作者可在SF6氣體分析儀前面板上輕松地進行操作。
帶氣體回收系統的分析儀配備：
- 氣體入口接頭“Gas inlet”
- 帶電源開關“ON/OFF”的插座
- 5.7''彩色觸摸屏
- USB接口
- 兩個用于放置連接管路的DN8/DN20接頭的嵌入式固定圓筒
不帶氣體回收系統的分析儀還另外包括：
- 氣體出口接頭“Gas outlet”
產品特點
模塊化分體傳感模塊，可分別檢測 SF6 純度、露點、SO?，可選配 HF 檢測，模塊可單獨送檢標定。
5.7 英寸彩色觸摸屏操作，可存儲 100 組數據，USB 導出記錄，多單位自由切換顯示。
分帶 / 不帶氣體回收兩種機型，適配不同使用場景，管路配備 DN8/DN20 標準接頭。
音速法測 SF6 純度不受氣壓、安裝角度影響，各傳感器獨立穩定，年度一次標定即可。
應用場景
作為實驗室級檢測設備，主要用于電力行業 SF6 高壓開關、GIS、互感器內絕緣氣體實驗室精準化驗，可同步檢測 SF6 濃度、微水露點、SO?分解雜質，選配模塊可檢測 HF。支持氣體回收，可留存檢測數據用于設備狀態評估、故障溯源、新氣驗收與廢舊 SF6 回收再生質檢，滿足電網實驗室標準化檢測需求。
德國DILO 3-038R-R303 SF6氣體綜合分析儀技術參數：
儀器尺寸： 500*625*297mm（帶氣體回收系統、含運輸箱）
500*625*218mm（不帶氣體回收系統、含運輸箱）
重量： 33kg（帶氣體回收系統、含運輸箱）
20kg（不帶氣體回收系統、含運輸箱）
通用參數：
入口壓力： 0.3-9bar
工作溫度： -10℃ - +40℃
空氣溫度： 至90%，不結露
工作電壓： 90-264V/50-60Hz（L,N,PE）
接口： USB
主電源保險絲： 2*1.6A/T（延時）
測量時間
（單獨測量）： <15分鐘（自動計算）
極限值（vol.-%）： 0.0到99.9vol.-%
極限值（露點值）： -60℃到＋20℃
SO2極限值： 0.0-500.0ppm
流量（所有傳感器）： 18.3-20.5 InSF6/h=111-125g SF6/h
最多可存儲的測量數據： 100個
推薦的傳感器標定間隔時間： 每年一次
體積百分比傳感器：
測量介質： SF6/N2或SF6/空氣 混合氣體和SF6/CF4混合氣體
測量范圍： 0.0到100.0vol.-%SF6
測量精度： ±1vol.-%SF6/N2或SF6/空氣 混合氣體
±2vol.-%SF6/CF4混合氣體
測量狀態： 常壓測量
流量： 0.3-0.5InSF6/h=1.8-3.1gSF6/h
工作溫度： -10℃到+40℃
濕度傳感器：
測量范圍： 從-60℃到+20℃的露點溫度
測量精度： 當露點溫度>-40℃時 ±2℃
當露點溫度<-40℃時 ±3℃
測量狀態： 在常壓下測量，露點值和ppm值可在儀器上轉換
流量： 18-20InSF6/h=109-122gSF6/h
工作溫度： 0℃到+60℃
SO2傳感器：
測量范圍： 0-20ppm
0-200ppm
0-500ppm
測量精度： 小于測量范圍的±2%
測量狀態： 在常壓下測量
流量： 1-3InSF6/h=6.2-18.6SF/h
工作溫度： -20℃到+40℃
使用壽命： 2年（參考操作屏說明）
更換測量元件： 更換：
SF6體積百分比傳感器模塊 3-027-201
溫度傳感器 3-945-201
S02傳感器 20ppm： 3-032-201
100ppm： 3-032-202
500ppm： 3-032-203
-
