DET24C接地電阻測試儀基于鉗形感生電流原理工作。儀器在閉合的鉗口中向接地系統感生一個測試電流，再通過檢測該回路中的電壓與電流關系推算出接地電阻數值，整個過程不需要斷開接地連接，也不會影響被測設備的正常帶電運行。 與傳統需打輔助極、斷引線的三極法或四極法不同，這種鉗形方式特別適合復雜接地網與已投運設備的在線測量。DET24C接地電阻測試儀還能對接地電纜中流通的電流進行測試，依據電流有無與大小判斷接地狀況，為帶電保護系統的檢查提供直接的現場依據。 由于測量在閉合鉗口中完成，儀器對鉗口接觸的連續性要求較高，因此保持鉗口清潔與良好貼合，是獲得穩定讀數的重要前提條件。 由于鉗形測量不改變?cè)薪拥赝負洌珼ET24C接地電阻測試儀所得讀數能夠反映接地系統在真實運行工況下的等效阻值，比離線抽測更貼近實際安全水平。

DET24C接地電阻測試儀的適用場景十分廣泛。它能夠輕松測試建筑物、輸電桿塔、信號轉發器等裝置的接地電阻，也適用于各類需要確認接地完好性的現場檢測任務，是電力與通信運維中的常用工具。 該儀器還可用于檢查和核實帶電保護系統，其電流測試功能能夠應用于所有帶電回路，幫助作業人員在不停電條件下評估接地與保護回路的狀態。對于電網、電廠與軌道交通等連續供電要求高的行業，這種不停電測量能力顯得尤為關鍵。 在防雷與電氣安全巡檢中，DET24C接地電阻測試儀也常用于定期復測，通過前后數據對比判斷接地網是否因腐蝕或松動而出現阻值上升，從而提前發現隱患。 對于分布在郊野或山區的輸電走廊，DET24C接地電阻測試儀可隨巡檢車輛流動使用，配合內存中的時間日期編號，使每一基桿塔的接地?cái)?shù)據都能被有序歸檔。

讀取DET24C接地電阻測試儀的結果時，首先觀察帶背景光的顯示屏，其采用四位加六位數顯示，可同時呈現主讀數與輔助信息。若測得值落在預設的上下限范圍內則判為正常，越限時會由視覺指示器與聲音警告共同提示，便于快速分揀合格與異常點位。 儀器具備Hold功能，可在不便持續盯屏?xí)r鎖定當前讀數，配合內存中保存的歷史記錄，運維人員能夠?qū)Ρ韧唤拥伢w在不同時間的阻值變化，判斷接地網是否出現劣化。DET24C最多保存兩千組數據，足以覆蓋一輪較大范圍的巡檢任務。 當多次測量圍繞穩定數值小幅波動且無越限報警時，可判定該接地點狀態良好；若阻值持續偏高或頻繁觸發警告，則提示存在接觸不良、腐蝕或斷裂風險，應安排開挖檢查或處理。 對于同一接地網的多條引下線，應分別測量并橫向比較，若個別點位阻值明顯高于其余引下線，往往指向該支路接觸不良，需要優先安排復測與處理。

與需要斷開接地引下線、額外布置輔助電極的傳統接地電阻測試儀相比，DET24C接地電阻測試儀的最大優勢是鉗形測量，不必將被測接地體從系統中分離即可讀數，大幅縮短單次檢測所需時間。 在安全防護方面，該儀器符合CAT IV 600V安全保護標準，能夠適應配電板與下游回路等四類過壓類別較高的現場。其平直鐵芯端設計可阻止污垢堆積，配合連鎖齒提高測試可靠性，橢圓形鉗口則擴展了可夾持的線纜范圍，最大可測試三十七毫米的接地電纜與五十毫米的接地抽頭。 這些設計使DET24C接地電阻測試儀在變電站、桿塔等電力設施中的適用性明顯強于普通鉗形表，能夠覆蓋大部分常見接地體的測量需求。 對于需要大范圍普查接地體的運維班組，DET24C接地電阻測試儀的單人操作與快速讀數顯著降低了勞動強度，使一輪巡檢能夠覆蓋更多點位而不犧牲數據質量。

DET24C接地電阻測試儀明確符合CAT IV 600V安全保護標準，這是針對配電裝置及其下游回路設定的較高過壓類別保護要求，意味著儀器可在相應等級的帶電環境中安全使用，為操作人員提供基本的絕緣與防護保障。 除安全類別外，儀器具備自動自檢、量程自動選擇與上下限設置等功能，這些特性共同支撐了測量過程的一致性與可比性。用戶在正式投用前，仍可結合現場檢定與計量溯源，確認儀表在實際工作環境中的表現滿足本單位的檢測規程。 需要指出的是，公開資料中未列出該儀器遵循的更多具體國家標準或國際標準編號，相關認證細節應以設備隨附的正式技術文件與檢測報告為準，不應僅憑宣傳描述作出合規判斷。 在實際選型時，可將CAT IV 600V這一安全等級作為現場適用性的重要參考，結合被測回路的過壓類別判斷是否需要在更高等級環境下額外采取隔離措施。

使用DET24C接地電阻測試儀時，應留意鉗口開度限制，其最大鉗口開度為三十九毫米，鉗口內部尺寸為三十九毫米乘五十五毫米，夾持對象超出范圍將導致無法閉合或讀數不可靠，因此測量前需確認線纜直徑在允許范圍內。 平直鐵芯端依靠清潔接觸保證測試精度，現場使用后應及時清理污垢，避免金屬粉末或泥沙影響下次測量的可靠性。儀器使用四節一點五伏堿性電池供電，可連續工作約二十四小時，并設有三百秒自動關閉以節省電量，長期存放前建議取出電池防止漏液。 在極端溫濕度條件下，應關注顯示屏與鉗口狀態，確保讀數可信，并記錄測量時的環境情況以備復核。 在雨季或潮濕環境中使用后，建議擦干鉗口與機身再收納，防止水分滲入影響下次開機與測量精度，同時定期檢查電池電量避免中途斷電，并留意自動關閉時間設置是否合適。

DET24C接地電阻測試儀帶有交流電流真有效值測試功能，測試量程最高可達三十五安，能夠在鉗口閉合時直接測量接地電纜中流通的電流大小，這是其區別于單純電阻測量?jī)x表的重要能力。 通過測試接地電纜中的電流，操作人員可以判斷接地狀況是否良好，例如確認保護回路中確有電流回流、接地路徑未被意外斷開。該電流測試功能可應用于所有帶電回路，因此也常用于核實帶電保護系統的完整性與動作條件，提升不停電檢測的信息維度。 在信號轉發器、桿塔與建筑物等場景中，結合接地電阻讀數與交流電流讀數，能夠更全面地評估接地系統的實際工作狀態，為電氣安全維護提供量化的現場依據。 將交流電流讀數與接地電阻讀數聯合分析，可以幫助區分是接地體本身阻值偏高，還是上游保護回路電流異常，從而為檢修決策提供更明確的指向。

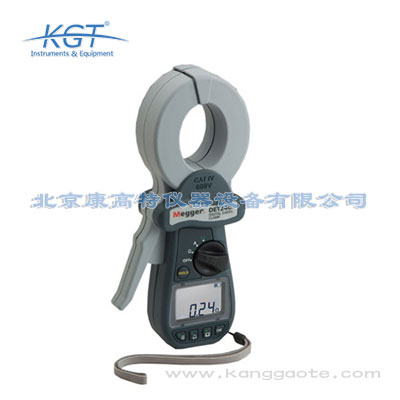

DET24C接地電阻測試儀是美國Megger推出的一款新一代鉗形接地電阻測試儀，主要面向電網、電廠與軌道交通等行業的接地系統檢測。該儀器用于測量各類接地裝置的接地電阻，能夠幫助運維人員掌握接地網的健康狀態，是電氣安全檢測中的常用便攜裝備。 DET24C接地電阻測試儀采用鉗形結構，無需將被測接地體與系統斷開即可完成測量，顯著簡化了現場操作流程。儀器配有帶背景光的顯示屏，可在光線不足的環境下讀數，并支持將測量結果存入內存，借助實時時鐘為每組數據標注時間與日期，方便后續追溯與歸檔管理。 整機重量約為九百八十五克，外形緊湊，便于攜帶至桿塔、變電站或軌交沿線等分散作業點使用，適合需要頻繁移動測量的現場檢測任務。 在定期預防性試驗與新建工程竣工驗收中，DET24C接地電阻測試儀常被列入接地網檢測的常用儀表清單，其免拆測量的特點尤其適合已投運站點的常態化抽檢。

DET24C接地電阻測試儀內置過濾器，用以提升在噪音干擾環境下的測試性能，使其能在存在較強電磁噪聲或雜散電流的現場仍獲得較為穩定的接地電阻讀數，這是該儀器相較市面上部分同類產品的先進設計之一。 配合自動量程選擇與穩定的鉗形感生測量鏈路，儀器可減少背景電流波動帶來的讀數跳動。平直鐵芯端與連鎖齒結構進一步保證鉗口閉合的一致性，從硬件層面降低接觸不良引發的誤差，提高在復雜工業現場中的可靠性。 對于位于變電站、牽引供電或工廠配電等干擾源附近的測量點，建議先做一次空鉗自檢確認基線，再夾入被測接地體，以區分環境噪聲與真實接地電阻變化，提升判斷的準確性。 當被測點鄰近變頻器或大功率開關設備時，先讀取空載基線再夾入接地體，可有效區分設備噪聲與接地阻值變化，避免把干擾誤判為接地劣化。

操作DET24C接地電阻測試儀時，先將鉗口張開并鉗住待測的接地電纜或接地線，儀器會自動選擇量程并在一秒以內給出讀數，測量結果實時顯示在帶背景光的屏幕上，便于在暗處查看。 該儀器支持Hold功能與上下限功能，并配有視覺指示器，方便在難以持續觀察屏幕的姿勢下鎖定與判讀數值；聲音警告則用于提示異常或越限。測試得到的數據保存在內存中，DET24C可記錄多達兩千組結果，并借助實時時鐘以時間日期作為編號便于查找。 完成現場工作后，可通過IrDA與USB接口將存儲的數據下載到PowerDB或PowerDB Lite軟件中，實現結果的計算機管理與歸檔，這也是DET24C相比同系列僅存儲二百五十六組數據的型號在數據處理上的明顯優勢。 若現場需要長期監測某一關鍵接地點，可周期性讀取并保存數據，再統一回傳計算機，使趨勢分析建立在連續可比的記錄基礎之上，而非零散的手工抄寫。
