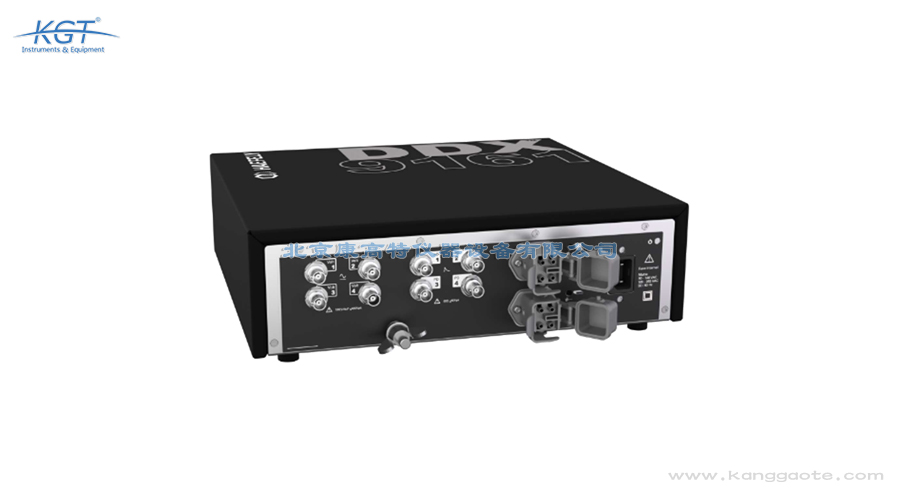

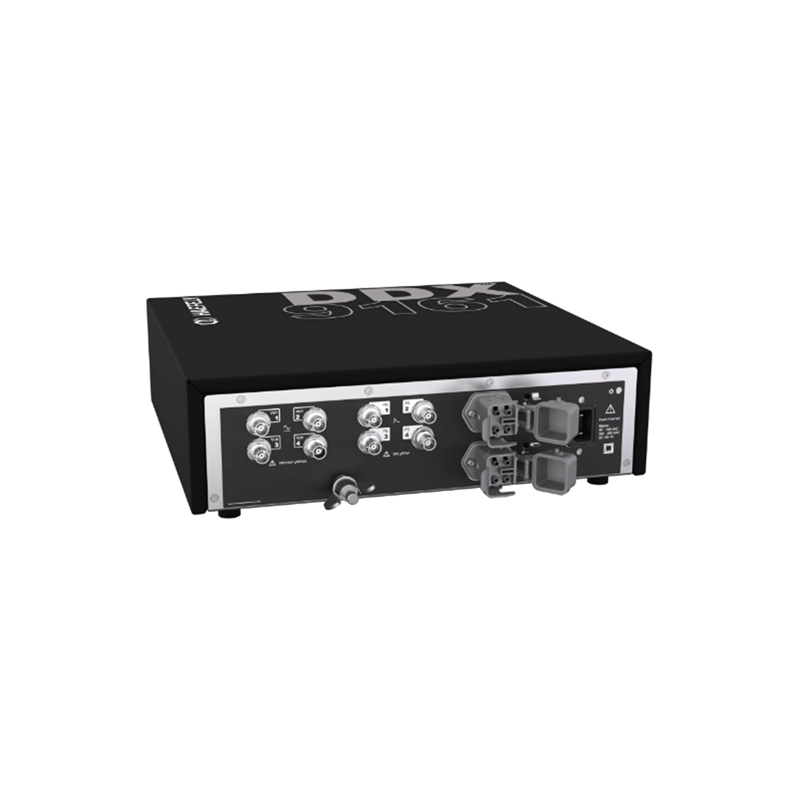

瑞士HAEFELY（哈弗萊）DDX9161實驗室多通道局部放電與無線電干擾電壓檢測儀，是專為高壓實驗室研發的全數字化、模塊化檢測設備。它最多可同時接入四路局部放電或無線電干擾電壓及電壓測量通道，最低檢測靈敏度可達0.01皮庫侖，并支持多臺設備菊花鏈級聯擴展通道。設備遵循IEC 60270、CISPR與NEMA標準，提供相位解析局部放電（PRPD）圖譜與FFT頻譜分析，通過光纖光電隔離保障試驗區安全，配套軟件自動采集數據并生成PDF檢測報告。它廣泛用于變壓器、GIS開關柜、電力電纜、互感器、避雷器等高壓設備的局放試驗與科研檢測。其即插即用、免維護的模塊化理念，降低了實驗室的日常運維負擔。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。

高壓實驗室可把DDX9161作為局放與RIV科研的核心平臺。其四通道同步采集支持在變壓器、GIS、電纜等試品上多點布控，配合多臺菊花鏈級聯還能擴展通道，滿足復雜試品的長時觀測。高階可調數字濾波加FFT讓研究者自由剝離干擾、聚焦目標頻帶，PRPD圖譜直觀呈現放電相位特征，便于歸納不同缺陷的放電指紋。設備符合IEC 60270、CISPR與NEMA，測量結果具標準可比性，生成的PDF報告含圖譜與波形截圖，便于論文與評審。內置低噪聲電源與即插即用模塊化設計降低維護負擔，使科研人員專注數據分析而非設備調試。在新材料與新結構絕緣研究中，它提供的高靈敏多通道數據尤其寶貴。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。

試驗可按步驟進行：先把被試變壓器各監測點經AKV 9360等耦合器接到DDX9161的BNC局放輸入通道，電壓測量通道接分壓信號，用20米浩亭光纖把主機連到控制室電腦；在配套軟件選擇IEC 60270局放模式或NEMA/CISPR的RIV模式，設定高階數字濾波頻段以避開背景噪聲；逐步升壓，設備以100兆采樣點每秒記錄波形并實時繪制PRPD圖譜；觀察各通道局放幅值與相位分布，記錄閃絡與異常；試驗后軟件自動生成帶圖譜的PDF報告。多臺設備可菊花鏈級聯，同步更多測點。全程高壓區經光纖隔離，操作安全。升壓前建議先以低電壓確認各通道接線與相位同步正常，再升至試驗電壓，避免直接高壓下排查故障的風險。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。

DDX9161的局放與無線電干擾電壓測量能力依據多項國際標準。局部放電常規測試遵循IEC 60270；無線電干擾電壓（RIV）測量分別滿足NEMA與CISPR體系：NEMA模式對應NEMA 107:1987與ANSI C63.2:1996，CISPR模式對應CISPR 16-1-1:2019與CISPR 18-2:2017，并兼容NEMA 107:2016、ANSI C63.2:2016。RIV濾波器帶寬按標準設定，NEMA為4.5千赫、CISPR為9千赫，中心頻率50至2150千赫連續可調，準峰值檢波符合上述標準。這些符合性使檢測結果可用于合規評估與跨國互認，用戶在驗收時應核對設備模式設置與對應標準條款。對出口設備試驗，多標準兼容能順利通過不同技術體系的審核。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。應用范圍廣闊。適配性很強。技術路線成熟。值得信賴。很可靠。

DDX9161采用全數字化架構。局放信號經耦合器送入50歐姆輸入的測量通道，設備內置市面靈活的高階可調數字濾波器，可在頻段1（30千赫至1.5兆赫，可選帶寬3千赫至1.47兆赫）與頻段2（300千赫至20兆赫，可選帶寬30千赫至19.7兆赫）間切換，把測量頻帶移到低噪聲區間抑制干擾。采樣率100兆采樣點每秒、記錄時長1微秒至20毫秒，FFT覆蓋0至50兆赫、頻率分辨率2.5千赫。軟件據此繪制PRPD相位解析圖譜，把局放幅值按工頻相位分布呈現，并同步測無線電干擾電壓（RIV）。線性誤差小于±1%，搭配AKV 9360耦合器在積分濾波模式下靈敏度≤0.01皮庫侖，實現高靈敏檢測。這種架構讓微弱局放從背景噪聲中清晰凸顯。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。

DDX9161以高階可調數字濾波與低噪聲設計抗干擾。其數字濾波器可在兩個寬頻段內靈活切換并調節帶寬，把測量頻帶移到背景噪聲較低的區間，從頻域抑制廣播電臺、開關電源等干擾；內置低噪聲電源進一步降低本底。FFT頻譜（0至50兆赫、分辨率2.5千赫）幫助識別干擾頻率成分，指導濾波設置。光纖光電隔離使控制室與高壓試驗區電氣隔絕，阻斷共模耦合。搭配AKV 9360耦合器在積分濾波模式下靈敏度仍達≤0.01皮庫侖，意味著在壓低噪聲的同時保持高靈敏，使微弱局放信號能從背景中凸顯，適合實驗室精密檢測。對臨近射頻源的實驗室，合理選帶可把干擾抑制到不影響判讀的水平。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。

DDX9161的PRPD相位解析圖譜把局放脈沖按工頻相位與幅值二維分布，是判源核心。典型內部放電在正負半周對稱出現、聚類于特定相位；表面放電多偏于半周一側；電暈則集中在過零附近，據此可區分缺陷類型。靈敏度以皮庫侖表示，搭配AKV 9360在積分濾波模式下最低≤0.01皮庫侖，數值越小說明可檢越微弱。線性誤差小于±1%，保證幅值可信。RIV模式下讀數以微伏計，搭配AKV 9360四端耦合器直測輸入小于1微伏。判定時把測得局放量與設備標準限值比對，超差即絕緣不良；結合PRPD形態還能定位放電性質，指導解體檢查。對多源疊加的復雜圖譜，應結合各通道空間位置綜合判斷，避免單圖譜誤讀。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。

選型看通道數與使用環境。DDX9161是實驗室級多通道設備，最多四路PD/RIV及電壓通道同步、最低靈敏度0.01皮庫侖、支持高階可調數字濾波與多臺級聯，適合固定實驗室臺架、多測點同步與科研分析，且符合IEC 60270、CISPR、NEMA多項標準。便攜式局放儀（如DDX 9160）更強調現場機動，通道與靈敏度配置通常低于實驗室機型。若主要在廠內試驗站做出廠局放與RIV檢測、需PRPD與FFT深度分析，選DDX9161；若以變電站戶外巡檢為主、追求輕便，則便攜型號更合適。兩者常互補構成完整的局放檢測能力。對研發型實驗室，DDX9161的擴展性與標準符合性更具長遠價值。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。

DDX9161面向需要多通道、高靈敏局放測量的高壓實驗室。電力設備制造廠在變壓器、GIS、互感器出廠試驗中，用它同時監測多個繞組或盆式絕緣子處的局放；電纜與避雷器研發試驗也借其四通道同步采集評估絕緣缺陷。由于支持PRPD圖譜與FFT，研究人員可區分內部氣隙、表面放電與電暈等不同放電源。設備還能按NEMA、CISPR完成無線電干擾電壓測量，適配開關設備EMC評估。多臺菊花鏈級聯可擴展通道數，滿足大型試品多測點需求。相比單通道便攜儀，它更契合實驗室固定臺架與科研長時觀測。在新型絕緣材料研究中，其高靈敏與寬頻特性可捕捉早期微弱放電信號。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。

使用DDX9161時應注意：局放輸入為50歐姆BNC，須通過標準耦合器（如AKV 9360）接入，嚴禁直接施加工頻高壓，否則燒毀輸入；耦合器選型影響靈敏度，積分濾波模式下搭配AKV 9360可達≤0.01皮庫侖，錯配會降低指標。光纖鏈路是高壓隔離關鍵，浩亭光纖接口與轉換模塊不得旁路。設備內置低噪聲電源、模塊化即插即用，但通道擴展板卡需正確安裝。環境工作溫度-20至55攝氏度、濕度5%至95%無凝露，防護IP50宜置潔凈實驗室。供電90至140或195至265伏交流、50/60赫茲、功耗25伏安，定期核查校準維持線性誤差小于±1%。長期停用應做好模塊防潮，重新投用前做一次全通道自校。該儀器通道多。靈敏度非常高。適合實驗室用。圖譜分析直觀。符合多項標準。濾波靈活可調。適合變壓器測試。適合電纜試驗。便于科研使用。光纖隔離安全。結果穩定可信。適合GIS檢測。有助于缺陷判別。報告導出方便。適合出廠試驗。抗干擾能力強。適配多種設備。現場表現穩定。
