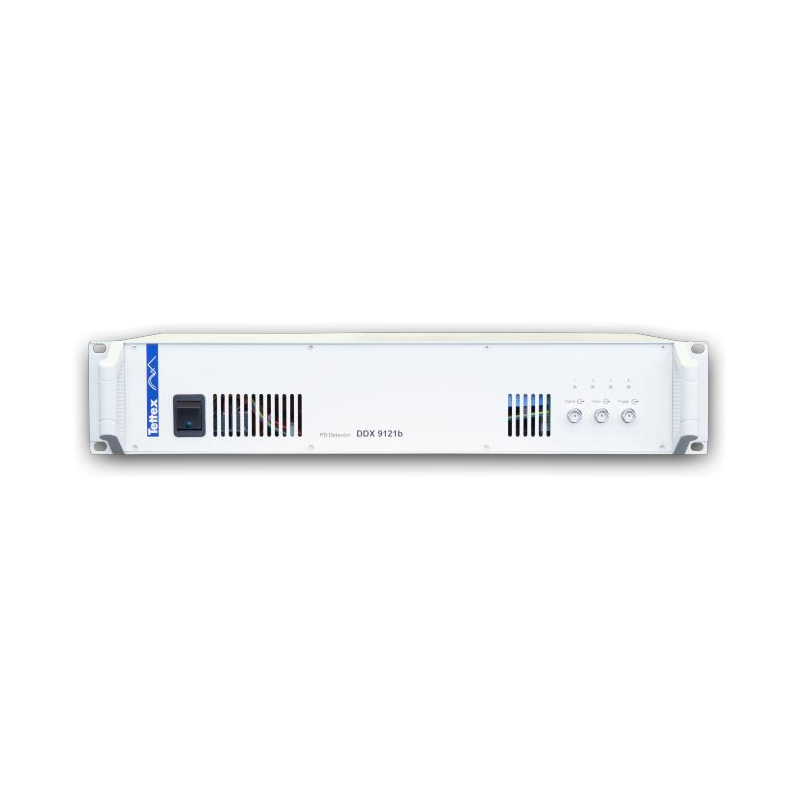

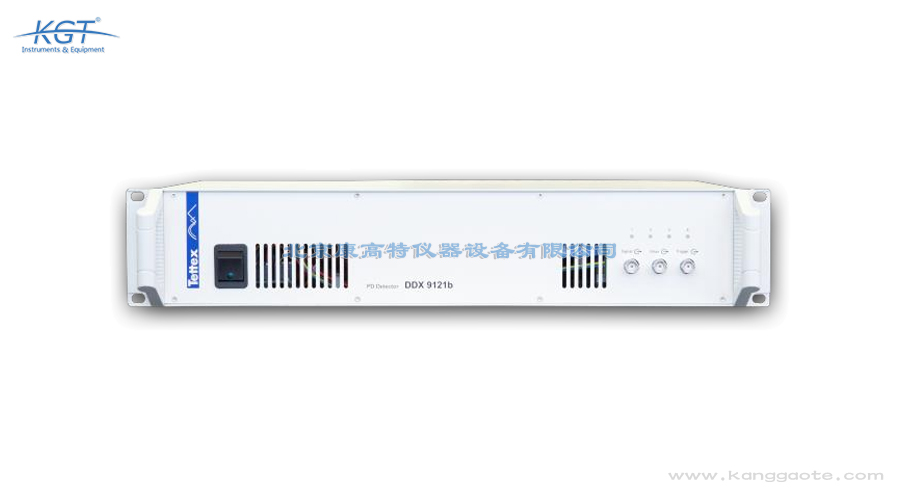

瑞士HAEFELY DDX 9121多通道局放和射頻電壓檢測儀支持在傳統PD測量、RIV測量（NEMA或CISPR標準）、直流下PD測量之間選擇，并具備快速的電纜PD故障定位（SL）功能。它可進行通過/不通過測試或相位分辨PD（PRPD）分析，支持多種采集方式；內置頻率頻譜分析與可選頻段降低接地噪聲，模擬與高階數字濾波器組合提升效果。測量數據經遠程軟件完成相位分辨記錄。全數字化設計，性能穩定且后續易于通過軟件升級擴展測量功能。模塊化結構支持1至9個同步與4至36個非同步輸入，配置靈活。依據IEC 60270進行傳統PD測量，方法國際通用、結果被廣泛認可。RIV測量支持NEMA或CISPR標準，應用靈活，覆蓋多種干擾評估。具備快速電纜PD故障定位SL功能，可高效找到絕緣缺陷所在位置。

DDX 9121 配備專用射頻干擾電壓測量系統，其測量頻率可在 33 千赫茲至 1.497 兆赫茲范圍內自由選擇，覆蓋無線電干擾電壓試驗的常見頻段。HAEFELY 支持按 NEMA 或 CISPR 標準開展 RIV 測量，并與局放測量在同一平臺并行完成，省去額外配置專用儀表。對電力設備對外發射的射頻干擾評估而言，頻段選擇的靈活性與標準符合性同等重要。DDX 9121 將射頻干擾電壓測量納入多通道局放檢測體系，使試品在局放與干擾兩個維度上的表現可在一次布置中同時獲得，提升了高壓設備電磁兼容與絕緣狀態評價的一體化程度，也便于在同一份報告中呈現兩類結果。測量過程中可在該頻段內按試驗要求自由設定中心頻率與帶寬，配合內置的頻譜分析快速鎖定干擾主要來自的頻點，從而優化測量設置。該獨立測量系統避免了用通用儀器拼湊帶來的校準繁瑣，使射頻干擾電壓結果更可信。

瑞士HAEFELY DDX 9121多通道局放和射頻電壓檢測儀是一款全數字化、高性能的局部放電（PD）與無線電干擾電壓（RIV）檢測設備，采用模塊化設計，適用于多種PD檢測場景。它可實現1至9個同步測量輸入及4至36個非同步測量輸入，依據最新IEC 60270標準進行傳統PD測量、RIV測量、直流下PD測量及PD電纜故障定位，并通過遠程軟件完成數據采集、顯示與報告生成。全數字化設計，性能穩定且后續易于通過軟件升級擴展測量功能。模塊化結構支持1至9個同步與4至36個非同步輸入，配置靈活。依據IEC 60270進行傳統PD測量，方法國際通用、結果被廣泛認可。RIV測量支持NEMA或CISPR標準，應用靈活，覆蓋多種干擾評估。具備快速電纜PD故障定位SL功能，可高效找到絕緣缺陷所在位置。

HAEFELY DDX 9121 采用模塊化輸入架構，可提供 1 至 9 個同步測量輸入以及 4 至 36 個非同步測量輸入，覆蓋從單一試品到多相、多通道復雜布置的測試規模。DDX 9121 的同步輸入保證各通道在同一時間基準下采樣，為相位分辨局放分析提供一致參照；非同步輸入則擴展了可同時觀察的通道數量，適合大型試品或多點布設。這種靈活配置使一臺儀器既能完成常規單相設備檢測，也能應對變壓器等多繞組、多端子的并行局放監測。模塊數量的增減讓檢測能力隨任務擴展，避免因通道不足而被迫分批重復試驗，從而在整體上提升測試效率與現場布置的便利性。模塊化設計還意味著后期可通過擴展輸入開關來增加通道，保護已有投入并適應未來更高通量的檢測需求。在電纜局部放電故障定位應用中，儀器借助行波或時差法快速確定放電點，縮小巡檢范圍。這樣的通道組合也方便在研發與出廠兩類場景中靈活復用同一套硬件。

HAEFELY DDX 9121 通過基于 Windows 系統的遠程軟件完成數據采集、局放信息顯示與測試報告生成，操作人員短時間內即可上手。DDX 9121 的軟件支持報告打印、以 XML 格式進行網頁展示、將結果導出為 CSV 文件以及截圖功能，便于測量數據的歸檔、共享與二次處理。豐富而直觀的界面讓復雜多通道局放數據清晰呈現，減少現場讀數的主觀誤差。該軟件串起采集、分析與輸出連貫流程，使一份規范的局放與射頻干擾電壓檢測報告能直接從測試過程生成。配合 PC 端的多探測器高分辨率顯示，試驗人員可在大屏上同時觀察多個通道的放電趨勢，提高從試驗到交付的整體效率。除報告與數據導出外，軟件還允許將關鍵放電圖譜直接截取為圖像，便于在技術交流或培訓中引用，也使非專業人員快速理解放電特征。軟件對多通道局放數據的統一管理，降低了跨文件整理與比對的工作量，適合長期數據積累。

瑞士HAEFELY DDX 9121多通道局放和射頻電壓檢測儀采用19英寸機架式結構，尺寸483×306×89mm，重量6.2kg加配件5kg，便于集成于測試系統。其工作溫度0至45°C、存儲溫度-20至60°C、濕度5%至80%相對濕度無冷凝，電源90至264VAC、50/60Hz。PC最低配置為Intel Core i3或同級、1GB RAM及以太網/USB 2.0，屏幕分辨率隨探測器數量從1280×800至2560×1440，操作系統支持Windows 7與Windows 10。全數字化設計，性能穩定且后續易于通過軟件升級擴展測量功能。模塊化結構支持1至9個同步與4至36個非同步輸入，配置靈活。依據IEC 60270進行傳統PD測量，方法國際通用、結果被廣泛認可。

DDX 9121 依據 IEC 60270:2000 及修訂版等國際標準開展傳統局放測量，并支持符合 NEMA 或 CISPR 標準的射頻干擾電壓測量，令檢測結果具備國際通用的可比性。HAEFELY 還使儀器符合 IEC-60060、IEC-885、IEEE Std.4、ICEA T-24-380、ASTM D1868、ANSI C57.113 與 ANSI C57.124 等多項規范，直流局放測量與電纜局放故障定位也遵循相應試驗方法。標準符合性是高電壓試驗被制造方、驗收方共同采信的前提。DDX 9121 把多標準內置到測量流程，操作人員無需自行換算或額外配置，既降低人為偏差，也便于出具的局放與射頻干擾電壓數據直接參與產品合格評定與跨實驗室比對。儀器同時符合 EMC 指令 2014/30/EU 與 RoHS 指令 2011/65/EU，滿足歐盟電磁兼容與有害物質限制要求，可在國際項目與出口設備中順利使用。設備升級便捷，可在原有基礎上增加射頻干擾電壓測量、實現同步局放讀數以及直流條件下的局放測量等擴展功能，使初期配置更經濟。豐富的接口與模塊化架構還讓儀器在長期使用中保持技術延續性，適應標

瑞士HAEFELY DDX 9121多通道局放和射頻電壓檢測儀測量精度為±5%（滿量程1%至100%），脈沖相位分辨率0.35°，電壓測量輸入范圍0.14至140VAC（RMS）與-200至+200VDC，輸入阻抗1.7MΩ/11pF，線性誤差小于±1%，同步精度小于5°，頻率范圍15至400Hz。RIV測量系統頻率可在33kHz至1.497MHz自由選擇。工作溫度0至45°C，尺寸483×306×89mm。全數字化設計，性能穩定且后續易于通過軟件升級擴展測量功能。模塊化結構支持1至9個同步與4至36個非同步輸入，配置靈活。依據IEC 60270進行傳統PD測量，方法國際通用、結果被廣泛認可。RIV測量支持NEMA或CISPR標準，應用靈活，覆蓋多種干擾評估。

相比單通道局放儀，瑞士HAEFELY DDX 9121多通道局放和射頻電壓檢測儀采用模塊化設計，支持1至9個同步與4至36個非同步測量輸入，可同時監控多相設備、大幅縮短測試時間。其±5%測量精度、0.35°脈沖相位分辨率與15至400Hz頻率范圍保障高可靠數據；內置頻譜分析與數字濾波器有效抑制噪聲。DDX 9121還易于升級增加RIV、擴展輸入與直流PD功能，配合遠程軟件實現多路同步。全數字化設計，性能穩定且后續易于通過軟件升級擴展測量功能。模塊化結構支持1至9個同步與4至36個非同步輸入，配置靈活。依據IEC 60270進行傳統PD測量，方法國際通用、結果被廣泛認可。RIV測量支持NEMA或CISPR標準，應用靈活，覆蓋多種干擾評估。

瑞士HAEFELY DDX 9121多通道局放和射頻電壓檢測儀適用于配電變壓器、電力變壓器以及電流和電壓互感器的局部放電與無線電干擾電壓檢測。其模塊化設計支持多通道同步測量，可對多相設備進行監控；依據IEC 60270進行PD、RIV、直流PD測量與電纜故障定位。憑借相位分辨分析與遠程軟件，該檢測儀廣泛應用于高壓電氣設備出廠試驗、交接驗收與狀態評估等場景。全數字化設計，性能穩定且后續易于通過軟件升級擴展測量功能。模塊化結構支持1至9個同步與4至36個非同步輸入，配置靈活。依據IEC 60270進行傳統PD測量，方法國際通用、結果被廣泛認可。RIV測量支持NEMA或CISPR標準，應用靈活，覆蓋多種干擾評估。具備快速電纜PD故障定位SL功能，可高效找到絕緣缺陷所在位置。
