BM5200 5KV絕緣電阻測試儀通過屏蔽端與保險端兩項設計抑制表面泄漏帶來的干擾。屏蔽端將被試品表面的漏電流通過獨立回路引出，使其不進入測量通道，從而讓讀數更貼近體積絕緣電阻的真實值。 保險端同樣用于降低表面漏電流的影響，減少絕緣電阻測試中因表面臟污、潮濕而產生的錯誤測量，使結果更可信。對于長電纜、套管等大表面積設備，正確啟用屏蔽是獲得穩定讀數的關鍵。 在電磁環境復雜的工業區，BM5200 5KV絕緣電阻測試儀符合IEC 61326的電磁兼容要求，能夠在一定強度的干擾下維持測量穩定，配合屏蔽連接，可進一步削弱環境與被試品表面因素對絕緣讀數的疊加影響。 在潮濕雨季或污穢環境測量套管與絕緣子時，啟用屏蔽端往往能顯著改善讀數的穩定性，讓BM5200 5KV絕緣電阻測試儀的判定更可靠，避免因表面泄漏造成對絕緣狀態的錯誤評價。

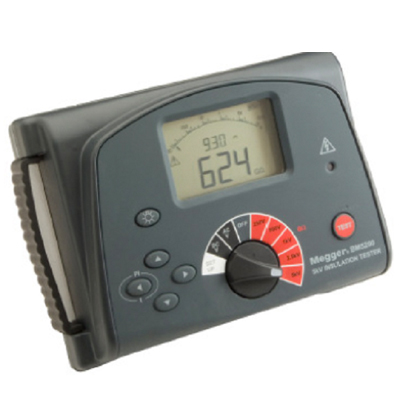

BM5200 5KV絕緣電阻測試儀是美國Megger推出的一款由蓄電池供電的絕緣電阻測試設備，兼具數字與模擬雙重顯示，用于對開關柜、電纜、變壓器與旋轉電機等電氣設備施加直流高壓，測量其絕緣電阻，是電力與工業維護中的常用儀表。 該儀器提供五個電壓等級，分別為二百五十伏、五百伏、一千伏、二千五百伏與五千伏，能夠覆蓋從低壓配電到高壓設備的不同測試需要。其結構輕便結實，重量僅一點四五公斤，便于在變電站、廠房與軌交沿線等現場攜帶使用。 BM5200 5KV絕緣電阻測試儀設有絕緣、極化指數與可變計時三種測試模式，并具備高壓警告、自動放電與殘留電壓顯示等安全措施，適合在定期預防性試驗與交接驗收中開展規范化的絕緣評估。 在配電室、發電機組與牽引變電所的例行維護中，BM5200 5KV絕緣電阻測試儀以一致的測試條件支撐絕緣趨勢管理，幫助運維方在故障發生前發現隱患，降低非計劃停電的概率，提升供電可靠性。

BM5200 5KV絕緣電阻測試儀在電磁兼容方面符合IEC 61326標準，意味著其在規定電磁環境下的工作穩定性與抗擾度滿足相應要求，適合在工業與電力現場使用。設備的安全防護標注為CAT III 600V，適用于配電裝置及其下游回路的測試等級。 除電磁兼容與過壓類別外，公開資料中未列出該儀器遵循的更多具體國家標準或國際標準編號，相關認證細節應以設備隨附的正式技術文件與檢測報告為準。用戶在正式投用前，可結合現場檢定確認其實際表現滿足本單位試驗規程。 將IEC 61326與CAT III 600V兩項指標作為選型參考，有助于判斷BM5200 5KV絕緣電阻測試儀是否適配目標現場的電磁環境與過壓類別，從而做出穩妥的配置決策。 在工程驗收與第三方檢測中，援引IEC 61326與CAT III 600V等公開指標，有助于BM5200 5KV絕緣電阻測試儀的測試結論獲得各方認可，也便于在不同單位之間實現方法對齊，減少測試方法爭議。

BM5200 5KV絕緣電阻測試儀適用對象覆蓋多種電氣設備。它可用于開關柜、電纜、變壓器與旋轉電機的絕緣電阻測量，服務于電網、電廠與軌道交通等行業的日常維護與狀態評價。 在定期預防性試驗中，該儀器幫助判斷絕緣材料是否受潮、臟污或老化；在新建或大修后的交接驗收中，則用于確認設備投運前的絕緣水平是否達標。其五千伏的最高測試電壓，使其也能勝任部分中高壓設備的絕緣驗證。 對于分布在戶外的電纜線路與桿塔設備，BM5200 5KV絕緣電阻測試儀憑借輕便機身與蓄電池供電，可在無外接電源的條件下完成現場測量，適應流動巡檢與應急檢測的需要。 將絕緣電阻讀數與歷次數據建立對比曲線，可觀察設備絕緣隨季節濕度與運行年限的變化規律，使BM5200 5KV絕緣電阻測試儀成為狀態檢修的量化依據，指導檢修時機的安排，提升絕緣預判能力。

BM5200 5KV絕緣電阻測試儀的工作原理是向被測絕緣體施加直流高壓，測量流經其中的微弱泄漏電流，再由內部電路換算為絕緣電阻值。儀器短路電流約為一點四毫安，配合穩定的高壓源，可在帶分布電容的被試品上獲得可靠的讀數。 為抑制表面泄漏對結果的干擾，儀器設有屏蔽端，可將被試品表面的漏電流分流，使測量更貼近體積絕緣電阻的真實水平。極化指數模式則通過對比一分鐘與十分鐘的吸收比特征，反映絕緣的整體受潮與老化狀態。 測試結束后，BM5200 5KV絕緣電阻測試儀內置的放電電路會自動泄放被試品上的殘余電荷，并在屏幕上顯示殘留電壓，避免操作人員觸碰帶電端子，構成從加壓到放電的閉環安全流程。 對于帶有較長電纜或較大分布電容的被試品，穩定的短路電流與自動放電能縮短充電與放電占用的時間，讓BM5200 5KV絕緣電阻測試儀在現場更高效地完成多點測量，減少等待與手動放電的環節。

BM5200 5KV絕緣電阻測試儀的關鍵參數決定了其適用邊界。測試電壓提供二百五十、五百、一千、二千五百與五千伏五檔，測試電壓精度在千伏以下為百分之十、千伏及以上為百分之五，絕緣電阻精度隨量程與電壓不同而分級給出。 儀器的短路電流約為一點四毫安，最大負載電容五微法，電壓測試可兼顧高達六百伏的交流或直流。其測試頻率范圍四十五至六十五赫茲，符合工頻環境使用；整機尺寸二百二十乘一百一十五乘一百六十三毫米，重量一點四五公斤，便于攜帶。 在電磁兼容方面符合IEC 61326標準，安全防護為CAT III 600V，最高適用海拔二千米，適合大多數平原與丘陵地區的現場絕緣檢測任務。 了解上述參數的實際含義，有助于操作人員正確選用電壓檔并合理解讀讀數的邊界與精度，使BM5200 5KV絕緣電阻測試儀在各類被試品上都能測得可信、可比的絕緣數據。

操作BM5200 5KV絕緣電阻測試儀時，先根據被試品的額定電壓選擇合適的測試檔位，儀器在數字與模擬屏上給出當前設置，確認無誤后啟動測試，即可讀得絕緣電阻數值并觀察吸收過程。 該儀器支持絕緣、極化指數與可變計時三種模式。極化指數模式適合評估絕緣老化，可變計時模式的測試時間可由用戶自定義，默認一分鐘，最長可設十九分五十秒，便于針對不同被試品設定所需的加壓時長。 測試完成后，BM5200 5KV絕緣電阻測試儀會自動放電并持續顯示殘留電壓，待電壓降至安全范圍后再拆線。全過程由屏幕引導，配合高壓警告，使即便經驗有限的作業人員也能按規范完成一次完整的絕緣試驗。 熟練后可把常用被試品的電壓檔與計時設定形成習慣，配合屏幕引導，BM5200 5KV絕緣電阻測試儀能在短時間內完成一組標準化測量，提升班組的整體作業效率與一致性。

判定BM5200 5KV絕緣電阻測試儀的結果，首先看絕緣電阻讀數是否落在合理范圍。儀器的絕緣量程為一百千歐至一太歐，覆蓋從明顯不合格到極高阻值的寬廣區間，可據被試品的電壓等級與歷史數據判讀。 極化指數模式給出的吸收比信息，比單一瞬時電阻更能反映絕緣受潮與老化趨勢：若指數偏低，往往提示絕緣整體狀態不佳。測試結束后顯示的殘留電壓，則是判斷能否安全拆線的重要依據，必須等待其降至安全水平。 結合本次讀數與同設備歷史值、同批次值橫向比較，能夠對絕緣狀態作出傾向性結論。當阻值顯著下降或極化指數異常時，應安排復測并核查接線與屏蔽，排除干擾后再作處理決定。 把阻值、極化指數與殘留電壓一并記入試驗單，BM5200 5KV絕緣電阻測試儀的結果即可形成完整的證據鏈，支撐后續的數據分析、趨勢研判與責任追溯，滿足質量管理要求。

與傳統的手搖式兆歐表相比，BM5200 5KV絕緣電阻測試儀的優勢在于數字化與自動化。它同時具備數字與模擬顯示，既有精確讀數也有直觀的指針趨勢，電壓選擇涵蓋五檔且操作簡便，不必依賴手搖轉速維持電壓穩定。 儀器在測試完成后自動放電并顯示殘留電壓，配合高壓警告與回路自動放電，顯著降低了人為疏忽帶來的觸電風險。其極化指數與可變計時模式，能夠給出比單一瞬時讀數更豐富的絕緣診斷信息，這是普通兆歐表難以實現的。 在安全防護上，BM5200 5KV絕緣電阻測試儀標注CAT III 600V安全級別，適用于配電板及其下游回路等場景，整體安全性與功能性都明顯強于簡易絕緣表。 對于需要出具規范化試驗報告的場景，自動放電與極化指數等特性讓BM5200 5KV絕緣電阻測試儀的輸出更易被審核方采信，減少人為讀數與記錄帶來的偏差，提高報告的規范程度。

使用BM5200 5KV絕緣電阻測試儀時，必須重視高壓安全。儀器在測試中輸出最高五千伏直流，屏上的高壓警告與放電提示應被嚴格遵守，未確認殘留電壓歸零前不得觸碰端子或引線。 屏蔽端用于排除表面泄漏，測量臟污或受潮表面的大尺寸被試品時應正確連接，否則讀數會偏小而誤判。儀器由八節五號電池供電，連續使用約五小時，出車前需確認電量，長期存放建議取出電池。 設備操作溫度為零下二十攝氏度至零上五十五攝氏度，絕緣保護等級為IP40，雖能應付一般現場，但在揚塵積水環境中仍應注意防護，避免顯示屏與接口受損影響測量。 長期停用的儀表應存放于干燥通風處并取出電池，定期通電自檢與校準，確保BM5200 5KV絕緣電阻測試儀在緊急搶修等關鍵時刻處于可用狀態，不因長期擱置而出現性能下降或無法開機，保障應急響應的及時性。
