瑞士HAEFELY(哈弗萊) AXOS5多功能綜合測試儀的適用行業覆蓋四大領域：一是電網、電廠等電力行業，可用于輸配電設備的電磁兼容性能驗證；二是通信行業，可滿足通信、無線類設備的抗干擾性能測試需求；三是電氣設備制造業，可用于各類低壓電氣、消費電子、工業電氣產品的性能測試。 第一是電氣產品合規測試與預兼容摸底測試，可在產品量產前完成性能驗證，降低合規風險；第二是歐盟CE認證檢測，其測試數據符合IEC標準要求，可支撐CE電磁兼容項目的認證申請；第三是產品研發調試與故障定位，可復現電磁干擾場景，輔助研發人員定位產品性能缺陷；第四是產品極限過載驗證測試，可模擬極端電磁沖擊場景，驗證產品的可靠性閾值。 設備內置5kV浪涌、5kV脈沖群、多等級電壓跌落測試功能，操作便捷安全，完全匹配各類場景的測試需求，測試流程符合IEC61000-4系列國際標準要求，測試結果具備行業公信力。

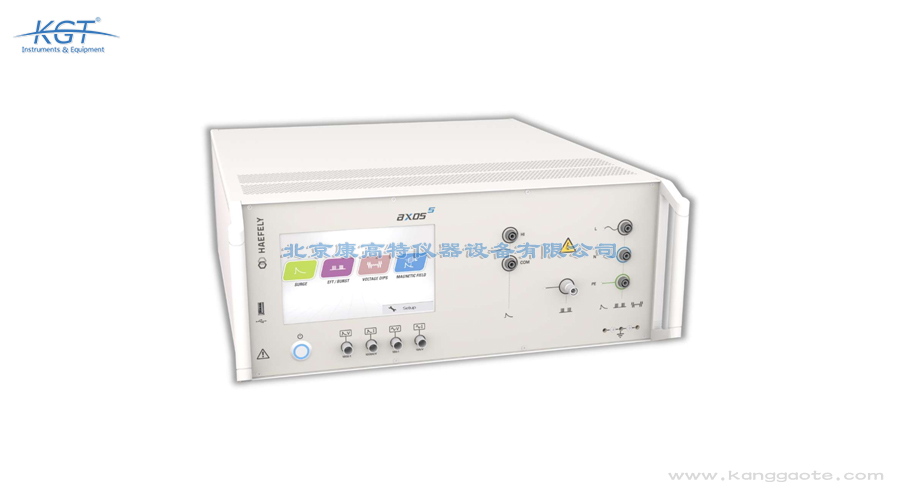

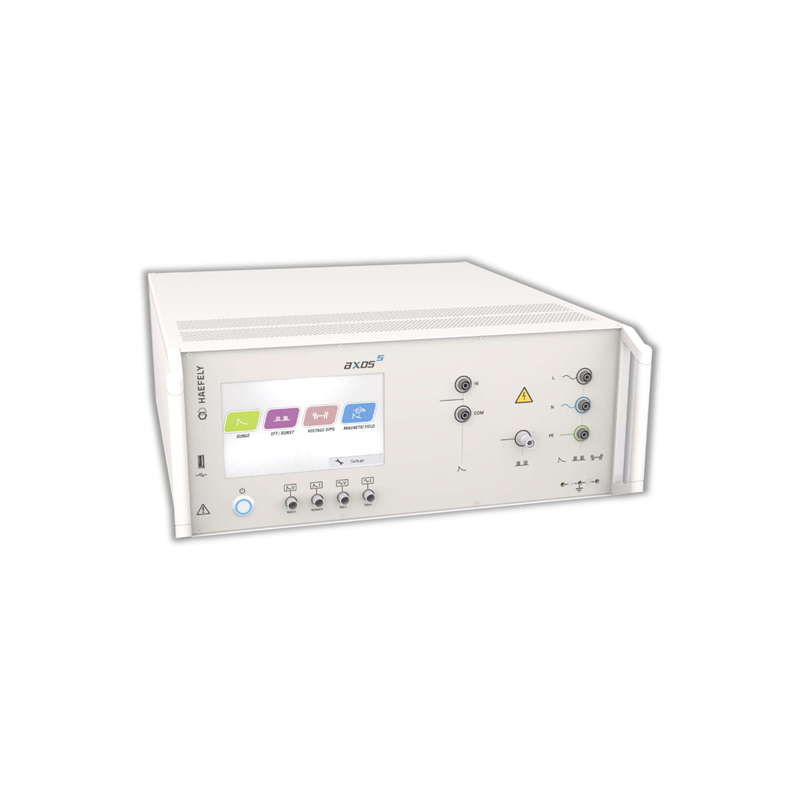

瑞士HAEFELY(哈弗萊) AXOS5多功能綜合測試儀是一款集成多類電磁兼容測試單元的一體化測試設備，核心參數包含5kV浪涌電壓、2.5kA浪涌電流、5kV電快速瞬變脈沖群電壓，內置AC 260V/16A、DC 220V/10A單相耦合去耦網絡，支持4檔電壓跌落等級調節。 核心特點 它整合多款獨立測試系統功能，支持手動/自動雙測試模式，配備觸摸屏、內置標準預設程序、可視化接線指引，搭配安全互鎖回路、急停等安全功能，可實時監測測試數據，支持一鍵生成完整測試報告。 應用與用途 核心用途是滿足多領域電磁兼容測試需求，可用于電氣產品合規測試與預兼容摸底、CE認證檢測、產品研發調試與故障定位、通信類設備電磁兼容檢測、產品極限過載驗證，覆蓋電網、電廠、通信、電氣設備制造業等領域，符合IEC61000-4系列多項國際標準，測試結果具備國際公信力。

一是接線不規范，未按照可視化接線指引連接被測設備、接地回路，導致測試脈沖注入異常、接地阻抗不匹配，會直接影響測試數據準確性；二是測試參數設置不符合IEC61000-4系列標準要求，浪涌電壓、脈沖群電壓、電壓跌落等級等參數設置偏差，會導致測試結果不具備參考性；三是外部環境干擾，測試環境存在強電磁輻射源、供電回路波動較大，會干擾內置采集模塊的監測精度；四是被測設備供電參數超出內置耦合去耦網絡AC 260V/16A、DC 220V/10A的適配范圍，會導致測試信號衰減異常。 接線完成后需對照接線指引逐項檢查，確認接地電阻符合測試要求，供電回路穩定；優先調用內置的標準預設程序開展測試，自定義模式下需確認參數符合對應標準要求；測試環境需遠離大功率電機、高頻發射裝置等強電磁源，測試前確認供電電壓波動在允許范圍內；測試前核對被測設備的供電參數，確保在耦合去耦網絡的適配范圍內；測試過程中可通過設備的實時監測功能查看脈沖波形、供電參數是否正常，若出現異常及時中斷測試排查問題，即可保障測試結果的準確性，滿足CE認證、合規測試等場景的精度要求。 AXOS5所強調的實時監測與標準預設程序，正是為了從源頭抑制上

瑞士HAEFELY(哈弗萊) AXOS5多功能綜合測試儀的適用行業覆蓋四大領域：一是電網、電廠等電力行業，可用于輸配電設備的電磁兼容性能驗證；二是通信行業，可滿足通信、無線類設備的抗干擾性能測試需求；三是電氣設備制造業，可用于各類低壓電氣、消費電子、工業電氣產品的性能測試。 核心應用場景 第一是電氣產品合規測試與預兼容摸底測試，可在產品量產前完成性能驗證，降低合規風險；第二是歐盟CE認證檢測，其測試數據符合IEC標準要求，可支撐CE電磁兼容項目的認證申請；第三是產品研發調試與故障定位，可復現電磁干擾場景，輔助研發人員定位產品性能缺陷；第四是產品極限過載驗證測試，可模擬極端電磁沖擊場景，驗證產品的可靠性閾值。 適配性說明 設備內置5kV浪涌、5kV脈沖群、多等級電壓跌落測試功能，操作便捷安全，完全匹配各類場景的測試需求，測試流程符合IEC61000-4系列國際標準要求，測試結果具備行業公信力。

使用瑞士HAEFELY(哈弗萊) AXOS5多功能綜合測試儀前，首先需確認被測設備的額定功率符合內置耦合去耦網絡的參數要求，不得超出AC 260V/16A、DC 220V/10A的供電范圍，避免過載損壞設備；需嚴格按照可視化接線指引完成接線，確保接地回路連接可靠，接線端無裸露、無松動，避免高壓泄露風險。 測試前需確認安全互鎖回路、故障警示燈、急停功能正常可用，測試過程中必須關閉設備防護門，嚴禁觸碰接線端、測試端口等高壓部位，嚴禁打開設備外殼；若測試過程中出現異常告警、被測設備故障等情況，需立即按下急停按鍵切斷輸出，待放電完成后再進行排查操作。 參數配置需匹配對應的IEC61000-4系列標準要求，若使用自定義測試模式，需確認浪涌電壓、脈沖群電壓、電壓跌落等級等參數在設備標稱范圍內，不得超量程運行；測試過程中不得隨意切斷設備供電，避免數據丟失或設備損壞；測試完成后需等待設備完全放電后再拆除接線，確保操作安全。遵循上述規范可保障測試數據準確，測試過程安全，適配各類電磁兼容測試場景的需求。

一是接線不規范，未按照可視化接線指引連接被測設備、接地回路，導致測試脈沖注入異常、接地阻抗不匹配，會直接影響測試數據準確性；二是測試參數設置不符合IEC61000-4系列標準要求，浪涌電壓、脈沖群電壓、電壓跌落等級等參數設置偏差，會導致測試結果不具備參考性；三是外部環境干擾，測試環境存在強電磁輻射源、供電回路波動較大，會干擾內置采集模塊的監測精度；四是被測設備供電參數超出內置耦合去耦網絡AC 260V/16A、DC 220V/10A的適配范圍，會導致測試信號衰減異常。 接線完成后需對照接線指引逐項檢查，確認接地電阻符合測試要求，供電回路穩定；優先調用內置的標準預設程序開展測試，自定義模式下需確認參數符合對應標準要求；測試環境需遠離大功率電機、高頻發射裝置等強電磁源，測試前確認供電電壓波動在允許范圍內；測試前核對被測設備的供電參數，確保在耦合去耦網絡的適配范圍內；測試過程中可通過設備的實時監測功能查看脈沖波形、供電參數是否正常，若出現異常及時中斷測試排查問題，即可保障測試結果的準確性，滿足CE認證、合規測試等場景的精度要求。

瑞士HAEFELY(哈弗萊) AXOS5多功能綜合測試儀的電磁兼容測試參數覆蓋三類主流測試需求：浪涌測試參數為1.2/50μs波形5kV浪涌電壓、8/20μs波形2.5kA浪涌電流；電快速瞬變脈沖群測試電壓最高可達5kV；電壓跌落測試支持0%、40%、70%、80%四個等級調節，抗沖擊電流大于500A。 硬件配置規格 內置單相耦合去耦網絡參數為AC 260V/16A、DC 220V/10A，搭載觸控操作屏，配置安全互鎖回路、故障警示燈、物理急停按鍵，內置數據采集模塊可實時采集浪涌脈沖、被測設備供電側的電壓與電流數據。 功能規格 支持手動/自動雙測試模式，內置對應國際標準的預設測試程序，提供可視化測試接線指引，配套軟件支持測試參數配置，測試完成后可一鍵導出包含測試參數、接線方案、測試結果的完整報告。 標準規格 完全符合IEC61000-4-4、IEC61000-4-5、IEC61000-4-11等6項IEC國際電磁兼容標準，可覆蓋電網、通信、電氣制造等行業的主流測試需求。

瑞士HAEFELY(哈弗萊) AXOS5多功能綜合測試儀完全符合IEC 61000系列電磁兼容國際標準，具體覆蓋6項核心測試標準：對應電快速瞬變脈沖群測試功能的IEC61000-4-4、對應浪涌組合波測試功能的IEC61000-4-5、IEC61000-4-8、IEC61000-4-9、對應交直流電壓跌落/中斷測試功能的IEC61000-4-11與IEC61000-4-29。各項測試波形、輸出參數、測試流程均嚴格遵循標準條款要求，無需額外適配改造即可直接開展標準化測試。 所有測試功能的參數、流程完全符合上述標準要求，測試數據可支撐歐盟CE認證等國際合規檢測需求，測試結果具備行業公信力，可適配電網、電廠、通信、電氣設備制造等行業的標準化測試需求，覆蓋預兼容摸底、研發調試、合規驗證等全場景測試要求。 依托穩定的參數與完整的報告能力，AXOS5所生成的測試記錄可直接作為產品電磁兼容符合性判定的依據，幫助企業在產品上市前及時發現抗擾度方面的短板并指導整改，從而縮短認證周期、降低反復送測的成本。

使用瑞士HAEFELY(哈弗萊) AXOS5多功能綜合測試儀前，首先需確認被測設備的供電參數與內置耦合去耦網絡的適配性，匹配AC 260V/16A、DC 220V/10A的參數范圍，之后按照設備提供的可視化測試接線指引完成被測設備、供電回路、接地回路的接線，確認接線牢固無裸露，關閉設備防護門，確認安全互鎖回路正常觸發。 根據測試需求選擇操作模式，常規標準化測試可選擇自動模式，直接調用內置的對應IEC61000-4系列標準的預設程序，無需額外配置參數；自定義測試可選擇手動模式，通過觸摸屏或配套軟件設置浪涌電壓、脈沖群電壓、電壓跌落等級等參數，確認測試次數、間隔等邏輯設置無誤。 啟動測試后，設備自動執行測試流程，全程可通過屏幕實時查看浪涌脈沖波形、被測設備的電壓電流數據，若出現異常可觸發急停功能中斷測試；測試完成后，設備自動匯總所有測試數據，點擊即可一鍵生成包含測試參數、接線方案、測試結果的完整測試報告，測試流程完全符合國際標準要求，可適配CE認證、研發調試、合規測試等多場景需求。

瑞士HAEFELY(哈弗萊) AXOS5多功能綜合測試儀是一款集成多類電磁兼容測試單元的一體化測試設備，核心參數包含5kV浪涌電壓、2.5kA浪涌電流、5kV電快速瞬變脈沖群電壓，內置AC 260V/16A、DC 220V/10A單相耦合去耦網絡，支持4檔電壓跌落等級調節。 它整合多款獨立測試系統功能，支持手動/自動雙測試模式，配備觸摸屏、內置標準預設程序、可視化接線指引，搭配安全互鎖回路、急停等安全功能，可實時監測測試數據，支持一鍵生成完整測試報告。 核心用途是滿足多領域電磁兼容測試需求，可用于電氣產品合規測試與預兼容摸底、CE認證檢測、產品研發調試與故障定位、通信類設備電磁兼容檢測、產品極限過載驗證，覆蓋電網、電廠、通信、電氣設備制造業等領域，符合IEC61000-4系列多項國際標準，測試結果具備國際公信力。 與逐臺配置單一功能測試設備相比，AXOS5將多種電磁兼容測試能力合于一身，既節省試驗臺空間，又避免了多設備之間的接線與同步問題，特別適合預算有限且需覆蓋多標準的中小型實驗室與生產企業質檢部門。
