德國METREL A 1632電動汽車分析儀通過分類控制導引信號與電壓狀態來判定檢測結果。診斷功能將控制導引狀態劃分為多種情形，分別描述車輛未連接、已連接、正在充電、充電且通風開啟等不同狀態，以及無法分類的無效情形。錯誤功能還會識別電壓輸入側故障，如導體開路、保護接地開路、相線與保護接地交叉、保護接地上的外部電壓，以及輸出側的二極管短路、控制導引與保護接地短路等。檢測人員依據這些狀態代碼即可快速定位充電設備的異常環節，結合電氣安全測試數據形成明確的合格或不合格結論。對于各類錯誤代碼，操作人員可對照手冊快速理解其含義并決定現場修復或停用設備，清晰的狀態分類大幅縮短了故障定位時間，提高了運維響應效率。額定工作海拔最高可達3000米，適應多數平原與丘陵地區。儀器內置2類藍牙模塊，可與安裝檢測儀無線協同工作。可識別L導體、N導體、PE導體等多種開路與錯接故障。

德國METREL A 1632電動汽車分析儀適用于多種電動汽車充電設施的現場檢測場景。它可檢測單相與三相電動汽車電纜在各模式下的電氣安全性，對二型與三型電動汽車充電電纜開展電氣安全測試，并模擬電流故障以驗證二型充電電纜的安全功能。配合安裝檢測儀使用時，可針對帶有六毫安直流剩余電流保護器或剩余電流監測器的充電設備執行完整剩余電流測試序列，包括六毫安直流斜坡測試，以及在不觸發保護器的條件下測量回路阻抗。該儀器覆蓋充電站驗收、運維巡檢與故障排查等實際工作，是充電運營企業與檢測機構開展設備健康檢查的有力手段。在實際應用中，它既能用于新裝充電樁的入網驗收，也能用于運行中的周期性巡檢，還可針對異常充電行為做定位分析，多場景覆蓋使其在現場檢測中具有很高的實用價值。額定頻率覆蓋0赫茲與14至500赫茲的范圍，可適應多種供電工況。

德國METREL A 1632電動汽車分析儀主要應用于電動汽車充電基礎設施的檢測與運維行業。在電網與電廠等電力檢測領域，它用于新建充電站的驗收測試與既有設備的定期巡檢；在充電樁制造商與第三方檢測機構中，用于產品功能驗證與型式試驗；在公共交通、物流與物業的充電場站運維中，用于故障排查與安全評估。該儀器還可用于檢測三型充電電纜的電氣安全性，支持模擬電流故障驗證安全功能，是充電設備從生產、安裝到運營全生命周期質量保障的重要工具，為行業安全運營提供技術支撐。在電動汽車快速普及的背景下，標準化的充電安全檢測已成為監管與運營的共同要求，該儀器因此被廣泛用于各類檢測與運維場景，助力構建安全可靠的充電服務網絡。支持單相與三相二型電纜的連接的全面電氣安全檢測。配合安裝檢測儀可執行6毫安直流剩余電流保護器的斜坡測試。

德國METREL A 1632電動汽車分析儀依據多項國際與歐洲標準開展工作。其功能和診斷測試遵循電動汽車傳導充電系統標準的要求，電氣安全測試依據電氣裝置標準執行。在配合安裝檢測儀使用二型電動汽車電纜時符合相關國際電工委員會標準，使用三型電纜時符合相應歐洲標準。儀器自身的電源類別與測量類別均為三百伏第二類過電壓等級，工作溫度范圍為攝氏零下十度至五十度，額定工作海拔最高三千米，防護等級在箱蓋關閉時達到六十五級防護，可適應戶外充電場站的復雜現場環境，為檢測結果的權威性與可比性提供標準支撐。由于充電設備涉及人身安全與電網穩定，依據統一標準開展測試是國際通行做法，該儀器將標準要求轉化為可執行的測試步驟，使操作人員無需逐條查閱標準即可完成合規檢測。占空比測量范圍為0.1至99.9%，分辨率為0.1%，精度為10個數字。充電電流測量范圍為0至99.9安，該數值由儀器計算得出。

德國METREL A 1632電動汽車分析儀通過二類型藍牙模塊與安裝檢測儀進行無線通信，便于在現場遠離帶電部位操作，減少測試線纜帶來的干擾與纏繞。對于需要穩定連接或長距離傳輸?shù)那樾危部山?jīng)線纜方式連接并借助專用軟件處理數據。儀器在電氣測量上采用明確的量程與精度設置，例如系統額定電壓測量精度為讀數的百分之二加兩位數字，頻率測量精度為讀數的百分之一，占空比精度為十個數字，配合合理的測量類別與屏蔽設計，可在充電樁強電磁環境下獲得穩定的測試數據，有效抑制現場常見干擾對測量結果的影響。充電樁內部含有開關電源與功率變換環節，電磁環境較為復雜，儀器的屏蔽與合理量程設置可將外部干擾降到最低，穩定的數據鏈路也保證了多設備協同測試時信息不丟失。儀器外形尺寸為36厘米乘16厘米乘33厘米，便于攜帶至現場。最大相對濕度為90%，且要求在0至40攝氏度范圍內無冷凝。

使用德國METREL A 1632電動汽車分析儀時應注意多項環境與操作限制。儀器工作溫度應保持在攝氏零下十度至五十度之間，相對濕度不超過百分之九十且無冷凝，額定工作海拔不得超過三千米。箱體防護等級在箱蓋關閉時為六十五級防護，打開后降至四十級防護，電源測試插座處僅為二十級防護，因此接線時應避免插座接觸水塵。充電采用一百一十五或二百三十伏交流，完全放電后通常需四小時充滿。測量類別為三百伏第二類過電壓等級，嚴禁超出該等級的電壓條件下使用，以防觸電與儀器損壞，確保檢測人員與設備始終處于安全狀態。此外，長期存放時應避免高溫高濕環境并定期檢查鋰電池狀態，攜帶外出時注意箱體防護等級在開蓋后下降，應當妥善遮蓋接口與插座防止沙塵或雨水進入。充電電源支持115伏或230伏交流，以及230伏400伏三相交流輸入。防護等級在箱蓋關閉時為IP65，打開箱蓋后降為IP40，電源插座處為IP20。

德國METREL A 1632電動汽車分析儀的突出特點是集成了模擬、診斷與電氣安全測試多項功能于一體。它既可模擬車輛電路驅動充電設備完成功能檢測，又能通過模擬控制導引電路故障開展診斷測試，并直接對充電設備實施電氣安全測試。相比僅能測量單一參數的簡易儀表，該儀器覆蓋系統額定電壓一百至四百四十伏交流、頻率最高五百赫茲、電流零至九十九點九安的寬范圍測試，并支持單相與三相二型電纜連接。配合相應安裝檢測儀使用，可形成符合相關國際標準的完整充電設備檢測解決方案，顯著提升現場檢測的效率與規范性。與僅做簡單通斷或單一電壓檢查的便攜工具相比，該儀器提供從模擬、診斷到電氣安全的全流程覆蓋，減少了多臺儀器配合使用帶來的繁瑣。控制導引電壓正負測量范圍為-19.99至19.99伏，分辨率為1伏。頻率測量范圍為500至1500赫茲，分辨率為0.1赫茲，精度為讀數的百分之一。

使用德國METREL A 1632電動汽車分析儀時，首先根據被測充電設備類型選擇一型或二型連接方式，并確認儀器內置七點二伏直流、四千四百毫安時鋰電池電量充足。隨后通過二類型藍牙模塊與安裝檢測儀建立通信，或在現場直接操作。測試時依次模擬控制導引與接近功能的不同狀態，讀取充電設備在各項狀態下的響應；若需執行剩余電流序列，則配合安裝檢測儀，進行六毫安直流斜坡測試與回路阻抗測量。全部測試完成后，通過專用軟件在現場或經線纜導出并生成結構化檢測報告，便于存檔與追溯，使每一次檢測都有據可查。現場操作時，建議先核對被測設備銘牌與連接方式，再依次執行模擬與測量步驟，最后導出報告歸檔，規范的流程有助于在不同批次、不同人員之間保持檢測結果的一致性。關斷時間測量范圍為0至399毫秒，分辨率為1毫秒。電池采用7.2伏直流、4400毫安時鋰電池供電，完全放電后通常需4小時充滿。

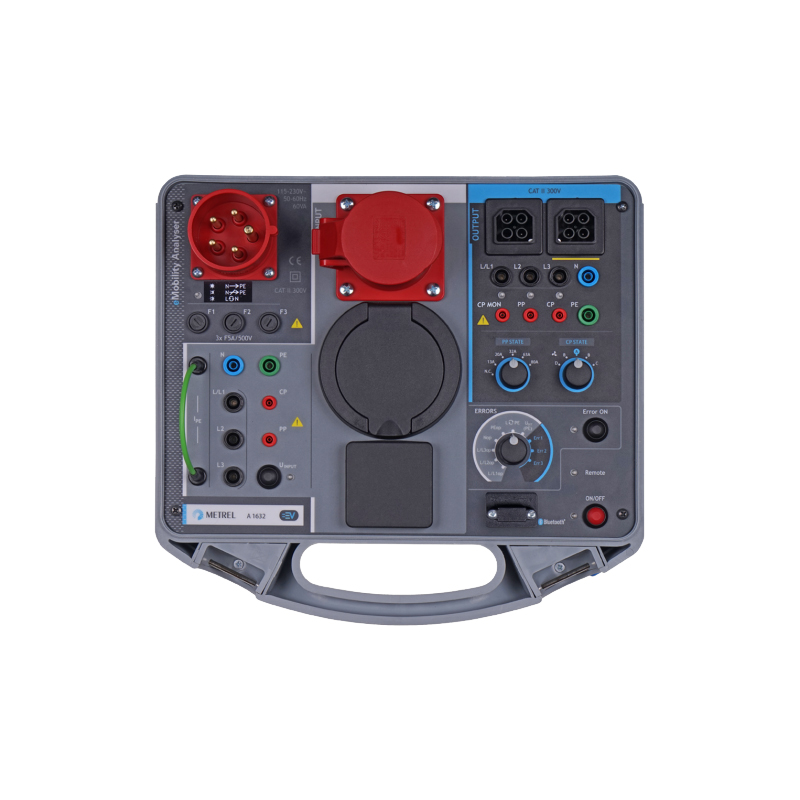

德國METREL A 1632電動汽車分析儀是針對電動汽車充電設備開發的專用測試儀表，主要用于對交流充電樁以及配套充電電纜開展功能安全、故障診斷與電氣安全測試。該儀器可以配合METREL品牌的安裝檢測儀共同組成完整檢測方案，適用于一型與二型兩種連接方式，并能夠借助專用軟件在現場或通過數據線纜生成規范化的檢測報告。它的核心用途是驗證充電樁在控制導引信號、保護接地連續性以及剩余電流保護等方面的合規情況，幫助檢測人員快速判斷充電設備是否處于安全可用的狀態。儀器內置七點二伏直流、四千四百毫安時鋰電池并支持藍牙通信，是充電設施建設驗收與日常運維環節中不可或缺的檢測工具。隨著電動汽車保有量持續增長，充電設施的安全檢測需求日益突出，該分析儀正是為滿足此類現場檢測而設計，能夠顯著提升檢測工作的規范性與作業效率。

德國METREL A 1632電動汽車分析儀通過模擬車輛側的控制導引與接近電路來工作。儀器可輸出不同阻值的模擬狀態：在模擬接近功能時，對應十三安、二十安、三十二安、六十三安、八十安分別提供一點五千歐、六百八十歐、二百二十歐、一百歐、五十六歐；在模擬控制導引時，對應不同狀態分別為大于三百千歐、二點七四千歐、八百八十二歐、二百四十六歐，精度均為正負百分之一點五。通過主動注入這些阻值并測量充電設備的響應，結合對控制導引電壓、頻率、占空比、充電電流與關斷時間等參數的測量判斷設備是否按標準動作。在實際測試中，儀器先模擬車輛側電路，再由充電設備作出響應，分析儀記錄并比對其數值與標準限值，任何偏離都意味著潛在故障，這種主動注入加測量的方式使隱蔽的接線與邏輯錯誤得以暴露。儀器的系統額定電壓范圍為100至440伏交流，分辨率為1伏，精度為讀數的百分之二加兩位數字。
